Tension Controller ควบคุมความตึงผิวงานม้วนในการผลิตแบบอัตโนมัติ

วันที่ : 01 April 2022 | หมวดหมู่ : Tension Control



Tension Controller ควบคุมความตึงผิวงานม้วนในการผลิตแบบอัตโนมัติ


อุปกรณ์ Tension Controller ใช้ในการควบคุมความตึงผิวงานม้วนแบบอัตโนมัติ ควบคุมความตึงผิวของม้วนวัสดุต่างๆ สำหรับงานปล่อยม้วนและงานม้วนเก็บ (Roll to Roll) ในโรงงานอุตสาหกรรม โดย Mitsubishi Electric นำเสนอ การทำงานของ Tension Controller ที่สามารถใช้ร่วมกับกลุ่มอุปกรณ์ FA ที่เรียบง่ายและมีประสิทธิภาพสูง ช่วยเพิ่มความสามารถในการควบคุมความตึงผิว


ในสภาพแวดล้อมของอุปกรณ์ Tension Controller และกลุ่มอุปกรณ์ FA แต่ละผลิตภัณฑ์จะช่วยปรับปรุงประสิทธิภาพการทำงานในแต่ละฟิลด์ รวมถึงเครือข่ายที่กำหนดค่าไว้จะช่วยส่งเสริมการแสดงค่าการทำงานของอุปกรณ์ ตั้งแต่การจัดการการผลิตและการแปรรูปผลิตภัณฑ์ เช่น ม้วนฟิล์ม ม้วนเส้นใย หรือม้วนกระดาษ เพื่อให้ได้รับประโยชน์สูงสุด




โซลูชัน Mitsubishi Electric Roll to Roll


อุปกรณ์ Tension Controller ถูกนำมาใช้ในกระบวนการผลิต เช่น การ Packaging การผลิตที่มีม้วนกระดาษ สายเคเบิล ม้วนยาง ม้วนสิ่งทอ อุตสาหกรรมอาหารและเครื่องดื่ม การผลิตแบบ OEM การพิมพ์ และการเคลือบ โดยใช้ในการควบคุมวัสดุที่มีความยาว เช่น แผ่นฟิล์มหรือเทป เพื่อให้การผลิตมีประสิทธิภาพสูง โดยใช้ระบบ Roll to Roll กับอุปกรณ์เหล่านี้ ซึ่งเข้ากันได้กับเครือข่าย FA ต่างๆ และสามารถเชื่อมโยงกับ Host Controller ได้อย่างราบรื่น

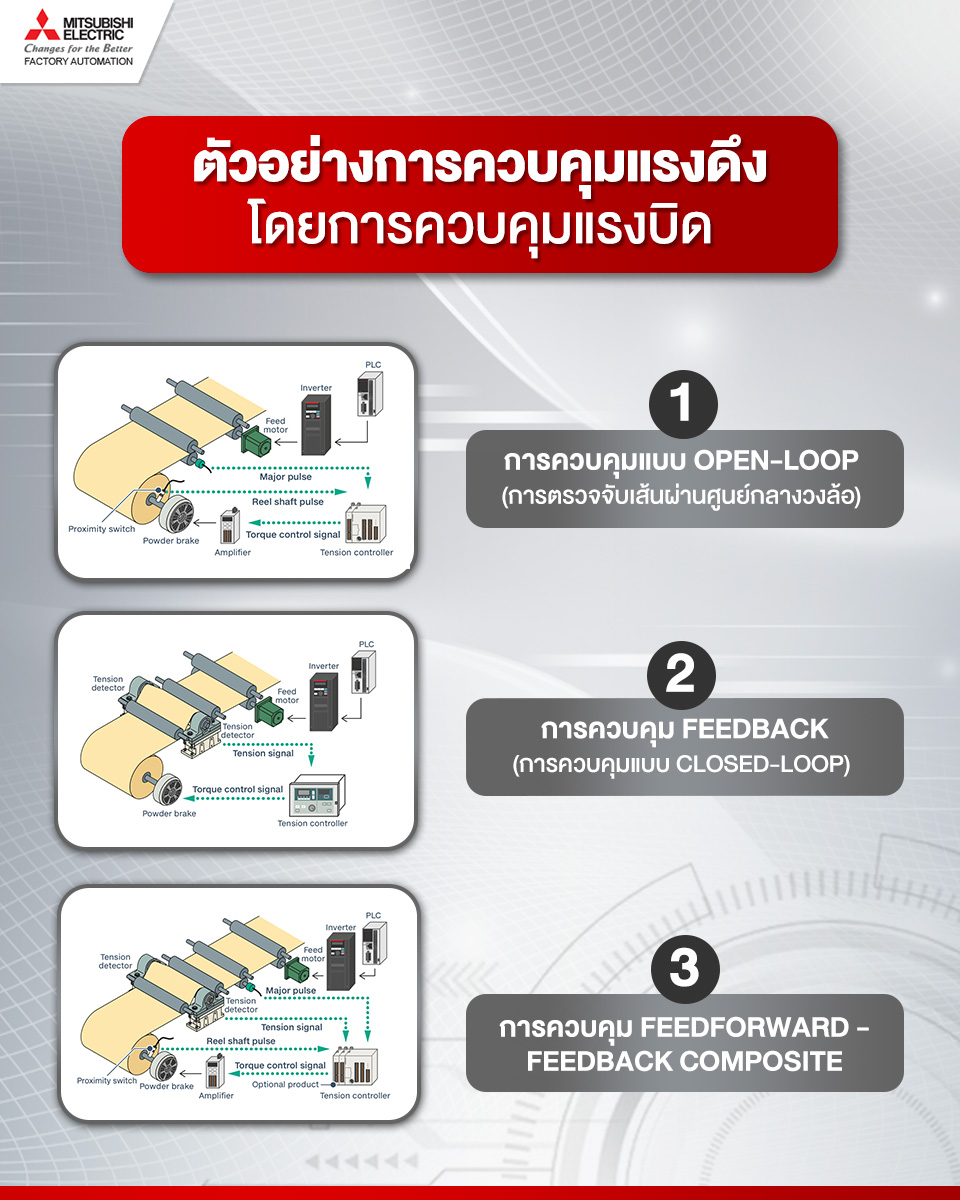

ตัวอย่างการควบคุมแรงดึงโดยการควบคุมแรงบิด

การควบคุมใน Tension Controller เป็นการควบคุมที่มีความเสถียรสูงและการควบคุมป้อนกลับด้วยความแม่นยำสูง “Feedforward-feedback composite control” ซึ่งช่วยให้สามารถควบคุมความตึงผิวขั้นสูงได้ ด้วยการผสมผสานการควบคุมแบบ Open-loop และการควบคุม Feedback


1. การควบคุมแบบ Open-loop (การตรวจจับเส้นผ่านศูนย์กลางวงล้อ)

แรงบิดจะถูกควบคุมตามการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางวงล้อที่คำนวณโดยใช้สัญญาณจากเซนเซอร์ ทำให้สามารถรับแรงดึงคงที่ได้


Features • ไม่จำเป็นต้องใช้เครื่องตรวจจับความตึงผิว • มีการควบคุมที่เสถียร (การควบคุมไม่ไวต่อสิ่งรบกวนอย่างกะทันหัน) • ใช้ได้กับอุปกรณ์ทุกชนิด แม้ไม่สามารถตรวจจับแรงดึงได้


2. การควบคุม Feedback (การควบคุมแบบ Closed-loop)

ความตึงของวัสดุจะถูกตรวจสอบโดยตรงจาก Tension Detector และควบคุมโดยผล Feedback เพื่อให้ได้ความตึงตามเป้าหมาย


Features • คำนวณแรงตึงผิวได้อย่างแม่นยำตามค่าเป้าหมาย • ควบคุมความตึงผิวได้โดยไม่ได้รับผลกระทบจากแรงบิดของ Actuator • ระบุค่าแรงตึงผิวของวัสดุที่แท้จริงได้เป็นตัวเลข


3. การควบคุม Feedforward-feedback composite

การผสมผสานการควบคุมระหว่าง Open-loop ที่มีความเสถียรสูงและการควบคุม Feedback ที่แม่นยำสูง ช่วยให้เกิดการควบคุมความตึงผิวที่ล้ำหน้ายิ่งขึ้น


Features • ลดข้อเสียของการควบคุม Feedback เช่น ผลจากการรบกวนในระยะสั้น • แก้ไขความเฉื่อยระหว่างการเร่งความเร็วและการชะลอตัวในการผลิต

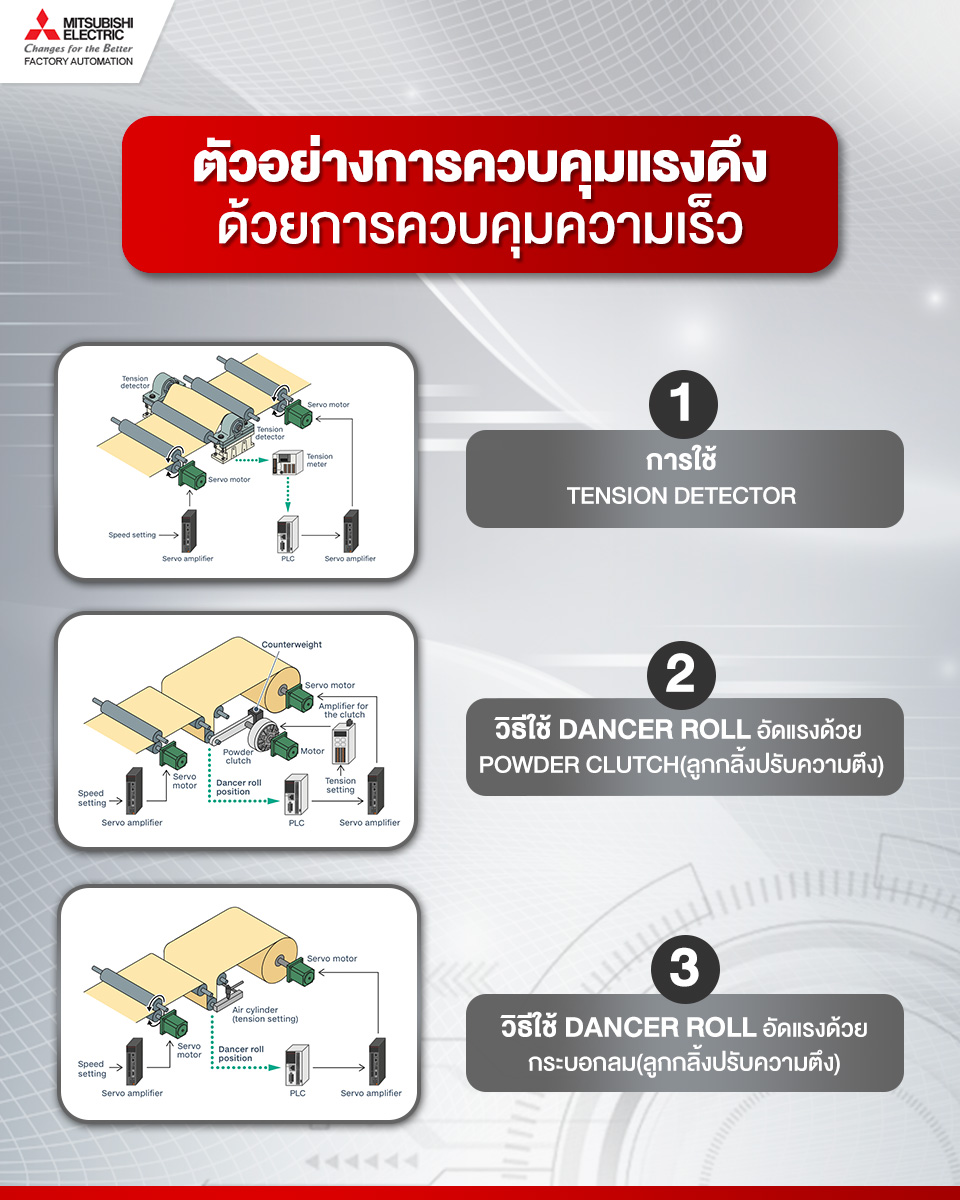

ตัวอย่างการควบคุมแรงตึงผิวด้วยการควบคุมความเร็ว


1. การใช้ Tension Detector


Features • การควบคุมความเร็วสามารถทำได้โดยง่าย • ความแม่นยำของแรงดึงสูงขึ้น • เพิ่มความเสถียรของแรงดึง • เพิ่มความสามารถในการควบคุมเปลี่ยนแปลงลักษณะของวัสดุ


2. วิธีใช้ Dancer Roll อัดแรงด้วย Powder Clutch (ลูกกลิ้งปรับความตึง)


Features • แรงตึงสามารถเปลี่ยนได้ด้วยแรงบิดของ Powder Clutch • ตำแหน่งการหมุนของ Powder Clutch ขึ้นอยู่กับความแตกต่างระหว่างความเร็วอินพุตและความเร็วเอาต์พุต • การซิงโครไนซ์สามารถทำได้ง่าย • ตำแหน่งการม้วนของ Dancer Roll จะไม่ส่งผลต่อความตึง


3. วิธีใช้ Dancer Roll อัดแรงด้วยกระบอกลม (ลูกกลิ้งปรับความตึง)


Features • แรงดึงมีเสถียรภาพสูงแม้เร่งความเร็วหรือลดความเร็ว • การซิงโครไนซ์สามารถทำได้ง่าย • Dancer Roll ดูดซับแรงกระแทก • ความถูกต้องของแรงตึงขึ้นอยู่กับแรงดันอากาศและกลไกของเครื่อง




Tension controller


■ LE-10WTA-CCL และ LD-10WTB-CCL (Feedback-system tension controller)

อุปกรณ์ควบคุมความตึงของวัสดุและควบคุม Feedback สามารถควบคุมการผลิตแบบคลายตัวและความตึงที่คดเคี้ยว ด้วยวิธีนี้สามารถควบคุมความตึงได้อย่างแม่นยำตามค่าเป้าหมายจนได้กระบวนการผลิตที่สมบูรณ์แบบ


■LE7-40GU-L (All-in-one Type Tension Controller)

Tension Controller แบบ All-in-one ขนาดเล็ก น้ำหนักเบา มีฟังก์ชันทั้งหมดที่จำเป็นสำหรับการควบคุมความตึงผิว ตั้งแต่ฟังก์ชันการควบคุม หน้าจอที่มองเห็นได้ง่าย และแผงควบคุมที่ใช้งานง่าย มี Power Amplifier Output สำหรับคลัทช์และเบรคอุตสาหกรรม รวมถึงยังมีฟังก์ชันเครือข่ายการสื่อสารผ่านอีเทอร์เน็ตและ RS-485 สามารถใช้ร่วมกับอุปกรณ์ขับเคลื่อนอื่นๆ เช่น Inverter และ Servo Amplifier


นอกจากนี้ยังมีการใช้งานที่สะดวกสบายด้วยแผงสัมผัส LCD และแป้นหมุน (Dial) ช่วยให้การควบคุมสามารถเข้าได้กับการทำงานทุกรูปแบบ


Tension controller ใช้งานร่วมกับอุปกรณ์ FA ได้มากมาย เช่น PLC, Servo motor, Powder clutch, Powder brake, Tension detector รวมถึง tension controller ที่สามารถเชื่อมต่อระบบได้ง่ายครับ ทำให้สามารถรองรับการใช้งาน การบำรุงรักษา และการสร้างเครือข่ายการทำงานได้ทุกรูปแบบ
