Renewal PLC A-Series to Q-Series

วันที่ : 29 June 2018 | หมวดหมู่ :


PLC แบบ Modular คืออะไร ?

PLC แบบ Modular คือ PLC ชนิดที่ต้องมีการประกอบโมดูลส่วนต่างๆไม่ว่าจะเป็น Base Unit, Power Supply Module, CPU Module, I/O Module หรือโมดูลอื่นๆเข้าด้วยกันจึงจะใช้งานได้ โดย PLC แบบ Modular ที่มิตซูบิชิ อีเล็คทริคผลิตออกมามีดังนี้

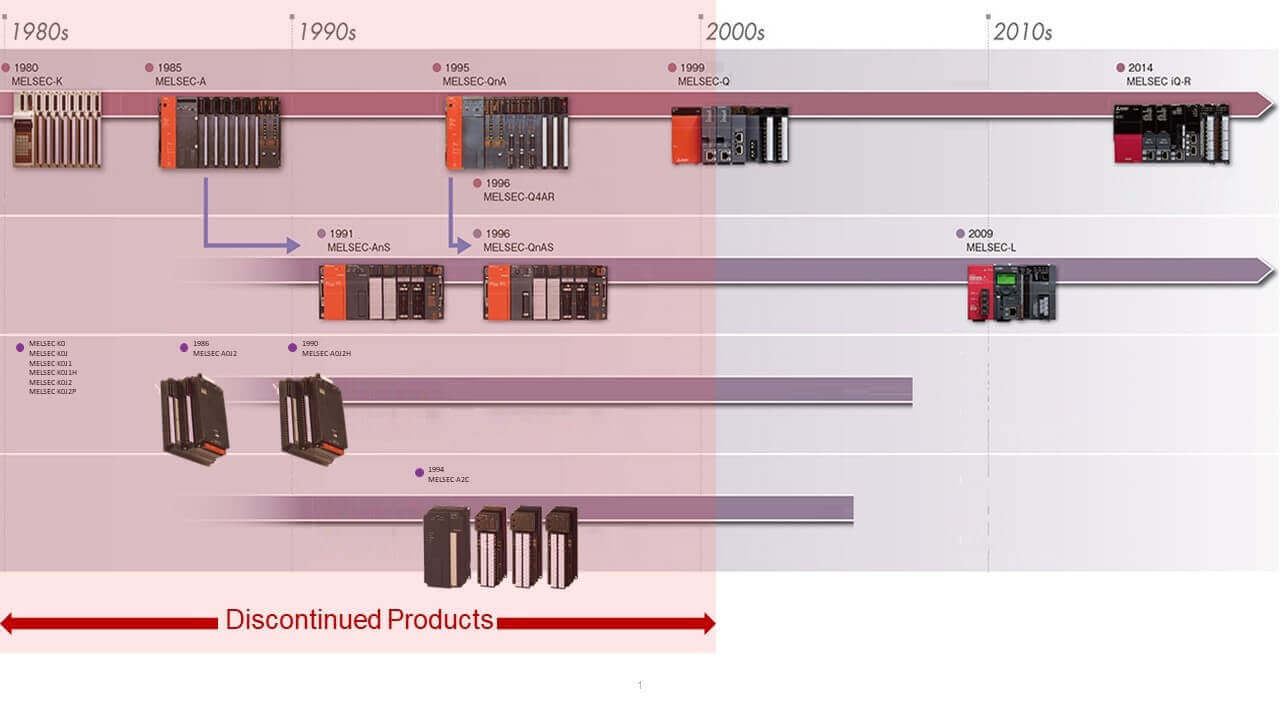

จากรูปจะเห็นได้ว่า PLC บางรุ่นเป็นรุ่นเก่าที่ทำการเลิกผลิตไปแล้ว โดยรุ่นที่เลิกผลิตไปแล้วจะเป็นกลุ่ม MELSEC-K, MELSEC-A, MELSEC-A0J2, MELSEC-A0J2H, MELSEC-AnS, MELSEC-QnAS, MELSEC-QnA ส่วนMELSEC-Q จะทำการเลิกผลิตจะเลิกผลิตเฉพาะ QCPU รุ่นเก่า คือ

Q02CPU-A, Q02HCPU-A, Q06HCPU-A

Q00JCPU, Q00CPU, Q01CPU

Q02CPU, Q02HCPU, Q06HCPU, Q12HCPU, Q25HCPU

แต่ยังคงผลิต QCPU รุ่นใหม่อยู่ จากข้อมูลข้างต้นเพื่อป้องกันปัญหาการหยุดเครื่องเป็นระยะเวลานานเนื่องจากรอหาของเปลี่ยนหรือรออะไหล่ซ่อม จึงอาจต้องมีการวางแผนการเปลี่ยนอุปกรณ์เป็นรุ่นใหม่ที่เหมาะสม สำหรับในบทความนี้เราจะแนะนำแนวทางการเปลี่ยนรุ่น PLC จากรุ่น A-Series สู่รุ่น Q-Series โดยจะแบ่งเป็นกลุ่มรุ่น A0J2 กลุ่มรุ่น A, QnA (Large Type) และ กลุ่มรุ่น AnS, QnAS (Small Type)

กลุ่มรุ่น A0J2 :

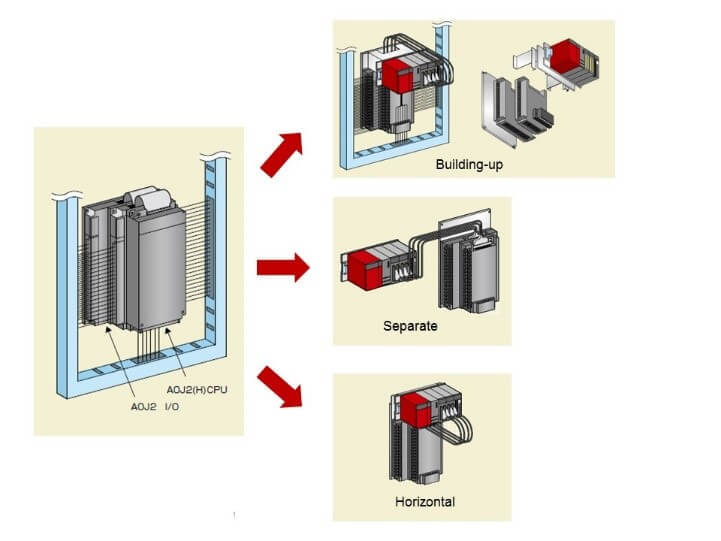

กลุ่มนี้จะมีรูปร่างแบนและสามารถจัดซ้อนกันได้หลากหลายรูปแบบดังรูป แต่ที่นิยมติดตั้งจะเป็นแบบ Building-up ซึ่งเป็นการติดตั้งรุ่น Q-Series แทน A0J2-Series ที่ตำแหน่งเดิมและชุดขั้วสายเดิม ในการติดตั้งลักษณะนี้จะต้องเพิ่ม A0J2 Renewal Tool ซึ่งจะแตกต่างกันตามลักษณะการเชื่อมต่อ เนื่องจากกลุ่มนี้ใช้ software MELSEC MEDOC หรือ GPPA ซึ่งทำงานบนคอมพิวเตอร์ในปัจจุบันไม่ได้ ส่วนในคอมพิวเตอร์รุ่นปัจจุบันจะใช้ GX Developer ซึ่งเป็น Freeware ในการแปลงโปรแกรมต้องใช้ A/QnA -> Q conversion support tool ในการแปลง A0J2-Series เป็น A-Series ซึ่งจะสามารถทำงานบน GX Developer ได้


        กลุ่มรุ่น AnS,QnAS (Small Type) :

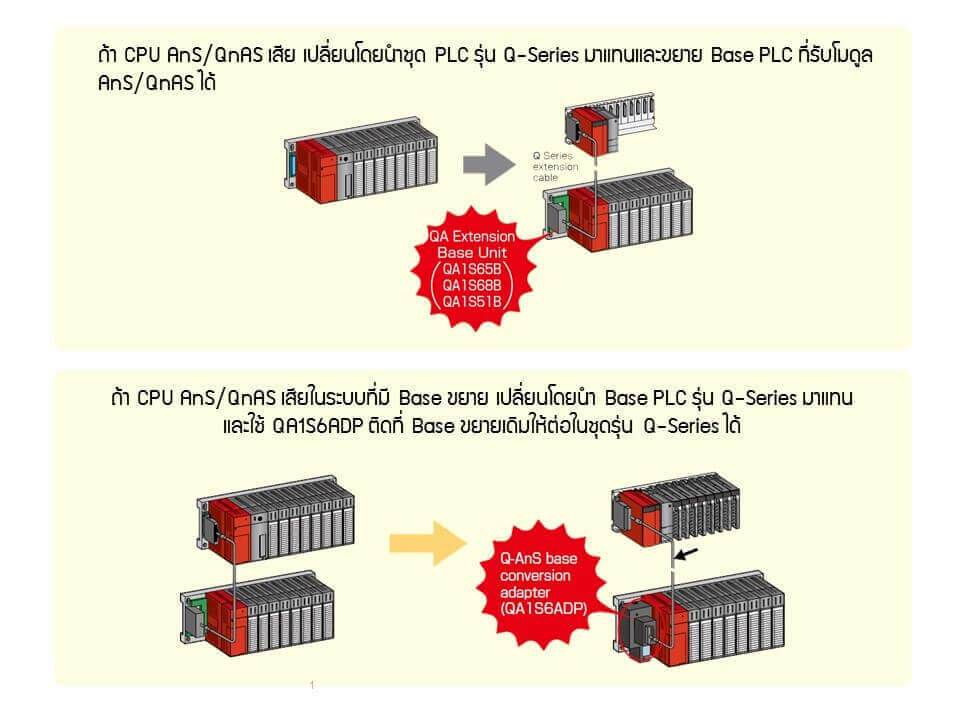

รุ่น AnS/QnAS-Series ขนาดเท่ากันสามารถใช้อุปกรณ์ร่วมกันได้ ยกเว้นโมดูล Communication network บางรุ่น สำหรับโปรแกรมหากเป็นรุ่น AnS-Series-Series เป็นรุ่น Q-Series จะยากกว่าการแปลงรุ่น QnAS-Series เป็น Q-Series การแก้ไขปัญหาเฉพาะหน้าทำได้โดยการนำโมดูล AnS/QnAS มาต่อผ่าน module conversion adapter รุ่น A1ADP-Q แทนได้ทั้ง I/O และโมดูลพิเศษ ยกเว้นโมดูล Communication network บางรุ่น ในการแปลงโปรแกรมต้องใช้ A/QnA -> Q conversion support tool ช่วยในการแปลงโปรแกรม หาก CPU เสียสามารถเปลี่ยนเป็นรุ่น Q-Series ได้โดยใช้ I/O เดิมแต่ต้องใช้ base ต่อขยายรุ่น QA1S65B, QA1S68B



หากต้องการเปลี่ยนทั้งระบบสามารถใช้รุ่น Q-Series ร่วมกับ Upgrade tools ได้โดยสามารถติดตั้งไว้ที่ตำแหน่งเดิมและใช้ชุดขั้วสายเดิมได้ สำหรับการแปลงโปรแกรมสามารถใช้ GX Developer ในการแปลงได้เลย ถ้าหาก PLC รุ่นที่จะแปลงเป็นรุ่นลงท้ายด้วย UDV ให้แปลงเป็น รุ่นลงท้ายด้วย UDE, UDEH จากนั้นนำโปรแกรมที่ได้มาเปลี่ยนรุ่น PLC ให้ตรงกับรุ่นจริงโดยใช้โปรแกรม GX Works2

        กลุ่มรุ่น A, QnA (Large Type) :

        รุ่น A-Series และ QnA-Series ขนาดเท่ากันสามารถใช้อุปกรณ์ร่วมกันได้ ยกเว้นโมดูล Communication network บางรุ่น สำหรับโปรแกรมหากเป็นรุ่น A-Series เป็นรุ่น Q-Series จะยากกว่าการแปลงรุ่น QnA-Series เป็น Q-Series เนื่องจากโปรแกรมรุ่น A-Series จะใช้คำสั่งต่างจากรุ่น Q-Series เยอะส่วนรุ่น QnA-Series โปรแกรมจะใกล้เคียงกับรุ่น Q-Series หาก PLC ในกลุ่มนี้เสีย การแก้ไขปัญหาเฉพาะหน้าทำได้โดยการนำโมดูล AnS/QnAS มาต่อผ่าน module conversion adapter รุ่น A1ADP-AY, A1ADP-SP หากไม่มีโมดูลดังกล่าวสามารถใช้โมดูล CC-Link ต่อผ่าน A1ADP-SP,A1SJ61BT11 สำหรับรุ่น A-Series และ A1SJ61QBT11 สำหรับรุ่น QnA-Series หาก CPU เสียสามารถเปลี่ยนเป็นรุ่น Q-Series ได้โดยใช้ I/O เดิมแต่ต้องใช้ base ต่อขยายรุ่น QA65B, QA68B หากต้องการเปลี่ยนทั้งระบบสามารถใช้รุ่น Q-Series ร่วมกับ Upgrade tools ได้ โดยทั่วไปนิยมเปลี่ยนรุ่น A-Series เป็นรุ่น Q-Series ยกเว้นบางรุ่นต้องใช้ Module เฉพาะ



ในการเปลี่ยนรุ่น PLC แบบ Modular จากรุ่น A-Series สู่รุ่น Q-Series นั้นจำเป็นต้องมีการแปลงโปรแกรม PLC เพื่อให้ระบบสามารถทำงานได้ แต่เนื่องจากบางโปรแกรมมีการใช้คำสั่งพิเศษในรุ่น A-Series เมื่อแปลงโปรแกรมแล้วไม่สามารถแปลงโปรแกรมในส่วนคำสั่งพิเศษตรงนี้ได้ จึงจำเป็นต้องมีการคิดโปรแกรมในส่วนคำสั่งพิเศษนี้ใหม่ ทั้งนี้หากต้องการสอบถามข้อมูลเพิ่มเติมเกี่ยวกับการเปลี่ยนรุ่นอุปกรณ์ PLC สามารถติดต่อเซลล์ผู้ดูแลท่าน หรือโทรสอบถามได้ที่เบอร์ 02-682-6522
