Programmable Controllers MELSEC CC-Link IE TSN คุณสมบัติ

ประสิทธิภาพ

ลดเวลาการทำงานโดยรวมด้วย link scan ความเร็วสูง

• รอบการสื่อสารต่ำสุด 31.25 µs ^*1
• การประมวลผลความเร็วสูง 16 x ^*2 เร็วขึ้น
• Link จุด 2 x ^*3

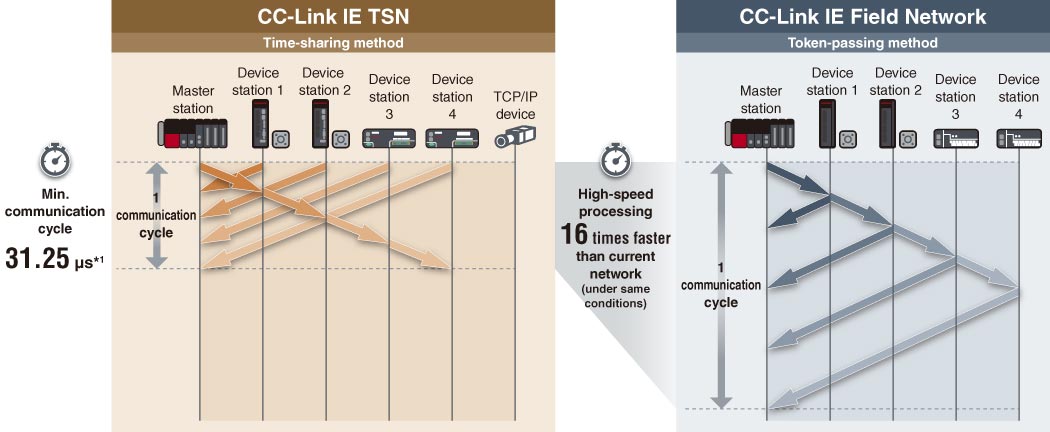

โปรโตคอลขั้นสูงใน CC-Link IE TSN ทำงานร่วมกับฟังก์ชันวิธีแบ่งเวลา ทำให้สถานีบนเครือข่ายสื่อสารพร้อมกันได้ จึงได้รอบการสื่อสารที่รวดเร็วเพียง 31.25 µs ^*1 และการประมวลผลความเร็วสูงกว่าประสิทธิภาพเครือข่ายเดิม 16 เท่า ส่งผลให้ควบคุมการเคลื่อนที่ได้รวดเร็วและแม่นยำสูง ผลผลิตเพิ่มขึ้นพร้อมกันจากประสิทธิภาพการควบคุมที่สูงขึ้นอย่างมาก ซึ่งลดเวลาการทำงานโดยรวมและรองรับการสื่อสารข้อมูลความเร็วสูง ความจุสูง

• *1.ค่านี้ได้เมื่อใช้ fast operation mode ของ motion module (RD78GH) รายละเอียดโปรดดู “MELSEC iQ-R Motion Module User's Manual (Application) (IB-0300411ENG)”
• *2.เปรียบเทียบกับ CC-Link IE Field Network Motion
• *3.เปรียบเทียบกับ CC-Link IE Field Network

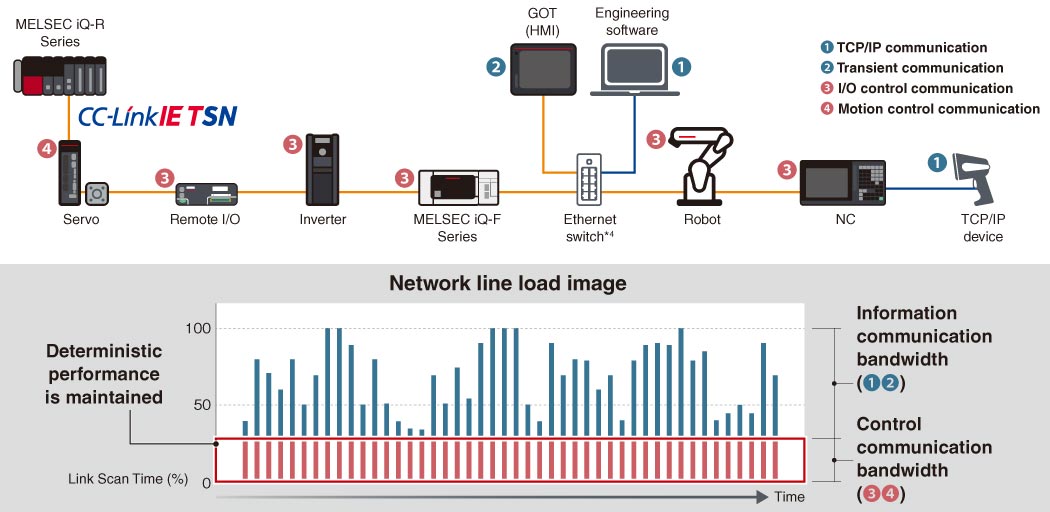

ควบคุมได้แน่นอนตามกำหนดเวลาแม้ใช้ร่วมกับการสื่อสาร TCP/IP TSN Technology

ยังคงประสิทธิภาพแบบ deterministic ของการสื่อสารแบบ cyclic ได้ แม้ใช้ร่วมกับข้อมูลสารสนเทศที่ช้ากว่า (ไม่ใช่เรียลไทม์) จึงใช้อุปกรณ์สื่อสาร TCP/IP ได้โดยไม่กระทบการควบคุมโดยรวม

• อุปกรณ์บางชนิดอาจเชื่อมต่อกับ CC-Link IE TSN ไม่ได้ ขึ้นอยู่กับการกำหนดค่าระบบ

• *4.managed Ethernet switch class B ที่รองรับ CC-Link IE TSN และแนะนำโดย CC-Link Partner Association

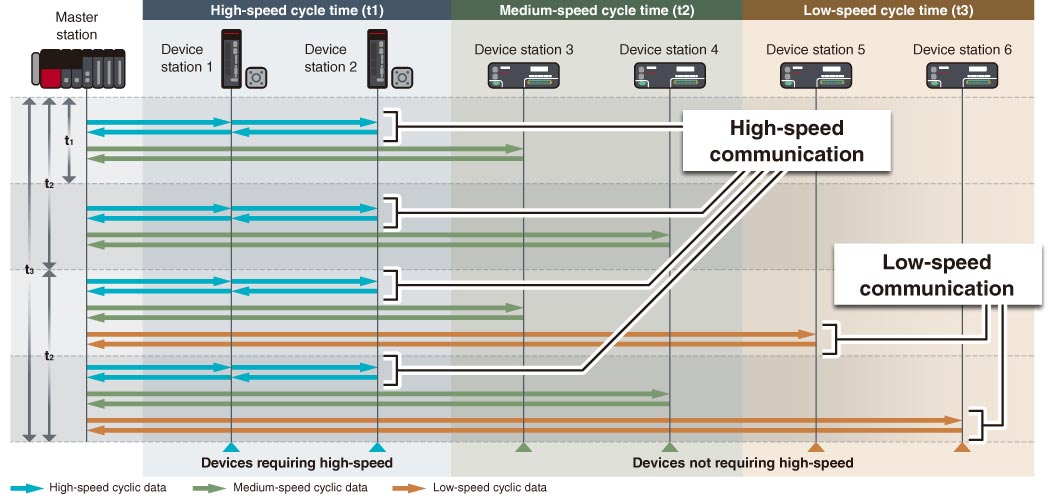

ควบคุมได้เหมาะสมเมื่อใช้อุปกรณ์ที่มีรอบการสื่อสารต่างกันร่วมกัน TSN Technology

• รอบการสื่อสาร 3 ค่าที่ตั้งได้

สามารถเชื่อมต่ออุปกรณ์สื่อสารความเร็วสูงที่เหมาะกับการควบคุมความเร็วสูงและความแม่นยำสูง ร่วมกับอุปกรณ์ตอบสนองช้ากว่าที่เหมาะกับการตรวจสอบ บนสายเดียวกันได้โดยแยกรอบการสื่อสารตามความเร็ว วิธีนี้ช่วยเพิ่มผลผลิตสูงสุดด้วยการใช้รอบการสื่อสารที่เหมาะกับประสิทธิภาพของอุปกรณ์ เช่น สถานีอุปกรณ์ที่ต้องควบคุมความเร็วสูง และสถานีตรวจสอบสถานะที่ทำงานด้วยความเร็วการสื่อสารต่ำกว่า

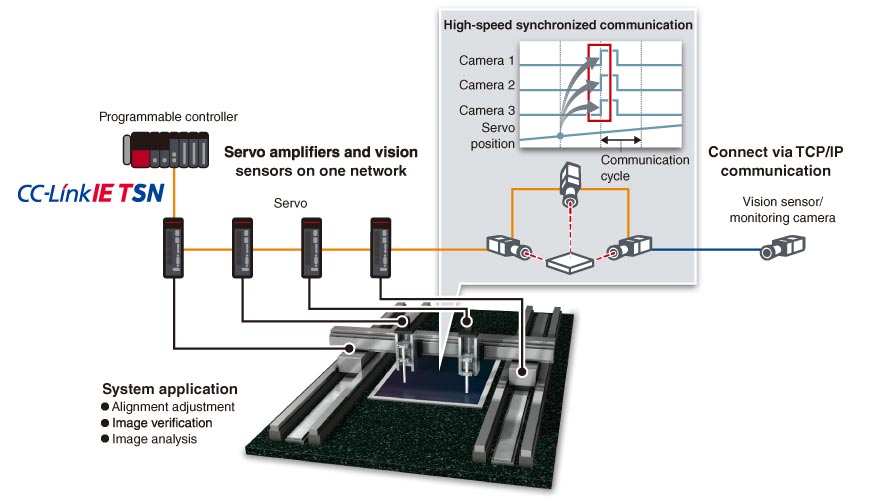

สร้างการควบคุมแบบซิงโครนัสความแม่นยำสูง TSN Technology

• Synchronization accuracy ± 1 µs
• จำนวนแกนซิงโครไนซ์สูงสุด: 256 แกน

เชื่อมต่อ servo amplifier และสถานีอุปกรณ์อื่นบนเครือข่ายเดียวกันได้ ทำให้ควบคุมการเคลื่อนที่แบบซิงโครนัสระหว่าง servo motor กับสถานีอุปกรณ์ได้

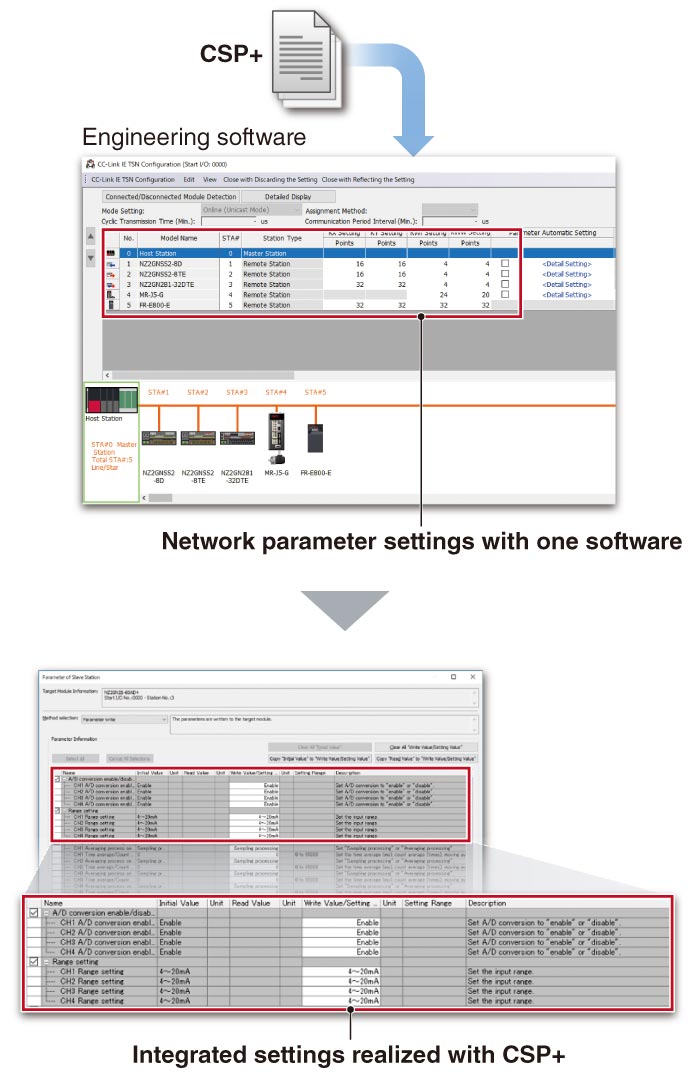

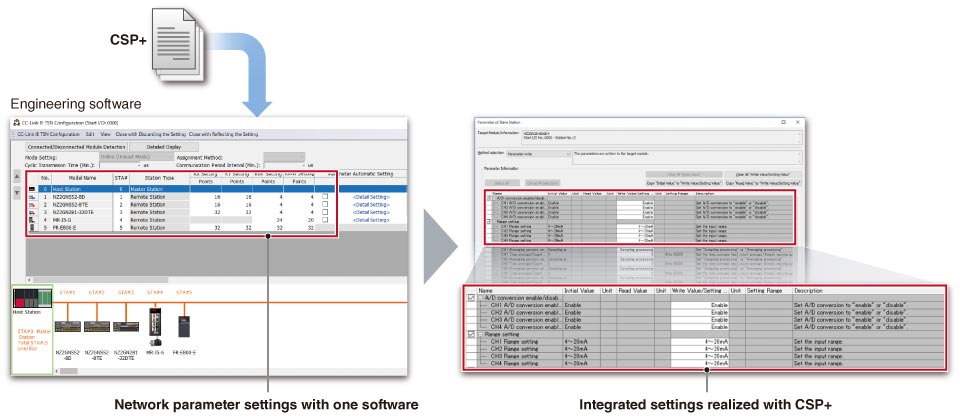

ตั้งค่าพารามิเตอร์ง่ายขึ้นด้วยการนำเข้า device profile (CSP+)

• เริ่มต้นใช้งานง่าย

การนำเข้า profile (CSP+) ที่อธิบายคุณสมบัติอุปกรณ์เข้าสู่ซอฟต์แวร์วิศวกรรม GX Works3 ช่วยจัดการอุปกรณ์ที่เชื่อมต่อรวมถึงผลิตภัณฑ์พาร์ทเนอร์แบบรวมศูนย์ การตั้งค่าที่แตกต่างกันของแต่ละอุปกรณ์ทำได้ง่ายในขั้นตอนการตั้งค่าเดียวกัน

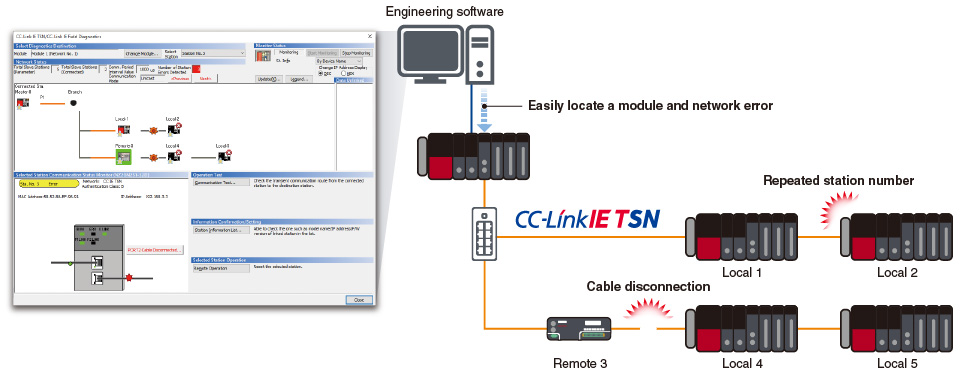

แก้ปัญหาง่ายขึ้น ลด downtime

• วินิจฉัยได้ง่าย

ระบุตำแหน่งสายขาดและข้อผิดพลาดได้รวดเร็ว ด้วยการแสดงภาพระบบเครือข่าย CC-Link IE TSN ตามลำดับการเชื่อมต่อผ่านซอฟต์แวร์วิศวกรรม GX Works3 เนื่องจากตรวจสอบข้อมูลวินิจฉัยได้แบบเรียลไทม์ จึงพบข้อผิดพลาดของเครือข่ายจากการเปลี่ยนสายหรือการตั้งค่าโมดูลโดยไม่คาดคิดได้รวดเร็ว และลด downtime
