ผลิตภัณฑ์ CC-Link IE TSN
- คุณสมบัติ
- ข้อมูลจำเพาะ
- มาตรฐาน
- ยุติการผลิต
ผลิตภัณฑ์พาร์ทเนอร์

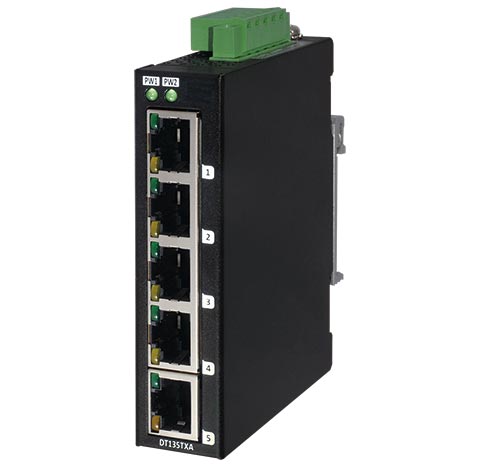

ฮับสวิตชิ่งอุตสาหกรรม
- รองรับความเร็วการส่งข้อมูล 10 Mbps/100 Mbps/1 Gbps
- ยูนิตขนาดกะทัดรัด มี 5 พอร์ต
- รองรับช่วงแรงดันกว้างตั้งแต่ 12 V DC ถึง 48 V DC และรองรับอินพุตแหล่งจ่ายไฟ 2 ช่อง (แหล่งจ่ายไฟ redundant) ได้ด้วย
- รองรับโทโพโลยีเครือข่ายแบบ line, star และแบบผสม line/star
- สอดคล้องกับมาตรฐาน UL/CE/FCC จึงส่งออกไปยุโรปและอเมริกาเหนือได้
สายเคเบิล Ethernet
- เป็นไปตามมาตรฐาน 1000BASE-T สาย Ethernet แบบ double shield นี้มีประสิทธิภาพการชิลด์ยอดเยี่ยม
- มีความยาวตั้งแต่ 1 m ถึง 100 m (เพิ่มทีละ 1 m) สำหรับพื้นที่เคลื่อนที่ภายในอาคาร มีความยาว 1 m ถึง 45 m ให้เลือก และมีความยาวน้อยกว่า 1 m ให้เลือกด้วย
| รายการ | SC-E5EW-S□M *1 | SC-E5EW-S□M-MV *2 | SC-E5EW-S□M-L *3 |
|---|---|---|---|
| Cable type | Category 5e ขึ้นไป, สาย straight (double shielded/STP) | ||
| จำนวนแกนสาย | 8 สาย (4 twisted pairs) | ||
| Double shield | Aluminum/polyester tape, tin-plated annealed copper wire braid | ||
| การติดตั้ง environment | ภายในอาคาร | ภายในอาคาร movable | ภายในอาคาร/outdoor |
| Finished outside diameter | Flame retardant PVC, 6.8 mm | Flame retardant PVC, 6.5 mm | LAP sheath, 10 mm |
| คอนเน็กเตอร์ | คอนเน็กเตอร์ RJ-45 พร้อมชีลด์ การเชื่อมต่อแบบ straight | ||
| มาตรฐานที่สอดคล้อง | IEEE802.3 1000BASE-T ANSI/TIA/EIA-568-B (Category 5e) ISO/IEC 11801 |
||
- *1.“□” ในชื่อรุ่นหมายถึงความยาวสาย (0.5 m, ตั้งแต่ 1 m ถึง 100 m เพิ่มทีละ 1 m)
- *2.“□” ในชื่อรุ่นหมายถึงความยาวสาย (0.1 m, 0.2 m, 0.3 m, 0.5 m, ตั้งแต่ 1 m ถึง 45 m เพิ่มทีละ 1 m)
- *3.“□” ในชื่อรุ่นหมายถึงความยาวสาย (ตั้งแต่ 1 m ถึง 100 m เพิ่มทีละ 1 m)

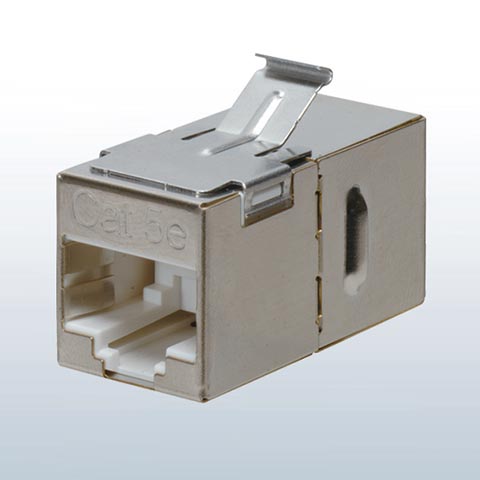

Inline coupler
- RJ-45 แบบตัวเมียทั้งสองด้าน 8 conductor มีชีลด์ ใช้ได้กับ Keystone Wall Plate ชนิดมาตรฐาน
- ใช้กับ patch panel, wall jack หรือใช้ต่อความยาวสายได้
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| คอนเน็กเตอร์ที่ใช้ได้ | คอนเน็กเตอร์ RJ-45 พร้อมชีลด์ |
| Operable temperature | -10…60°C |
| มาตรฐานที่สอดคล้อง | IEEE 802.3 1000BASE-T ANSI/TIA/EIA-568-B (Category 5e) ISO/IEC 11801 |
Mitsubishi Electric ระบบ & Service
รายละเอียดของผลิตภัณฑ์ Mitsubishi Electric System & Service Co., Ltd. โปรดติดต่อเราทางอีเมล
<สำนักงานขาย> OVERSEAS SERVICE SECTION อีเมล: osb.webmaster@melsc.jp
หากมีข้อสอบถามเพิ่มเติมเกี่ยวกับผลิตภัณฑ์พาร์ทเนอร์ ผลิตภัณฑ์ CC-Link IE TSN และการพัฒนาผลิตภัณฑ์ที่รองรับ โปรดติดต่อ CLPA
