ผลิตภัณฑ์พันธมิตรด้าน FA

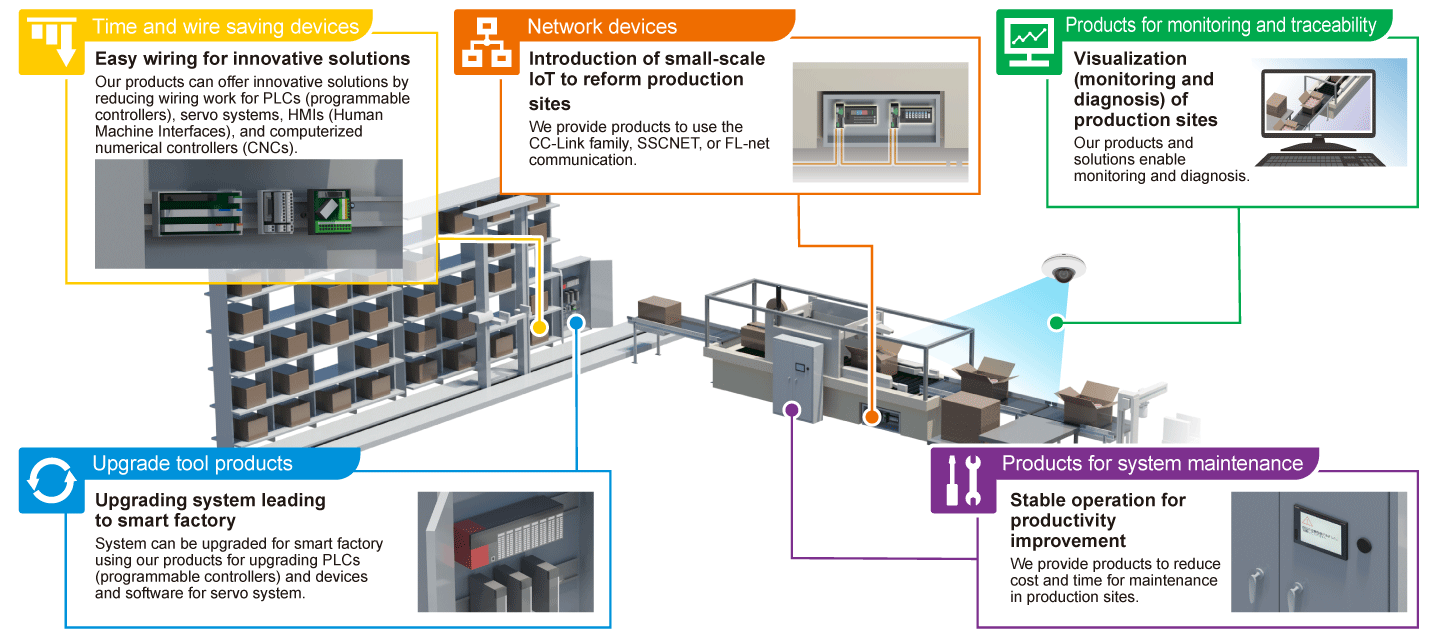

มีผลิตภัณฑ์หลากหลายที่สามารถใช้ร่วมกับคอนโทรลเลอร์แบบโปรแกรมได้ MELSEC เพื่อช่วยลดเวลาที่ต้องใช้ในการออกแบบตู้ควบคุม การเปลี่ยนอุปกรณ์ในโรงงาน และงานที่เกี่ยวข้อง

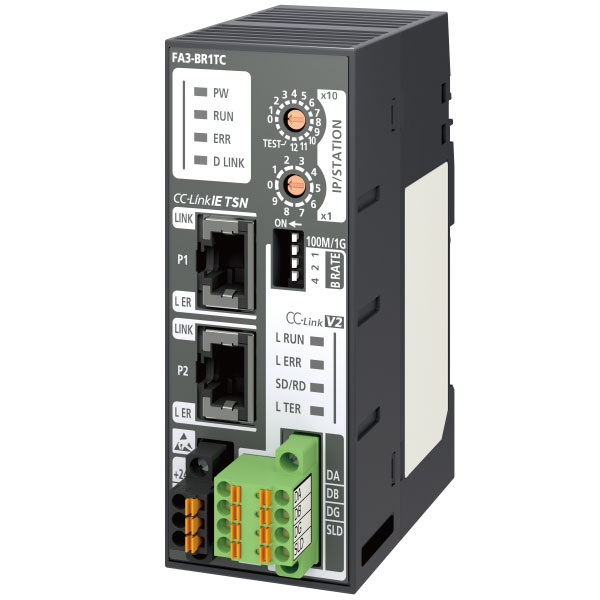

CC-Link IE TSN - โมดูลบริดจ์ CC-Link
FA3-BR1TC
โมดูลบริดจ์นี้ใช้เชื่อมต่อ CC-Link กับ CC-Link IE TSN ได้อย่างราบรื่น
โมดูลทำงานเป็นสถานีระยะไกลบน CC-Link IE TSN และเป็นสถานีมาสเตอร์บน CC-Link
- ควบคุมอุปกรณ์ CC-Link จากอุปกรณ์ CC-Link IE TSN ได้
- ใช้อุปกรณ์และสายเดิมต่อได้ ช่วยลดต้นทุนและลดเวลางานติดตั้ง
- สามารถอ่านโครงสร้างอุปกรณ์ CC-Link ที่มีอยู่เป็นพารามิเตอร์และสะท้อนไปยังการตั้งค่าพารามิเตอร์อัตโนมัติของ CC-Link IE TSN ได้ (รองรับฟังก์ชันตรวจจับอัตโนมัติของระบบ CC-Link)
| รายการ | FA3-BR1TC |
|---|---|
| CC-Link IE TSN | |
| ความเร็วการสื่อสาร (bps) | 1G/100M |
| ชนิดสถานี | สถานีระยะไกล |
| คลาสการรับรอง | Class B Ver.2.0 |
| รอบการสื่อสาร (us) | 250 ถึง 10000 |
| โทโพโลยี | โทโพโลยีแบบไลน์/โทโพโลยีแบบดาว/โทโพโลยีผสมดาวและไลน์/โทโพโลยีแบบวงแหวน |
| CC-Link | |
| ความเร็วการส่งข้อมูล (bps) | เลือกได้จาก 156Kbps, 625Kbps, 2.5Mbps, 5Mbps และ 10Mbps |
| เวอร์ชัน CC-Link | Ver.2.00 |
| ชนิดสถานี | สถานีมาสเตอร์ |
| ค่าจำนวนสถานีที่เชื่อมต่อได้สูงสุด | 64 สถานี |
โมดูลอินเทอร์เฟซ FL-net (OPCN-2)
ER-1FL2-T
FL-net เป็นเครือข่าย Factory Automation แบบเปิดที่กำหนดเป็นมาตรฐานโดย Japan FA Open Systems Promotion Group เครือข่ายนี้เชื่อมต่ออุปกรณ์จากผู้ผลิตต่าง ๆ เช่น คอนโทรลเลอร์แบบโปรแกรมได้, ตัวควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์ (CNC) และคอมพิวเตอร์ส่วนบุคคล เพื่อให้สามารถควบคุมและมอนิเตอร์ได้
- FL-net ไม่ต้องใช้สถานีมาสเตอร์ จึงสามารถเชื่อมต่อหรือถอดแต่ละโหนดออกจากเครือข่ายได้ทุกเวลาโดยไม่กระทบการสื่อสารกับโหนดอื่น เชื่อมต่ออุปกรณ์ได้สูงสุด 254 เครื่อง *1
- ฟังก์ชันที่รองรับ: ฟังก์ชันหน่วยความจำร่วมที่ให้ทุกโหนดแชร์ข้อมูลเดียวกันอย่างต่อเนื่องผ่านการส่งแบบไซคลิก และฟังก์ชันสื่อสารข้อความที่ให้โหนดแลกเปลี่ยนเฉพาะข้อมูลที่จำเป็นเมื่อจำเป็น
| รายการ | ER-1FL2-T |
|---|---|
| ข้อมูลจำเพาะการส่งข้อมูล | |
| เวอร์ชันโปรโตคอล | FL-net (OPCN-2) Ver. 3 Class 1 (เทียบเท่า Ver. 2) *2 |
| ความเร็วการส่งข้อมูล (bps) | 100M/10M |
| โหมดการสื่อสาร | ฟูลดูเพล็กซ์/ฮาล์ฟดูเพล็กซ์ (100M), ฮาล์ฟดูเพล็กซ์ (10M) |
| ความยาวเซกเมนต์สูงสุด (m) | 100 (ความยาวระหว่างฮับกับแต่ละโหนด) *3 |
| จำนวนโหนดสูงสุดในระบบ (จำนวน) | 254 *1 |
- *1.ในจำนวนนี้ ใช้เป็นอุปกรณ์ควบคุมได้ 249 เครื่อง และอีก 5 เครื่องใช้สำหรับการวินิจฉัยความขัดข้อง
- *2.ไม่รองรับอุปกรณ์ Version 1.00 และไม่สามารถเชื่อมต่อบนเครือข่ายเดียวกันได้
- *3.ความยาวเซกเมนต์สูงสุดของสาย Ethernet คือ 100 m แต่อาจต้องสั้นกว่านี้ขึ้นอยู่กับสภาพแวดล้อมการใช้งานสาย โปรดปรึกษาผู้ผลิตสายสำหรับข้อมูลเพิ่มเติม

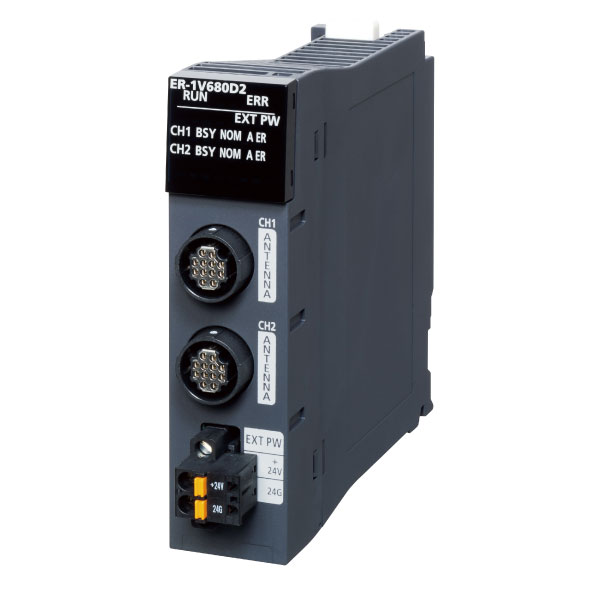

โมดูลอินเทอร์เฟซ RFID
ที่รองรับ MELSEC iQ-R Series
สามารถเก็บและบันทึกข้อมูลสำคัญในจุดต่าง ๆ ของสายการผลิตขณะที่แท็ก RF เคลื่อนผ่านกระบวนการไปพร้อมกับผลิตภัณฑ์
การอ่านข้อมูลแท็ก RF ช่วยให้ตรวจสอบย้อนกลับและมอนิเตอร์แบบเรียลไทม์ผ่านระบบ Andon หรือแท็บเล็ตได้
- OMRON RFID ระบบ V680 ซีรีส์
- การสื่อสารข้อมูลความเร็วสูงและความจุสูง
- ฟังก์ชันทดสอบและวัดค่าที่หลากหลาย
| รายการ | OMRON RFID ระบบ V680 ซีรีส์ ER-1V680D□ |
|---|---|
| จำนวนตัวอ่าน/เขียนที่เชื่อมต่อได้ | 1/2 |
| ปริมาณการถ่ายโอนข้อมูล | สูงสุด 2048 ไบต์ |
| จำนวนจุด I/O ที่ใช้ | 32 |
| ระยะการส่งข้อมูล (m) | 62.5 *4 |
- *4.ระยะห่างระหว่างโมดูลอินเทอร์เฟซ RFID กับเสาอากาศ
