การรองรับระบบ
(เครือข่าย)
เชื่อมต่อข้อมูลได้อย่างไร้รอยต่อ
รวมฟังก์ชันการสื่อสาร Ethernet ไว้ในตัว
อินเวอร์เตอร์พร้อมฟังก์ชันการสื่อสาร ใหม่
FR-A800-GN

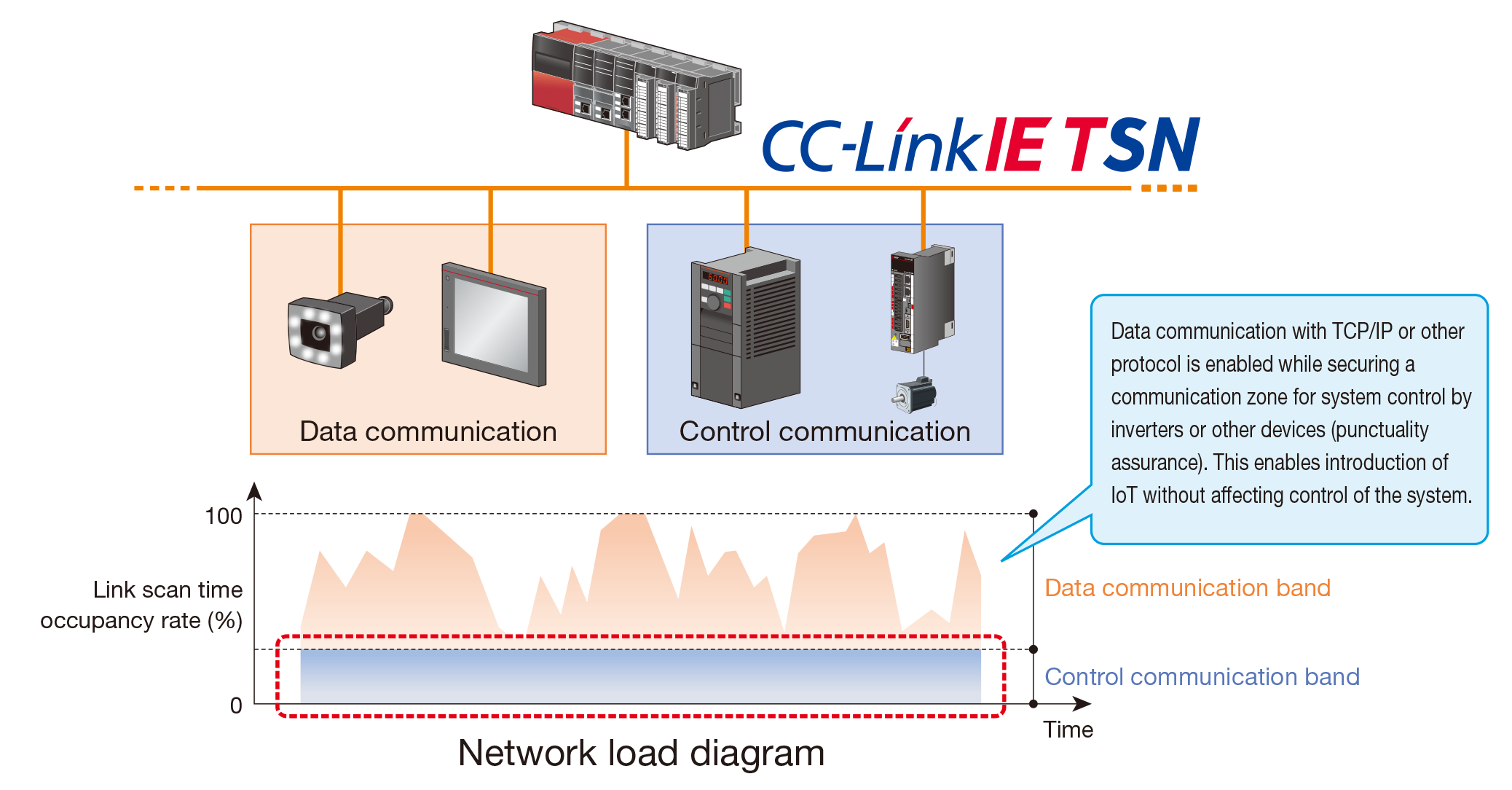

ฟังก์ชันการสื่อสาร CC-Link IE TSN (Time Sensitive Networking) ส่งข้อมูลไปยังระบบ IT พร้อมควบคุมการสื่อสารแบบวนรอบตามเวลาจริงได้ ช่วยลดเวลาเริ่มต้นระบบและเพิ่มความสะดวกในการบำรุงรักษา
ลดเวลาเริ่มต้นระบบ
ตั้งหมายเลขสถานีได้ง่ายด้วยโรตารีสวิตช์

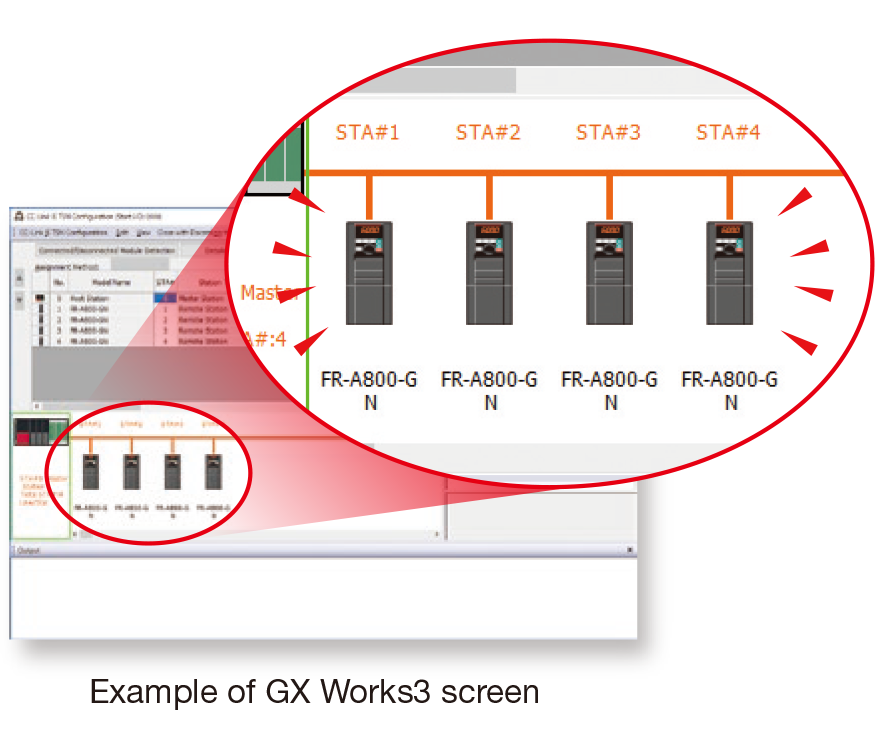

ซอฟต์แวร์วิศวกรรม GX Works3 ตรวจจับการกำหนดค่าเครือข่ายโดยอัตโนมัติ ช่วยลดเวลาเริ่มต้นระบบ
ฟังก์ชันวินิจฉัยช่วยให้มองเห็นปัญหาระหว่างเริ่มต้นระบบ เช่น ความผิดปกติของสายสัญญาณ ได้ทันที
บำรุงรักษาได้สะดวกยิ่งขึ้น
การซิงโครไนซ์เวลาช่วยให้ตรวจสอบระบบตามเวลาจริงได้
จึงวิเคราะห์ปัญหาได้ทันทีหลังเกิดข้อผิดพลาด

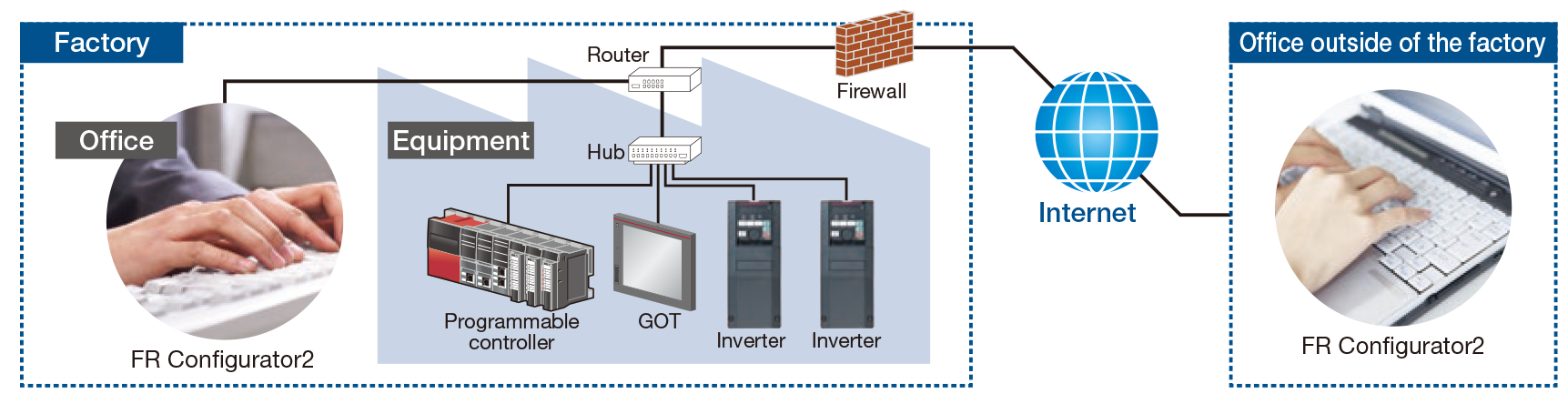

เชื่อมต่อ FR Configurator2 ผ่าน Ethernet ได้ ทำให้งานบำรุงรักษาง่ายขึ้น
FR-A800-GF

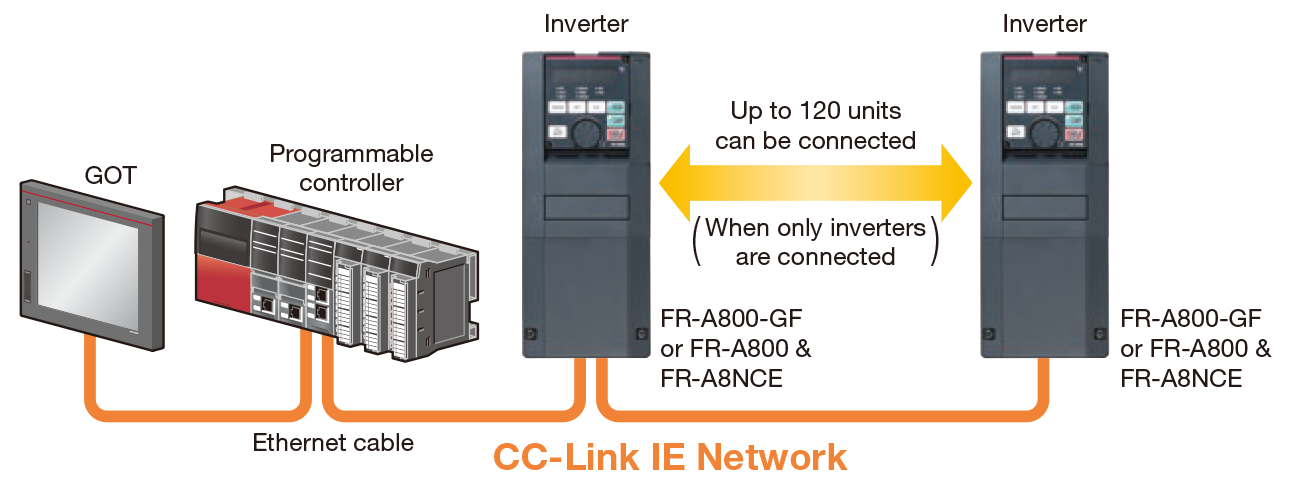

อินเวอร์เตอร์มีฟังก์ชันการสื่อสาร CC-Link IE Field Network จึงเริ่มใช้งานผ่านเครือข่ายนี้ได้ทันที
FR-A800-E
รองรับ CC-Link IE Field Network Basic จึงสร้างเครือข่ายได้ง่าย ตรวจสอบสถานะอินเวอร์เตอร์และตั้งค่าพารามิเตอร์ผ่านอินเทอร์เน็ตได้ (รองรับ MODBUS/TCP ด้วย)
เครือข่ายตระกูล CC-Link ที่อินเวอร์เตอร์ FR-A800 series รองรับ
| รายการ |
|
|
|
|
|
|---|---|---|---|---|---|
| อินเวอร์เตอร์ที่รองรับ | FR-A800-GN、 FR-A800+FR-A8NCG |
FR-A800-GF、 FR-A800+FR-A8NCE |
FR-A800-E | FR-A800+FR-A8NC | |
| ความเร็วการสื่อสาร | 1Gbps | 1Gbps | 100Mbps | 10Mbps | |
| สายเคเบิล | สาย Ethernet ประเภท 5e ขึ้นไป | สาย Ethernet ประเภท 5e ขึ้นไป | สาย Ethernet ประเภท 5 ขึ้นไป | สายเคเบิลเฉพาะ | |
| จำนวนอินเวอร์เตอร์ที่เชื่อมต่อได้ | 121 (รวมสถานีหลักและสถานีรอง) | 64 | 64 (ข้อมูลจำเพาะแบบเปิด) *1 | 42 (สูงสุด) | |
| การสื่อสารแบบวนรอบ | รองรับ | รองรับ | รองรับ | รองรับ | |
| จำนวนลิงก์ *2 | RX | 64 | 64 | 64 | 64 |
| RY | 64 | 64 | 64 | 64 | |
| RWr | 128 (256 ไบต์) | 128 (256 ไบต์) | 32 (64 ไบต์) | 32 (64 ไบต์) | |
| RWw | 128 (256 ไบต์) | 128 (256 ไบต์) | 32 (64 ไบต์) | 32 (64 ไบต์) | |
| การใช้งานร่วมกับ TCP/IP | รองรับ | ไม่รองรับ | รองรับ | ไม่รองรับ | |
| โทโพโลยี | แบบ Line, Star, Ring *3, Line-Star | แบบ Line, Star, Ring, Line-Star |
แบบ Star | แบบบัส | |
- *1จำนวนอินเวอร์เตอร์ที่เชื่อมต่อได้จริงแตกต่างกันตามการตั้งค่าของสถานีหลัก
- *2หมายเลขอุปกรณ์ Remote I/O และแอดเดรสรีจิสเตอร์ระยะไกลของอินเวอร์เตอร์ใช้ร่วมกันระหว่าง CC-Link กับ CC-Link IE Field Network Basic
- *3จะรองรับโทโพโลยีแบบ Ring ในภายหลัง
การสื่อสารผ่านเครือข่ายอื่น
ออปชันการสื่อสาร
- รองรับ CC-Link, SSCNET III (/H), DeviceNet™ และ PROFIBUS-DPV0 เมื่อใช้ออปชันการสื่อสารที่เกี่ยวข้อง และยังรองรับการสื่อสารผ่าน Ethernet อื่น ๆ เช่น CC-Link IE Field Network และ FL remote
- มีโปรแกรม Function Block (FB) สำหรับการสื่อสาร CC-Link ให้ใช้กับ MELSEC-Q/L series ช่วยให้สร้างโปรแกรมลำดับการควบคุมอินเวอร์เตอร์ได้ง่าย (ดาวน์โหลดไลบรารี FB ซึ่งรวบรวมองค์ประกอบ FB ได้จากเว็บไซต์ Mitsubishi Electric FA Global)
- รุ่นมาตรฐานที่มีอินเทอร์เฟซ RS-485 (โปรโตคอลอินเวอร์เตอร์ Mitsubishi และโปรโตคอล MODBUS ® RTU) สื่อสารกับอุปกรณ์อื่นได้โดยไม่ต้องใช้ออปชันการสื่อสาร
