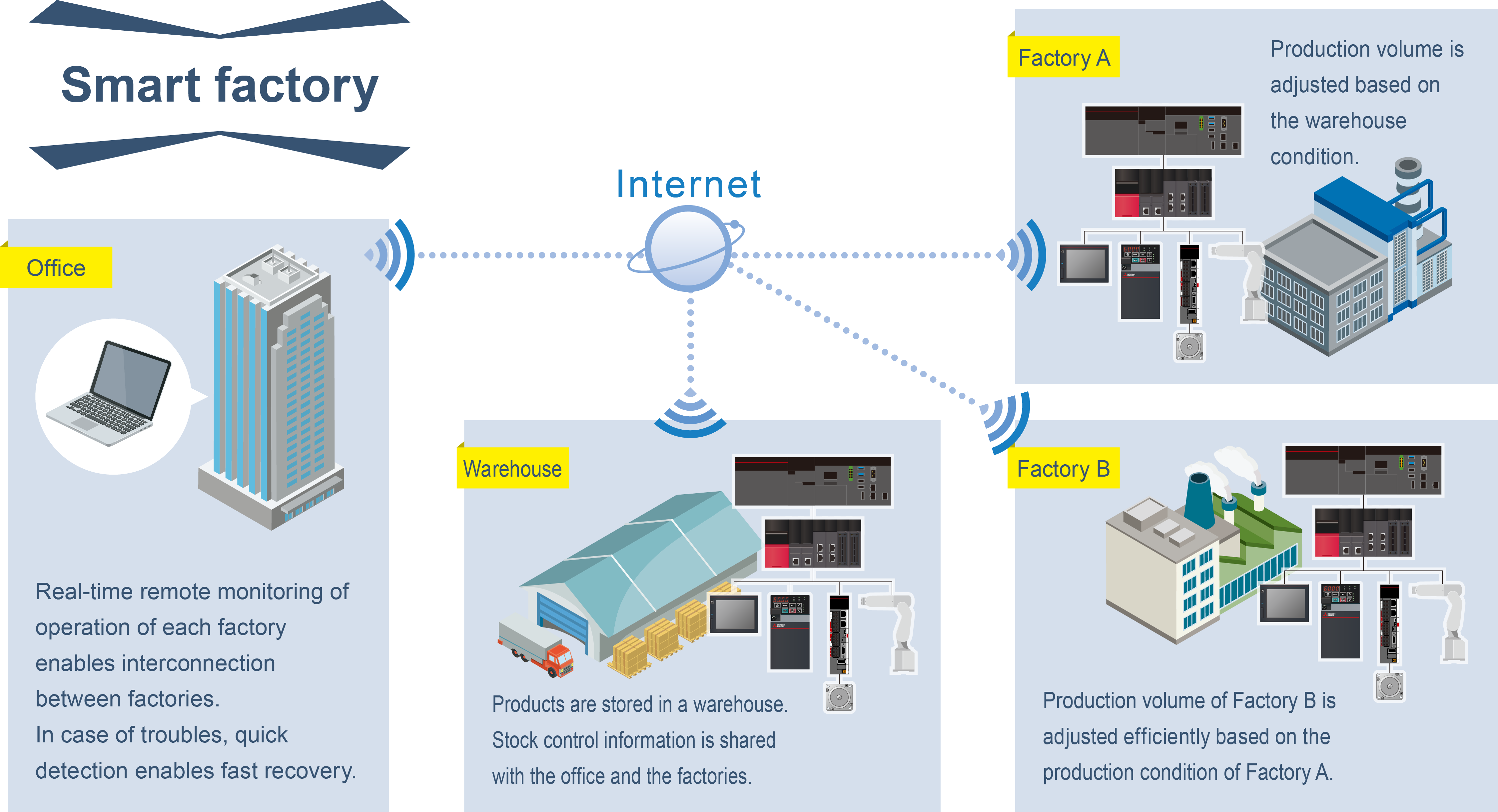

มุ่งสู่โรงงานอัจฉริยะ
รองรับเครือข่ายที่หลากหลาย ช่วยให้ออกแบบระบบได้อย่างยืดหยุ่น
ลดภาระงานในการสร้างระบบ E800E800-EE800-SCE

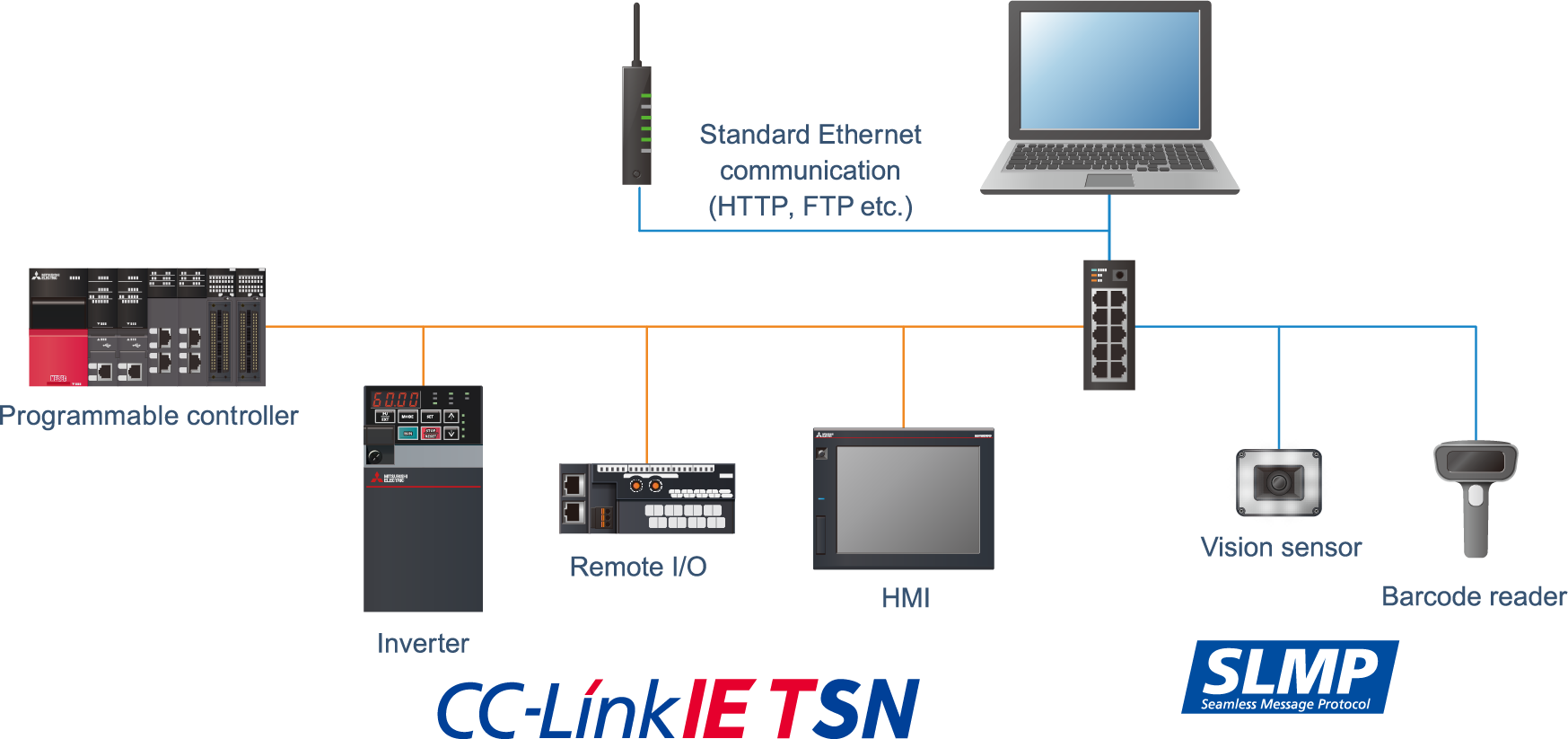

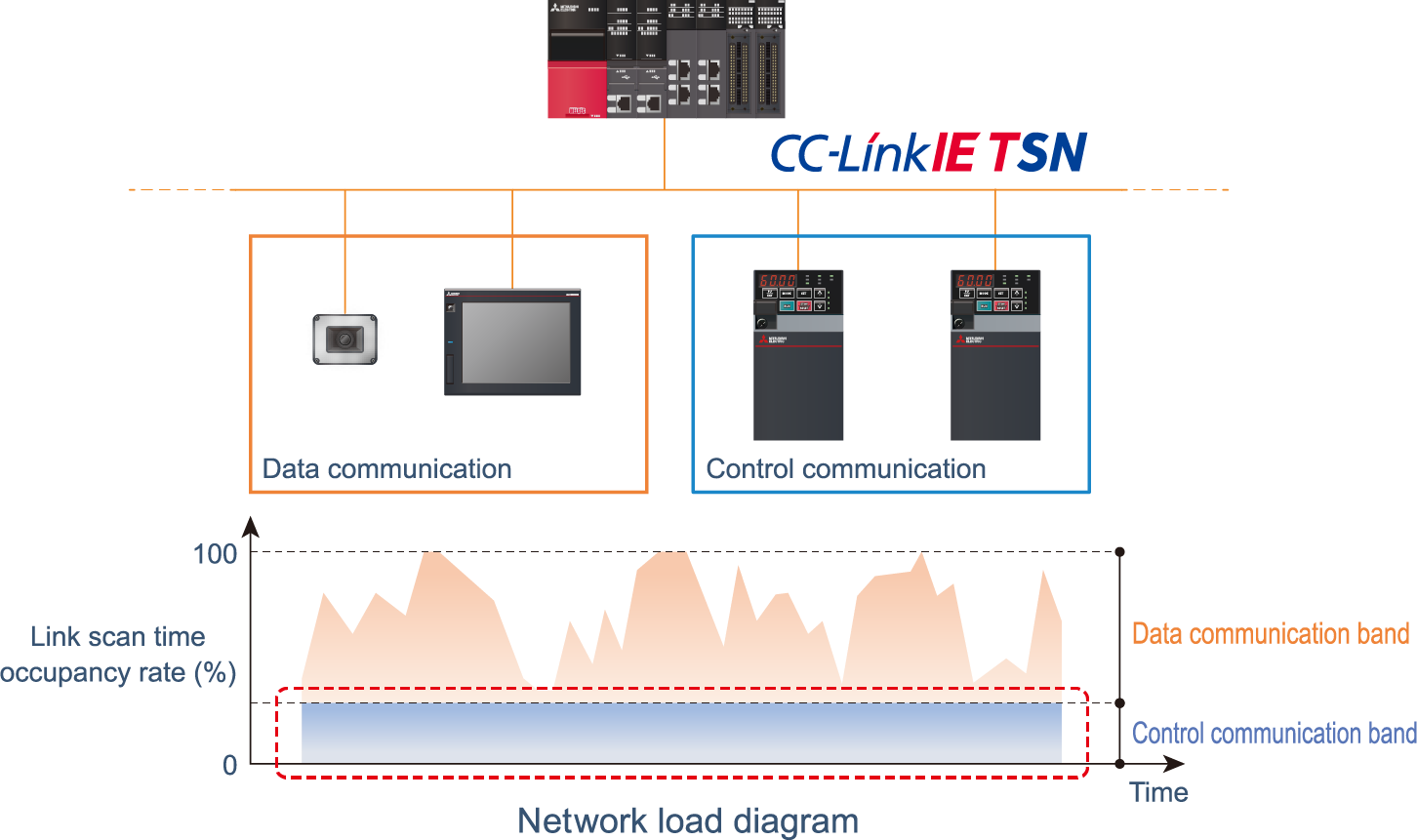

รองรับ CC-Link IE TSN เป็นมาตรฐาน
- การสื่อสารแบบ cyclic ยังคงสมรรถนะที่กำหนดเวลาได้แน่นอน แม้จะมีข้อมูลสารสนเทศที่ช้ากว่า (ไม่ใช่เรียลไทม์) ปะปนอยู่ จึงสามารถใช้อุปกรณ์สื่อสาร TCP/IP ได้โดยไม่กระทบต่อการควบคุมโดยรวม
- มีโปรไฟล์อุปกรณ์เครือข่ายให้ใช้งาน ช่วยให้สร้างเครือข่ายได้สะดวกยิ่งขึ้น
- อุปกรณ์ที่ไม่ใช่ FA ซึ่งรองรับการสื่อสาร SLMP และ TCP/IP ก็สามารถเชื่อมต่อเข้ากับเครือข่ายได้เช่นกัน อินเวอร์เตอร์เชื่อมต่อกับอุปกรณ์ได้หลากหลาย จึงใช้งานร่วมกับอุปกรณ์ได้อย่างยืดหยุ่น
รองรับเครือข่ายระดับสากล E800E800-EE800-SCE
รองรับหลายโปรโตคอล
มีอินเวอร์เตอร์รุ่นที่รองรับโปรโตคอลของเครือข่าย industrial Ethernet ระดับสากลหลัก ๆ ให้เลือกใช้
อินเวอร์เตอร์ FR-E800 รองรับเครือข่ายแบบเปิดที่หลากหลายโดยไม่ต้องใช้ออปชันเสริมใด ๆ จึงนำอินเวอร์เตอร์ไปใช้กับเครือข่ายเดิมได้ และมั่นใจได้ว่าเข้ากันได้กับระบบต่าง ๆ ผู้ใช้งานสามารถเลือกกลุ่มโปรโตคอลที่เหมาะกับระบบที่ต้องการได้ และสลับระหว่างโปรโตคอลได้เพียงแค่ตั้งค่าพารามิเตอร์ (โปรโตคอลที่รองรับจะแตกต่างกันไปตามรุ่น)
โปรโตคอลที่รองรับ
| รุ่น | CC-Link IE TSN （100Mbps）*1 |
CC-Link IE Field Network Basic |
MODBUS®/TCP | PROFINET | EtherNet/IP | BACnet/IP | EtherCAT |
|---|---|---|---|---|---|---|---|
| FR-E800[]EPA | ● | ● | ● | ─ | ● | ● | ─ |
| FR-E800[]EPB | ● | ● | ● | ● | ─ | ─ | ─ |
| FR-E800[]EPC | ─ | ─ | ─ | ─ | ─ | ─ | ● |
*11 Gbps เป็นออปชันเสริม (จะรองรับในอนาคต)
●: รองรับ
รองรับโทโพโลยีที่หลากหลาย E800E800-EE800-SCE
พอร์ต Ethernet สองพอร์ต
มีพอร์ต Ethernet สองพอร์ตให้มาเป็นมาตรฐาน ช่วยให้เชื่อมต่อแบบ line topology ได้อย่างยืดหยุ่นโดยไม่ต้องใช้ switching hub
สร้างเครือข่ายที่ซับซ้อนได้เพียงเชื่อมต่ออุปกรณ์เข้ากับพอร์ตที่ว่างด้วยสายเคเบิล
เครือข่ายยังรองรับการเปลี่ยนแปลงข้อกำหนดของอุปกรณ์ได้อีกด้วย

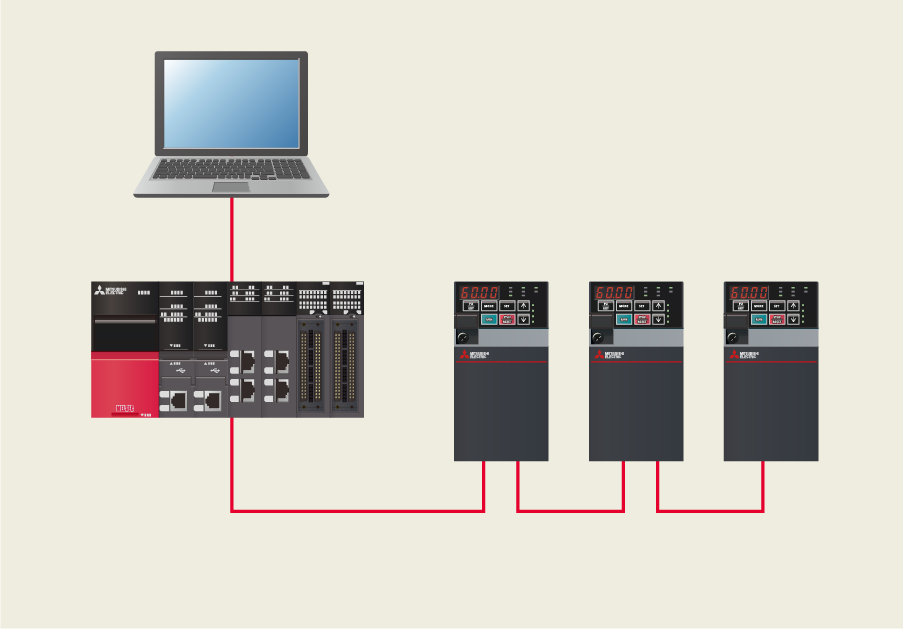

Line topology
ลดความยาวรวมของสายไฟได้สำหรับระบบขนาดใหญ่หรือระบบที่กระจายตัวเป็นวงกว้าง
การไม่ต้องใช้ switching hub ช่วยให้ติดตั้งอินเวอร์เตอร์ได้ยืดหยุ่นยิ่งขึ้นแม้ในพื้นที่แคบ

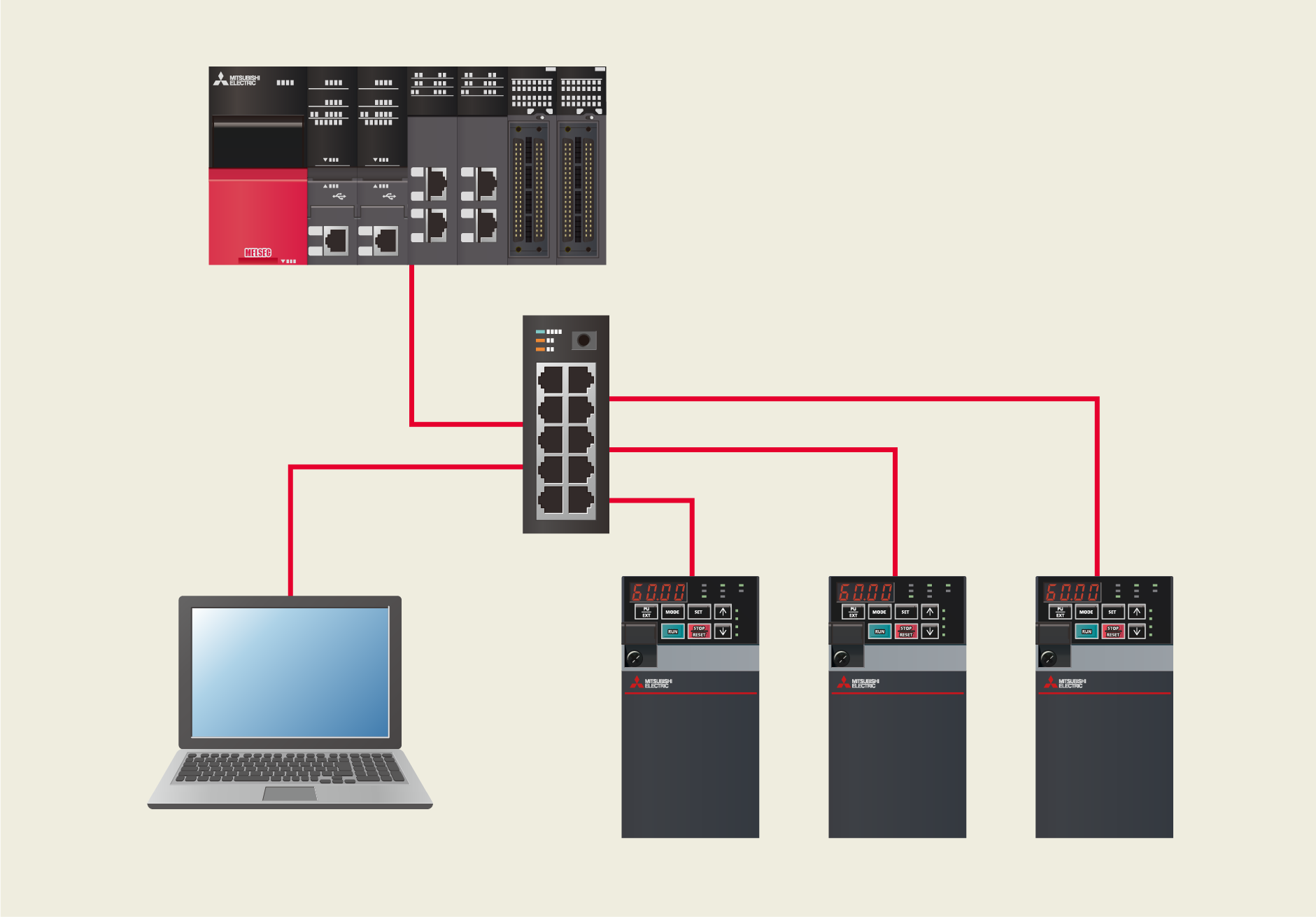

Star topology
ความผิดปกติที่อุปกรณ์ตัวหนึ่งจะไม่ส่งผลกระทบต่ออุปกรณ์ตัวอื่น เมื่อเกิดความผิดปกติก็กู้คืนได้รวดเร็ว เพราะระบุได้ง่ายว่าอุปกรณ์ตัวใดมีปัญหา

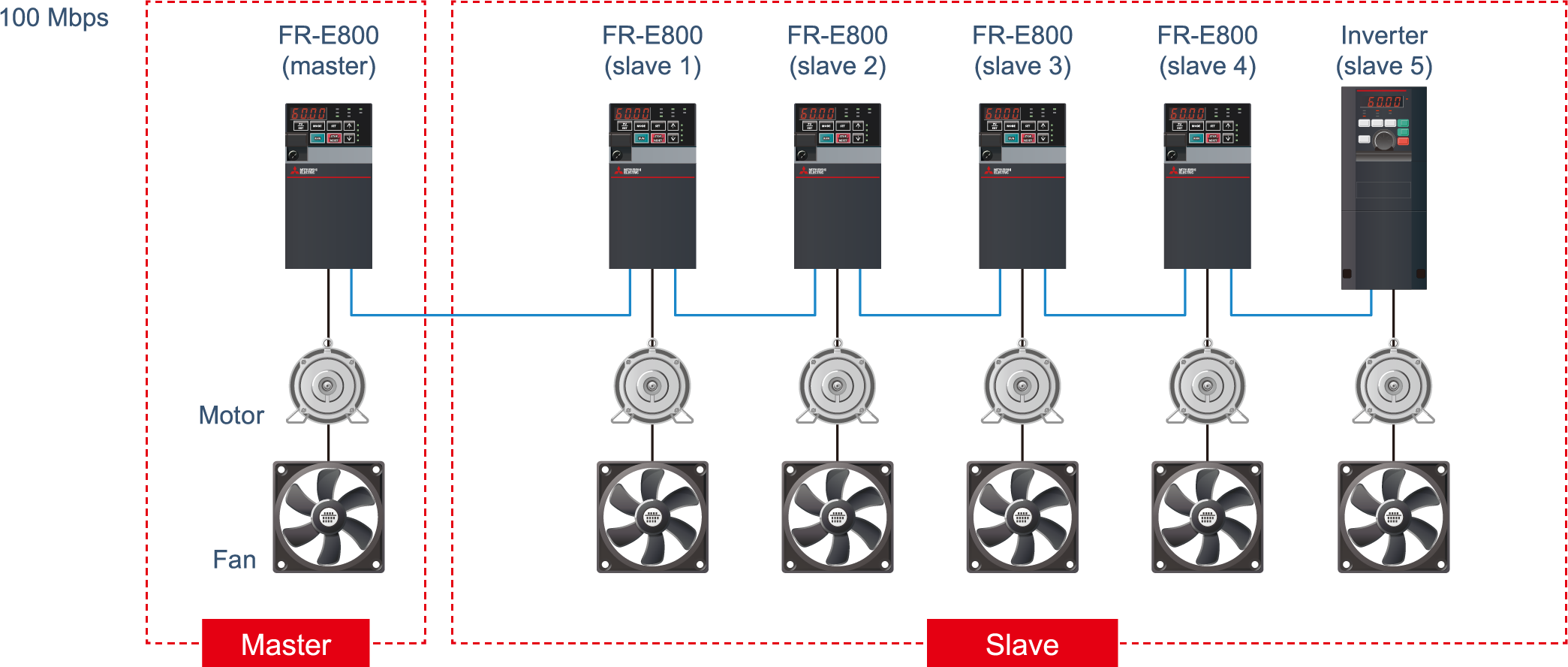

สร้างระบบซิงโครนัสขนาดเล็กของอินเวอร์เตอร์ได้ E800E800-EE800-SCE
ฟังก์ชันเชื่อมโยงระหว่างอินเวอร์เตอร์
การสื่อสารระหว่างอินเวอร์เตอร์หลายตัวทำผ่านอุปกรณ์ I/O และการส่งข้อมูลผ่าน special register ของ ฟังก์ชัน PLC สามารถสร้างระบบขนาดเล็กได้โดยเชื่อมต่ออินเวอร์เตอร์หลายตัวผ่าน Ethernet (สามารถใช้อินเวอร์เตอร์ FR-A800-E หรือ FR-F800-E ร่วมในระบบได้)

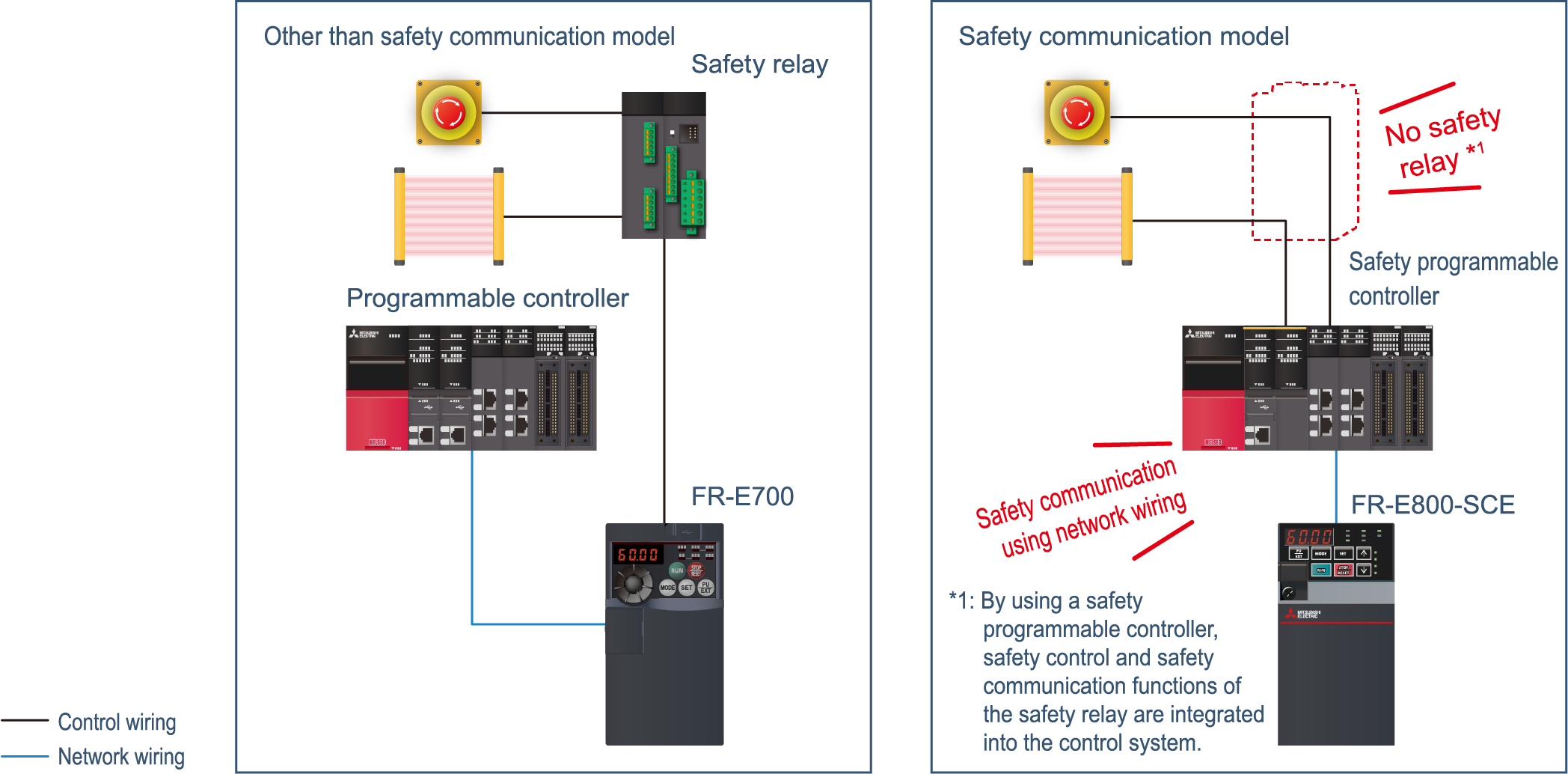

การกำหนดค่าที่เรียบง่ายและเดินสายน้อยลงด้วยรุ่นที่รองรับการสื่อสารด้านความปลอดภัย E800E800-EE800-SCE
รุ่นที่รองรับการสื่อสารด้านความปลอดภัย
รุ่นที่รองรับการสื่อสารด้านความปลอดภัยรองรับโปรโตคอลการสื่อสารด้านความปลอดภัยบนพื้นฐาน Ethernet ซึ่งได้รับการรับรองว่าเป็นไปตามมาตรฐานสากล
จึงยกระดับระบบควบคุมความปลอดภัยบนเครือข่ายเดิมได้อย่างง่ายดายและประหยัดค่าใช้จ่ายยิ่งขึ้น
| รุ่น | ฟังก์ชันการสื่อสาร ด้านความปลอดภัย CC-Link IE TSN |
PROFIsafe | CIP Safety | FSoE (Safety over EtherCAT) |
|---|---|---|---|---|
| FR-E800-[]SCEPA | ● | ─ | ● | ─ |
| FR-E800-[]SCEPB | ● | ● | ─ | ─ |
| FR-E800-[]SCEPC | ─ | ─ | ─ | ◯ |
● : รองรับ ◯ : จะรองรับเร็ว ๆ นี้
มาตรการด้านความปลอดภัย E800E800-EE800-SCE

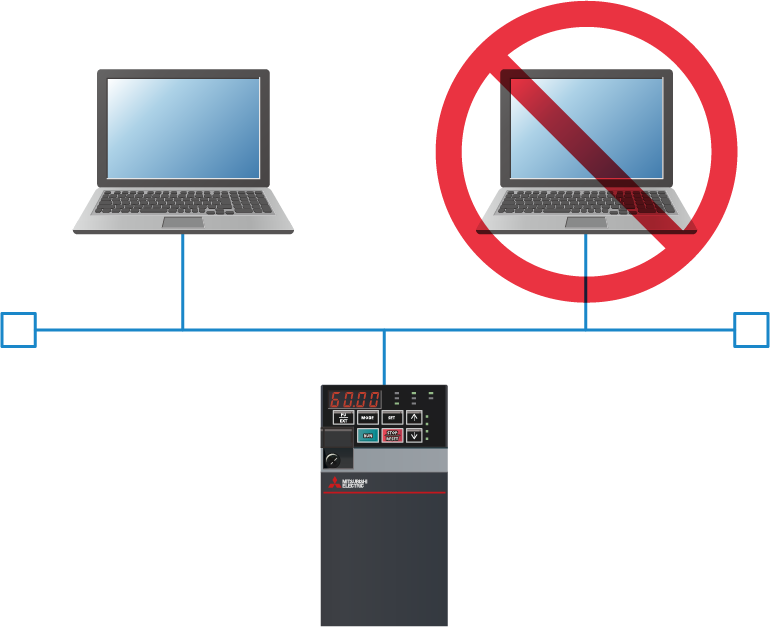

ฟังก์ชันกรอง IP (Ethernet)
กำหนดช่วง IP address ของอุปกรณ์เครือข่ายที่เชื่อมต่อได้ เพื่อจำกัดอุปกรณ์ที่จะเชื่อมต่อ
ฟังก์ชันกรอง IP (Ethernet) เป็นวิธีหนึ่งในการป้องกันการเข้าถึงที่ไม่พึงประสงค์จากอุปกรณ์ภายนอก แต่ไม่สามารถป้องกันได้อย่างสมบูรณ์
การเลือกแหล่งคำสั่งผ่าน Ethernet
จำกัดอุปกรณ์ที่สามารถควบคุมอินเวอร์เตอร์ได้ โดยกำหนดช่วง IP address ของอุปกรณ์เครือข่ายที่ใช้สั่งงาน

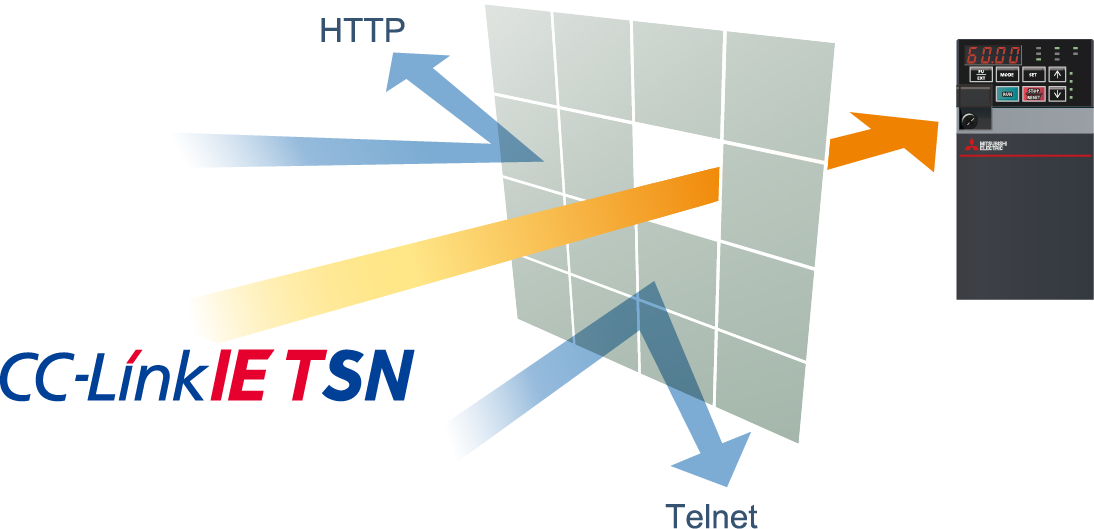

การเลือกฟังก์ชัน Ethernet
สร้าง communication socket เฉพาะสำหรับแอปพลิเคชันที่เลือกไว้เท่านั้น เพื่อป้องกันการเข้าถึงที่ไม่พึงประสงค์
communication socket คืออินเทอร์เฟซสำหรับรับส่งข้อมูลบนพอร์ตที่กำหนด
