Inverters-FREQROL-XC Series ดีไซน์กะทัดรัดที่ช่วยแก้ปัญหาฮาร์มอนิก

FR-XC-(H)15K หรือรุ่นที่ต่ำกว่าไม่มีฟังก์ชันลดฮาร์มอนิก

ลดฮาร์มอนิกได้ถึง K5 = 0

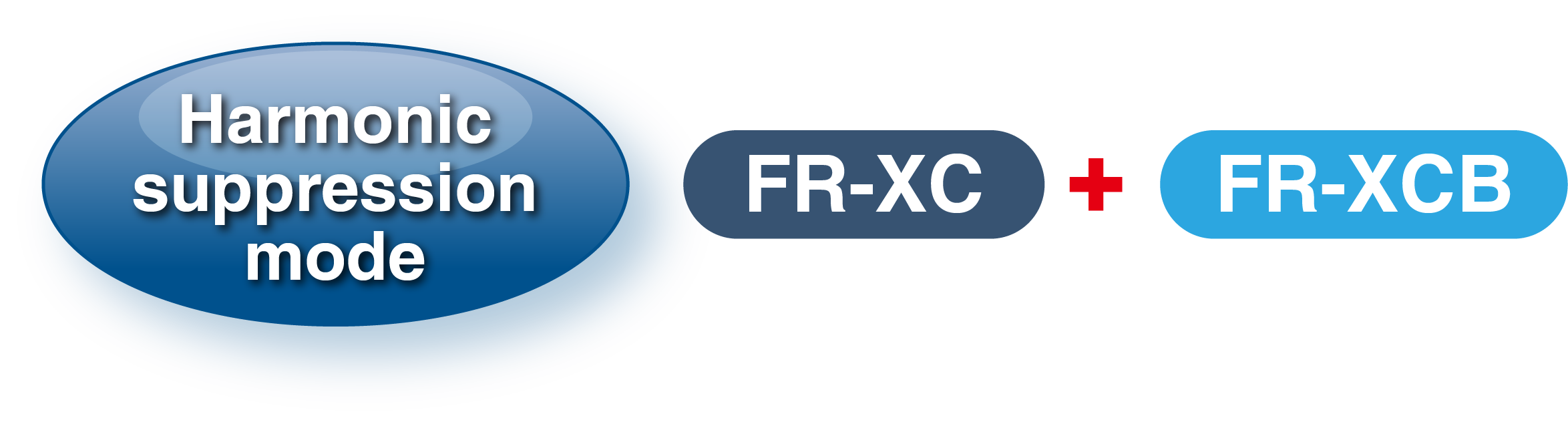

• คอนเวอร์เตอร์ซีรีส์ FR-XC จัดอยู่ในประเภทวงจรบริดจ์สามเฟสแบบกระตุ้นตัวเองตาม "Harmonic Suppression Guidelines for Specific Consumers" และเมื่อเปิดใช้งานฟังก์ชันลดฮาร์มอนิกร่วมกับรีแอคเตอร์แบบกล่องเฉพาะทาง FR-XCB จะลดฮาร์มอนิกได้ถึง K5 = 0 (ค่าตัวประกอบการแปลงสำหรับความจุเทียบเท่า)
  (โดยถือว่าคอนเวอร์เตอร์ไม่สร้างฮาร์มอนิก)

  ค่าความเพี้ยนฮาร์มอนิกรวมของกระแสอินพุต (THDi) อยู่ที่ 5% หรือต่ำกว่า ^*1 ซึ่งช่วยให้สอดคล้องกับมาตรฐานต่างประเทศที่เกี่ยวข้องกับการลดฮาร์มอนิกได้ง่ายขึ้น


  *1เมื่อแรงดันไฟฟ้าอินพุตเกิดความเพี้ยน ปริมาณฮาร์มอนิกจะเพิ่มขึ้นเนื่องจากฮาร์มอนิกของกำลังไฟฟ้าไหลเข้าสู่คอนเวอร์เตอร์ซีรีส์ FR-XC

• กระแสอินพุตที่ไหลจากส่วนคอนเวอร์เตอร์ไปยังส่วนอินเวอร์เตอร์ภายในชุดอินเวอร์เตอร์มักมีรูปคลื่นที่มียอดสูง ซึ่งจะถูกปรับให้มนขึ้นจนกลายเป็นคลื่นไซน์ ทำให้ค่าประสิทธิผลของกระแสอินพุตลดลง

ลดความจุแหล่งจ่ายไฟด้วยการปรับปรุงเพาเวอร์แฟกเตอร์

• เมื่อค่าประสิทธิผลของกระแสอินพุตที่เข้าสู่ส่วนอินเวอร์เตอร์ลดลง จึงสามารถติดตั้งหม้อแปลงไฟฟ้า MCCB สายเคเบิล ฯลฯ ที่มีพิกัดเล็กลงทางด้านอินพุตของคอนเวอร์เตอร์ เพื่อช่วยลดต้นทุนอุปกรณ์ได้

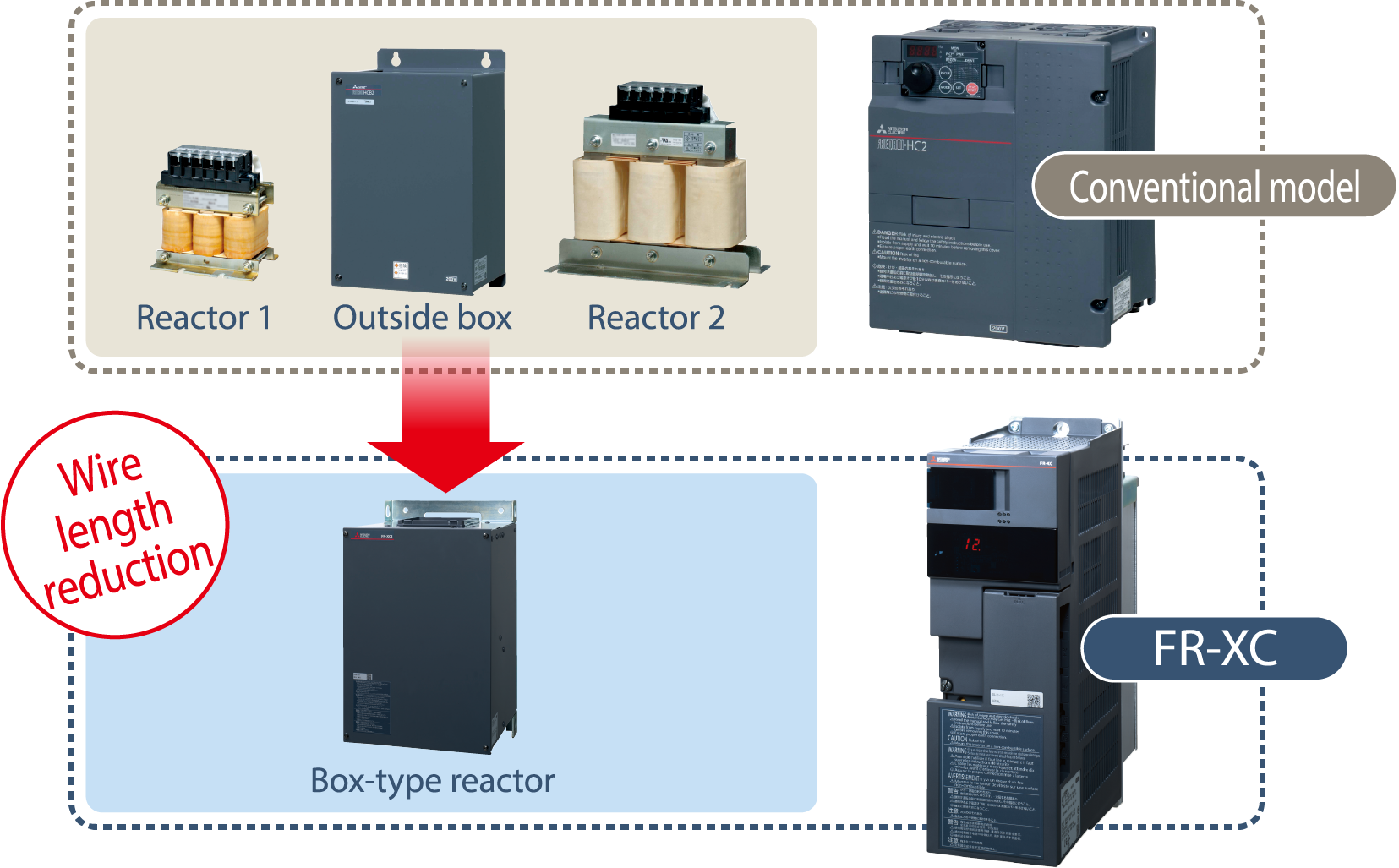

ประหยัดการเดินสายและพื้นที่

คอนเวอร์เตอร์ที่บางจึงใช้พื้นที่น้อยลง และรีแอคเตอร์แบบกล่อง FR-XCB ^*2 ยังช่วยลดการเดินสายได้ เนื่องจากรวมอุปกรณ์ต่อพ่วงอย่างรีแอคเตอร์ไว้ในตัว

*2ใช้กับคอนเวอร์เตอร์ FR-XC ในโหมดลดฮาร์มอนิก

ประหยัดพื้นที่ด้วยการเพิ่มพิกัดกระแส

เมื่อเลือกพิกัดอุณหภูมิอากาศโดยรอบที่ 40°C ภายในช่วงการลดพิกัดตามอุณหภูมิ จะสามารถเพิ่มพิกัดกระแสและกระแสที่จะใช้งานได้ หากต้องการใช้คอนเวอร์เตอร์ซีรีส์ FR-XC ที่อุณหภูมิอากาศโดยรอบต่ำกว่า 40°C ก็สามารถเลือกรุ่นที่มีพิกัดเล็กลงได้ และเมื่อคอนเวอร์เตอร์มีขนาดเล็กลงก็ใช้พื้นที่น้อยลง

ลดพื้นที่ติดตั้งได้ 40% ขึ้นไป

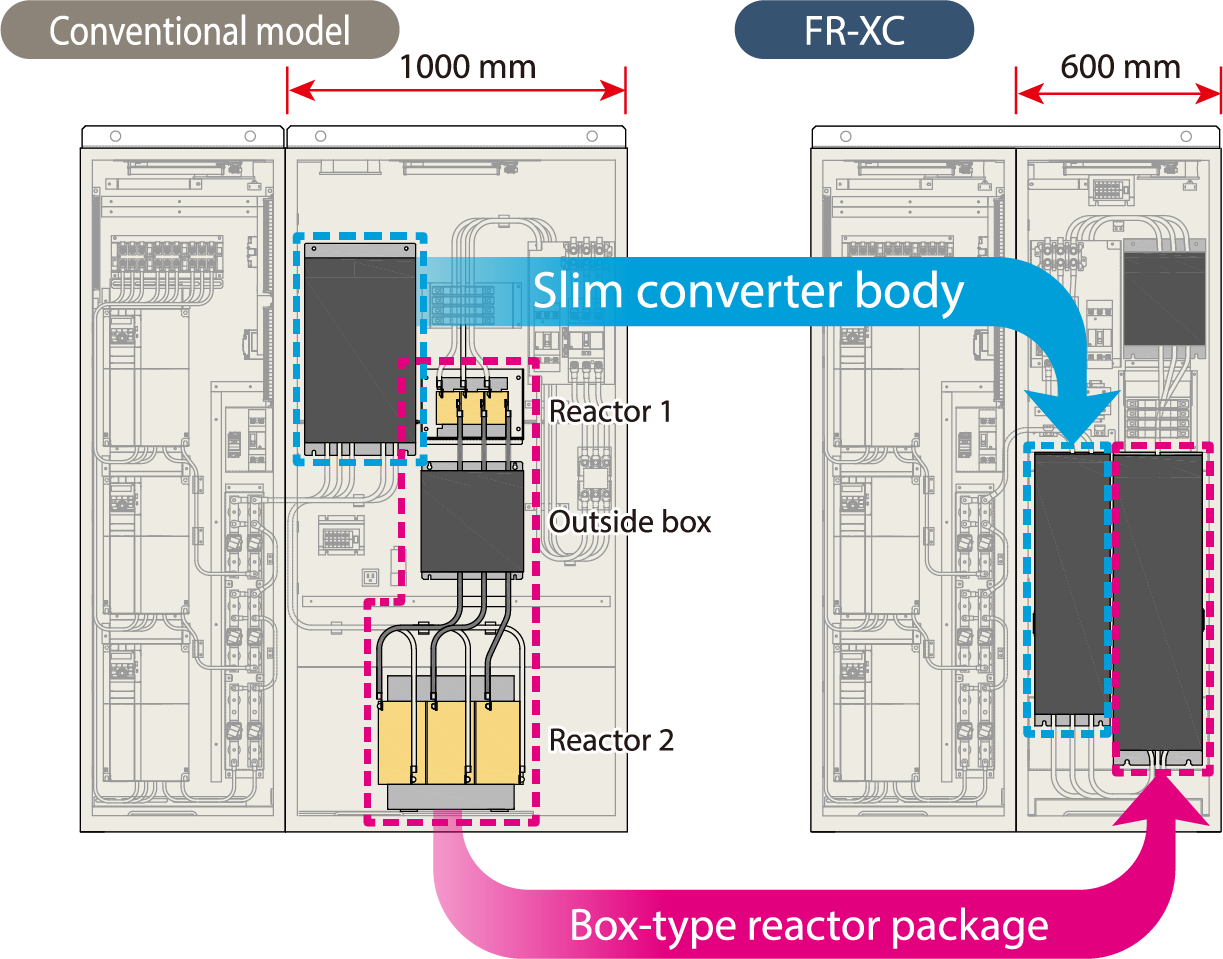

FR-XC-H75K: ลดความกว้างจาก 1000 mm เหลือ 600 mm

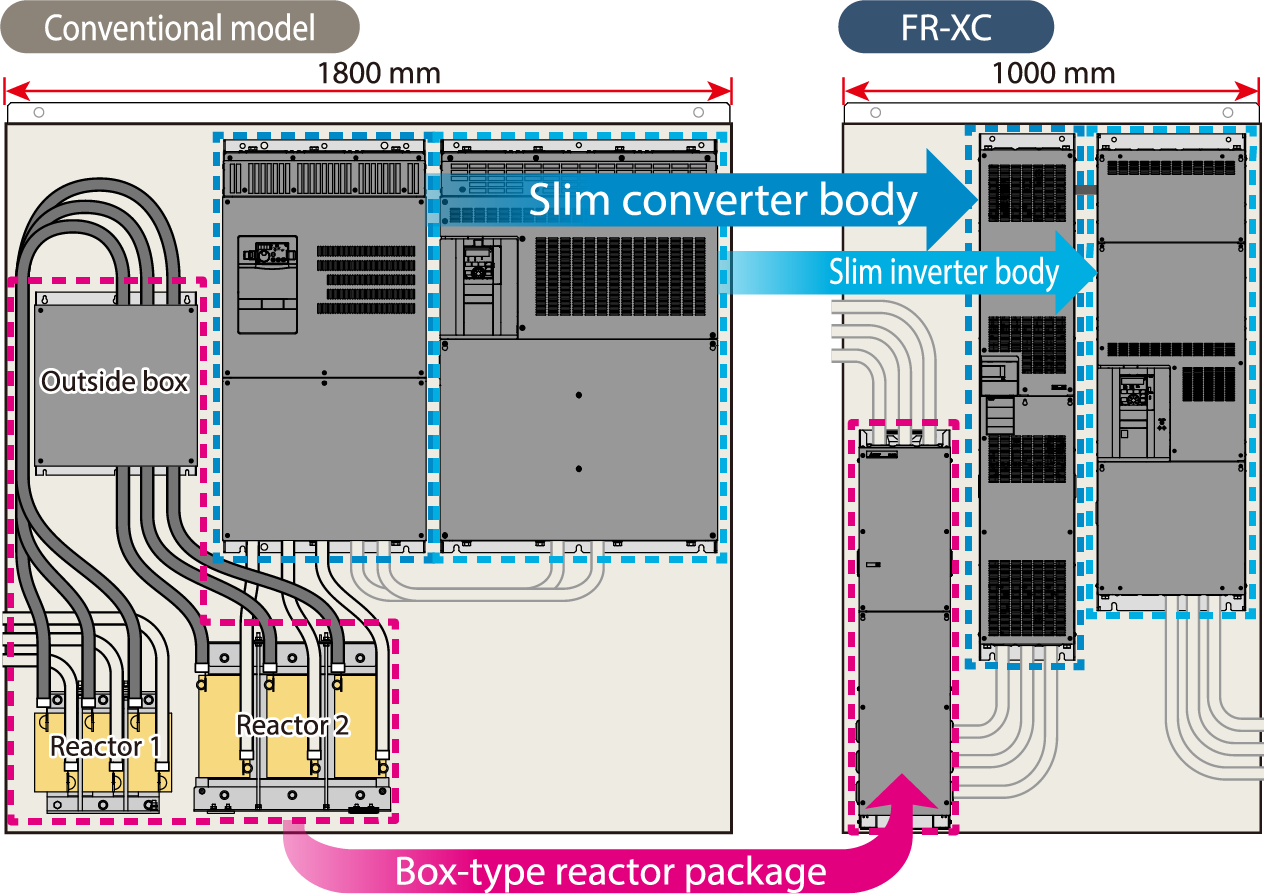

FR-XC-H160K: ลดความกว้างจาก 1800 mm เหลือ 1000 mm
