MELSERVO-J4 Series Direct Drive Motor คุณสมบัติ

สมรรถนะสูงด้วยเทคโนโลยีล่าสุด

เทคโนโลยีการออกแบบวงจรแม่เหล็กและการพันขดลวดรุ่นล่าสุดของเราให้ความหนาแน่นแรงบิดสูง อีกทั้งการลดแรงบิดกระเพื่อม (torque ripple) ให้เหลือน้อยที่สุดยังทำให้การหมุนราบเรียบเป็นพิเศษ

ออกแบบกะทัดรัดและบาง

ด้วยเทคโนโลยีการออกแบบโครงสร้างระดับสูง จึงได้ตัวมอเตอร์ที่กะทัดรัดและบาง การออกแบบนี้ช่วยลดพื้นที่ติดตั้งและทำให้จุดศูนย์ถ่วงอยู่ต่ำ

เอ็นโคเดอร์ตำแหน่งสัมบูรณ์ความละเอียดสูง

มอเตอร์ขับตรงติดตั้งเอ็นโคเดอร์ตำแหน่งสัมบูรณ์ความละเอียดสูง (1,000,000 ถึง 4,000,000 พัลส์/รอบ) มาเป็นมาตรฐาน จึงสร้างเครื่องจักรที่มีความแม่นยำสูงได้

ช่วงเส้นผ่านศูนย์กลางเพลากลวง: ø20 มม. ถึง 104 มม.

มอเตอร์มีเพลากลวงขนาดใหญ่ซึ่งเป็นผลจากการใช้ตลับลูกปืนและเอ็นโคเดอร์เส้นผ่านศูนย์กลางใหญ่ ทำให้สามารถเดินสายไฟและท่อลมผ่านกลางเพลาได้

เพื่อสมรรถนะเครื่องจักรที่สูงขึ้น

• เหมาะกับงานที่ใช้ความเร็วรอบต่ำและแรงบิดสูง
• ได้การกำหนดตำแหน่งที่แม่นยำสูง เพราะมอเตอร์ต่อตรงเข้ากับโหลด

เพื่อการใช้งานที่ง่ายขึ้น

• เมื่อไม่ต้องใช้ชุดส่งกำลังเชิงกลอีกต่อไป จึงไม่เกิดแบ็คแลช (backlash) และการสึกหรอ ทำให้ทำงานได้ราบรื่น เสียงเบาลง ระบบสะอาด และบำรุงรักษาง่าย
• ใช้ชิ้นส่วนในระบบน้อยลง

เพื่อการออกแบบเครื่องจักรที่ยืดหยุ่น

• ได้เครื่องจักรที่เรียบง่าย กะทัดรัด และมีความแข็งเกร็งสูง
• เครื่องจักรมีเสถียรภาพมากขึ้นจากการออกแบบที่บางและจุดศูนย์ถ่วงต่ำ
• มอเตอร์มีโรเตอร์ด้านในพร้อมเพลากลวงที่ให้เดินสายไฟและท่อผ่านได้

[ไม่มีชุดส่งกำลังเชิงกล จึงไม่เกิดการบิดงอหรือผิดรูป]

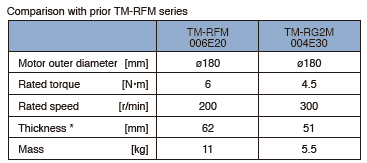

มอเตอร์ขับตรงแบบบาง TM-RG2M series และ TM-RU2M series เปิดตัวเพิ่มเติมจาก TM-RFM series เดิม โดย TM-RG2M004E30 (เส้นผ่านศูนย์กลางภายนอกมอเตอร์: ø180 มม.) มีความหนา 51 มม.* ลดลง 18% และมีน้ำหนัก 5.5 กก. ลดลง 50% เมื่อเทียบกับ TM-RFM006E20
นอกจากนี้ ซีรีส์ใหม่ยังมีความเร็วรอบพิกัด 300 r/min ความเร็วที่สูงขึ้นช่วยเพิ่มผลิตภาพ หากต้องการแรงบิดสูงหรือมีโหลดหนัก แนะนำให้ใช้ TM-RFM Series

*ไม่รวมบ่าจัดศูนย์ (pilot) สำหรับการติดตั้ง

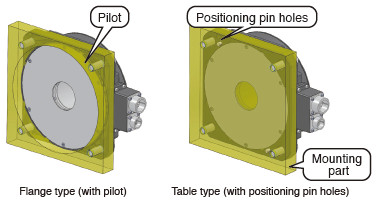

เลือกรูปแบบการติดตั้งได้ 2 แบบ ตามวิธีการยึดเข้ากับเครื่องจักร

TM-RG2M Series: แบบหน้าแปลน (มีบ่าจัดศูนย์)
  จัดศูนย์ด้วยบ่าจัดศูนย์แล้วยึดด้วยสลักเกลียว
TM-RU2M Series: แบบโต๊ะหมุน (มีรูสลักกำหนดตำแหน่ง)
  กำหนดตำแหน่งด้วยรูสลักแล้วยึดด้วยสลักเกลียว

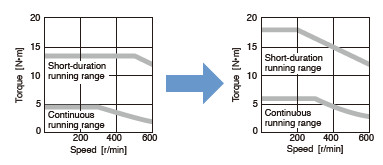

แรงบิดพิกัดและแรงบิดสูงสุดของ TM-RG2M004E30/TM-RU2M004E30 จะเพิ่มขึ้นเมื่อใช้ร่วมกับชุดขยายสัญญาณเซอร์โวที่มีกำลังสูงกว่า
ตัวอย่างเช่น เมื่อใช้ชุดขยายสัญญาณเซอร์โว MR-J4-40B(-RJ) แทน MR-J4-20B(-RJ) แรงบิดพิกัดและแรงบิดสูงสุดจะเพิ่มขึ้นดังนี้ แรงบิดพิกัด: จาก 4.5 N·m เป็น 6 N·m แรงบิดสูงสุด: จาก 13.5 N·m เป็น 18 N·m
