Direct Drive Motor MELSERVO-J5 Series คุณสมบัติ

ประสิทธิภาพสูงด้วยเทคโนโลยีล่าสุด

เทคโนโลยีการออกแบบแม่เหล็กและการพันขดลวดล่าสุดของเราช่วยให้ได้ความหนาแน่นของแรงบิดสูง นอกจากนี้ยังได้การหมุนที่ราบเรียบมากด้วยการลดแรงบิดริปเปิลให้น้อยที่สุด

การออกแบบแบบกะทัดรัดและโปรไฟล์ต่ำ

ด้วยเทคโนโลยีการออกแบบโครงสร้างระดับสูง ทำให้ได้การออกแบบแบบกะทัดรัดและโปรไฟล์ต่ำ การออกแบบนี้ช่วยให้ใช้พื้นที่ติดตั้งน้อยและมีจุดศูนย์ถ่วงต่ำ

เอนโค้เดอร์ตำแหน่งสัมบูรณ์ความละเอียดสูง

Direct Drive Motorมาพร้อมกับเอนโค้เดอร์ตำแหน่งสัมบูรณ์ความละเอียดสูง (1,000,000 ถึง 4,000,000 พัลส์/รอบ) เป็นมาตรฐาน ทำให้ได้เครื่องจักรที่มีความแม่นยำสูง

ช่วงเส้นผ่านศูนย์กลางเพลากลวง: ø20 mm ถึง 104 mm

มอเตอร์มาพร้อมกับเพลากลวงขนาดใหญ่จากการใช้ตลับลูกปืนและเอนโค้เดอร์ที่มีเส้นผ่านศูนย์กลางใหญ่ ทำให้สามารถร้อยสายเคเบิลและท่ออากาศผ่านได้

ความทนทานต่อสภาพแวดล้อมที่เพิ่มขึ้น

Direct Drive Motorมีความทนทานต่อสภาพแวดล้อม ออกแบบสำหรับความสูง 2000 ม. และอุณหภูมิแวดล้อม 60 ℃ ^*1

เพื่อประสิทธิภาพเครื่องจักรที่สูงขึ้น

• เหมาะสำหรับการทำงานที่ความเร็วต่ำและแรงบิดสูง
• ได้การวางตำแหน่งที่แม่นยำสูงเนื่องจากมอเตอร์เชื่อมต่อโดยตรงกับโหลด

เพื่อการใช้งานที่ง่ายขึ้น

• เนื่องจากไม่จำเป็นต้องใช้การส่งกำลังทางกลไกอีกต่อไป จึงไม่มีแบ็คแลชและการสึกหรอ ทำให้การทำงานราบเรียบโดยมีเสียงรบกวนน้อยลง ระบบสะอาด และบำรุงรักษาง่าย
• ระบบต้องการชิ้นส่วนน้อยลง

เพื่อการกำหนดค่าเครื่องจักรที่ยืดหยุ่น

• ได้เครื่องจักรที่เรียบง่าย กะทัดรัด และมีความแข็งแรงสูง
• ความเสถียรของเครื่องจักรเพิ่มขึ้นด้วยการออกแบบโปรไฟล์ต่ำและจุดศูนย์ถ่วงต่ำ
• มอเตอร์มีโรเตอร์ภายในพร้อมเพลากลวงที่ช่วยให้สายเคเบิลและท่อผ่านได้

[ไม่มีการส่งกำลังทางกลไก ไม่มีการบิดงอหรือการเสียรูป]

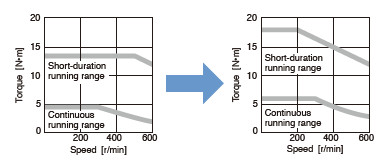

แรงบิดพิกัดและสูงสุดของ TM-RG2M004E30/TM-RU2M004E30 จะเพิ่มขึ้นเมื่อใช้ร่วมกับชุดขยายสัญญาณเซอร์โวที่มีความจุมากขึ้น
ตัวอย่างเช่น เมื่อใช้ชุดขยายสัญญาณเซอร์โว MR-J5-40G(-RJ) แทน MR-J5-20G(-RJ) แรงบิดพิกัดและสูงสุดจะเพิ่มขึ้นดังนี้: แรงบิดพิกัด: จาก 4.5 N·m เป็น 6 N·m แรงบิดสูงสุด: จาก 13.5 N·m เป็น 18 N·m
