Human-Machine Interfaces (HMIs)-GOT FA Application Package iQ Monozukuri

ใช้งานที่หน้างานการผลิตได้ง่าย!

Contents Publisher ช่วยตั้งค่าเนื้อหาที่จะแสดงบนจอภาพ ANDON ได้ง่าย เช่น แผนการผลิต สถานะเวลาทำงาน และข้อความ

• การตั้งค่าตารางเวลา
• ภาพการตั้งค่าตารางเวลาและการแสดงผล ANDON
• วิธีตั้งค่า Contents Publisher
• จัดการระบบ ANDON หลายระบบพร้อมกันได้!
• ส่งออก/นำเข้าตารางเวลา
• ป้อนแผนการผลิตจาก on-site GOT
• สลับหน้าจอ ANDON ด้วยการควบคุมระยะไกลจากแท็บเล็ตได้!
• แสดงผลการผลิตเป็นตัวเลขและกราฟ (กราฟความคืบหน้า)
• แสดงแผนและผลการผลิตของหลายผลิตภัณฑ์ในหน้าจอเดียว

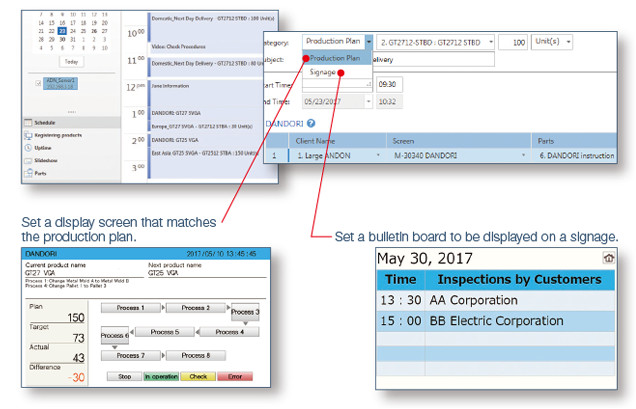

การตั้งค่าตารางเวลา Contents Publisher

สามารถตั้งค่าหน้าจอคำแนะนำ DANDORI ตามแผนการผลิต และตั้งค่าหน้าจอที่ต้องการแสดงบนหน้าจอป้ายประกาศ (กระดานประกาศ ฯลฯ) ได้ง่าย

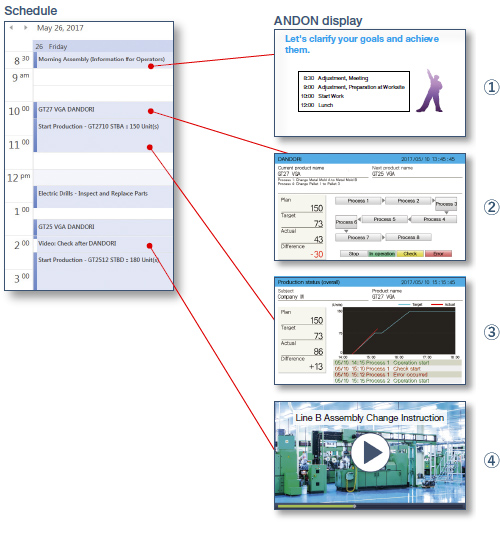

ภาพการตั้งค่าตารางเวลาและการแสดงผล ANDON Contents Publisher

การแสดงผล ANDON จะสลับตามลำดับตามการตั้งค่าตารางเวลา

วิธีตั้งค่า Contents Publisher Contents Publisher

สามารถตั้งค่าและเปลี่ยนการแสดงผลหน้าจอ ANDON ได้ด้วยการตั้งค่าง่าย ๆ ของ Contents Publisher แม้ไม่มีความรู้ด้านการเขียนโปรแกรมเพื่อสร้างระบบ ANDON

คลิกที่นี่สำหรับวิดีโอคู่มือเริ่มต้นใช้งาน Contents Publisher

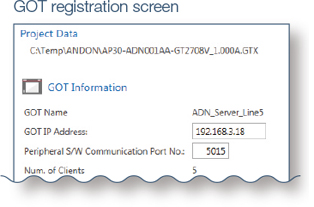

1）การลงทะเบียน GOT

ลงทะเบียนข้อมูลของ GOT ซึ่งเป็นเซิร์ฟเวอร์ที่จัดการ ANDON

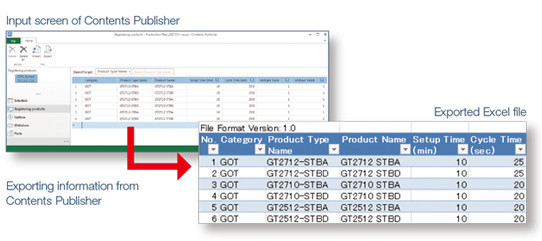

2）การลงทะเบียนข้อมูลผลิตภัณฑ์

ลงทะเบียนข้อมูลของผลิตภัณฑ์ที่จะผลิต
นอกจากป้อนข้อมูลลงใน Contents Publisher โดยตรงแล้ว ยังสามารถส่งออกข้อมูลเป็นไฟล์ Excel (.xlsx) แก้ไขข้อมูลผลิตภัณฑ์พร้อมกัน แล้วนำเข้าข้อมูลกลับได้

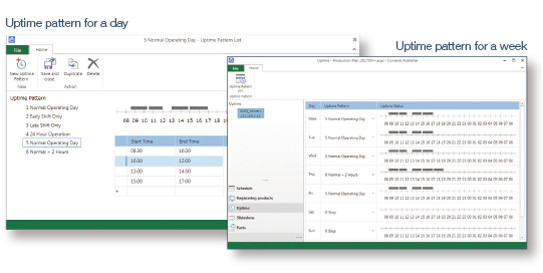

3）การตั้งค่าเวลาทำงาน

ตั้งค่ารูปแบบเวลาทำงาน (ชั่วโมงทำงาน ช่วงพัก และอื่น ๆ) ของหน้างานการผลิตสำหรับรายวันและรายสัปดาห์

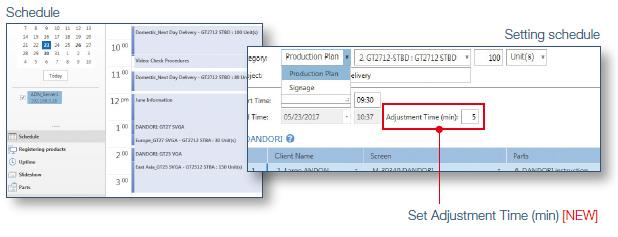

4）การตั้งค่าตารางเวลา

ตั้งค่าตารางเวลาตามแผนการผลิต
สามารถตั้งเวลาปรับตั้งได้ เนื่องจากเวลาที่ต้องใช้สำหรับงานปรับตั้งแตกต่างกันระหว่างผู้ปฏิบัติงานที่ชำนาญและยังไม่ชำนาญ

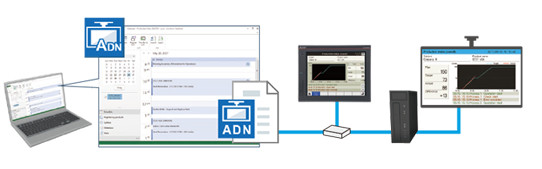

5）การถ่ายโอนตารางเวลา

ถ่ายโอนตารางเวลาที่ตั้งไว้ไปยัง GOT เพื่อแสดงผล ANDON

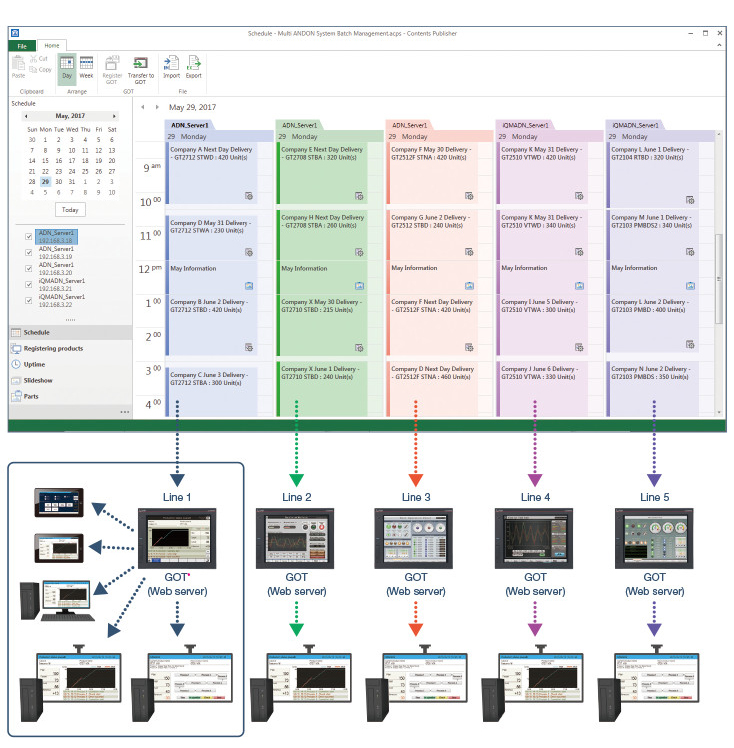

จัดการระบบ ANDON หลายระบบพร้อมกันได้! Contents Publisher

เมื่อลงทะเบียน ANDON GOT หลายเครื่อง จะสามารถจัดการหน้าจอที่แสดงบน ANDON ได้พร้อมกัน (สูงสุด 5 GOT)
Contents Publisher จัดการ ANDON GOT หลายเครื่องที่ติดตั้งในอุปกรณ์เดียวกันหรือไลน์การผลิตเดียวกัน ทำให้สะท้อนการเปลี่ยนแปลงข้อมูลแผนการผลิตและกระดานประกาศได้พร้อมกัน

• * ไคลเอนต์ (เทอร์มินัลแสดงผล) สูงสุด 5 เครื่องสามารถแสดงข้อมูล ANDON ผ่าน GOT (เว็บเซิร์ฟเวอร์) 1 เครื่องได้

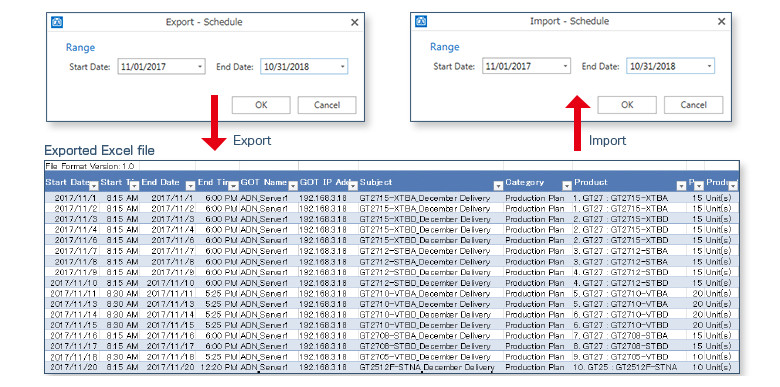

ส่งออก/นำเข้าตารางเวลา Contents Publisher

เมื่อต้องการเปลี่ยนตารางเวลา (แผนการผลิตหรือหน้าจอป้ายประกาศ) พร้อมกัน สามารถส่งออกตารางเวลาแล้วแก้ไขพร้อมกันใน Excel ได้
สามารถกำหนดช่วงเป้าหมายตามวันที่ จึงเปลี่ยนตารางเวลาของช่วงเวลาที่ต้องการ (สูงสุด 1 ปี) ได้ในครั้งเดียว ใหม่

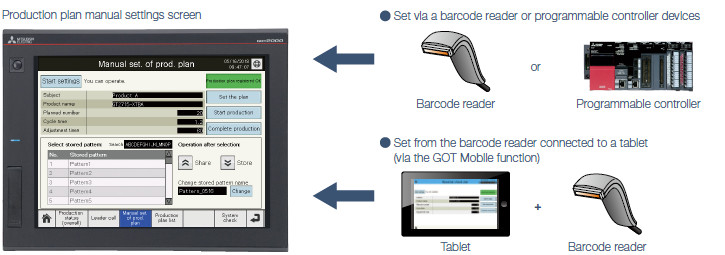

ป้อนแผนการผลิตจาก on-site GOT ใหม่ หน้าจอเทมเพลต

บนหน้าจอตั้งค่าแผนการผลิตด้วยตนเอง สามารถป้อนแผนการผลิตจาก on-site GOT ได้ โดยตั้งค่าสำหรับแต่ละผลิตภัณฑ์ผ่านเครื่องอ่านบาร์โค้ดหรืออุปกรณ์คอนโทรลเลอร์แบบโปรแกรมได้ และยังลงทะเบียนรูปแบบที่ใช้บ่อยได้

• * นอกจากวิธีตั้งค่าด้วยตนเองข้างต้น ยังสามารถตั้งค่าหรือเปลี่ยนแผนการผลิตด้วย Contents Publisher หรือ ANDON DB (database) ได้ โปรดทราบว่าวิธีเหล่านี้ไม่สามารถใช้ร่วมกับวิธีตั้งค่าด้วยตนเองได้

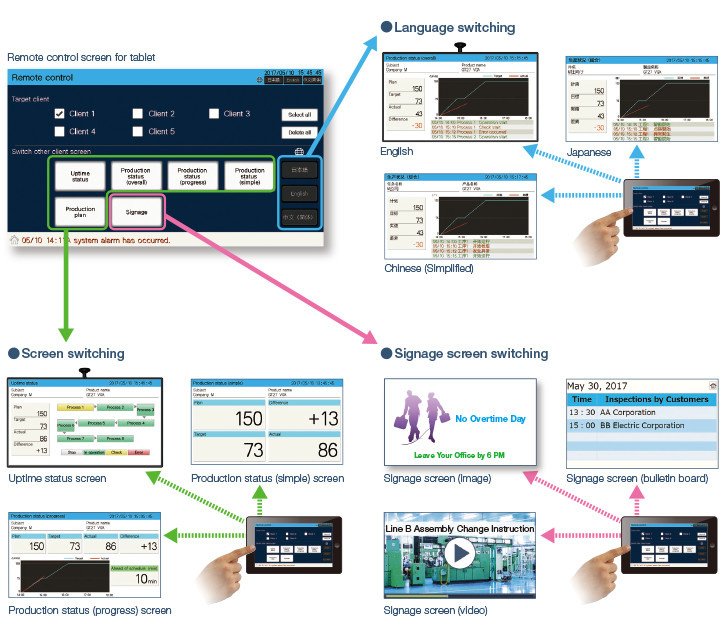

สลับหน้าจอ ANDON ด้วยการควบคุมระยะไกลจากแท็บเล็ตได้! หน้าจอเทมเพลต

สามารถสลับหน้าจอแสดงผลของจอภาพ ANDON ที่ระบุและภาษาที่แสดงได้ด้วยการควบคุมระยะไกล

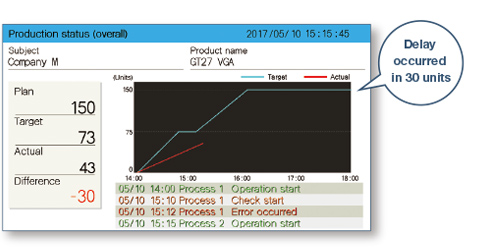

แสดงผลการผลิตเป็นตัวเลขและกราฟ (กราฟความคืบหน้า) หน้าจอเทมเพลต

หน้าจอสถานะการผลิต (ภาพรวม) แสดงค่าตามแผนการผลิต ค่าเป้าหมาย ค่าจริง และความแตกต่างระหว่างค่าเป้าหมายกับค่าจริงเป็นตัวเลข อีกทั้งยังตรวจพบความล่าช้าได้ทันเวลา เพราะตรวจสอบความแตกต่างระหว่างค่าเป้าหมายกับผลการผลิตเป็นกราฟบนกราฟความคืบหน้าได้

แสดงปัญหาให้เห็นชัด

ตรวจสอบความล่าช้าในการผลิตเมื่อเทียบกับเป้าหมายและสถานะการเกิดสัญญาณเตือนบนกราฟความคืบหน้าได้

วางแผนมาตรการรับมือ

หน้าจอนี้ช่วยวางแผนมาตรการ เช่น การเปลี่ยนแผนการผลิต

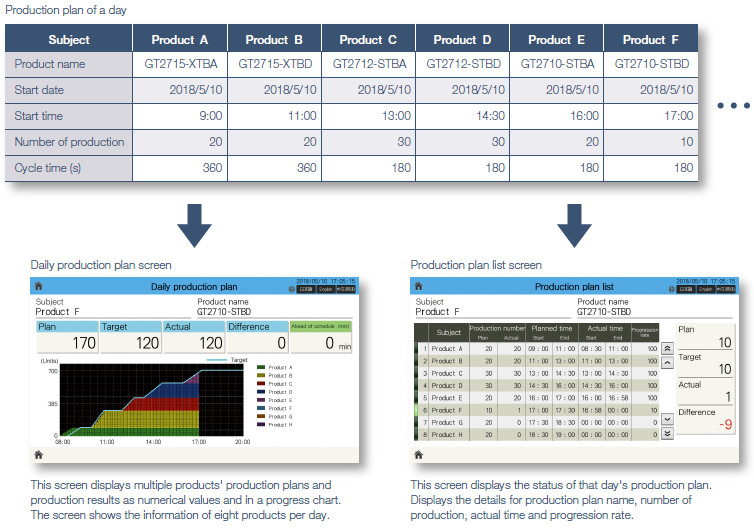

แสดงแผนและผลการผลิตของหลายผลิตภัณฑ์ในหน้าจอเดียว ใหม่ หน้าจอเทมเพลต

เมื่อผลิตหลายผลิตภัณฑ์ในหนึ่งวัน สามารถแสดงแผนการผลิตและผลการผลิตของวันนั้นเป็นกราฟความคืบหน้าเดียวได้ และตรวจสอบแผนการผลิตกับผลการผลิตของวันนั้นในหน้าจอเดียวบนหน้าจอรายการแผนการผลิต
