Human-Machine Interfaces (HMIs)-GOT GOT2000 Series

ฟีเจอร์การบำรุงรักษา การแก้ไขปัญหา และการวินิจฉัย

ตรวจสอบสถานะโมดูล PLC
ฟังก์ชัน System Launcher

พบปัญหาใช่ไหม

จะตรวจสอบสถานะของระบบคอนโทรลเลอร์แบบโปรแกรมได้โดยไม่ใช้คอมพิวเตอร์ได้หรือไม่

GOT ช่วยแก้ปัญหาของคุณได้

สำหรับรายละเอียด โปรดดูที่นี่

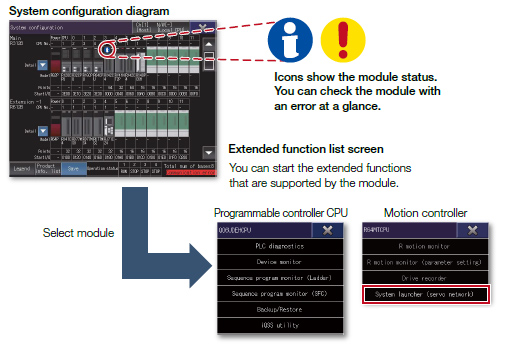

แผนภาพการกำหนดค่าแบบกราฟิกแสดงสถานะโมดูล เมื่อแตะโมดูล ระบบจะแสดงรายการฟังก์ชันขยาย และช่วยให้งานบำรุงรักษามีประสิทธิภาพ

คุณสมบัติของฟังก์ชัน

ตรวจสอบระบบคอนโทรลเลอร์แบบโปรแกรมได้บน GOT ได้ง่ายโดยไม่ต้องใช้คอมพิวเตอร์ที่หน้างานการผลิต

เริ่มฟังก์ชันขยายได้รวดเร็ว

เมื่อแตะโมดูลในแผนภาพการกำหนดค่าระบบ ระบบจะแสดงรายการฟังก์ชันขยายที่ใช้ได้กับโมดูลนั้น

ตัวอย่าง System Launcher (servo network)

สำหรับรายละเอียด โปรดดูที่นี่

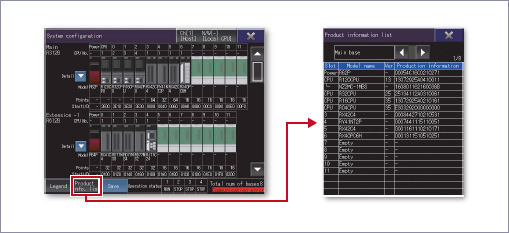

ตรวจสอบข้อมูลผลิตภัณฑ์ของโมดูล

ตรวจสอบข้อมูลผลิตภัณฑ์ เช่น หมายเลขการผลิต ที่ได้จากโมดูลในรูปแบบรายการได้

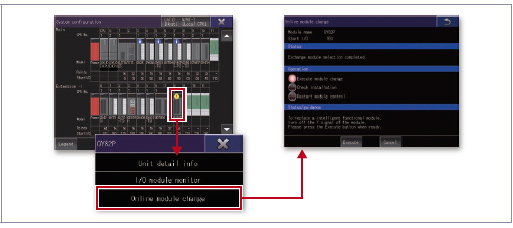

ฟังก์ชันเปลี่ยนโมดูลออนไลน์

GOT สามารถสั่งให้คอนโทรลเลอร์แบบโปรแกรมได้ทำการเปลี่ยนโมดูลออนไลน์ได้
(โมดูลที่ใช้งานได้แสดงไว้ด้านล่างของหน้านี้)

รายละเอียดข้อมูลจำเพาะและข้อจำกัด

●รุ่นเป้าหมาย

RCPU, QCPU (Q mode), LCPU, Motion CPU (MELSEC iQ-R Series/Q Series), CNC (C80, C70), robot controller (FR ซีรีส์ (CR800-R (R16RTCPU), CR800-Q (Q172DSRCPU)), F ซีรีส์ (CR750-Q (Q172DRCPU), CR751-Q (Q172DRCPU)), SQ ซีรีส์ CRnQ-700 (Q172DRCPU))

●ประเภทการเชื่อมต่อที่รองรับ ^*1

การเชื่อมต่อ Ethernet, การเชื่อมต่อ CPU โดยตรง (serial), การเชื่อมต่อแบบ serial communication, การเชื่อมต่อ CC-Link IE TSN, การเชื่อมต่อ CC-Link IE Controller Network, การเชื่อมต่อ CC-Link IE Field Network, การเชื่อมต่อ CC-Link, การเชื่อมต่อแบบ bus, การเชื่อมต่อ MELSECNET

• *1 สำหรับรายละเอียดเกี่ยวกับรุ่นที่เชื่อมต่อได้ของแต่ละประเภทการเชื่อมต่อ โปรดดู "รายการรุ่นที่เชื่อมต่อได้" ใน GOT2000 Series/GOT SIMPLE Series แค็ตตาล็อก

●ฟังก์ชันขยายที่เริ่มจาก System Launcher ได้

Device monitor, โปรแกรมลำดับการทำงาน monitor (iQ-R ladder/Ladder), โปรแกรมลำดับการทำงาน monitor (SFC), network monitor, R motion monitor, Q motion monitor, intelligent module monitor, backup/restoration ^*1 , R motion SFC monitor, Q motion SFC monitor, CNC monitor 2, CNC monitor, I/O ข้อมูล CNC, CNC โปรแกรมการตัดเฉือน edit, iQSS utility, การวินิจฉัย CC-Link IE TSN/CC-Link IE Field Network, drive recorder, system launcher (servo network), servo amplifier graph

• *1 การตั้งค่าหมายเลข CPU จะไม่ถูกถ่ายโอน เฉพาะ channel ของคอนโทรลเลอร์ที่เชื่อมต่อเท่านั้นที่จะอยู่ในสถานะเลือก

●โมดูลที่ใช้กับการเปลี่ยนโมดูลออนไลน์ได้

QCPU (Q mode) อินพุต/เอาต์พุต/I/O module, analog อินพุต/เอาต์พุต module, temperature input/temperature control module, loop control module, pulse input module
