Human-Machine Interfaces (HMIs)-GOT GOT SIMPLE Series

ข้อมูลจำเพาะ

ข้อมูลจำเพาะทั่วไป

รายการ ข้อมูลจำเพาะ
อุณหภูมิแวดล้อมขณะใช้งาน *1 0 ℃ ถึง 50 ℃
อุณหภูมิแวดล้อมขณะจัดเก็บ -20 ℃ ถึง 60 ℃
ความชื้นแวดล้อมขณะใช้งาน/จัดเก็บ 10% RH ถึง 90% RH, ไม่เกิดการควบแน่น *2
ความทนทานต่อการสั่นสะเทือน เป็นไปตาม
IEC 61131-2 *6 		  ความถี่ ความเร่ง แอมพลิจูดครึ่งช่วง จำนวนการกวาด
ภายใต้การสั่นสะเทือนเป็นช่วง 5 ถึง 8.4 Hz - 3.5 mm 10 ครั้งในแต่ละ
ทิศทาง X, Y หรือ Z
8.4 ถึง 150 Hz 9.8 m/s² -
ภายใต้การสั่นสะเทือนต่อเนื่อง 5 ถึง 8.4 Hz - 1.75 mm -
8.4 ถึง 150 Hz 4.9 m/s² -
ความทนทานต่อแรงกระแทก เป็นไปตาม IEC 61131-2 *6
(147 m/s² (15G), 3 ครั้งในแต่ละทิศทาง X, Y หรือ Z)
บรรยากาศแวดล้อมขณะใช้งาน ต้องไม่มีควันน้ำมัน ก๊าซกัดกร่อน ก๊าซไวไฟ ฝุ่นนำไฟฟ้ามากเกินไป และแสงแดดโดยตรง
(เช่นเดียวกับขณะจัดเก็บ)
ระดับความสูงขณะใช้งาน *3 2000 m หรือต่ำกว่า
สถานที่ติดตั้ง ภายในตู้ควบคุม
หมวดหมู่แรงดันเกิน *4 Ⅱ หรือต่ำกว่า
ระดับมลภาวะ *5 2 หรือต่ำกว่า
วิธีระบายความร้อน ระบายความร้อนด้วยตัวเอง
การต่อสายดิน ต่อสายดินด้วยค่าความต้านทานดิน 100 Ω หรือต่ำกว่า โดยใช้สายดินที่มีพื้นที่หน้าตัด 2 mm 2 ขึ้นไป หากทำไม่ได้ ให้ต่อสายดินเข้ากับตู้ควบคุม
  • *1 รวมอุณหภูมิภายในตู้ควบคุมที่ติดตั้ง GOT
  • *2 หากอุณหภูมิแวดล้อมเกิน 40 ℃ ความชื้นสัมบูรณ์ต้องไม่เกิน 90% RH ที่ 40 ℃
  • *3 ห้ามใช้งานหรือจัดเก็บ GOT ภายใต้ความดันที่สูงกว่าความดันบรรยากาศที่ระดับความสูง 0 m เพราะอาจทำให้ทำงานผิดปกติ
    การไล่อากาศด้วยการเพิ่มแรงดันในตู้ควบคุมอาจทำให้เกิดช่องว่างระหว่างแผ่นผิวหน้ากับแผงสัมผัส ส่งผลให้แผงสัมผัสตอบสนองไม่ดีพอหรือแผ่นผิวหน้าหลุดออก
  • *4 ระบุส่วนของแหล่งจ่ายไฟที่คาดว่าอุปกรณ์จะเชื่อมต่ออยู่ ระหว่างเครือข่ายจ่ายไฟสาธารณะกับเครื่องจักรภายในสถานที่ หมวดหมู่ II ใช้กับอุปกรณ์ที่รับไฟจากระบบติดตั้งถาวร
    ระดับแรงดันกระชากทนทานของอุปกรณ์ที่มีแรงดันพิกัดสูงสุด 300 V คือ 2500 V
  • *5 ระบุอัตราการเกิดวัสดุนำไฟฟ้าในสภาพแวดล้อมที่ใช้อุปกรณ์ ระดับมลภาวะ 2 หมายถึงสภาพแวดล้อมที่โดยปกติมีเพียงมลภาวะไม่นำไฟฟ้า แต่อาจเกิดการนำไฟฟ้าชั่วคราวจากการควบแน่นได้ตามเงื่อนไข
  • *6 นิยามของ 1G ใน IEC 61131-2 ED.3 เปลี่ยนจาก 9.8 m/s² เป็น 10 m/s² ผลิตภัณฑ์นี้ทดสอบตามนิยามเดิมคือ 1G = 9.8 m/s²

ข้อมูลจำเพาะแหล่งจ่ายไฟ

รายการ ข้อมูลจำเพาะ
GS2110-WTBD-N GS2107-WTBD-N
แรงดันแหล่งจ่ายไฟ 24 V DC (+10%, -15%), แรงดันริปเปิล 200 mV หรือต่ำกว่า
การใช้พลังงาน ภายใต้โหลดสูงสุด 7.6 W (317 mA/24 V) หรือต่ำกว่า 6.5 W (271 mA/24 V) หรือต่ำกว่า
เมื่อปิดแบ็คไลท์ 3.8 W (158 mA/24 V) หรือต่ำกว่า 3.8 W (158 mA/24 V) หรือต่ำกว่า
กระแสพุ่งสูง 17 A หรือต่ำกว่า (6 ms, อุณหภูมิแวดล้อม 25 ℃, ที่โหลดสูงสุด)
เวลาที่ยอมให้ไฟดับชั่วขณะ ภายใน 5 ms
ภูมิคุ้มกันสัญญาณรบกวน เป็นไปตาม IEC61000-4-4, 2 kV (สายแหล่งจ่ายไฟ)
แรงดันทนทาน 350 V AC เป็นเวลา 1 นาที ระหว่างขั้วแหล่งจ่ายไฟกับกราวด์
ความต้านทานฉนวน 500 V DC ระหว่างขั้วแหล่งจ่ายไฟกับกราวด์ วัดได้ 10 MΩ ขึ้นไปด้วยเครื่องทดสอบความต้านทานฉนวน

สถานะการรองรับมาตรฐานและกฎหมายต่าง ๆ (CE, UKCA, ATEX, UL/cUL, KC, KCs
และการรับรองทางทะเล [ABS/BV/DNV/LR/NK/RINA] ข้อมูล ณ เดือนมิถุนายน 2023)
โปรดดู " มาตรฐานและการรับรองผลิตภัณฑ์ "

ใช้งานและจัดเก็บ GOT ในสภาพแวดล้อมที่ไม่มีแสงแดดโดยตรง อุณหภูมิสูง ฝุ่น ความชื้น และการสั่นสะเทือน

ข้อมูลจำเพาะสมรรถนะ

รายการ ข้อมูลจำเพาะ
GS2110-WTBD-N GS2107-WTBD-N
ส่วนแสดงผล *1*2 อุปกรณ์แสดงผล LCD สี TFT
ขนาดหน้าจอ จอกว้าง 10 นิ้ว จอกว้าง 7 นิ้ว
ความละเอียด WVGA: 800 × 480 จุด
ขนาดการแสดงผล 222(8.74) (W) × 132.5(5.22) (H) mm(inch) 154(6.06) (W) × 85.9(3.38) (H) mm(inch)
จำนวนตัวอักษรที่แสดง 16-dot standard font: 50 characters × 30 lines (two-byte characters)
12-dot standard font: 66 characters × 40 lines (two-byte characters)
สีที่แสดง 65536 สี
การปรับความสว่าง ปรับได้ 32 ระดับ
แบ็คไลท์ *4 LED (เปลี่ยนไม่ได้)
แผงสัมผัส *3*9 ชนิด ฟิล์มต้านทานแบบ Analog
ขนาดปุ่ม ค่าต่ำสุด 2 × 2 จุด *7 (ต่อปุ่ม)
การกดพร้อมกัน ไม่รองรับ *5 (แตะได้เพียง 1 จุด)
อายุการใช้งาน แตะได้ 1 ล้านครั้งขึ้นไป (แรงกดใช้งาน: 0.98 N หรือต่ำกว่า)
สีแผง สีดำ
หน่วยความจำ ความจุหน่วยความจำ หน่วยความจำสำหรับจัดเก็บ (ROM) *10 : 32 MB (หน่วยความจำผู้ใช้: 15 MB)
หน่วยความจำสำหรับการทำงาน (RAM): 128 MB (หน่วยความจำผู้ใช้: 64 MB *11 )
อายุการใช้งาน
(จำนวนครั้งในการเขียน) 		100000 ครั้ง
อินเทอร์เฟซในตัว RS-422/485 1 ช่อง
ความเร็วการส่งข้อมูล: 115200, 57600, 38400, 19200, 9600, 4800 bps
รูปทรงคอนเน็กเตอร์: D-sub 9 พิน (ตัวเมีย)
ตัวต้านทานปลายทาง: 330 Ω, 110 Ω, OPEN (เลือกได้ด้วยสวิตช์ตั้งค่าตัวต้านทานปลายทาง)
RS-232 1 ช่อง
ความเร็วการส่งข้อมูล: 115200, 57600, 38400, 19200, 9600, 4800 bps
รูปทรงคอนเน็กเตอร์: D-sub 9 พิน (ตัวผู้)
Ethernet 1 ช่อง
วิธีถ่ายโอนข้อมูล: 100BASE-TX, 10BASE-T
รูปทรงคอนเน็กเตอร์: RJ45 (แจ็คโมดูลาร์) AUTO MDI/MDI-X
USB (device) 1 ช่อง (ด้านหลัง)
เวอร์ชัน USB: USB 1.1 (Full-Speed 12 Mbps) รูปทรงคอนเน็กเตอร์: USB Mini-B
การ์ดหน่วยความจำ SD *10 1 ช่อง, รองรับ SDHC (สูงสุด 32 GB)
เอาต์พุตสัญญาณเสียง เสียงเดี่ยว (ปรับความยาวเสียงได้)
โครงสร้างป้องกัน *6 ด้านหน้า: IP65F *8
มาตรฐานความปลอดภัย กฎหมายวิทยุ (ข้อมูล ณ เดือนสิงหาคม 2024) CE, UKCA, UL, cUL, KC
มิติภายนอก 272(10.71) (W) × 214(8.43) (H) × 56(2.20) (D) mm(inch) 206(8.11) (W) × 155(6.10) (H) × 50(1.97) (D) mm(inch)
ขนาดตัดแผง 258(10.16) (W) × 200(7.87) (H) mm(inch) 191(7.52) (W) × 137(5.39) (H) mm(inch)
น้ำหนัก (ไม่รวมฟิตติ้ง) 1.3(2.9) kg(lb) 0.9(2.0) kg(lb)
ซอฟต์แวร์ที่รองรับ GT Works3 เวอร์ชัน 1.320J ขึ้นไป *12
  • *1 ตามคุณลักษณะของแผงจอผลึกเหลว อาจมีจุดสว่าง (ติดตลอด) และจุดมืด (ไม่ติด) ปรากฏบนแผง เนื่องจากแผงจอผลึกเหลวประกอบด้วยองค์ประกอบการแสดงผลจำนวนมาก จึงไม่สามารถลดจุดสว่างและจุดมืดให้เป็นศูนย์ได้ ความแตกต่างของแต่ละแผงอาจทำให้สี ความสว่างไม่สม่ำเสมอ และการกะพริบแตกต่างกัน โปรดทราบว่าปรากฏการณ์เหล่านี้เป็นคุณลักษณะของแผงจอผลึกเหลว ไม่ได้หมายความว่าผลิตภัณฑ์มีข้อบกพร่องหรือเสียหาย
  • *2 อาจเกิดการกะพริบจากการสั่นสะเทือน แรงกระแทก หรือสีที่แสดง
  • *3 เมื่อใช้สไตลัส แผงสัมผัสมีอายุการใช้งาน 100000 ครั้ง สไตลัสต้องเป็นไปตามข้อมูลจำเพาะต่อไปนี้
    •วัสดุ: เรซินโพลีอะซีทัล •รัศมีปลาย: 0.8 mm ขึ้นไป
  • *4 เพื่อป้องกันส่วนแสดงผลเกิดภาพค้างและยืดอายุแบ็คไลท์ ให้เปิดใช้ฟังก์ชันพักหน้าจอและปิดแบ็คไลท์
  • *5 หากแตะแผงสัมผัสพร้อมกันตั้งแต่ 2 จุดขึ้นไป สวิตช์ในตำแหน่งที่ไม่ตั้งใจอาจทำงานได้ ห้ามแตะแผงสัมผัสพร้อมกันตั้งแต่ 2 จุดขึ้นไป
  • *6 โปรดทราบว่าโครงสร้างนี้ไม่ได้รับประกันการป้องกันในทุกสภาพแวดล้อมของผู้ใช้ GOT อาจไม่สามารถใช้งานได้ในบางสภาพแวดล้อมที่มีน้ำมันหรือสารเคมีกระเด็นใส่เป็นเวลานาน หรืออยู่ในละอองน้ำมัน
  • *7 ขนาดขั้นต่ำของปุ่มที่จัดวางได้ เพื่อให้ใช้งานผลิตภัณฑ์ได้อย่างปลอดภัย แนะนำให้ตั้งค่าดังนี้
    •ขนาดปุ่ม: 16 × 16 จุดขึ้นไป •ระยะห่างระหว่างปุ่ม: 16 จุดขึ้นไป
  • *8 ตัวอักษรต่อท้าย "F" ของ IP65F เป็นสัญลักษณ์ที่แสดงระดับการป้องกันน้ำมัน โดยอธิบายไว้ในภาคผนวกของมาตรฐานอุตสาหกรรมญี่ปุ่น JIS C 0920
  • *9 การแตะขอบด้านนอกของพื้นที่แสดงผลจริงซ้ำ ๆ อาจทำให้ผลิตภัณฑ์เสียหาย
  • *10 ระหว่างเขียนข้อมูลลงหน่วยความจำสำหรับจัดเก็บ (ROM) หรือการ์ดหน่วยความจำ SD หากปิดไฟ GOT ข้อมูลอาจเสียหายและทำให้ GOT หยุดทำงาน
  • *11 สามารถใช้หน่วยความจำสำหรับการทำงาน (RAM) ได้สูงสุด 64 MB โดยเขียน BootOS ที่มีเวอร์ชันแอปพลิเคชันระบบพื้นฐาน 01.55.*** ขึ้นไป และโปรดออกแบบหน้าจอ GOT ด้วย GT Works3 เวอร์ชัน 1.320J
  • *12 หากต้องการใช้ฟังก์ชันใหม่ ต้องใช้ GT Works3 เวอร์ชันล่าสุด

มิติภายนอก

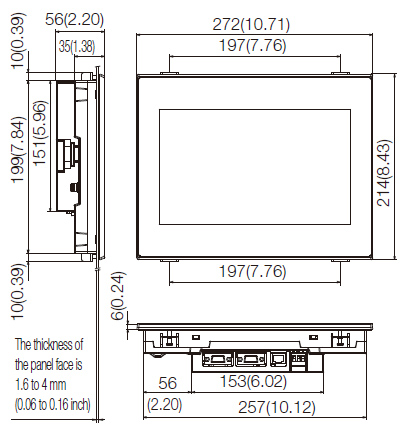

GS2110-WTBD-N

GS2110-WTBD-N

[หน่วย: mm (inch)]

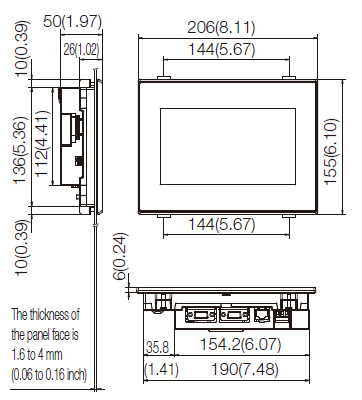

GS2107-WTBD-N

GS2107-WTBD-N

[หน่วย: mm (inch)]

ชื่อส่วนประกอบ

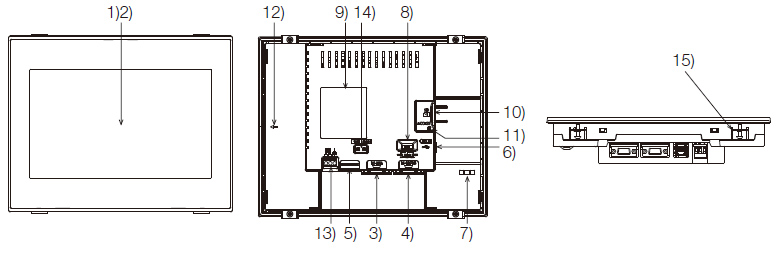

GS2110-WTBD-N

GS2110-WTBD-N

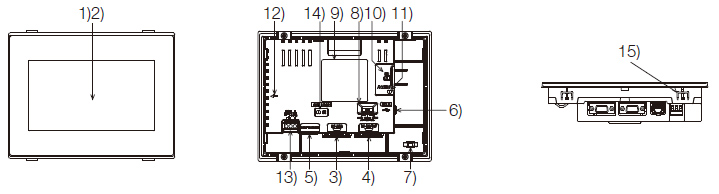

GS2107-WTBD-N

GS2107-WTBD-N
  • 1) ส่วนแสดงผล
  • 2) แผงสัมผัส
  • 3) อินเทอร์เฟซ RS-232
  • 4) อินเทอร์เฟซ RS-422/485
  • 5) อินเทอร์เฟซ Ethernet
  • 6) อินเทอร์เฟซ USB (Device)
  • 7) รูสำหรับป้องกันสาย USB หลุด
  • 8) สวิตช์ตั้งค่าตัวต้านทานปลายทาง
  • 9) แผ่นป้ายพิกัด
  • 10) อินเทอร์เฟซการ์ดหน่วยความจำ SD
  • 11) LED แสดงการเข้าถึงการ์ดหน่วยความจำ SD
  • 12) เครื่องหมายลูกศรสำหรับการติดตั้งแนวตั้ง
  • 13) ขั้วต่อแหล่งจ่ายไฟ
  • 14) LED แสดงสถานะการสื่อสาร Ethernet
  • 15) รูสำหรับฟิตติ้งติดตั้งยูนิต

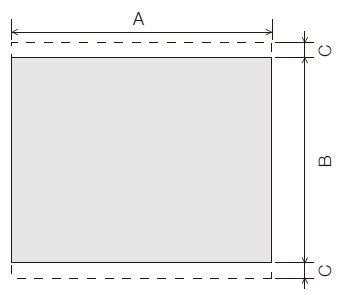

ขนาดตัดแผง

[หน่วย: mm (inch)]

ขนาดหน้าจอ รุ่น A B C *
จอกว้าง 10 นิ้ว GS2110-WTBD-N 258 (10.16) +2 (0.08) 0 (0) 200 (7.87) +2 (0.08) 0 (0) 10 (0.39) ขึ้นไป
จอกว้าง 7 นิ้ว GS2107-WTBD-N 191 (7.52) +2 (0.08) 0 (0) 137 (5.39) +2 (0.08) 0 (0) 10 (0.39) ขึ้นไป
  • * ต้องใช้มิติ C สำหรับติดตั้งฟิตติ้งบนแผงควบคุม
ความหนาแผง

ความหนาแผง: 1.6 ถึง 4 mm (0.06 ถึง 0.16 inch)
