ซิมูเลเตอร์ความเที่ยงตรงสูงช่วยดิจิทัลไลซ์กระบวนการตั้งแต่การออกแบบผลิตภัณฑ์จนถึงการตัดเฉือนทดลอง ช่วยเพิ่มประสิทธิภาพการทำงานและผลิตภาพ
NC Virtual Simulator ช่วยให้ตรวจพบข้อผิดพลาดในการตัดเฉือนได้ตั้งแต่ขั้นตอนออกแบบ จากเดิมที่พบได้เฉพาะตอนตัดเฉือนทดลองเท่านั้น จึงลดเวลาและแรงงานที่ใช้ในการตัดเฉือนทดลองลงได้

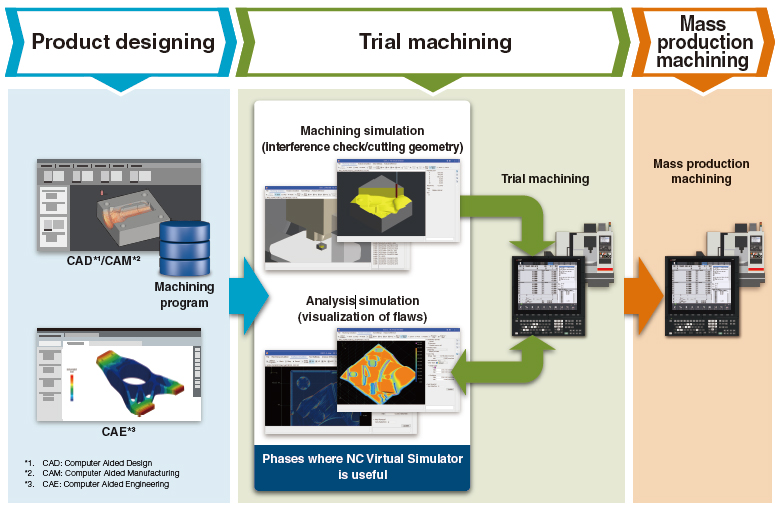

ลดการทดลองตัดเฉือนด้วยการจำลองความเที่ยงตรงสูง
ฟังก์ชันที่หลากหลายช่วยให้ตรวจสอบโปรแกรมตัดเฉือน ตรวจสอบข้อมูลคำสั่งงาน และวิเคราะห์ข้อบกพร่องของผิวสำเร็จ เพื่อช่วยระบุและแก้ไขปัญหาในขั้นตอนการตัดเฉือนทดลอง

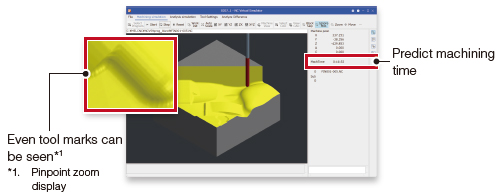

การจำลองชิ้นงาน, การจำลองเครื่องจักร
คำนวณเวลาตัดเฉือนได้อย่างแม่นยำ ด้วยข้อมูลตำแหน่งดิจิทัลที่คำนึงถึงการปรับเรียบ การเร่ง/ลดความเร็ว และการหน่วงตอบสนองของเซอร์โว
การแสดงรูปทรงพื้นผิวที่ความละเอียดสูงขึ้น ช่วยให้ตรวจสอบโปรแกรมตัดเฉือนได้อย่างปลอดภัยและรวดเร็ว

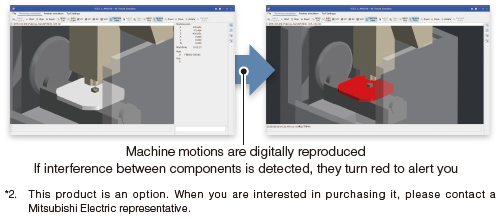

ตรวจสอบได้ว่าเกิดการชนกันของชิ้นส่วนเครื่องจักรระหว่างการทำงานอัตโนมัติหรือไม่ ด้วยแบบจำลองเครื่องจักร
หากตรวจพบการชนกัน ชิ้นส่วนที่ชนจะเปลี่ยนเป็นสีแจ้งเตือนให้เห็นทันที *2
การจำลองเชิงวิเคราะห์

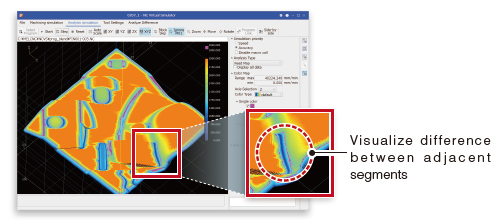

①การแสดงผลแบบแผนที่สี
การเปลี่ยนแปลงของความเร็ว อัตราเร่ง ผลต่างความเร็วระหว่างเซกเมนต์ที่อยู่ติดกัน และข้อมูลอื่น ๆ จะถูกแสดงเป็นแผนที่สี
ช่วยให้ระบุตำแหน่งที่เกิดข้อผิดพลาดในการตัดเฉือนได้
②การเชื่อมโยงไปยังโปรแกรม
เลือกเซกเมนต์บนพื้นผิวจำลองเพื่อระบุบล็อกที่ตรงกันในโปรแกรมตัดเฉือนได้ จึงตรวจสอบและแก้ไขบล็อกของโปรแกรมสำหรับเซกเมนต์ที่พบปัญหาจากการแสดงผลแบบแผนที่สีได้อย่างสะดวก

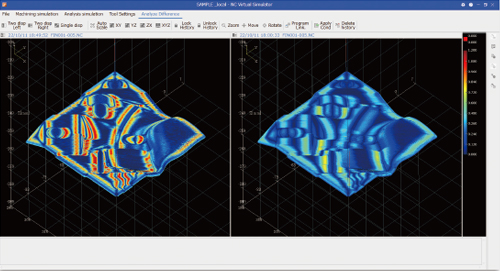

การเปรียบเทียบผลการจำลอง
เปรียบเทียบผลการจำลองกับผลก่อนหน้าที่เก็บไว้เป็นประวัติ จึงตรวจสอบได้ว่าผลการตัดเฉือนเปลี่ยนไปอย่างไรเมื่อเงื่อนไขต่างกัน เช่น พารามิเตอร์ NC

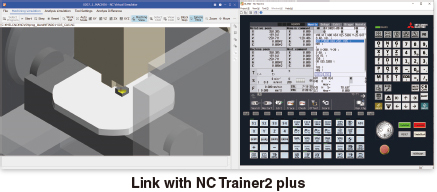

จำลองการออกแบบเครื่องจักรได้ด้วยการเชื่อมต่อกับ NC Trainer2 plus
เมื่อเชื่อมต่อกับ NC Trainer2 plus ผู้ผลิตเครื่องมือกลยังใช้ NC Virtual Simulator ในงานออกแบบเครื่องจักรและพัฒนา user PLC ได้ด้วย

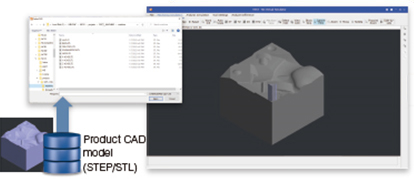

การซ้อนทับแบบจำลอง CAD
โหลดแบบจำลอง CAD ของผลิตภัณฑ์ (STEP/STL) มาซ้อนทับกับการจำลองชิ้นงาน เพื่อตรวจสอบว่ามีกระบวนการตัดเฉือนใดตกหล่นหรือไม่
ข้อกำหนดของระบบ
| รายการ | รายละเอียด |
|---|---|
| คอมพิวเตอร์ | คอมพิวเตอร์ส่วนบุคคลที่มีหน่วยประมวลผลความเร็วสัญญาณนาฬิกา 2.66 GHz ขึ้นไป มี 2 คอร์และ 4 เธรดขึ้นไป (แนะนำ 4 คอร์และ 8 เธรดขึ้นไป) |
| หน่วยความจำ | 8 GB ขึ้นไป |
| พื้นที่ฮาร์ดดิสก์ที่ต้องการ | 4 GB ขึ้นไป (ไม่รวมพื้นที่ที่ระบบปฏิบัติการต้องใช้) |
| OS | Windows ® 10 ขึ้นไป (64 บิต) *3 |
| อินเทอร์เฟซ | 10/100/1000M Ethernet (เฉพาะรุ่นที่เชื่อมต่อเครือข่าย) และ USB 1.1 ขึ้นไป |
| จอแสดงผล | การ์ดแสดงผลและจอภาพที่ความละเอียด HDTV (720p) (1280×720) ขึ้นไป (อย่างน้อย 65,536 สี แนะนำ 16,770,000 สี) และคอมพิวเตอร์ที่มีการ์ดแสดงผลรองรับ OpenGL 4.5 ขึ้นไป |
| ภาษาที่รองรับ | ภาษาญี่ปุ่น/ภาษาอังกฤษ |
| เครื่องจักร | แมชชีนนิ่งเซ็นเตอร์ |
| CNC ที่รองรับ | M800VW/M800VS/M80V/M800W/M800S/M80 Series *4 |
- *3.ใช้งานผ่าน WOW64
- *4.ไม่รองรับ M80VW และ M80W
