ระบบอัตโนมัติโรงงาน

เครื่องมือซอฟต์แวร์ NC Designer2

การออกแบบหน้าจอ

NC Designer2 มอบสภาพแวดล้อมการพัฒนาที่ให้ผู้ผลิตเครื่องจักรปรับแต่งหน้าจอได้อย่างง่ายดาย
มีวิธีพัฒนาหน้าจอให้เลือก 2 แบบ ได้แก่ ระบบอินเทอร์พรีเตอร์ (เขียนโปรแกรมโดยไม่ใช้ C++) สำหรับการพัฒนาหน้าจอแบบง่าย
และระบบคอมไพเลอร์ (เขียนโปรแกรมด้วย C++) สำหรับงานควบคุมที่ซับซ้อน

M800VM80VM800M80E80M700VM70VE70

ภาพรวม

●จะใช้อะไรสร้างหน้าจอเฉพาะตัวเพื่อสร้างความแตกต่างให้เครื่องจักรได้บ้าง

ใช้ NC Designer2!

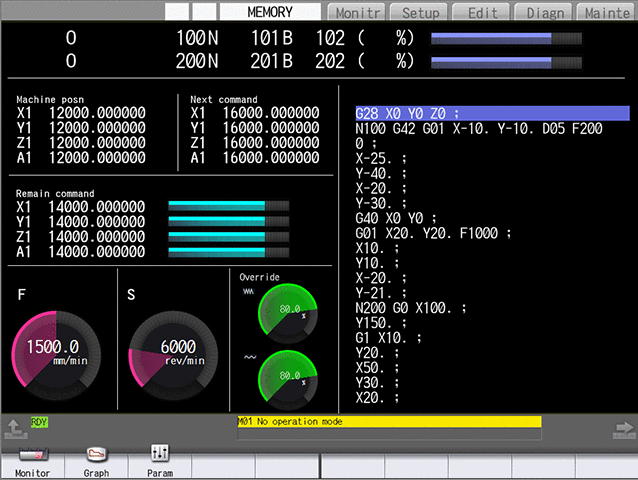

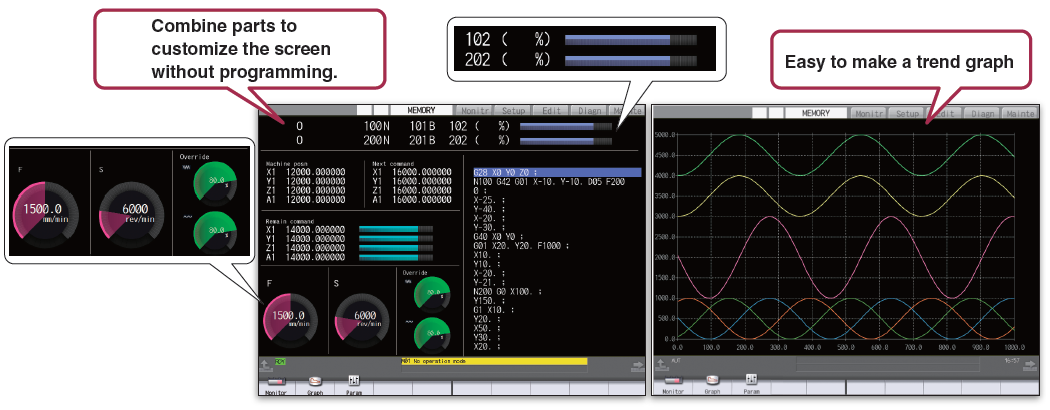

ประกอบชิ้นส่วนเพื่อปรับแต่งหน้าจอได้โดยไม่ต้องเขียนโปรแกรม | สร้างกราฟแนวโน้มได้ง่าย

*กราฟแนวโน้ม (trend graph) เป็นฟังก์ชันควบคุมเฉพาะของ M800V/M80V/M800/M80/E80 Series

Enlarge image

ฟังก์ชัน

  • ลงทะเบียนหน้าจอที่สร้างไว้ในเมนู CNC
    หน้าจอที่สร้างด้วย NC Designer2 ลงทะเบียนเข้าเมนูการทำงานหลัก การตั้งค่า และการแก้ไขได้
  • สร้างหน้าจอแบบกำหนดเองได้ง่ายด้วยเทมเพลตและฟังก์ชันมาโคร
    สร้างหน้าจอได้ง่ายด้วยเทมเพลตหน้าจอมาตรฐานของ Mitsubishi Electric
    เพิ่มกระบวนการเฉพาะตัวได้อย่างสะดวกด้วยภาษามาโคร โดยไม่ต้องใช้ภาษา C
  • C Language Library ที่รองรับการพัฒนาหน้าจออย่างเต็มที่
    นอกจากการวาดภาพแล้ว ฟังก์ชันนี้ยังรองรับการควบคุมอีเวนต์ เช่น การใช้เมาส์และแป้นพิมพ์ รวมถึงฟังก์ชันหน้าต่างที่ขาดไม่ได้ในการสร้าง GUI อย่างระบบหน้าต่าง เป็นต้น

สเปก

ระบบปฏิบัติการที่รองรับ Windows Ⓡ 10/Windows Ⓡ 11
รองรับระบบปฏิบัติการ 32 บิตและ 64 บิต (64 บิตใช้งานผ่าน WOW64)
ภาษาที่รองรับ ภาษาอังกฤษ/ภาษาญี่ปุ่น
ภาษาที่รองรับในหน้าจอที่สร้างเอง ภาษาอังกฤษ/ภาษาญี่ปุ่น/ภาษาเยอรมัน/ภาษาอิตาลี/ภาษาฝรั่งเศส/ภาษาสเปน/ภาษาจีนตัวย่อ/ภาษาจีนตัวเต็ม/ ภาษาเกาหลี/ภาษาโปรตุเกส/ภาษาฮังการี/ภาษาดัตช์/ภาษาสวีเดน/ภาษาตุรกี/ภาษารัสเซีย/ภาษาเช็ก/ภาษาโปแลนด์/ภาษาอินโดนีเซีย/ภาษาเวียดนาม *1
CNC ที่รองรับ M800V/M80V/M800/M80/E80/M700V/M70V/E70 Series

*1.ยกเว้น M700V/M70V/E70 Series
