Programmable Controllers MELSEC คุณสมบัติ -คู่มือการเลือกซื้อ-
คู่มือการเลือกซื้อ MELSEC
ไลน์อัพคอนโทรลเลอร์
| ซีรีส์ | ประเภทโมดูลาร์ | ประเภทโมดูลาร์ | ประเภทไม่มีฐาน |
|---|---|---|---|

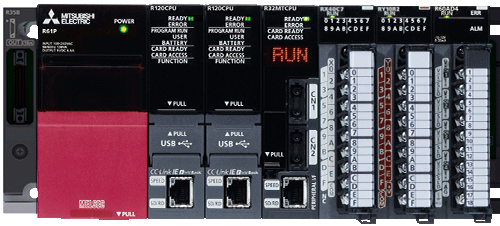

MELSEC iQ-R |

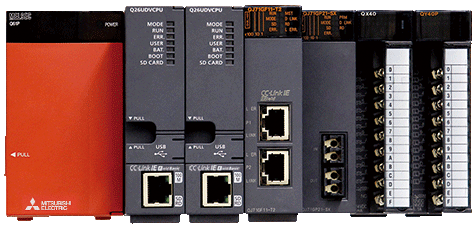

MELSEC-Q |

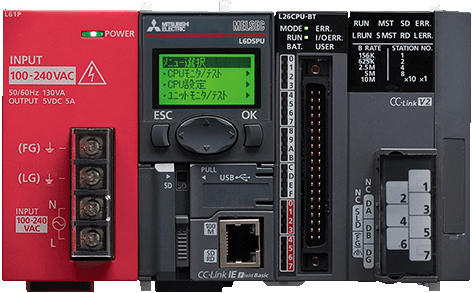

MELSEC-L |
|
| PAC (Programmable automation controller) | Programmable controller CPU | Programmable controller CPU | |
| ไลน์อัพ | •Programmable controller CPU •CC-Link IE embedded CPU •Safety CPU •Process CPU *1 •SIL2 Process CPU •C Controller •MELSECWinCPU •Motion CPU •Robot CPU •CNC CPU |
•Programmable controller CPU (Universal model) •Process CPU (Universal model) •C Controller •Motion CPU •Robot controller •CNC CPU |
•Programmable controller CPU Sink type Source type |
| วิธีการควบคุม | Stored program cyclic operation | Stored program cyclic operation | Stored program cyclic operation |
| โหมดควบคุม I/O | Refresh mode | Refresh mode | Refresh mode |
| ภาษาการเขียนโปรแกรม | •Ladder diagram •Structured text (ST) •Sequential function chart (SFC) *2 •Function block diagram (FBD/LD) •Function block (FB) •C/C++ *3 |
•Ladder diagram •Structured text (ST) •Instruction list •MELSAP3 (SFC), MELSAP-L •Function block diagram (FBD) •Function block (FB) •C/C++ *3 |
•Ladder diagram •Structured text (ST) •Instruction list •MELSAP3 (SFC), MELSAP-L •Function block (FB) |
| สภาพแวดล้อมวิศวกรรม | MELSOFT GX Works3 MELSOFT MT Works2 CW Workbench |
MELSOFT GX Works2 MELSOFT PX Developer MELSOFT MT Works2 CW Workbench |
MELSOFT GX Works2 |
| ขนาดโปรแกรม (K step) | 1200 | 1000 | 260 |
| จำนวนจุด I/O (X/Y) (จุด) | 4096 | 4096 | 4096 |
| หน่วยความจำอุปกรณ์/ป้ายกำกับ/ RAM มาตรฐาน (K byte) | 3380 | 1792 | 768 |
| หน่วยความจำข้อมูล/ROM มาตรฐาน (byte) | 40M | 16M | 2M |
| ความเร็วในการประมวลผล | |||
| คำสั่ง LD (ns) | 0.98 | 1.9 | 9.5 |
| คำสั่ง MOV (ns) | 1.96 | 3.9 | 19 |
| การบวกจุดทศนิยม (µs) | 0.01 | 0.014 | 0.057 |
| อินเทอร์เฟซหน่วยความจำ | |||
| Extended SRAM cassette | ● | ● *4 | ― |
| SD memory card | ● | ● *4 | ● *5 |
| SRAM card, FLASH card, ATA card | ― | ● *6 | ― |
| อินเทอร์เฟซภายนอก | |||
| USB | ● | ● | ● |
| Ethernet (1000BASE-T *7/ 100BASE-TX/ 10BASE-T) |
● | ● *8 | ● *5 |
| RS-232 | ● *9 | ● *10 | ● *11 |
| RS-422/485 | ― | ― | ― |
| หน่วยแสดงผล | ― | ― | ● |
| พอร์ตเชื่อมต่อ CC-Link IE | |||
| Ethernet (1000BASE-T/ 100BASE-TX/ 10BASE-T) |
● *12 | ― | ― |
| การเชื่อมต่อเครือข่าย (adapter/module) | |||
| Ethernet (1000BASE-T *13/ 100BASE-TX/ 10BASE-T) |
● | ● | ● |
| CC-Link IE TSN | ● | ― | ― |
| CC-Link IE Control | ● | ● | ― |
| CC-Link IE Field | ● | ● *14 | ● |
| CC-Link | ● | ● | ● |
| SSCNETⅢ/H | ● | ● | ● |
| AnyWire | ● | ● | ● |
| BACnet ® | ● | ● | ● |
| MODBUS ®/TCP | ● | ● | ● |
| MODBUS ® | ● | ● | ● |
| ข้อมูลจำเพาะทั่วไป | |||
| อุณหภูมิแวดล้อมในการใช้งาน | 0...55℃ (60℃ *15) | 0...55℃ | 0...55℃ |
| คุณสมบัติ/ฟังก์ชันหลัก | •การผลิตแบบสายการผลิต •การควบคุมแบบกระจาย •การควบคุม I/O ขนาดเล็ก •การควบคุม I/O ขนาดใหญ่ •ความปลอดภัย •การซิงค์ระหว่างโมดูล •ฐานข้อมูลในตัว •เครือข่ายแบบบูรณาการ •Multiple CPU •การควบคุมกระบวนการ •การควบคุมความน่าเชื่อถือสูง •การเขียนโปรแกรม C •การบันทึกข้อมูล •IT gateway •การควบคุมการเคลื่อนที่ขั้นสูง •ความปลอดภัย •การตรวจสอบแบบเรียลไทม์ |
•การผลิตแบบสายการผลิต •การควบคุมแบบกระจาย •การควบคุม I/O ขนาดใหญ่ •เครือข่ายแบบบูรณาการ •Multiple CPU •การควบคุมกระบวนการ •การเขียนโปรแกรม C •การบันทึกข้อมูล •IT gateway •การควบคุมการเคลื่อนที่ขั้นสูง |
•การควบคุมเครื่องจักร •การควบคุมแบบกระจาย •การควบคุม I/O ขนาดเล็ก •การควบคุม I/O ขนาดใหญ่ •ประหยัดพื้นที่/ต้นทุน •เครือข่ายแบบบูรณาการ •ฟังก์ชันในตัวที่ครอบคลุม •การบันทึกข้อมูล •การควบคุมการเคลื่อนที่ •การตรวจสอบแบบเรียลไทม์ |
| ซีรีส์ | ประเภทขนาดกะทัดรัด | ประเภทขนาดกะทัดรัด | |||
|---|---|---|---|---|---|

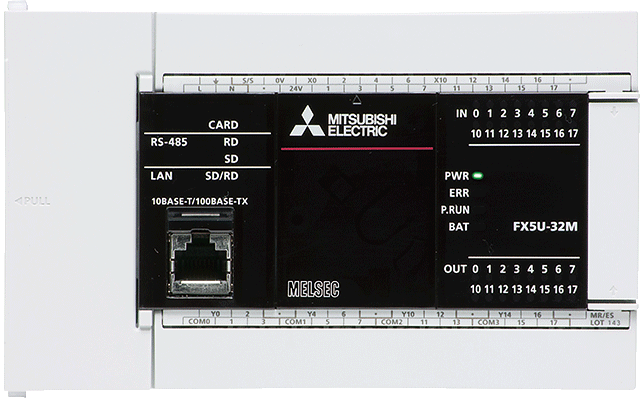

MELSEC iQ-F |

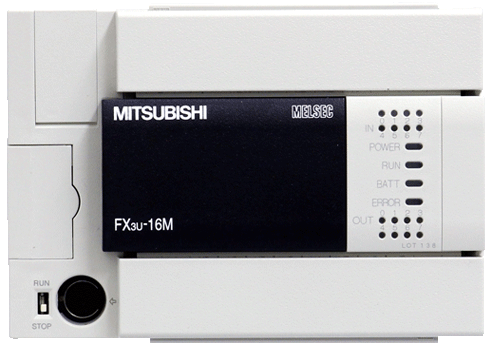

MELSEC-F |
||||
| Programmable controller CPU | Programmable controller CPU | ||||
| FX5UJ | FX5U/FX5UC | FX3S | FX3G/FX3GC | FX3U/FX3UC | |
| ไลน์อัพ | •FX5UJ (screw terminal block type) | •FX5U (screw terminal block type) •FX5UC (connector type) •FX5UC (spring clamp terminal block type) |
•FX3S | •FX3G •FX3GC |
•FX3U •FX3UC |
| วิธีการควบคุม | Stored program cyclic operatio | Stored program cyclic operatio | |||
| โหมดควบคุม I/O | Refresh mode | Refresh mode | |||
| ภาษาการเขียนโปรแกรม | •Ladder diagram •Structured text (ST) •Function block diagram (FBD/LD) •Function block (FB) |
•Ladder diagram •Structured text (ST) •Function block diagram (FBD/LD) •Function block (FB) •Sequential function chart (SFC) |
•Ladder diagram •Structured text (ST) •Function block diagram (FBD/LD) •Function block (FB) •Sequential function chart (SFC) |
||
| สภาพแวดล้อมวิศวกรรม | MELSOFT GX Works3 | MELSOFT GX Works2 | |||
| ขนาดโปรแกรม (K step) |
48 | 64/128 | 4 | 32 | 64 |
| จำนวนจุด I/O [X/Y] (จุด) | 256 | 384 | 30 | 128 | 256 |
| หน่วยความจำอุปกรณ์/ป้ายกำกับ/ RAM มาตรฐาน (K byte) | 120 | 150 | ― | ― | ― |
| หน่วยความจำข้อมูล/ ROM มาตรฐาน (byte) | 5M | 5M | ― | ― | ― |
| ความเร็วในการประมวลผล | |||||
| คำสั่ง LD (ns) | 34 | 34 *16 | 210 | 210 | 65 |
| คำสั่ง MOV (ns) | 34 | 34 *16 | 520 | 520 | 640 |
| การบวกจุดทศนิยม (µs) | 3.967 | 3.692 | 11.96 | 11.96 | 14.2 |
| อินเทอร์เฟซหน่วยความจำ | |||||
| Extended SRAM cassette | ― | ― | ● | ● *17 | ● |
| SD memory card | ● | ● | ― | ― | ― |
| SRAM card, FLASH card, ATA card |
― | ― | ― | ― | ― |
| อินเทอร์เฟซภายนอก | |||||
| USB | ● | ― | ● | ● | ― |
| Ethernet (1000BASE-T *7/ 100BASE-TX/ 10BASE-T) |
● | ● | ― | ― | ― |
| RS-232 | ― | ― | ― | ― | ― |
| RS-422/485 | ― | ● | ● | ● | ● |
| หน่วยแสดงผล | ― | ― | ● | ● *17 | ● |
| พอร์ตเชื่อมต่อ CC-Link IE | |||||
| Ethernet (1000BASE-T/ 100BASE-TX/ 10BASE-T) |
― | ― | ― | ― | ― |
| การเชื่อมต่อเครือข่าย (adapter/module) | |||||
| Ethernet (1000BASE-T *13/ 100BASE-TX/ 10BASE-T) |
● | ● | ● | ● | ● |
| CC-Link IE TSN | ● | ● | ― | ― | ― |
| CC-Link IE Control | ― | ― | ― | ― | ― |
| CC-Link IE Field | ● | ● | ― | ― | ― |
| CC-Link | ● | ● | ― | ● | ● |
| SSCNETⅢ/H | ● | ● | ― | ― | ● *18 |
| AnyWire | ● | ● | ― | ● | ● |
| BACnet ® | ● | ● | ― | ― | ― |
| MODBUS ®/TCP | ● | ● | ― | ― | ― |
| MODBUS ® | ● | ● | ● | ● | ● |
| ข้อมูลจำเพาะทั่วไป | |||||
| อุณหภูมิแวดล้อมในการใช้งาน | 0...55℃ | −0...55℃ *19 | 0...55℃ | 0...55℃ | 0...55℃ |
| คุณสมบัติ/ฟังก์ชันหลัก | •การควบคุมเครื่องจักร •การควบคุมแบบกระจาย •การควบคุม I/O ขนาดเล็ก •ประหยัดพื้นที่/ต้นทุน •ความปลอดภัย •เครือข่ายแบบบูรณาการ •ฟังก์ชันในตัวที่ครอบคลุม •การบันทึกข้อมูล •การควบคุมการเคลื่อนที่ |
•การควบคุมเครื่องจักร •การควบคุม I/O ขนาดเล็ก •ประหยัดพื้นที่/ต้นทุน •การควบคุมการเคลื่อนที่ |
|||
- *1.รองรับระบบ redundant เมื่อใช้ร่วมกับ R6RFM
- *2.SFC ไม่รองรับในโหมด redundant และโดย safety CPU
- *3.เมื่อใช้ CW Workbench
- *4.เฉพาะ Q□UDVCPU เท่านั้น
- *5.ไม่รองรับ L02SCPU(-P)
- *6.ไม่รองรับ QnUDVCPU และบางรุ่น
- *7.รองรับเฉพาะพอร์ต Ethernet ของผู้ใช้ของ Q24DHCCPU-V/VG/LS และ Q26DHCCPU-LS เท่านั้น
- *8.รองรับเฉพาะ Q□UDE(H)CPU และ Q□UDVCPU เท่านั้น
- *9.รองรับเฉพาะ C Controller และ MELSECWinCPU เท่านั้น
- *10.ไม่รองรับ Q□UDE(H)CPU และ Q□UDVCPU
- *11.รองรับเฉพาะ L02SCPU(-P) เท่านั้น
- *12.เฉพาะ R□ENCPU เท่านั้น
- *13.รองรับเฉพาะ MELSEC iQ-R Series เท่านั้น
- *14.ไม่รองรับ Q□(P)(H)CPU และ Q□PRHCPU
- *15.รองรับเฉพาะเมื่อใช้ร่วมกับฐาน/ส่วนขยายที่มีช่วงอุณหภูมิขยาย
- *16.เมื่อความจุโปรแกรมเป็น 64K steps
- *17.รองรับเฉพาะ FX 3G เท่านั้น
- *18.รองรับ SSCNETⅢ
- *19.อุณหภูมิแวดล้อมในการใช้งานจาก -20℃ รองรับโดยผลิตภัณฑ์ที่ผลิตตั้งแต่เดือนมิถุนายน 2016 (หมายเลขซีเรียล "166" หรือใหม่กว่า) สำหรับรายละเอียดเกี่ยวกับผลิตภัณฑ์ที่รองรับ โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
