Programmable Controllers MELSEC-A Series การเปลี่ยนระบบ
เปลี่ยนระบบ A0J2(H) เป็น Q Series โดยนำการเดินสายเดิมมาใช้ต่อ
เครื่องมือการเปลี่ยนระบบ A0J2
รองรับ series:
เปลี่ยนระบบ A0J2(H) เป็นระบบ Q Series โดยนำการเดินสายเดิมมาใช้ต่อ
คุณสมบัติของเครื่องมือการเปลี่ยนระบบ A0J2
เครื่องมือการเปลี่ยนระบบ A0J2 ใช้สำหรับเปลี่ยนระบบ A0J2(H) เป็นระบบ Q Series ประกอบด้วย interface module ที่ติดตั้ง terminal block การเดินสายเดิมได้ และอะแดปเตอร์ฐานที่ติดตั้งโดยใช้รูติดตั้งเดิม

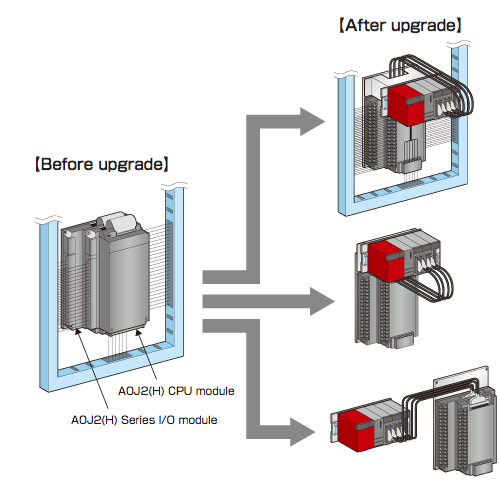

มีวิธีการติดตั้งให้เลือกหลายแบบเพื่อให้เหมาะกับพื้นที่ติดตั้ง
คุณสมบัติของ interface module
Interface module มีฟังก์ชันแปลงเอาต์พุต DC เป็นรีเลย์ และแปลงอินพุต AC เป็น DC ดังนั้นจึงสามารถเปลี่ยนทดแทนร่วมกับโมดูล DC I/O ชนิด connector ของ Q Series ได้
ใช้สายเคเบิลเฉพาะในการเชื่อมต่อ interface module กับโมดูล I/O ของ Q Series
การติดตั้งแบบวางซ้อน
เหมาะสำหรับกรณีที่มีความลึกเพียงพอ วาง programmable controller ซ้อนบนหน้าตู้ควบคุมเดิม
หมายเหตุ: ต้องใช้ความลึก 236 mm ขึ้นไป (เมื่อวาง interface module ซ้อนสองชั้น)
การติดตั้งแบบติดกัน
เหมาะสำหรับกรณีที่มีพื้นที่เหนือโมดูลเดิมเพียงพอ
ติดตั้ง programmable controller ไว้เหนือ interface module
หมายเหตุ:ต้องใช้พื้นที่ 92 mm ขึ้นไปจากด้านบนของโมดูลเดิม
การติดตั้งแบบแยกอิสระ
ติดตั้ง programmable controller แยกต่างหาก
หมายเหตุ:สำหรับ AnS Series รองรับเฉพาะการติดตั้งแบบแยกอิสระ

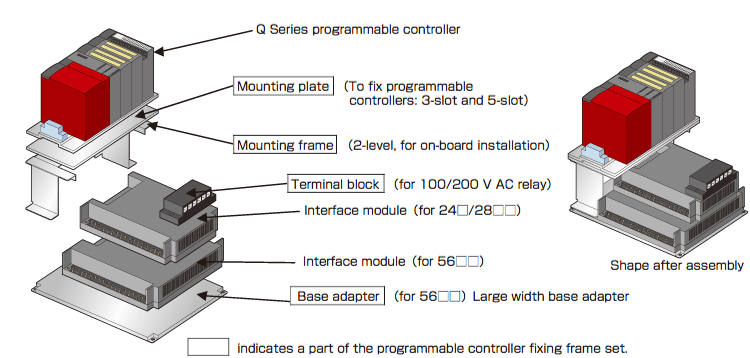

โครงสร้าง [ตัวอย่าง] การติดตั้งแบบวางซ้อน 2 ชั้น

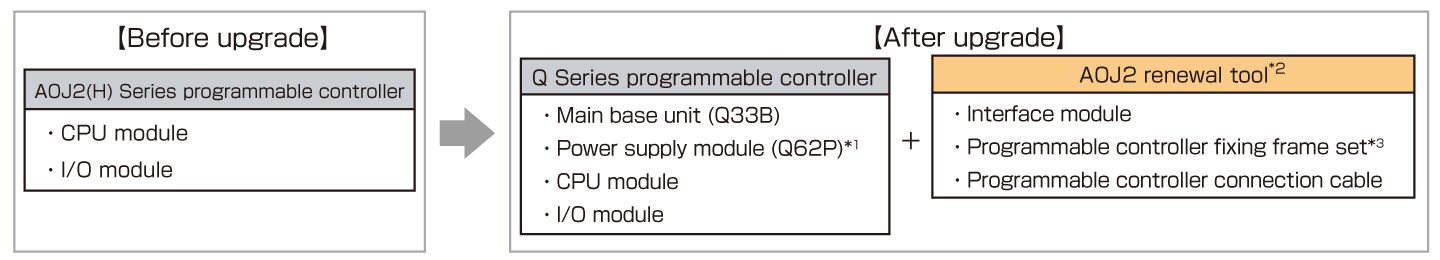

การกำหนดค่าพื้นฐาน
- *1.Interface module ยกเว้นบางรุ่นต้องใช้ไฟ DC 24 V หากไม่ใช้ Q62P ให้จัดเตรียมแหล่งจ่ายไฟภายนอกแยกต่างหาก
- *2.ดูรายการ interface module ที่รองรับได้จากรายการด้านล่าง
- *3.รวมอะแดปเตอร์ฐาน แผ่นยึด กรอบยึด terminal block และสายจ่ายไฟ
Interface module ที่รองรับ
| รุ่นที่ยุติการผลิต | Interface module ทดแทน | รุ่นที่ยุติการผลิต | Interface module ทดแทน | ||
|---|---|---|---|---|---|
| Input module | A0J2-E32A | SC-A0JQIF-32A | I/O module | A0J2-E28DS | SC-A0JQIF-28DS |
| A0J2-E32D | SC-A0JQIF-32D | A0J2-E28DT | SC-A0JQIF-28DT | ||
| โมดูลเอาต์พุต | A0J2-E24R | SC-A0JQIF-24R | A0J2-E56AR | SC-A0JQIF-56AR | |
| A0J2-E24S | SC-A0JQIF-24S | A0J2-E56AS | SC-A0JQIF-56AS | ||
| A0J2-E24T | SC-A0JQIF-24T | A0J2-E56DR | SC-A0JQIF-56DR | ||
| I/O module | A0J2-E28AR | SC-A0JQIF-28AR | A0J2-E56DS | SC-A0JQIF-56DS | |
| A0J2-E28AS | SC-A0JQIF-28AS | A0J2-E56DT | SC-A0JQIF-56DT | ||
| A0J2-E28DR | SC-A0JQIF-28DR | ||||
- 1.เมื่ออัปเกรดเป็นโมดูล Q Series จะไม่จำเป็นต้องแก้ไขโปรแกรม หากใช้ I/O combined module "QX41Y41P (อินพุต 32 จุดสำหรับครึ่งแรก และเอาต์พุต 32 จุดสำหรับครึ่งหลัง)"
- 2.เครื่องมือการเปลี่ยนระบบ A0J2 สามารถใช้เปลี่ยน MELSECNET/MINI compact type I/O module (AJ35PTF-□ เช่น 28AR และ 56DR) เป็นโมดูล CC-Link ได้
- 3.สำหรับผลิตภัณฑ์ที่ไม่ได้ระบุไว้ (เช่น สายเชื่อมต่อสำหรับ programmable controller) กรุณาติดต่อสำนักงานขายหรือตัวแทน Mitsubishi ในพื้นที่ของท่าน
