Factory Automation

Programmable Controllers MELSEC-A Series การเปลี่ยนระบบ

นำเสนอตัวอย่างการเปลี่ยนระบบหลัก

เปลี่ยนไปใช้ L/Q Series โดยนำโปรแกรมเดิมมาใช้ต่อ

เปลี่ยนไปใช้ L Series โดยคงการเดินสายเดิมไว้

เปลี่ยนไปใช้ Q Series CPU module โดยคงโมดูลเดิมไว้

นำโมดูล I/O ที่มีจุดเดินสาย 32 จุดเดิมมาใช้กับ Q Series

ลดการปรับเปลี่ยนการเดินสายโดยนำการเดินสาย I/O 32 จุดของ A Series เดิมมาใช้ต่อ
ไม่จำเป็นต้องเจาะรูติดตั้งใหม่ ขนาดรูและระยะพิตช์ของ Q Series large type base unit เหมือนกับของ A/QnA Series

ติดตั้ง Q Series base unit โดยใช้รูติดตั้งเดิม

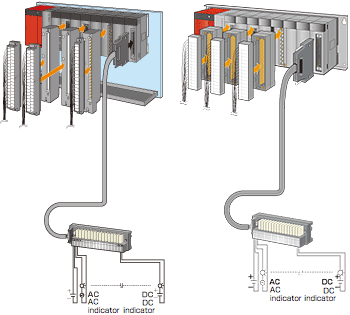

เปลี่ยนระบบเป็น Q Series โดยนำการเดินสายเดิมมาใช้ต่อ

ผลิตภัณฑ์เครื่องมืออัปเกรดประกอบด้วยส่วนประกอบ 3 ส่วน ได้แก่ อะแดปเตอร์แปลงสำหรับปรับการเดินสายเดิมของโมดูลอินพุต/เอาต์พุต/อนาล็อก/ตัวนับความเร็วสูงใน A/QnA Series ให้เข้ากับโมดูล Q Series, หน้าแปลนรองรับอะแดปเตอร์แปลงสำหรับรองรับอะแดปเตอร์จากด้านล่าง และอะแดปเตอร์ฐานสำหรับติดตั้ง Q Series base unit โดยใช้รูติดตั้งของ A/QnA Series base unit (ผลิตภัณฑ์เครื่องมืออัปเกรดไม่รวม Q Series base unit โปรดจัดเตรียมแยกต่างหาก)

ผลิตภัณฑ์เครื่องมืออัปเกรดประกอบด้วยส่วนประกอบ 3 ส่วน ดังนี้
- อะแดปเตอร์แปลงสำหรับนำการเดินสายที่เชื่อมต่อกับโมดูลอินพุต/เอาต์พุต/อนาล็อก/เคาน์เตอร์ความเร็วสูง/อินพุตอุณหภูมิ/ควบคุมอุณหภูมิของ AnS/QnAS Series มาใช้กับโมดูล Q Series - อะแดปเตอร์ฐานสำหรับติดตั้ง Q Series base unit โดยใช้รูติดตั้งของ AnS/QnAS Series base unit และ - แผงติดตั้ง DIN rail ของอะแดปเตอร์แปลงสำหรับใช้งานอะแดปเตอร์แปลงร่วมกับ support flange (สำหรับ Q Series base unit) และสายแปลงคอนเนกเตอร์ตรวจจับการตัดการเชื่อมต่อ (สำหรับโมดูลควบคุมอุณหภูมิ)

เปลี่ยน MELSECNET/MINI-S3 เป็น CC-Link โดยนำการเดินสายเดิมมาใช้ต่อ

กระบวนการเปลี่ยนทดแทนที่เรียบง่ายช่วยลดเวลาการอัปเกรด
ขนาดการติดตั้งเหมือนกับโมดูล I/O ของ A2C จึงสามารถติดตั้ง terminal block เดิมได้โดยตรง

โมดูลสำหรับเปลี่ยนแทนได้ง่าย

นำสายเครือข่ายเดิมมาใช้สร้างระบบเครือข่าย MELSECNET/H(10)

นำสายเครือข่ายเดิมมาใช้ซ้ำเพื่อสร้างระบบเครือข่าย MELSECNET/H

เปลี่ยนระบบ A0J2(H) เป็น Q Series โดยนำการเดินสายเดิมมาใช้ต่อ

เครื่องมือการเปลี่ยนระบบ A0J2 ใช้สำหรับเปลี่ยนระบบ A0J2(H) เป็นระบบ Q Series ประกอบด้วย interface module ที่ติดตั้ง terminal block การเดินสายเดิมได้ และอะแดปเตอร์ฐานที่ติดตั้งโดยใช้รูติดตั้งเดิม
มีวิธีการติดตั้งให้เลือกหลายแบบเพื่อให้เหมาะกับพื้นที่ติดตั้ง
