Programmable Controllers MELSEC-A Series การเปลี่ยนระบบ

เปลี่ยนระบบเป็น Q Series โดยนำการเดินสายเดิมมาใช้

ตัวอย่างการเปลี่ยนระบบ

ผลิตภัณฑ์เครื่องมืออัปเกรด A/Q

รองรับ series: A/QnA

เปลี่ยนระบบ A/QnA Series เป็นระบบ Q Series โดยไม่ต้องเดินสาย I/O ใหม่จำนวนมาก

ผลิตภัณฑ์เครื่องมืออัปเกรด

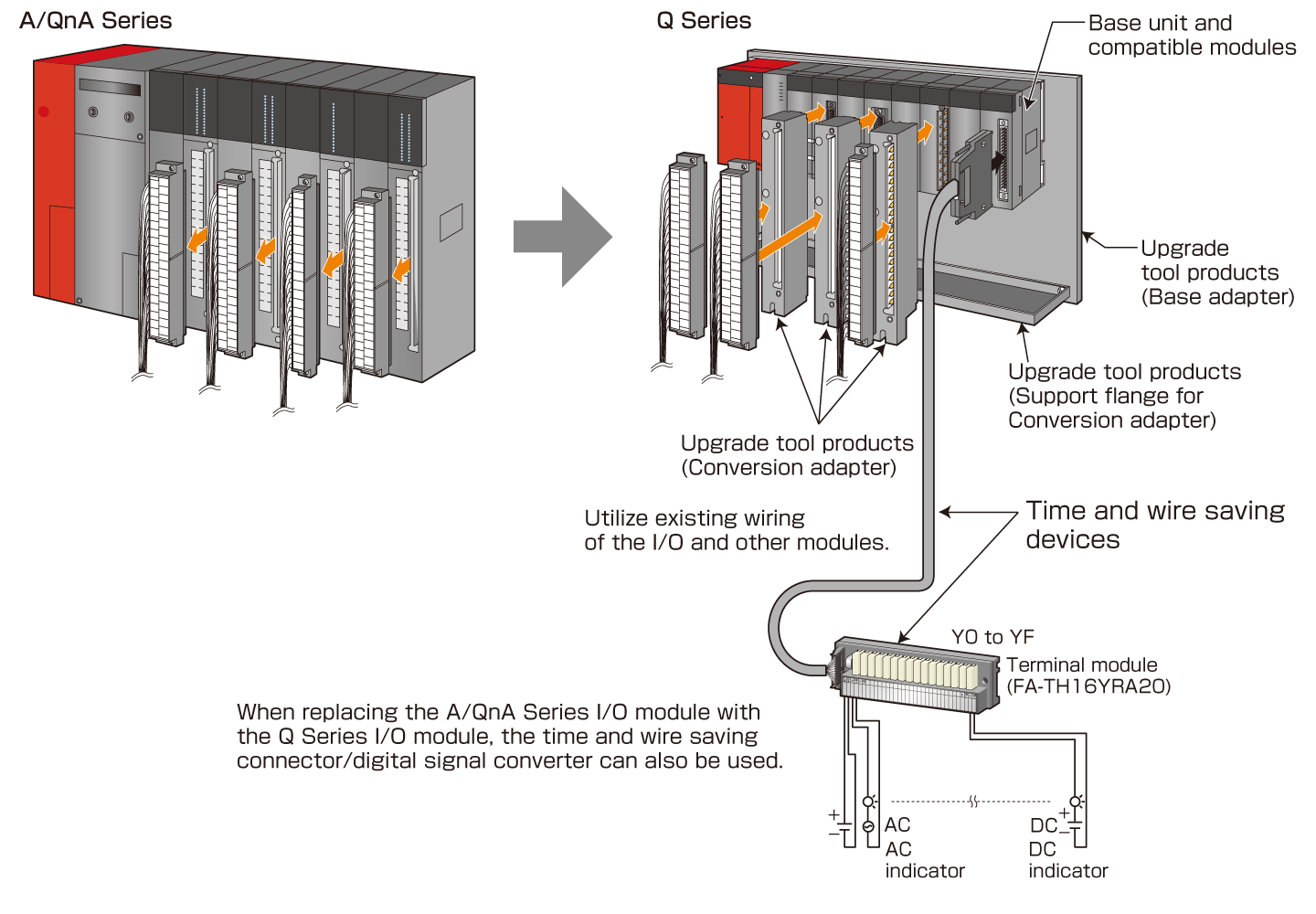

ผลิตภัณฑ์เครื่องมืออัปเกรดประกอบด้วยส่วนประกอบ 3 ส่วน ได้แก่ อะแดปเตอร์แปลงสำหรับปรับการเดินสายเดิมของโมดูลอินพุต/เอาต์พุต/อนาล็อก/ตัวนับความเร็วสูงใน A/QnA Series ให้เข้ากับโมดูล Q Series, หน้าแปลนรองรับอะแดปเตอร์แปลงสำหรับรองรับอะแดปเตอร์จากด้านล่าง และอะแดปเตอร์ฐานสำหรับติดตั้ง Q Series base unit โดยใช้รูติดตั้งของ A/QnA Series base unit (ผลิตภัณฑ์เครื่องมืออัปเกรดไม่รวม Q Series base unit โปรดจัดเตรียมแยกต่างหาก)

  • ถอด A/QnA Series programmable controller ชนิด large type พร้อมกับ base unit ออก แล้วติดตั้ง base adapter ในตำแหน่งเดิมและติดตั้งโมดูล Q Series (ไม่จำเป็นต้องเจาะรูใหม่เมื่อติดตั้ง base adapter)
  • ติด conversion adapter เข้ากับโมดูล Q Series
  • ถอด terminal block ออกจากโมดูล A/QnA Series ชนิด large type เดิม แล้วติดเข้ากับ conversion adapter (สามารถนำการเดินสายเดิมมาใช้ต่อได้โดยไม่ต้องเปลี่ยนแปลง)
  • อุปกรณ์ประหยัดเวลาและสายสามารถใช้กับโมดูล I/O ที่ไม่มีใน Q Series

Time and wire saving devices

Time and wire saving devices มีประโยชน์สำหรับการกำหนดค่าระบบกับโมดูล Q Series มีให้เลือกใช้ทั้ง connector/terminal conversion module, digital signal converter (terminal module) และสาย positioning module เมื่อการเปลี่ยนทดแทนโมดูลทำได้ยากเนื่องจากข้อมูลจำเพาะ การใช้ time and wire saving devices จะช่วยให้การเปลี่ยนทดแทนทำได้ง่ายขึ้น

ความเข้ากันได้ของ Q Series Large Type Base Unit กับผลิตภัณฑ์เครื่องมืออัปเกรด

ความเข้ากันได้ของ Q Series Large Type Base Unit กับ Base Adapter/Conversion Adapter

รายการ Q Series Large Type Base Unit *1 Base adapter/
conversion adapter *2
ความกว้าง slot ของ base unit *3 ความกว้างเท่ากับ A/QnA Series base unit (37.5 mm) ความกว้างเท่ากับ Q Series base unit (27.4 mm) *3
Installable
module 		โมดูลจ่ายไฟ Q Series power supply module ○ ○
CPU module
CPU module × ○
Universal model QCPU ○ *4 ○
・I/O module
・Intelligent function module 		Q Series large type I/O modules *5 ○ ×
Q Series module (occupies 1 slot) ○ *6 ○
Q Series module (occupies 2 slots) × ○
Conversion adapter *7 สำหรับโมดูล I/O ชนิด terminal block 16 จุด (ใช้ 1 slot) ○ *6 ○
สำหรับโมดูล I/O ชนิด terminal block 32 จุด (ใช้ 1 slot) ○ *6 △ *9
สำหรับโมดูล I/O ชนิด terminal block 32 จุด (ใช้ 2 slot) × △ *10
สำหรับโมดูล high-speed counter ○ *6 △ *9
สำหรับโมดูล high-speed counter ○ *6 △ *9
สำหรับโมดูล analog (ใช้ 2 slot) × △ *10
การเชื่อมต่อ Q/QA/QA1S extension base unit *8 ○ ○

○: ใช้ได้ (ติดตั้งได้) △: ใช้ได้โดยมีข้อจำกัด (ติดตั้งได้) ×: ใช้ไม่ได้ (ติดตั้งไม่ได้)

  1. *1.Q Series Large Type Base Unit สามารถใช้ร่วมกับ Q Series base unit ได้
  2. *2.Base adapter ที่ผลิตโดย Mitsubishi Electric Engineering Co., Ltd. ติดตั้งเข้ากับ Q Series base unit
  3. *3.โปรดตรวจสอบเงื่อนไขการติดตั้งก่อนใช้ผลิตภัณฑ์เครื่องมืออัปเกรด เนื่องจากพื้นที่เดินสายลดลงตามความกว้างของโมดูลที่แคบลง
  4. *4.Q00UJCPU ไม่รองรับ
  5. *5.การจัดเรียงขั้ว common และข้อมูลจำเพาะทางไฟฟ้าเหมือนกับโมดูล I/O ชนิด large type ของ A Series
  6. *6.ต้องใช้ Q Series Large Type Blank Cover (QG69L) บางโมดูลไม่รองรับ (บางรุ่นมีความสูงเกิน 98 mm) สำหรับรายละเอียด โปรดดูคู่มือผู้ใช้งาน Q Series Large Type Blank Cover (IB-0800408)
  7. *7.เนื่องจากต้องติดตั้งอะแดปเตอร์แปลงเข้ากับโมดูล Q Series ข้อมูลจำเพาะและฟังก์ชันจึงเหมือนกับโมดูล Q Series (โปรดตรวจสอบคู่มือการเปลี่ยนระบบ เนื่องจากข้อมูลจำเพาะและฟังก์ชันต่างจากโมดูล A Series ขนาดใหญ่)
  8. *8.Universal model QCPU (รวมถึง High-speed Universal model QCPU) สามารถเชื่อมต่อกับ QA/QA1S extension base unit ได้
  9. *9.หากขนาดสายที่ต่อกับ terminal block ใหญ่กว่า 1.25 mm2 โมดูล ERNT-AQTX41, AQTY41, AQTX81, AQTY81, AQT68AD, AQT68ADN, AQT68DA และ AQTD61 อาจมีปัญหาในการติดตั้ง

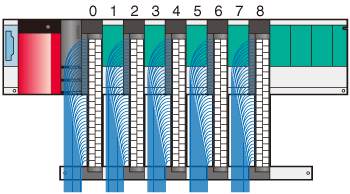

    ในกรณีนี้ ให้เว้นช่อง slot ว่างระหว่างโมดูลเพื่อเพิ่มพื้นที่เดินสาย เช่น ติดตั้งโมดูลที่ slot หมายเลข 0, 2, 4, 6, 8 และเว้น slot หมายเลข 1, 3, 5, 7 ว่างไว้ หากจำนวน slot ไม่เพียงพอ ให้พิจารณาใช้ Q Series Large Type Base Unit

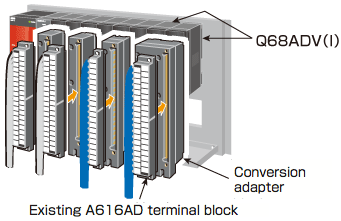

  10. *10.ใช้โมดูล Q Series สองชุดกับขั้ว terminal เดินสายเดิมโดยใช้ conversion adapter เช่น เมื่อเปลี่ยน A616AD เป็นโมดูล Q68ADV(I) สองชุด

หมายเหตุ:Universal model QCPU ที่มีหมายเลขซีเรียล 5 หลักแรกเป็น 13102 ขึ้นไปรองรับการทำงานร่วมกับ base unit เหล่านี้
