Programmable Controllers MELSEC-A Series การเปลี่ยนระบบ
อัปเกรดเป็น L Series โดยคงการเดินสายเดิมไว้
ผลิตภัณฑ์เครื่องมืออัปเกรด AnS/L
รองรับ series:
ข้อดีของการเปลี่ยน AnS/QnAS Series เป็น L Series
- เพิ่มกำลังการผลิตและลดรอบการทำงาน
Programmable controller L Series เพิ่มความเร็วในการทำงานและประมวลผล (เร็วถึงประมาณ 5 เท่าของสมรรถนะการประมวลผลของ AnS Series) และความเร็วการสื่อสารบัส
การอัปเกรด AnS/QnAS Series เป็น L Series ช่วยเพิ่มกำลังการผลิตได้อย่างมีนัยสำคัญ - รองรับการกำหนดค่าที่ยืดหยุ่นโดยไม่ต้องใช้ base unit
L Series ไม่จำเป็นต้องใช้ base unit ทำให้มีพื้นที่ติดตั้งน้อยที่สุด ซึ่งต่างจากระบบที่ถูกจำกัดด้วยขนาดของ base unit เมื่อเพิ่มโมดูล ไม่จำเป็นต้องคำนึงถึงจำนวนสล็อตบน base unit สถาปัตยกรรมแบบไม่ใช้ base มักทำให้ไม่จำเป็นต้องเพิ่ม extension base unit ช่วยลดต้นทุนระบบ - ลดต้นทุนระบบด้วยฟังก์ชันในตัว CPU
โมดูล LCPU มีฟังก์ชันในตัวจำนวนมาก เช่น general input, interrupt input, pulse catch, general output, high speed counter, positioning และฟังก์ชันการสื่อสาร Ethernet และ CC-Link
การรวมฟังก์ชันในตัวทำให้ไม่จำเป็นต้องใช้โมดูลเฉพาะสำหรับแต่ละฟังก์ชัน และฟังก์ชันรวมดังกล่าวสามารถรองรับฟังก์ชันควบคุมที่หลากหลายในขณะที่ลดต้นทุนระบบ

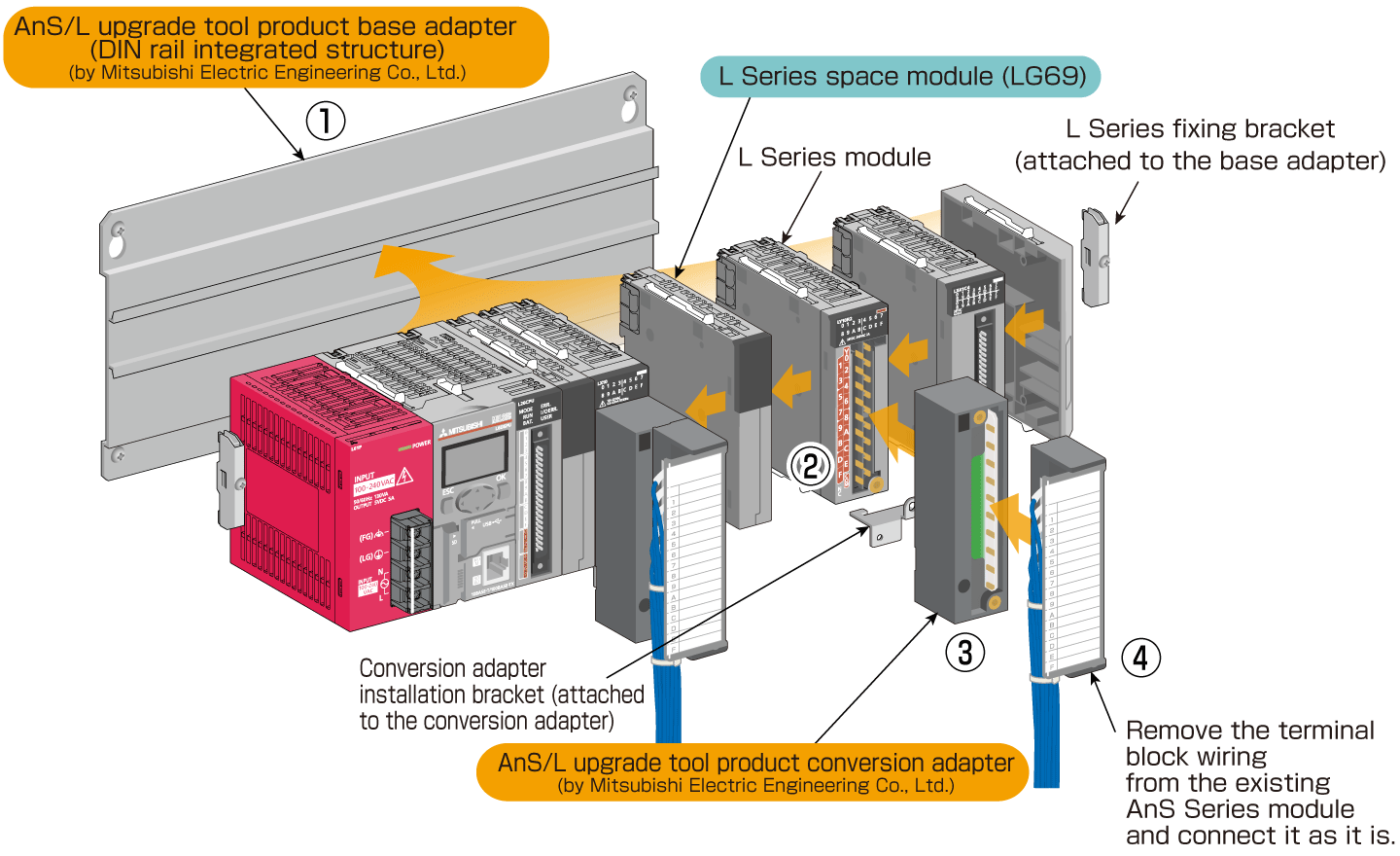

ตัวอย่างการเปลี่ยนทดแทนเป็น L Series โดยใช้ผลิตภัณฑ์เครื่องมืออัปเกรด AnS/L (อะแดปเตอร์แปลงสัญญาณ, อะแดปเตอร์ฐาน) และ L Series space module
-
(1)ถอด programmable controller AnS/QnAS Series เดิมออกพร้อมกับ base unit แล้วติดตั้ง AnS/L base adapter
(สามารถใช้รูติดตั้งเดิมได้ ไม่จำเป็นต้องเจาะรูเพิ่ม) - (2)ติดตั้ง space module ทางด้านซ้ายของโมดูล L Series ที่จะติด AnS/L conversion adapter (ชนิด terminal block)
- (3)ติด AnS/L conversion adapter เข้ากับโมดูล L Series
- (4)ถอด terminal block การเดินสายออกจากโมดูล AnS/QnAS Series เดิมแล้วเชื่อมต่อ terminal block นั้นกับ conversion adapter
- หมายเหตุ 1: การใช้ L Series space module อาจจำกัดการกำหนดค่าระบบ โปรดดูข้อมูลจำเพาะโดยละเอียด หมายเหตุข้อควรระวัง และข้อจำกัดใน "MELSEC-L CPU Module User's Manual (Hardware Design, Maintenance and Inspection)" (SH-080890ENG)
- หมายเหตุ 2: การอัปเกรดเป็นโมดูล L Series อาจทำให้ความกว้างของระบบกว้างกว่าระบบที่ใช้ AnS/QnAS (Small Type) โปรดดู "Transition from MELSEC-AnS/QnAS (Small Type) Series to L Series Handbook (Fundamentals)" (L(NA)08258ENG) สำหรับรายละเอียดเพิ่มเติม
AnS/L upgrade tool products
The AnS/L upgrade tool products consists of two items-"conversion adapter" and "base adapter". The conversion adapter รองรับ the conversion of the AnS/QnAS Series I/O and analog modules wiring to the corresponding L Series modules wiring. The base adapter is used to utilize the existing installation holes of the AnS/QnAS Series base units for the L Series programmable controller installation.
รายการ conversion adapter
สำหรับโมดูล input/output <ชนิดโมดูลเดี่ยว>
| Input/output | MELSEC AnS/QnAS Series module model |
MELSEC L Series module model |
Conversion adapter model | Space module (LG69) |
|---|---|---|---|---|
| Input | A1SX10, A1SX10EU | LX10 | ERNT-ASLTXY10 | ใช้ได้ |
| A1SX40, A1SX40-S1, A1SX40-S2 | LX40C6 | ERNT-ASLTX40 | ใช้ได้ | |
| A1SX41, A1SX41-S1, A1SX41-S2 | LX41C4 | ไม่จำเป็น รูปร่าง connector เหมือนกัน |
ไม่จำเป็น | |
| A1SX42, A1SX42-S1, A1SX42-S2 | LX42C4 | ไม่จำเป็น รูปร่าง connector เหมือนกัน | ไม่จำเป็น | |
| A1SX71 | LX41C4 | ไม่จำเป็น รูปร่าง connector เหมือนกัน | ไม่จำเป็น | |
| A1SX80, A1SX80-S1, A1SX80-S2 | LX40C6 | ERNT-ASLTX80 | ใช้ได้ | |
| A1SX81, A1SX81-S2 | LX41C4 | ERNT-ASLCXY81 | ไม่จำเป็น | |
| A1SX82-S1 | LX42C4 | ไม่จำเป็น รูปร่าง connector เหมือนกัน | ไม่จำเป็น | |
| เอาต์พุต | A1SY10, A1SY10EU | LY10R2 | ERNT-ASLTXY10 | ใช้ได้ |
| A1SY22 | LY20S6 | ERNT-ASLTY22 | ใช้ได้ | |
| A1SY40, A1SY40P | LY40NT5P | ERNT-ASLTY40 | ใช้ได้ | |
| A1SY41, A1SY41P | LY41NT1P | ไม่จำเป็น รูปร่าง connector เหมือนกัน | ไม่จำเป็น | |
| A1SY42, A1SY42P | LY42NT1P | ไม่จำเป็น รูปร่าง connector เหมือนกัน | ไม่จำเป็น | |
| A1SY50 | LY40NT5P | ERNT-ASLTY50 | ใช้ได้ | |
| A1SY80 | LY40PT5P | ERNT-ASLTY80 | ใช้ได้ | |
| A1SY81, A1SY81EP | LY41PT1P | ERNT-ASLCXY81 | ไม่จำเป็น | |
| A1SY82 | LY42PT1P | ไม่จำเป็น รูปร่าง connector เหมือนกัน | ไม่จำเป็น | |
| Input และ เอาต์พุต |
A1SH42, A1SH42P | LH42C4NT1P | ไม่จำเป็น รูปร่าง connector เหมือนกัน | ไม่จำเป็น |
| A1SH42-S1, A1SH42P-S1 | LH42C4NT1P | ไม่จำเป็น รูปร่าง connector เหมือนกัน | ไม่จำเป็น |
สำหรับโมดูล analog <ชนิดโมดูลเดี่ยว>
| Input/output | MELSEC AnS/QnAS Series module model |
MELSEC L Series module model |
Conversion adapter model | Space module (LG69) |
|---|---|---|---|---|
| Input | A1S64AD | L60AD4 | ERNT-ASLT64AD | ใช้ได้ |
| เอาต์พุต | A1S62DA | L60DA4 | ERNT-ASLT62DA | ใช้ได้ |
สำหรับโมดูล high-speed counter <ชนิดโมดูลเดี่ยว>
| MELSEC AnS/QnAS Series module model |
MELSEC L Series module model |
Conversion adapter model | Space module (LG69) |
|---|---|---|---|
| A1SD61 | LD62 | ERNT-ASLTD61 | ใช้ได้ |
| A1SD62 | ERNT-ASLTD62 | ใช้ได้ |
รายการ base adapter
| Module type | MELSEC AnS/QnAS Series module model |
Base adapter model |
|---|---|---|
| Main base unit | A1S32B | ERNT-ASLB32 |
| A1S33B | ERNT-ASLB33 | |
| A1S35B | ERNT-ASLB35 | |
| A1S38B, A1S38HB | ERNT-ASLB38 | |
| ชนิดที่ต้องมีโมดูลจ่ายไฟ | A1S65B | ERNT-ASLB65 |
| A1S68B | ERNT-ASLB68 |
| Module type | MELSEC AnS/QnAS Series module model |
Base adapter model |
|---|---|---|
| ชนิดที่ไม่ต้องมีโมดูลจ่ายไฟ | A1S52B | ERNT-ASLB52 |
| A1S55B | ERNT-ASLB55 | |
| A1S58B | ERNT-ASLB58 | |
| ชนิดที่รวม CPU, power supply และ base unit ไว้ในตัวเดียว |
A1SJCPU | ERNT-ASLBJ |
| A1SJCPU-S3 | ||
| A1SJHCPU |

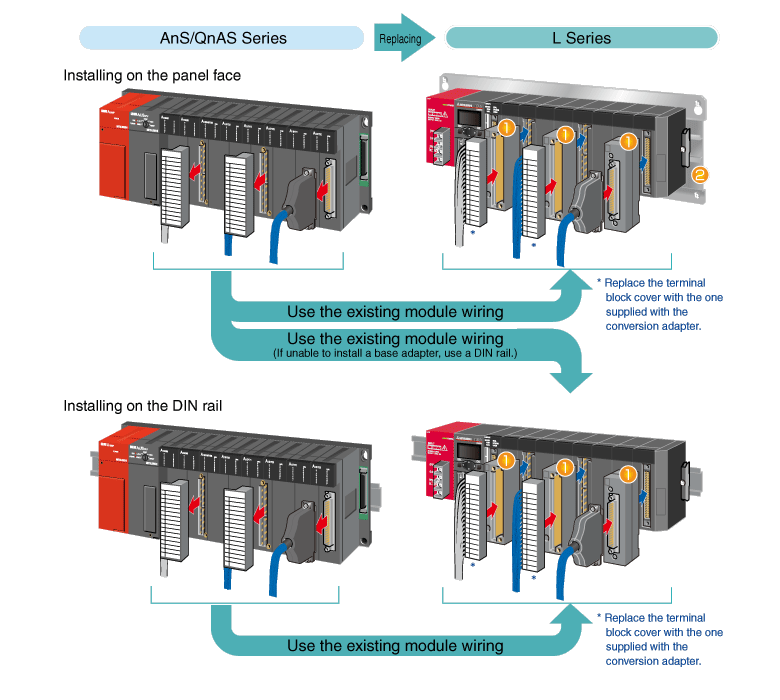

การติดตั้ง conversion adapter และ base adapter
สามารถนำการเดินสายของโมดูล AnS/QnAS Series มาใช้กับโมดูล L Series ได้โดยตรงโดยไม่ต้องเปลี่ยนแปลง
เนื้อหาในผลิตภัณฑ์เครื่องมืออัปเกรด
①Conversion adapter
②Base adapter *
ใช้รูติดตั้งเดิมของโมดูล AnS/QnAS Series สำหรับการติดตั้งโมดูล L Series
การอัปเกรดเป็นโมดูล L Series อาจทำให้ความกว้างของระบบกว้างกว่าเมื่อใช้ AnS/QnAS หากความกว้างหลังอัปเกรดไม่เหมาะสม ให้พิจารณาใช้ DIN rail สำหรับการติดตั้ง
โปรดดู "Transition from MELSEC-AnS/QnAS (Small Type) Series to L Series Handbook (Fundamentals)" (L(NA)08258ENG) สำหรับรายละเอียดเพิ่มเติม
- หมายเหตุ 1:การใช้ L Series space module อาจจำกัดการกำหนดค่าระบบ โปรดดูข้อมูลจำเพาะโดยละเอียด ข้อควรระวัง และข้อจำกัดใน "MELSEC-L CPU Module User's Manual (Hardware Design, Maintenance and Inspection)" (SH-080890ENG)
