L Series Space Module
รองรับ series:
L Series Space Module

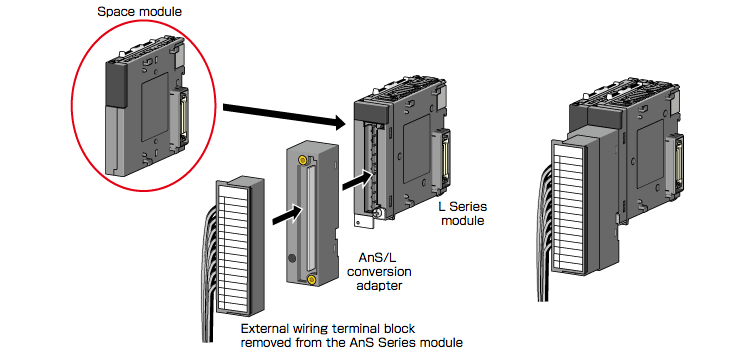

L Series space module (LG69) ใช้สำหรับเพิ่มพื้นที่วางสายเคเบิลเมื่อเปลี่ยนระบบ AnS/QnAS Series เป็นโมดูลระบบ L Series สายเคเบิลสามารถจัดเก็บในพื้นที่ที่สร้างโดย space module ซึ่งช่วยป้องกันไม่ให้สายรบกวนกัน
Space module ช่วยให้สามารถเปลี่ยนระบบโดยนำการเดินสายเดิมมาใช้ต่อได้ ลดงานเดินสายใหม่
จำนวนโมดูลที่ติดตั้งบน main/extension block
Main block รองรับได้สูงสุด 8 ชุด + 1 branch module
Extension block รองรับได้สูงสุด 8 ชุด/11 โมดูล
โปรดดู "MELSEC-L CPU Module คู่มือผู้ใช้งาน (Hardware Design, การบำรุงรักษา และการตรวจสอบ)" (SH-080890ENG) สำหรับรายละเอียดของโมดูลที่สามารถติดตั้งได้
จำนวนชุดโมดูลที่ติดตั้ง
| โมดูลที่ติดตั้ง | โมดูลที่ใช้พื้นที่หนึ่งช่องโมดูล | โมดูลที่ใช้พื้นที่สองช่องโมดูล |
|---|---|---|
| จำนวนชุด | 1 ชุด (นับเป็น 1 ชุดไม่ว่าจะมีหรือไม่มี space module)  |
2 ชุด (นับเป็น 2 ชุดไม่ว่าจะมีหรือไม่มี space module)  |
