Programmable Controllers MELSEC-A Series การเปลี่ยนระบบ
นำสายเคเบิลเครือข่ายเดิมมาใช้สร้างระบบเครือข่าย MELSECNET/H
โมดูลเครือข่าย MELSECNET/H (ประเภท optical loop, coaxial bus)
รองรับ series:
นำสายเคเบิลเครือข่ายเดิมมาใช้สร้างระบบเครือข่าย MELSECNET/H(10)

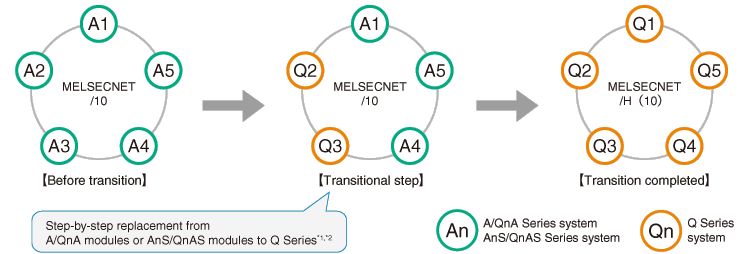

สามารถเปลี่ยนทดแทนโมดูล AnS/QnAS หรือ A/QnA ในระบบเครือข่าย MELSECNET/10 เป็น Q Series พร้อมระบบเครือข่าย MELSECNET/H(10) ได้ทีละขั้นตอน*1
ทั้ง PLC-to-PLC network และ remote I/O network สามารถเปลี่ยนทดแทนได้ทีละขั้นตอน โดยเปลี่ยนโมดูล AnS/QnAS Series หรือ A/QnA Series เป็นโมดูล Q Series*1
PLC to PLC network, remote I/O network
| A/QnA Series model | AnS/QnAS Series model | Q Series equivalent model |
|---|---|---|
| AJ71LP21 AJ71QLP21 |
A1SJ71LP21 A1SJ71QLP21 |
QJ71LP21-25*2 |
| AJ71LP21G AJ71QLP21G |
- | QJ71LP21G*2 |
| AJ71QLP21S | - | QJ71LP21S-25*2 |
| - | A1SJ71QLP21S | QJ71LP21S*2 |
| AJ71BR11 AJ71QBR11 AJ71LR21*1 AJ71QLR21*1 |
A1SJ71BR11 A1SJ71QBR11 A1SJ71LR21*1 A1SJ71QLR21*1 |
QJ71BR11*2 |
Remote I/O network
| A/QnA Series model | AnS/QnAS Series model | Q Series equivalent model |
|---|---|---|
| AJ72LP25 AJ72QLP25 |
A1SJ72QLP25 | QJ72LP25-25*3 |
| AJ72LP25G AJ72QLP25G |
- | QJ72LP25G*3 |
| AJ72BR15 AJ72QBR15 AJ72LR25*1 AJ72QLR25*1 |
A1SJ72QBR15 A1SJ72QLR25*1 |
QJ72BR15*3 |
- *1.โมดูล Q Series ไม่รองรับระบบ MELSECNET/10 coaxial loop จึงไม่สามารถเปลี่ยนทดแทนทีละขั้นตอนได้ ต้องเปลี่ยนระบบ coaxial loop เป็นระบบ coaxial bus, optical loop หรือ twisted bus ในคราวเดียว
- *2.Q Series remote master station ไม่รองรับการทำงานร่วมกับ A/QnA Series remote I/O station ดังนั้นต้องเปลี่ยน remote I/O station ทั้งหมดของ A/QnA Series เป็น Q Series ก่อน จึงค่อยเปลี่ยน master station เป็น Q Series remote master station
- *3.เมื่อใช้โมดูล A/QnA Series และ Q Series ร่วมกันบนเครือข่ายเดียวกัน โปรดใช้ผลิตภัณฑ์ที่มีหมายเลขซีเรียล 5 หลักแรกเป็น 15012 ขึ้นไป
