Programmable Controllers MELSEC-A Series การเปลี่ยนระบบ

เปลี่ยนเป็น Q Series CPU module โดยคงโมดูลเดิมไว้

ตัวอย่างการเปลี่ยนระบบ

QA Extension Base Unit (QA1S51B)

รองรับ series: AnS/QnAS

เปลี่ยน CPU ของ AnS/QnAS Series เป็น Q Series CPU โดยคงโมดูล AnS/QnAS Series เดิมไว้

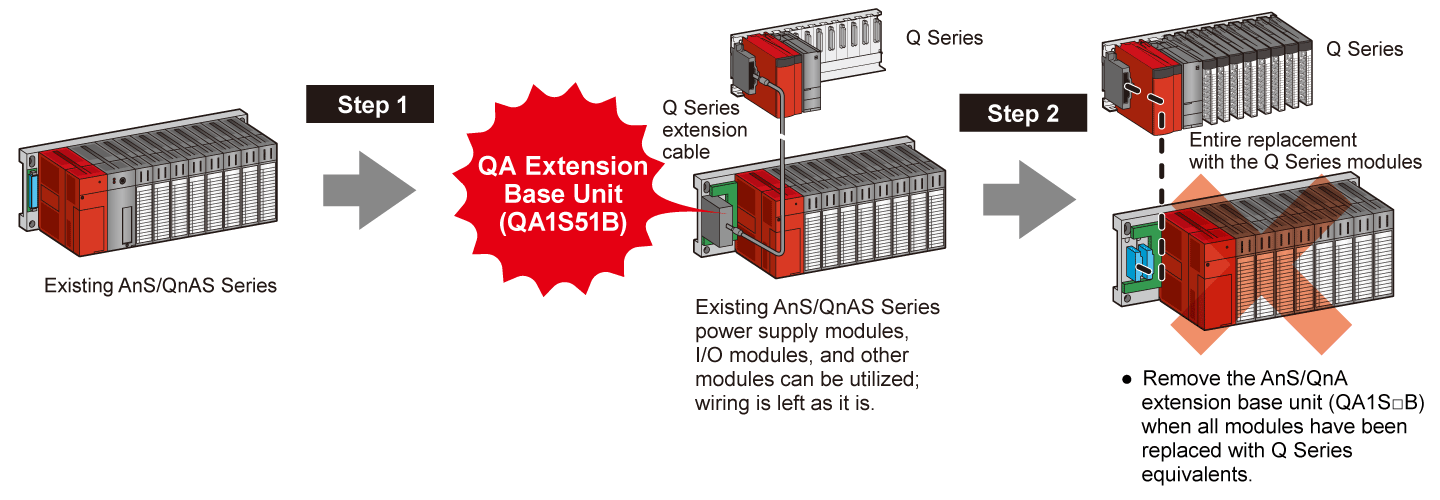

การเปลี่ยนทดแทนทีละขั้นตอนจาก AnS/QnAS Series สู่ Q Series (Q mode)

  • สร้างระบบที่ควบคุมด้วย Q Series CPU (Q mode) ใหม่ โดยคงโมดูล AnS/QnAS Series เดิมที่ติดตั้งบน extension base unit QA1S□B ไว้ จากนั้นสามารถเปลี่ยนทดแทนโมดูล AnS/QnAS Series ทีละขั้นตอนจนเป็นระบบ Q Series ทั้งหมดในที่สุด
  • Extension base unit QA1S□B รองรับการทำงานร่วมกับ Universal model QCPU*1 (รวมถึง High-speed Universal model QCPU) Process CPU, Redundant CPU, Safety CPU และ Remote I/O Station ไม่รองรับ
  • บางโมดูลไม่สามารถติดตั้งบน extension base unit QA1S□B ได้ สำหรับรายละเอียด โปรดดู "คู่มือผู้ใช้งาน QCPU (Hardware Design, การบำรุงรักษา และการตรวจสอบ) (SH(NA)-080473ENG)"
  • QA1S51B ไม่มี extension cable connector จึงไม่สามารถต่อขยายระบบเพิ่มเติมได้

*1.Universal model QCPU ที่มีหมายเลขซีเรียล 5 หลักแรกเป็น 13102 ขึ้นไปรองรับการทำงานร่วมกับ base unit นี้

ลดงานการแปลงโปรแกรมด้วยการใช้ I/O address เดิม

  • เมื่อนำโมดูลเดิมมาใช้กับ Q Series CPU ไม่จำเป็นต้องเปลี่ยน I/O number ของโมดูลเดิม สำหรับโมดูลใหม่บน main base unit ให้กำหนดหมายเลขต่อจากหมายเลขโมดูลเดิมในการตั้งค่า I/O assignment ซึ่งจะช่วยลดเวลาในการแก้ไขโปรแกรมได้อย่างมาก

หมายเหตุ:กำหนด I/O number ตามลำดับ: Q Series ตามด้วย AnS/QnAS Series หรือ AnS/QnAS Series ตามด้วย Q Series
หากลำดับปะปนกัน (เช่น Q Series → AnS/QnAS Series → Q Series) จะเกิด error ใน CPU

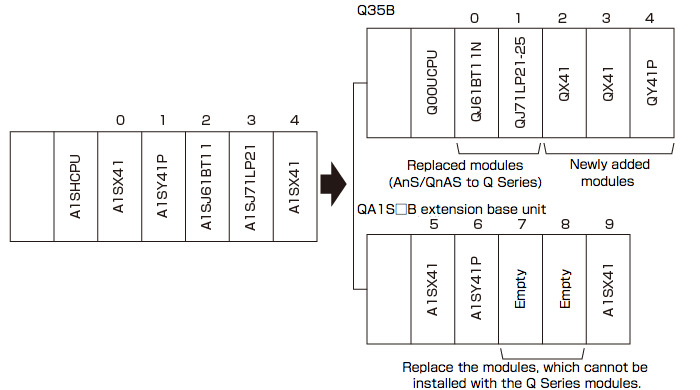

ตัวอย่างการกำหนด I/O

    รุ่น ชนิด Point Address
Main
base
unit		 0 QJ61BT11N Intelli. 32 100
1 QJ71LP21-25 Intelli. 32 120
2 QX41 Input 32 140
3 QX41 Input 32 160
4 QY41P เอาต์พุต 32 180
    รุ่น ชนิด Point Address
Extension
base
unit		 5 A1SX41 Input 32 00
6 A1SY41P เอาต์พุต 32 20
7 - Empty 32 40
8 - Empty 32 60
9 A1SX41 Input 32 80
