Programmable Controllers MELSEC-A Series การเปลี่ยนระบบ

เปลี่ยนระบบเป็น Q Series โดยนำการเดินสายเดิมมาใช้

ตัวอย่างการเปลี่ยนระบบ

ผลิตภัณฑ์เครื่องมืออัปเกรด AnS/Q

รองรับ series: AnS/QnS

ผลิตภัณฑ์เครื่องมืออัปเกรด

ผลิตภัณฑ์เครื่องมืออัปเกรดประกอบด้วยส่วนประกอบ 3 ส่วน ได้แก่
- อะแดปเตอร์แปลง ซึ่งช่วยให้นำการเดินสายที่ต่ออยู่กับโมดูลอินพุต/เอาต์พุต/อนาล็อก/ตัวนับความเร็วสูง/อินพุตอุณหภูมิ/ควบคุมอุณหภูมิของ AnS/QnAS Series มาใช้กับโมดูล Q Series ได้
- อะแดปเตอร์ฐาน ซึ่งช่วยให้ติดตั้ง Q Series base unit โดยใช้รูติดตั้งของ AnS/QnAS Series base unit เดิมได้ และ
- แผงยึด DIN rail สำหรับอะแดปเตอร์แปลง ซึ่งช่วยให้ใช้อะแดปเตอร์แปลงที่มีหน้าแปลนรองรับ (สำหรับ Q Series base unit) และสายแปลงขั้วต่อตรวจจับการตัดสาย (สำหรับโมดูลควบคุมอุณหภูมิที่มีการตรวจจับการตัดสาย) ได้

Time and wire saving devices

Time and wire saving devices มีประโยชน์สำหรับการกำหนดค่าระบบกับโมดูล Q Series มีให้เลือกใช้ทั้ง connector/terminal conversion module, digital signal converter (terminal module) และสาย positioning module เมื่อการเปลี่ยนทดแทนโมดูลทำได้ยากเนื่องจากข้อมูลจำเพาะ การใช้ time and wire saving devices จะช่วยให้การเปลี่ยนทดแทนทำได้ง่ายขึ้น

รายการอะแดปเตอร์แปลง

สำหรับโมดูลอินพุต/เอาต์พุต*1 (ชนิด 1 slot)

Input/เอาต์พุต AnS/QnAS Series model Q Series model Conversion adapter model
Input A1SX10 QX10 ERNT-ASQTXY10
A1SX10EU
เอาต์พุต A1SY10 QY10
A1SY10EU
Input A1SX40 QX40,QX70 ERNT-ASQTX40
A1SX40-S2 QX40
A1SX40-S1 QX40-S1
A1SX80 QX80 ERNT-ASQTX80
A1SX80-S1
A1SX80-S2
เอาต์พุต A1SY22 QY22 ERNT-ASQTY22
A1SY40(P) QY40P ERNT-ASQTY40
A1SY50 QY50 ERNT-ASQTY50
A1SY80 QY80 ERNT-ASQTY80

สำหรับโมดูลอินพุต/เอาต์พุต*1 (ชนิด 2 slot)

Input/เอาต์พุต AnS/QnAS Series model Q Series model Conversion adapter model
Input A1SX20 QX28    ×2 ERNT-ASQTX20*2
A1SX20EU
เอาต์พุต A1SY60 QY68A  ×2 ERNT-ASQTY60*2
A1SY60E ERNT-ASQTY60E*2

สำหรับโมดูล analog (ชนิด 1 slot)

Input/เอาต์พุต AnS/QnAS Series model Q Series model Conversion adapter model
Input A1S64AD Q64AD ERNT-ASQT64AD
A1S68AD (แรงดันไฟฟ้า input) Q68ADV ERNT-ASQT68AD
A1S68AD (กระแสไฟฟ้า input) Q68ADI
A1S68AD Q68AD-G*2 ERNT-ASQT68AD-G*3
เอาต์พุต A1S62DA Q62DAN ERNT-ASQT62DA
A1S68DAV Q68DAVN ERNT-ASQT68DA
A1S68DAI Q68DAIN
I/O A1S63ADA Q64AD2DA*2 ERNT-ASQT63ADA

สำหรับโมดูล high-speed counter (ชนิด 1 slot)

AnS/QnAS Series model Q Series model Conversion adapter model
A1SD61 QD62 ERNT-ASQTD61*3
QD62-H01
QD62-H02
A1SD62 QD62 ERNT-ASQTD62*3
A1SD62E QD62E
A1SD62D QD62D ERNT-ASQTD62D*3

สำหรับโมดูลอินพุตอุณหภูมิ (ชนิด 1 slot)

Input/เอาต์พุต AnS/QnAS Series model Q Series model Conversion adapter model
Input A1S68TD Q68TD-G-H01 ERNT-ASQT68TD-H01*3
Q68TD-G-H02*2 ERNT-ASQT68TD-H02*3
A1S62RD3(N) Q64RD ERNT-ASQT62RD
A1S62RD4(N)

สำหรับโมดูลควบคุมอุณหภูมิ (ชนิด 1 slot)

AnS/QnAS Series model Q Series model Conversion adapter model
A1S64TCTT-S1 Q64TCTTN ERNT-ASQT64TCTT
A1S64TCTRT*4
A1S64TCRT-S1 Q64TCRTN ERNT-ASQT64TCRT
A1S64TCTRT*5
A1S62TCTT-S2 Q64TCTTN ERNT-ASQT62TCTT
A1S64TCTRT*6
A1S62TCRT-S2 Q64TCRTN ERNT-ASQT62TCRT
A1S64TCTRT*7

สำหรับโมดูลควบคุมอุณหภูมิที่มีการตรวจจับการตัดสาย
(ชนิด 1 slot พร้อมสายแปลงขั้วต่อตรวจจับการตัดสาย)

AnS/QnAS Series model Q Series model Set model
(Conversion adapter model)
A1S64TCTTBW-S1 Q64TCTTBWN*2 ERNT-ASQT64TCTTBW
(ERNT-ASQT64TCTT)*8
A1S64TCTRTBW*4
A1S64TCRTBW-S1 Q64TCRTBWN*2 ERNT-ASQT64TCRTBW
(ERNT-ASQT64TCRT)*8
A1S64TCTRTBW*5
A1S62TCTTBW-S2 Q64TCTTBWN*2 ERNT-ASQT62TCTTBW
(ERNT-ASQT62TCTT)*8
A1S64TCTRTBW*6
A1S62TCRTBW-S2 Q64TCRTBWN*2 ERNT-ASQT62TCRTBW
(ERNT-ASQT62TCRT)*8
A1S64TCTRTBW*7
  1. *1.ต้องเปลี่ยนการเดินสายบางส่วนสำหรับขั้ว power supply และ common
  2. *2.ไม่รองรับ Q Series Large Type Base Unit (ขนาด AnS)
  3. *3.มาพร้อมกับหน้าแปลนรองรับอะแดปเตอร์แปลง ต้องต่อหน้าแปลนรองรับให้แน่นกับอะแดปเตอร์ฐาน หรือแผงยึด DIN rail สำหรับอะแดปเตอร์แปลง
  4. *4.สำหรับอินพุต thermocouple แบบควบคุมมาตรฐาน
  5. *5.สำหรับอินพุต platinum RTD แบบควบคุมมาตรฐาน
  6. *6.สำหรับอินพุต thermocouple แบบควบคุมความร้อนและความเย็น
  7. *7.สำหรับอินพุต platinum RTD แบบควบคุมความร้อนและความเย็น
  8. *8.ต้องต่อสายแปลงขั้วต่อตรวจจับการตัดสายเข้ากับอะแดปเตอร์ฐาน หรือแผงยึด DIN rail สำหรับอะแดปเตอร์แปลง

รายการอะแดปเตอร์ฐาน

อะแดปเตอร์ฐานใช้สำหรับติดตั้ง Q Series base unit โดยใช้รูติดตั้งของ AnS/QnAS Series เดิม
นอกจากนี้ ยังจำเป็นต้องใช้อะแดปเตอร์ฐานในการติดตั้งอะแดปเตอร์แปลงที่มีหน้าแปลนรองรับ หรือสายแปลงขั้วต่อตรวจจับการตัดสายสำหรับโมดูลควบคุมอุณหภูมิที่มีการตรวจจับการตัดสาย

สำหรับ main base unit

AnS/QnAS Series model Q Series model Base adapter model*9
A1S38B/A1S38HB Q38B ERNT-ASQB38N(-S1*10)
A1S35B Q35B ERNT-ASQB35N(-S1*10)
A1S33B Q33B ERNT-ASQB33N(-S1*10)
A1S32B Q33B ERNT-ASQB32N
A1SJCPU Q00UJCPU ERNT-ASQB00JN
A1SJCPU-S3
A1SJHCPU
  1. *9.อะแดปเตอร์แปลงที่มีหน้าแปลนรองรับสามารถใช้ได้กับอะแดปเตอร์ที่ชื่อรุ่นลงท้ายด้วย "N"
  2. *10.อะแดปเตอร์ฐานที่ชื่อรุ่นลงท้ายด้วย "-S1" สามารถใช้ได้กับ Q Series base unit และ "QA1S51B"

สำหรับ extension base unit

AnS/QnAS Series model Q Series model Base adapter model*11
A1S68B Q68B ERNT-ASQB68N
A1S65B Q65B ERNT-ASQB65N
A1S58B Q68B*12 ERNT-ASQB58N
A1S55B Q55B ERNT-ASQB55N
A1S52B Q52B ERNT-ASQB52N
  1. *11.อะแดปเตอร์แปลงที่มีหน้าแปลนรองรับสามารถใช้ได้กับอะแดปเตอร์ที่ชื่อรุ่นลงท้ายด้วย "N"
  2. *12.สำหรับ base unit ที่ติดตั้งโมดูลจ่ายไฟ

รายการแผงยึด DIN rail สำหรับอะแดปเตอร์แปลง

แผงยึดสำหรับอะแดปเตอร์แปลงที่มีหน้าแปลนรองรับ ใช้เมื่อติดตั้ง MELSEC-Q Series base unit บน DIN rail นอกจากนี้ ยังใช้ในการติดตั้งสายแปลงขั้วต่อตรวจจับการตัดสายสำหรับโมดูลควบคุมอุณหภูมิที่มีการตรวจจับการตัดสายด้วย

Main/extension base รุ่น AnS/QnAS Series รุ่น Q Series รุ่นแผงยึด
Main A1S38B/A1S38HB Q38B ERNT-ASQDIN3868
Extension A1S68B Q68B
A1S58B Q68B
Main A1S35B Q35B ERNT-ASQDIN356500J
Extension A1S65B Q65B
Main A1SJCPU Q00UJCPU
A1SJCPU-S3
A1SJHCPU
A1S33B Q33B ERNT-ASQDIN3355
A1S32B Q33B
Extension A1S55B Q55B
A1S52B Q52B ERNT-ASQDIN52

หมายเหตุ:ต้องใช้อะแดปเตอร์ Q6DIN1, Q6DIN2 หรือ Q6DIN3 สำหรับการติดตั้ง DIN rail (ผลิตโดย Mitsubishi Electric Corporation) ร่วมด้วยเมื่อติดตั้ง MELSEC-Q Series base unit บน DIN rail

การติดตั้งอะแดปเตอร์ฐาน

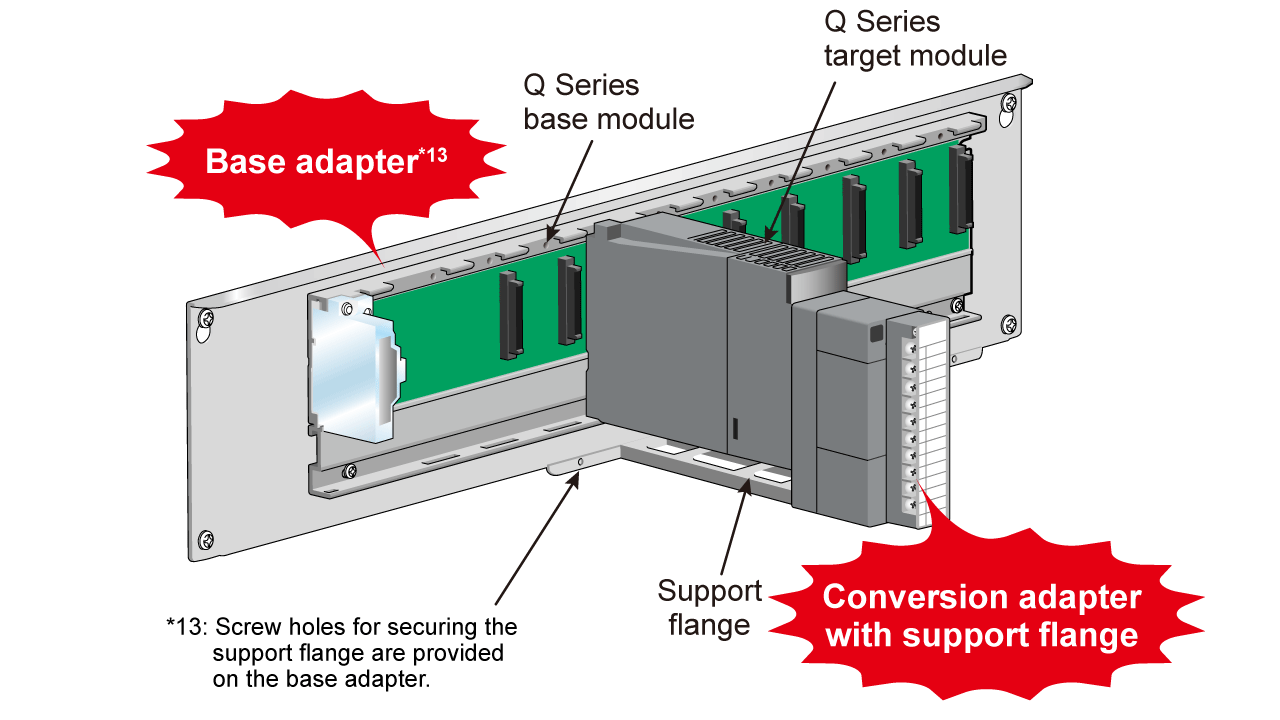

[Panel surface installation]

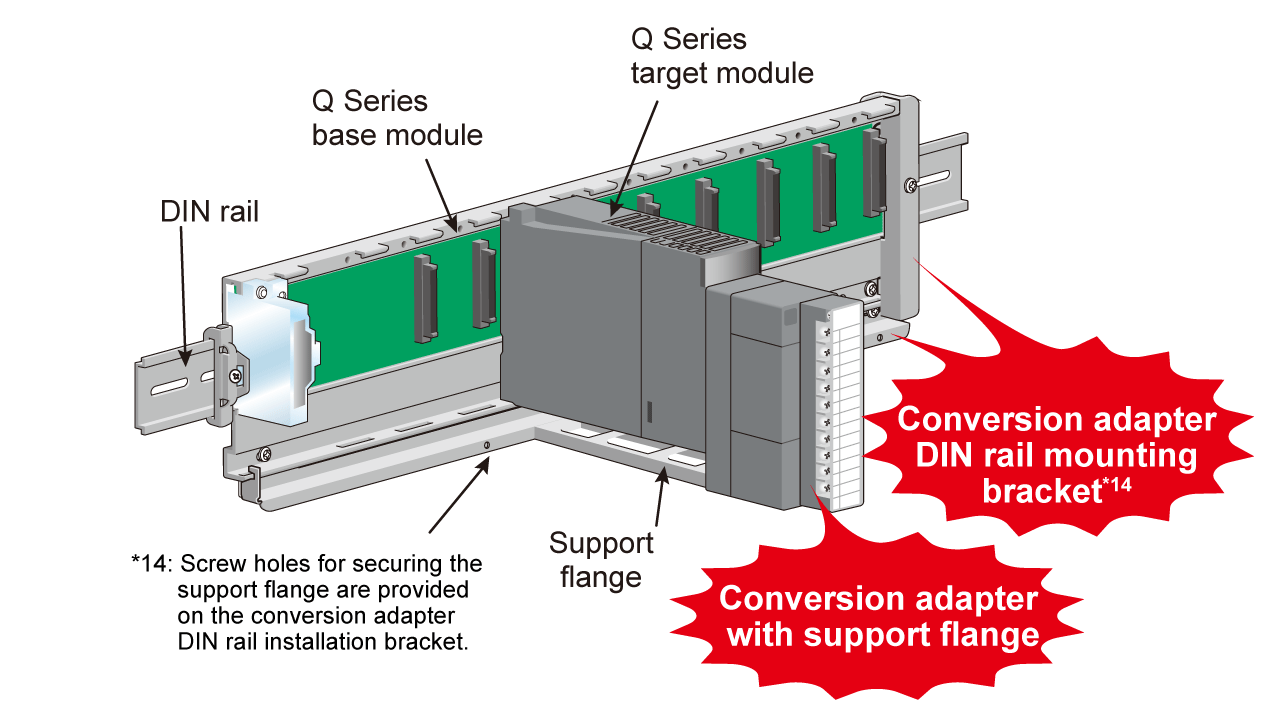

[DIN rail installation]

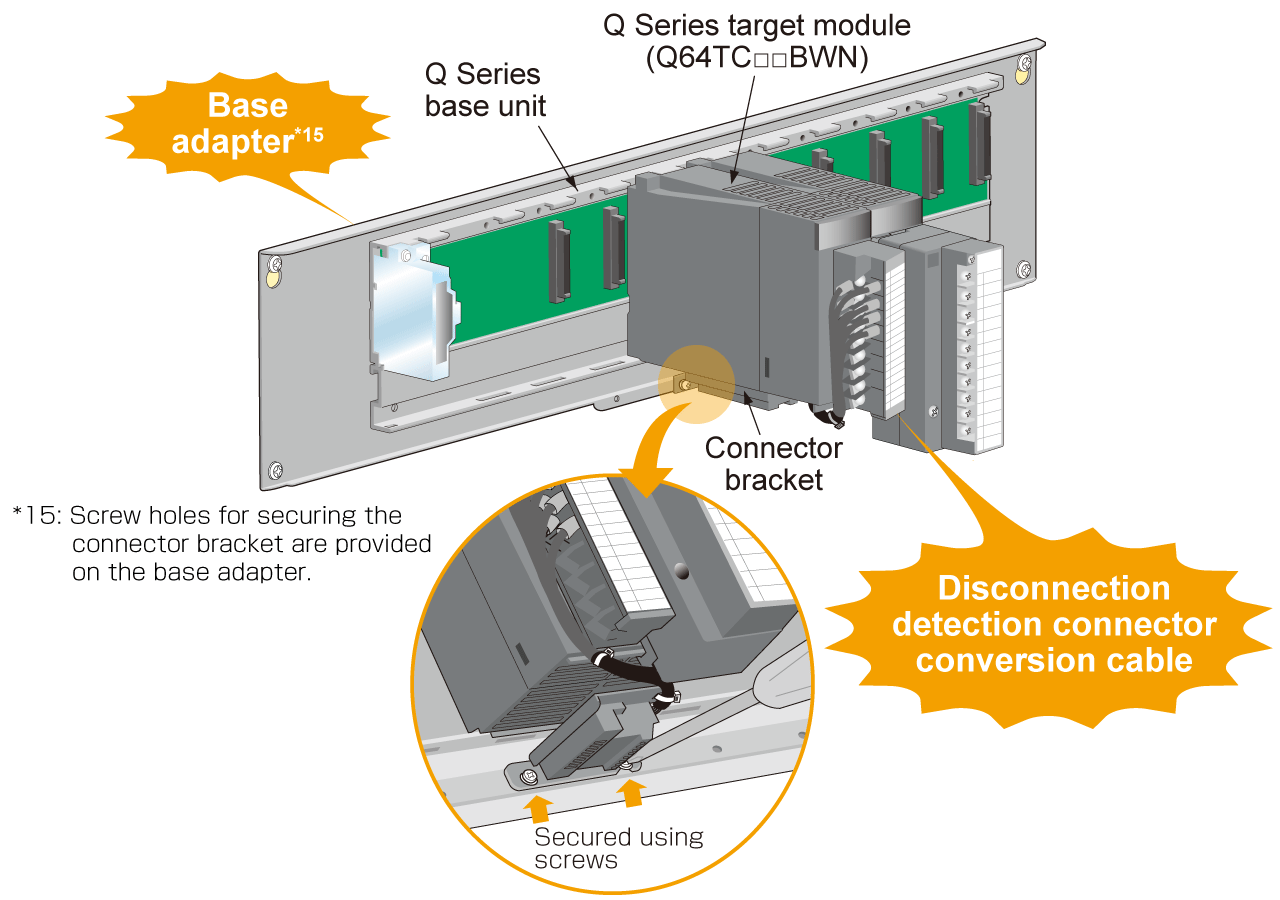

การติดตั้งสายแปลงขั้วต่อตรวจจับการตัดสาย

[Panel surface installation]

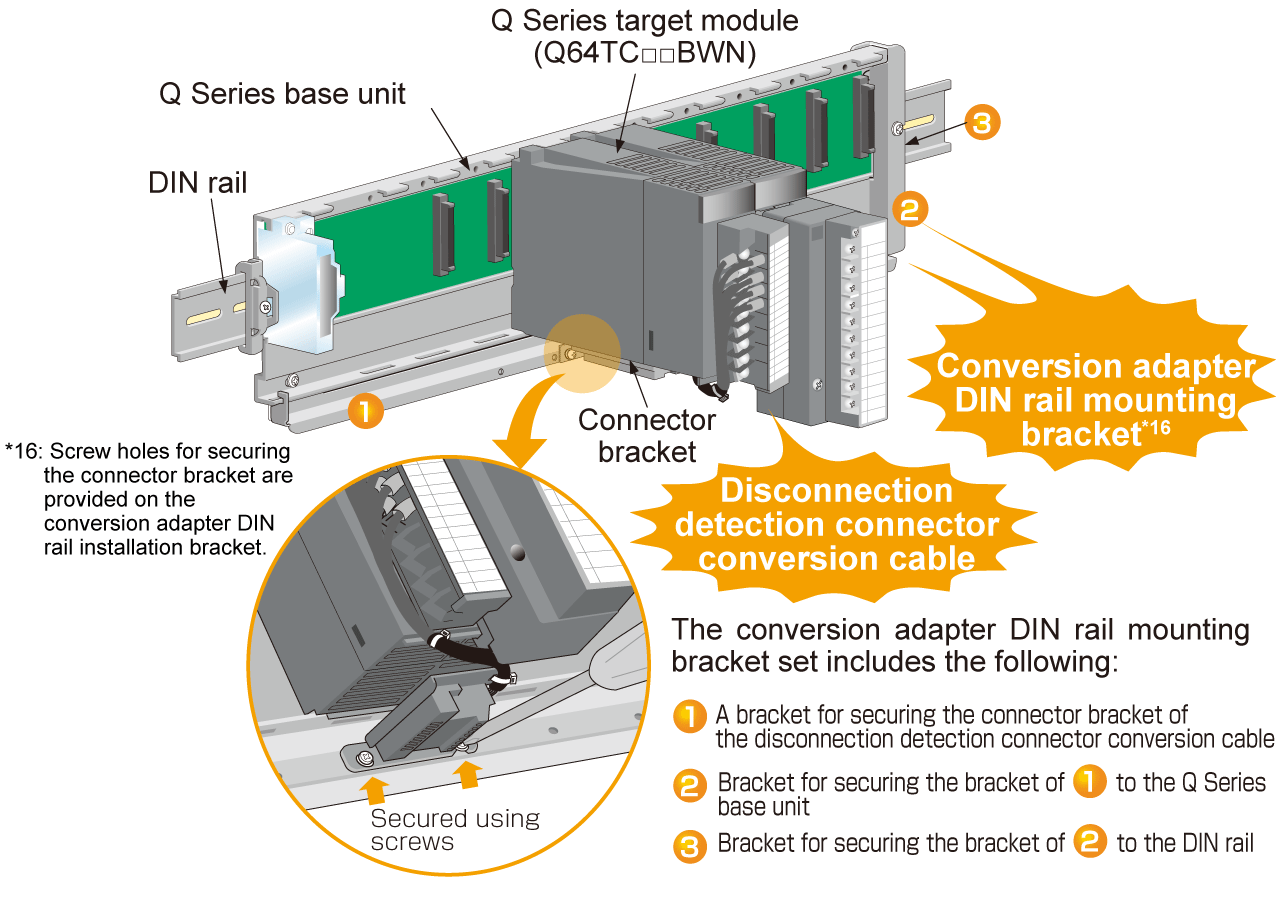

[DIN rail installation]

ข้อควรระวังในการใช้อะแดปเตอร์ฐานและแผงยึด DIN rail สำหรับอะแดปเตอร์แปลง

  • โปรดตรวจสอบเงื่อนไขการติดตั้งก่อนใช้ผลิตภัณฑ์เครื่องมืออัปเกรด เนื่องจากความกว้างของโมดูลและพื้นที่เดินสายจะลดลง
    (34.5 mm (1.36 นิ้ว) → 27.4 mm (1.08 นิ้ว))

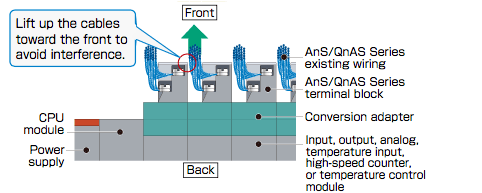

  • หากสายรบกวนการติดตั้งโมดูล ให้ยกสายขึ้นไปทางด้านหน้าเพื่อหลีกเลี่ยงการรบกวน

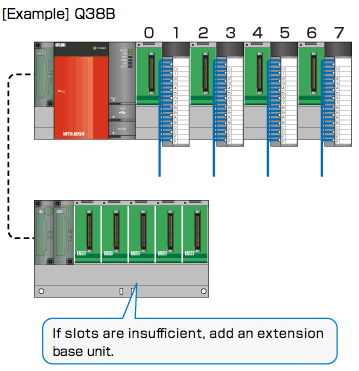

  • หากสายยังคงรบกวนอยู่ ให้เว้นช่อง slot ว่างระหว่างโมดูลเพื่อเพิ่มพื้นที่เดินสาย
  • เปลี่ยนฝาครอบ terminal block เป็นฝาที่มาพร้อมกับอะแดปเตอร์แปลง

สำหรับข้อมูลจำเพาะ ข้อควรระวัง และข้อจำกัดเพิ่มเติมของผลิตภัณฑ์เครื่องมืออัปเกรด/time and wire saving devices โปรดดูในโบรชัวร์
(NA C088E-116 จัดพิมพ์โดย Mitsubishi Electric Engineering Co., Ltd.) หรือคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
สำหรับการสั่งซื้อผลิตภัณฑ์เครื่องมืออัปเกรด โปรดติดต่อสำนักงานขายหรือตัวแทนจำหน่าย Mitsubishi Electric ในพื้นที่ของท่าน
