Programmable Controllers MELSEC-A Series การเปลี่ยนระบบ

Programmable Controllers MELSEC

เปลี่ยนไปใช้ L/Q Series โดยนำโปรแกรมเดิมมาใช้ต่อ

ตัวอย่างการเปลี่ยนระบบ

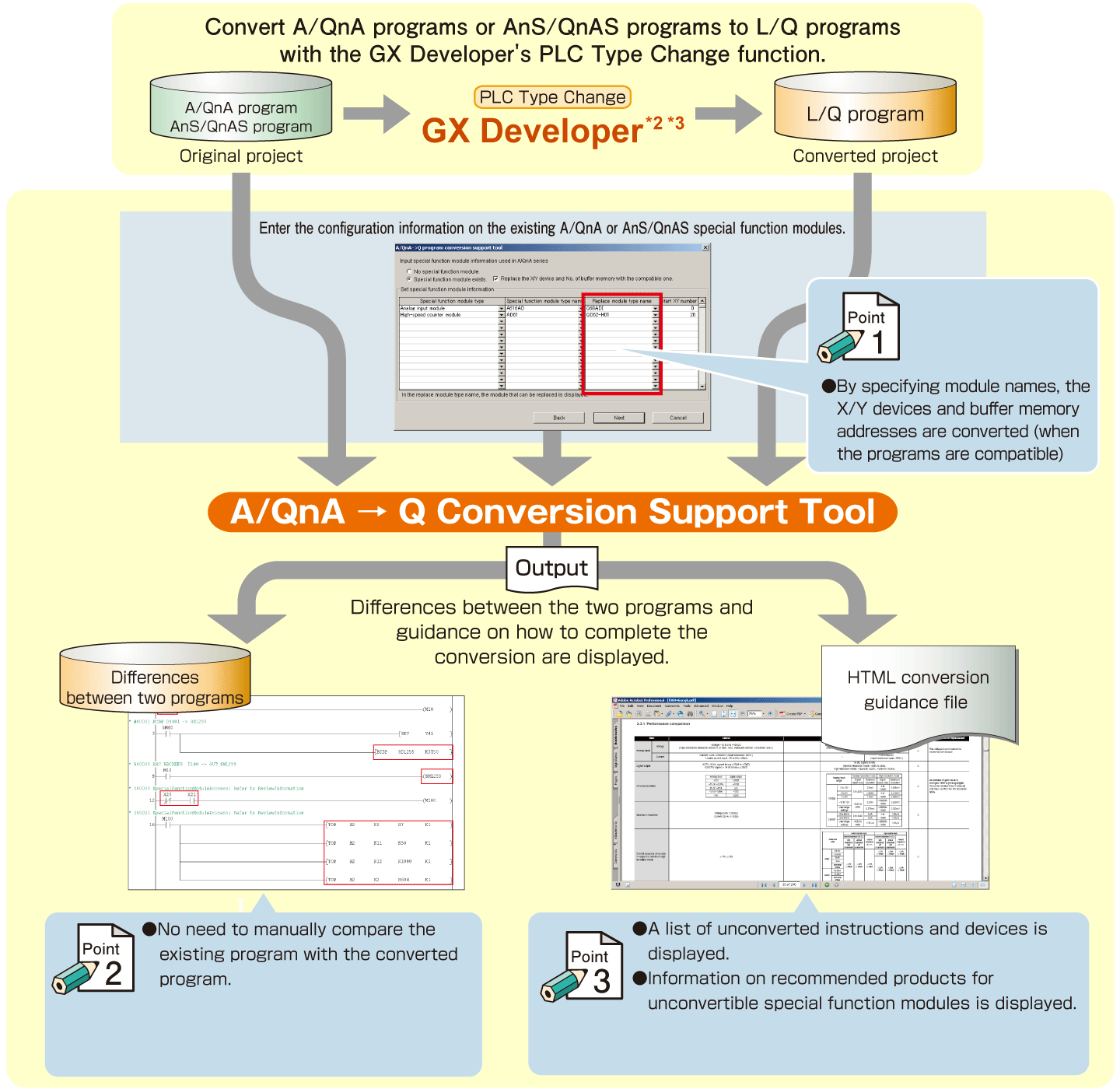

เครื่องมือสนับสนุนการแปลง A/QnA → Q^*1

ลดความพยายามในการแปลงโปรแกรมด้วยเครื่องมือสนับสนุนการแปลง A/QnA → Q

เครื่องมือนี้รองรับการแปลงโปรแกรม A/QnA เป็นโปรแกรม Q หรือโปรแกรม AnS/QnAS เป็นโปรแกรม L/Q ได้อย่างครบถ้วน

ช่วยค้นหาและแก้ไขส่วนที่ยังแปลงไม่สมบูรณ์ได้อย่างง่ายดาย

*1.เครื่องมือสนับสนุนนี้ใช้ได้กับ ladder program เท่านั้น
รองรับการแปลง AnS/Q2AS(H) → Q ด้วย
ต้องใช้เวอร์ชัน 1.06 ขึ้นไปเพื่อเปลี่ยนชนิด PLC เป็นโมดูล Universal model QCPU
เพื่อเปลี่ยน CPU เป็น LCPU ให้ใช้เครื่องมือสนับสนุนการแปลง A/QnA → Q เวอร์ชัน 1.11 ขึ้นไป
*2.GX Developer ยุติการผลิตแล้ว ลูกค้าที่มี product ID สามารถใช้ซอฟต์แวร์ได้ สำหรับรายละเอียดวิธีขอรับซอฟต์แวร์ กรุณาติดต่อสำนักงานขายหรือตัวแทน Mitsubishi Electric ในพื้นที่ของท่าน
*3.GX Developer ไม่รองรับการเปลี่ยนชนิด PLC เป็น High-speed Universal model QCPU และ LCPU (ยกเว้น L02CPU และ L26CPU-BT)
โปรดเปลี่ยนชนิด PLC ตามแอปพลิเคชันและวิธีการต่อไปนี้
1. 1.GX Developer: เปลี่ยนชนิด PLC เป็น Universal model QCPU แล้วบันทึกข้อมูลโปรเจกต์
2. 2.เครื่องมือสนับสนุนการแปลง A/QnA → Q: สร้าง "Differences between two programs" และ "ไฟล์แนะแนวการแปลงเป็น HTML"
3. 3.GX Developer: แก้ไข "Differences between two programs" โดยอ้างอิง "ไฟล์แนะแนวการแปลงเป็น HTML"
4. 4.GX Works2: เปิด "Differences between two programs" (Project - เปิด Other data - เปิด Other project) และเปลี่ยนชนิด PLC เป็น High-speed Universal model QCPU

หมายเหตุ:สำหรับการขอรับเครื่องมือสนับสนุนการแปลง A/QnA → Q กรุณาติดต่อสำนักงานขายหรือตัวแทน Mitsubishi Electric ในพื้นที่ของท่าน

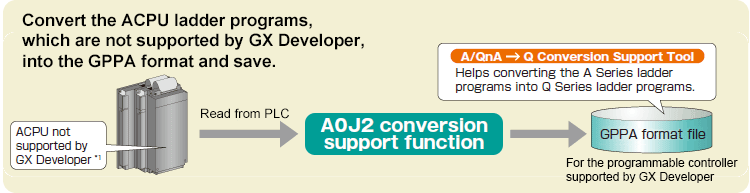

แปลง ACPU ladder program ที่ GX Developer ไม่รองรับให้เป็นรูปแบบ GPPA

อ่านและแปลง ACPU ladder program ที่ GX Developer ไม่รองรับให้เป็นรูปแบบ GPPA ซึ่ง GX Developer รองรับ

*1.A0J2CPU, A1CPU, A2CPU, A52GCPU, A3CPU, A3VCPU, A73CPU, A3HCPU, A3MCPU

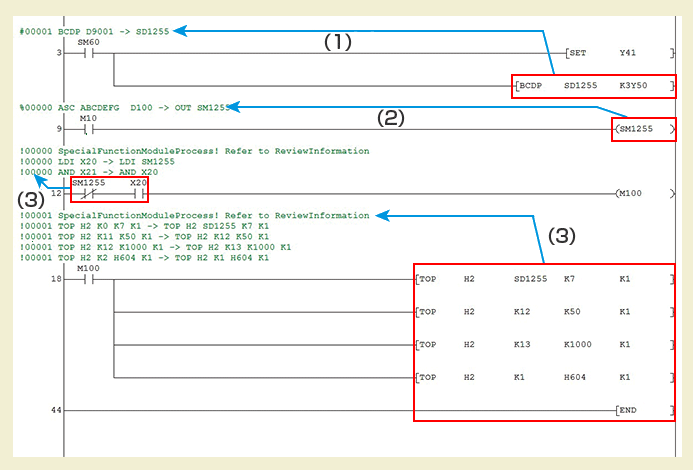

โปรแกรม Q ที่แสดงส่วนต่างไว้ชัดเจน

The differences between two programs can be modified directly.
This prevents mistakes and improves the conversion efficiency.

(1) รายการอุปกรณ์ที่ยังไม่แปลง - #: อุปกรณ์เดิมและอุปกรณ์ที่แปลงแล้วจะแสดงดังที่เห็นด้านล่าง อุปกรณ์ในบล็อกวงจรจะแสดงทีละบรรทัด
[ตัวอย่าง] #00001 BCDP D9001 → SD1255 (#00001 คือคำสำคัญค้นหาจากไฟล์แนะแนว)
(2) รายการคำสั่งที่ยังไม่แปลง - %: คำสั่งเดิมและคำสั่งที่แปลงแล้วจะแสดงดังที่เห็นด้านล่าง คำสั่งในบล็อกวงจรจะแสดงทีละบรรทัด
[ตัวอย่าง] %00000 ASC ABCDEFG D100 → OUT SM1255 (%00000 คือคำสำคัญค้นหาจากไฟล์แนะแนว)
(3) รายการกระบวนการของโมดูลฟังก์ชันพิเศษ - !: สำหรับคำสั่ง special function module (FROM, DFRO, TO, DTO และคำสั่งที่ใช้อุปกรณ์ X/Y) จะแสดงข้อความขอให้ตรวจสอบ สำหรับอุปกรณ์ X/Y และที่อยู่ buffer memory จะแสดงสถานะเดิมและสถานะที่แก้ไขแล้ว
[ตัวอย่าง] !00001 SpecialFunctionModuleProcess! โปรดดู ReviewInformation (!00001 คือคำสำคัญค้นหาจากไฟล์แนะแนว)

ไฟล์แนะแนวการแปลงเป็น HTML

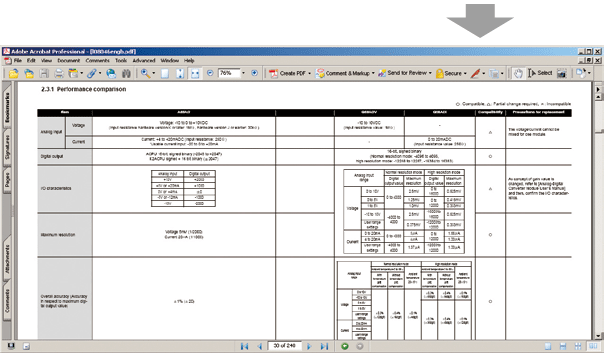

เปรียบเทียบข้อมูลจำเพาะสมรรถนะก่อนและหลังการเปลี่ยนทดแทนได้อย่างง่ายดาย

ข้อมูลโดยละเอียดจะแสดงเป็นลำดับขั้นใน Internet Explorer^® และสามารถเชื่อมโยงข้อมูลความแตกต่างระหว่างสองโปรแกรมกับไฟล์แนะแนวการแปลงเข้าด้วยกัน

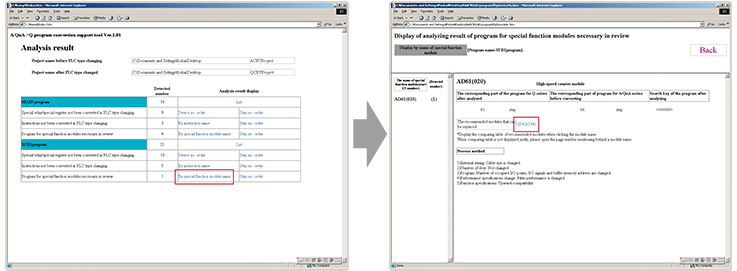

[ตัวอย่าง] กระบวนการของ special function module ที่ต้องตรวจสอบ

คลิก "By special function module name" ในแถว "Programs for special function modules necessary in review"

คลิกชื่อโมดูลที่แนะนำถัดจาก "The recommended modules that can be replaced."

ตรวจสอบการเปรียบเทียบสมรรถนะของโมดูลได้

สามารถแสดงรายละเอียดของ special relay และ register ที่ยังไม่แปลง ซึ่งช่วยเพิ่มประสิทธิภาพการแปลง

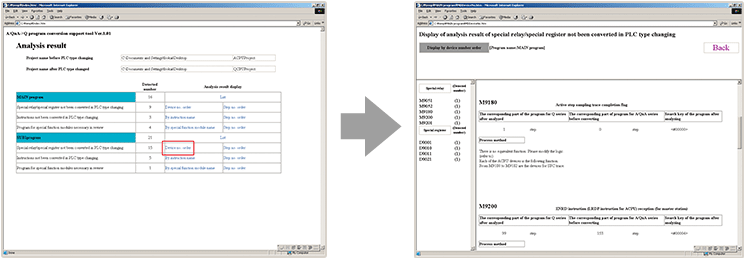

[ตัวอย่าง] Special relay และ register ที่ยังไม่แปลงเป็นโปรแกรม Q

คลิก "Device no. order" ในแถว "Special relay/special register not been converted in PLC type changing"

สามารถยืนยันเนื้อหาที่แก้ไขได้
