Controllers MELSEC-QS/WS Series คอนโทรลเลอร์นิรภัย (MELSEC-WS Series)

คอนโทรลเลอร์นิรภัยขนาดกะทัดรัดนี้สอดคล้องกับมาตรฐานความปลอดภัย EN ISO 13849-1 Category 4/PL e และ IEC 61508 SIL 3 เหมาะสำหรับระบบควบคุมความปลอดภัยขนาดเล็กถึงกลาง Safety I/O points สามารถขยายได้ถึง 144 จุดต่อ CPU module ตามการกำหนดค่าระบบ ด้วยการใช้ Setting and Monitoring Tool ^*1 ที่ออกแบบเฉพาะ การตั้งค่าและการสร้าง logic ทำได้อย่างง่ายดาย

*1สำหรับรายละเอียดวิธีรับเครื่องมือ โปรดติดต่อสำนักงานขายหรือตัวแทน Mitsubishi Electric ในพื้นที่ของคุณ

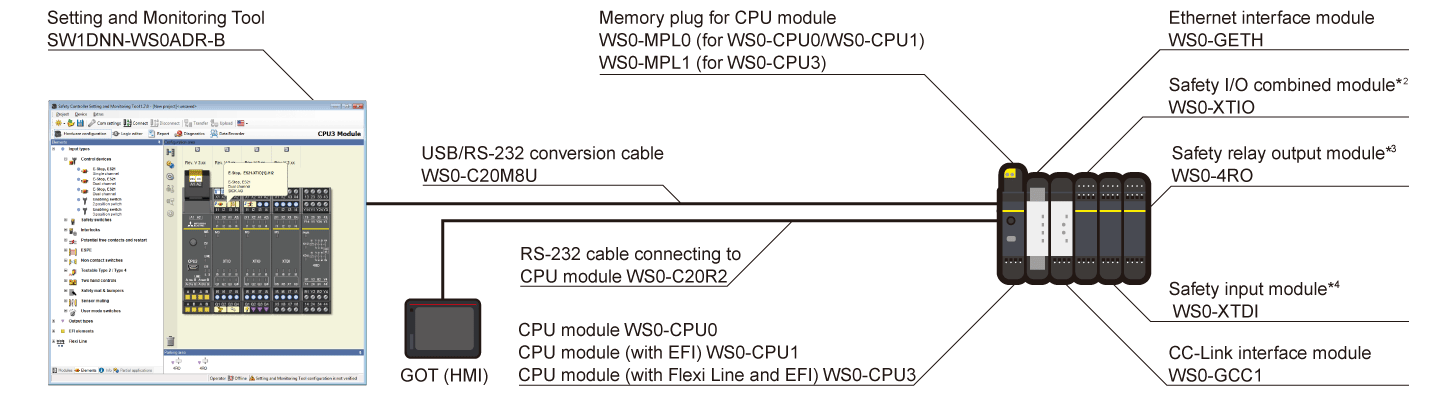

การกำหนดค่าระบบ

• *2.No. of input points: 8 points (single wiring), No. of output points: 4 points (single wiring)
• *3.Safety relay output: 4 points
• *4.No. of input points: 8 points (single wiring)

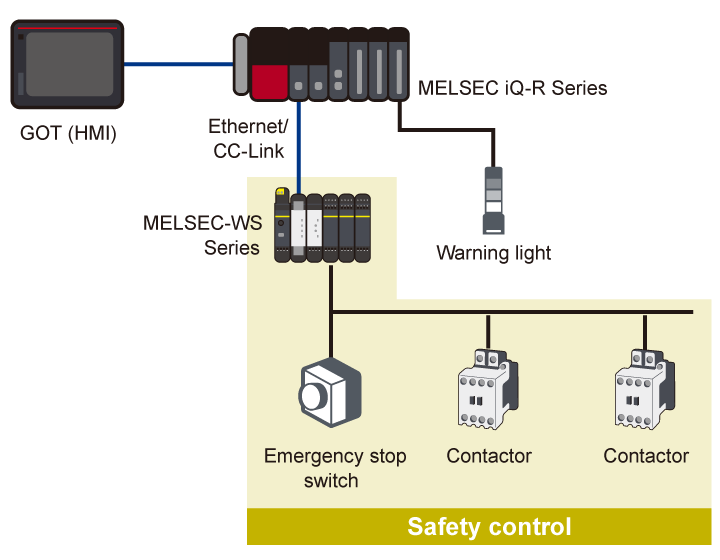

เพิ่มการควบคุมความปลอดภัยให้ PLC ที่มีอยู่ได้อย่างง่ายดาย (CC-Link/Ethernet)

การเชื่อมต่อคอนโทรลเลอร์นิรภัยกับ CC-Link ช่วยให้ควบคุมความปลอดภัยร่วมกับโมดูล MELSEC iQ-R/Q/L Series ที่มีอยู่ได้ นอกจากนี้ยังสามารถตรวจสอบสถานะการทำงานและสถานะข้อผิดพลาดของคอนโทรลเลอร์นิรภัยผ่าน PLC ช่วยระบุสาเหตุของการหยุดฉุกเฉินและอุปกรณ์ที่มีปัญหาได้อย่างรวดเร็ว

ฟังก์ชันที่ใช้งานได้ผ่าน network interface

	CC-Link (WS0-GCC1)	Ethernet (WS0-GETH)
PLC/PC
ข้อมูลการตรวจสอบ	●	●
ข้อมูลการแจ้งเตือน	●	●
Setting and Monitoring Tool
การเชื่อมต่อผ่านเครือข่าย	—	●

ความยืดหยุ่นในการขยายระบบ

• ติดตั้งได้สูงสุด 12 โมดูล safety input และ I/O, 4 โมดูล safety relay output และ 2 โมดูลเครือข่าย
• ขยาย I/O points ได้ถึง 144 จุด (single input) ประกอบด้วย safety input 96 จุด (single input) และ safety output 48 จุด (single output)

ฟังก์ชัน fast shut off ให้เวลาตอบสนอง 8 ms

ฟังก์ชัน fast shut off ช่วยให้ safety I/O module ตัด safety output ได้โดยไม่ผ่าน CPU module ทำให้ได้เวลาตอบสนอง 8 ms เนื่องจากได้เวลาตอบสนองที่ใกล้เคียงกันแม้จะเพิ่ม I/O points จึงสามารถลดระยะห่างด้านความปลอดภัยได้แม้ในระบบขนาดใหญ่

■ ไม่ใช้ฟังก์ชัน fast shut off

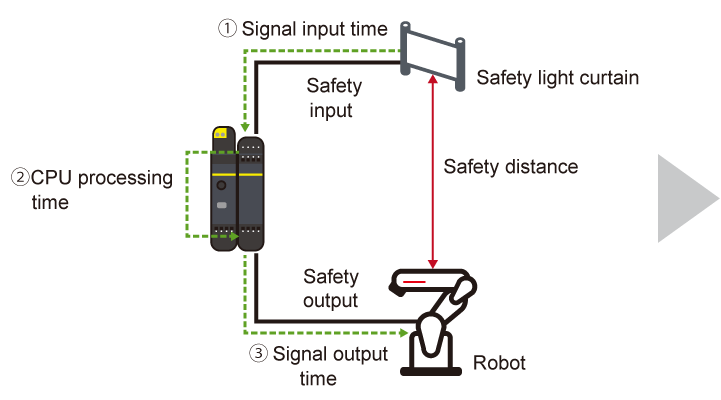

Response time ＝①＋②＋③

■ ใช้ฟังก์ชัน fast shut off

Response time ＝8ms

Flexi Line/Flexi Link
เครือข่ายการสื่อสารด้านความปลอดภัยระหว่างคอนโทรลเลอร์นิรภัย

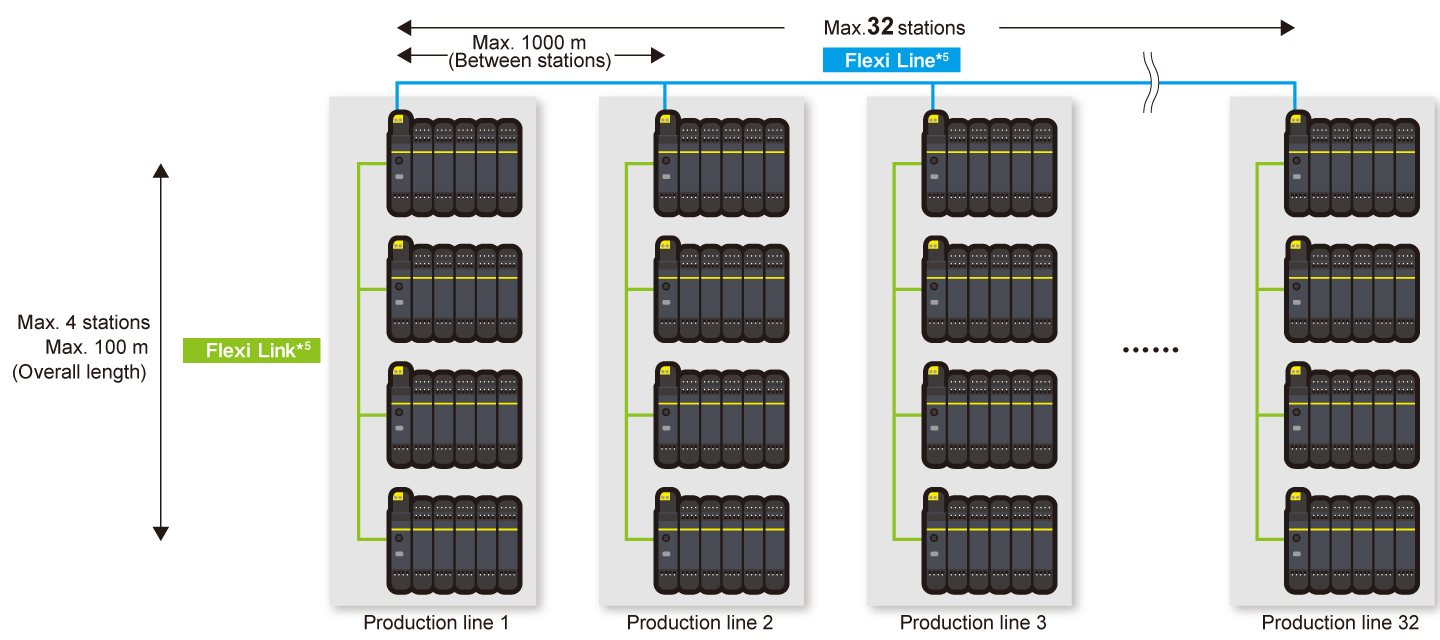

การสื่อสารด้านความปลอดภัยระหว่างคอนโทรลเลอร์นิรภัยสามารถสร้างได้อย่างง่ายดายและประหยัดต้นทุนเพียงแค่เชื่อมต่อ CPU modules ด้วยสายสัญญาณเฉพาะ สามารถสื่อสารด้านความปลอดภัยได้โดยไม่ต้องใช้โมดูลเครือข่ายเฉพาะ รองรับการใช้งานในหลากหลายไซต์การผลิต นอกจากนี้ยังรองรับการประสานงานระหว่างอุปกรณ์หลายเครื่อง ช่วยเพิ่มความปลอดภัยของระบบการผลิต

*5.Flexi Line รองรับเฉพาะ WS0-CPU3 และ Flexi Link รองรับเฉพาะ WS0-CPU1 และ WS0-CPU3 เท่านั้น

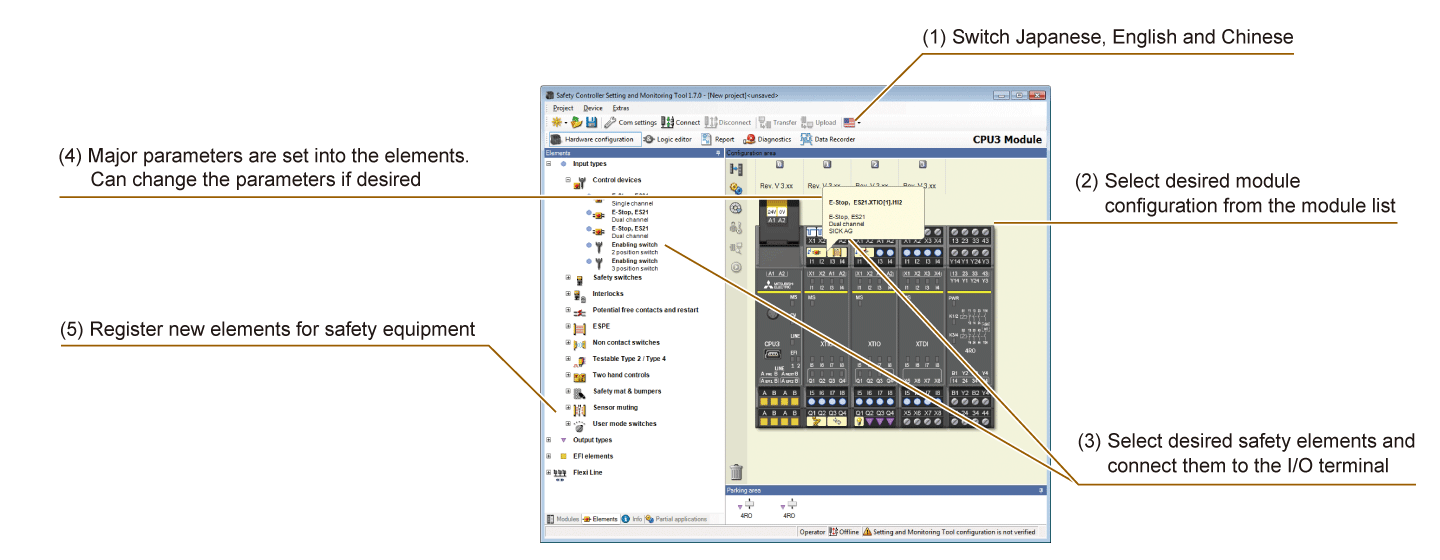

“Setting and Monitoring Tool ^*6” ที่ออกแบบเฉพาะ ให้สภาพแวดล้อมการกำหนดค่าระบบที่ใช้งานง่าย

■ การกำหนดค่า

กำหนดค่าฮาร์ดแวร์ได้อย่างง่ายดายและรวดเร็วโดยใช้ elements ที่หลากหลาย ^*7

• *6.สำหรับรายละเอียดวิธีรับเครื่องมือ โปรดติดต่อสำนักงานขายหรือตัวแทน Mitsubishi Electric ในพื้นที่ของคุณ
• *7.พารามิเตอร์การเชื่อมต่อของอุปกรณ์นิรภัยหลัก เช่น สวิตช์หยุดฉุกเฉิน สวิตช์ประตูนิรภัย และ safety light curtain จะแสดงด้วยไอคอน ตั้งค่าได้ง่ายดายด้วยการ drag-and-drop มี elements สำหรับอุปกรณ์นิรภัยของพันธมิตร Mitsubishi ให้เลือกใช้ด้วย โปรดติดต่อตัวแทน Mitsubishi ในพื้นที่ของคุณ

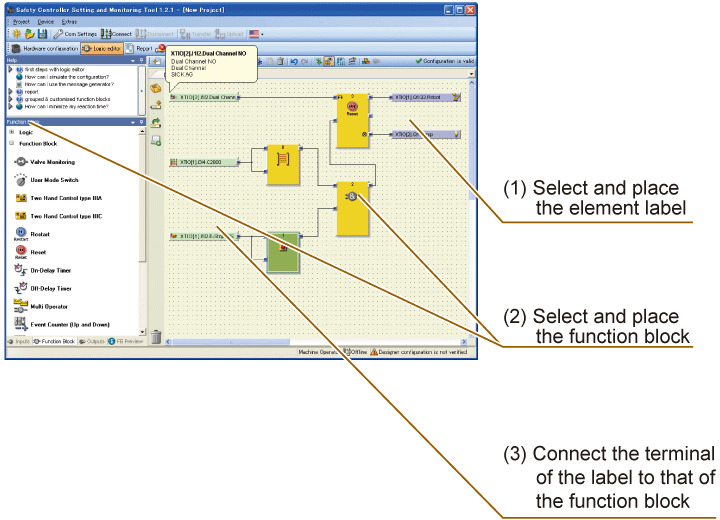

■ Logic editor

Elements ที่เชื่อมต่อกับ I/O terminal จะถูกติดป้ายกำกับโดยอัตโนมัติ ช่วยให้สร้าง logic ได้ง่ายขึ้นด้วย labels และ function blocks

■ การวินิจฉัย/การตรวจสอบ

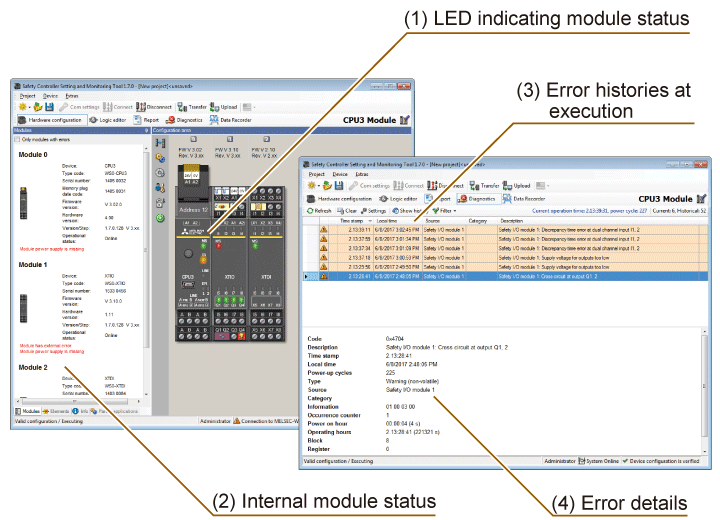

ตรวจสอบสถานะภายในของโมดูลและประวัติข้อผิดพลาดได้

■ รายงาน

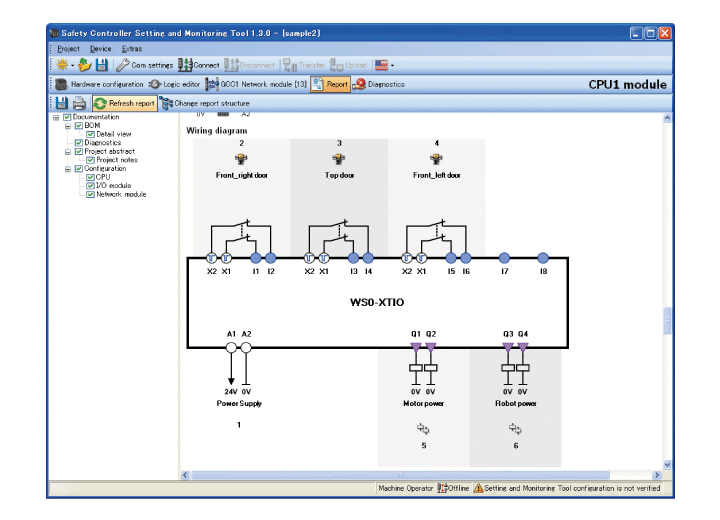

สามารถสร้างแผนผังการต่อสายของ I/O modules ได้โดยอัตโนมัติ รายงานการวินิจฉัยข้อผิดพลาดและรายงานอื่น ๆ สามารถสร้าง พิมพ์ และบันทึกเป็น PDF ได้

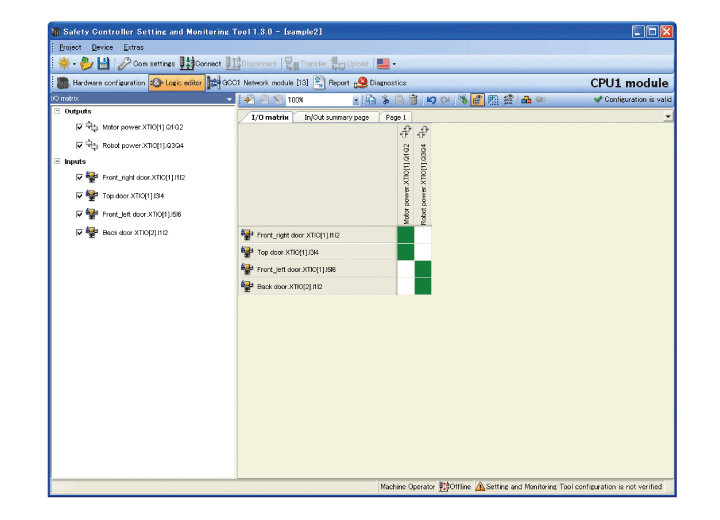

■ I/O matrix

แสดงความสัมพันธ์ระหว่าง input และ output ในรูปแบบ matrix ได้

■ Data recorder

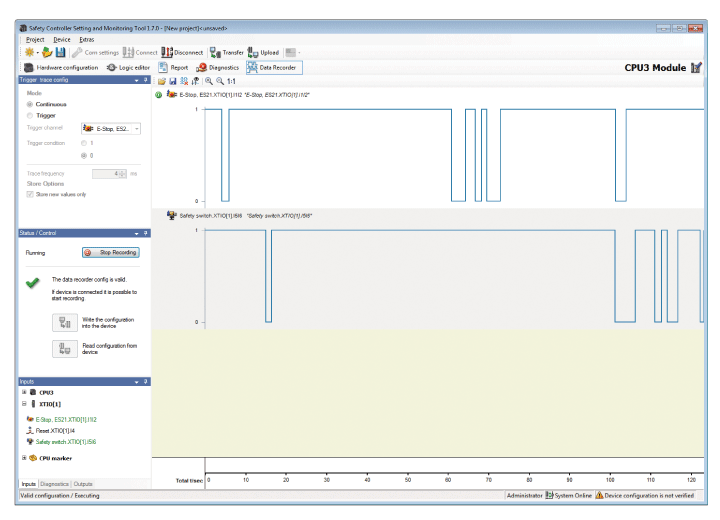

สถานะ ON/OFF ของสัญญาณ safety input และ safety output ที่ประมวลผลโดยคอนโทรลเลอร์นิรภัยสามารถบันทึกได้ ^*8ผลลัพธ์ที่บันทึกด้วย Setting and Monitoring Tool สามารถดูบนคอมพิวเตอร์เพื่อนำไปใช้แก้ไขปัญหาได้

*8.ใช้งานได้เมื่อใช้ CPU module ที่มี firmware version V2.01 (revision 2.XX) ขึ้นไป ร่วมกับ Setting and Monitoring Tool V1.7.0 ขึ้นไป

■ นำเข้าและส่งออก logic

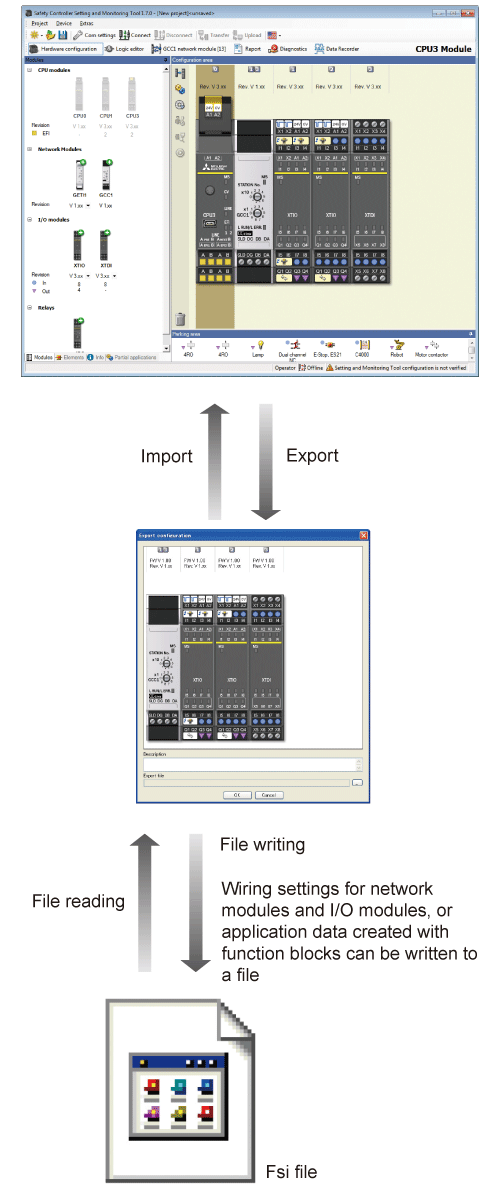

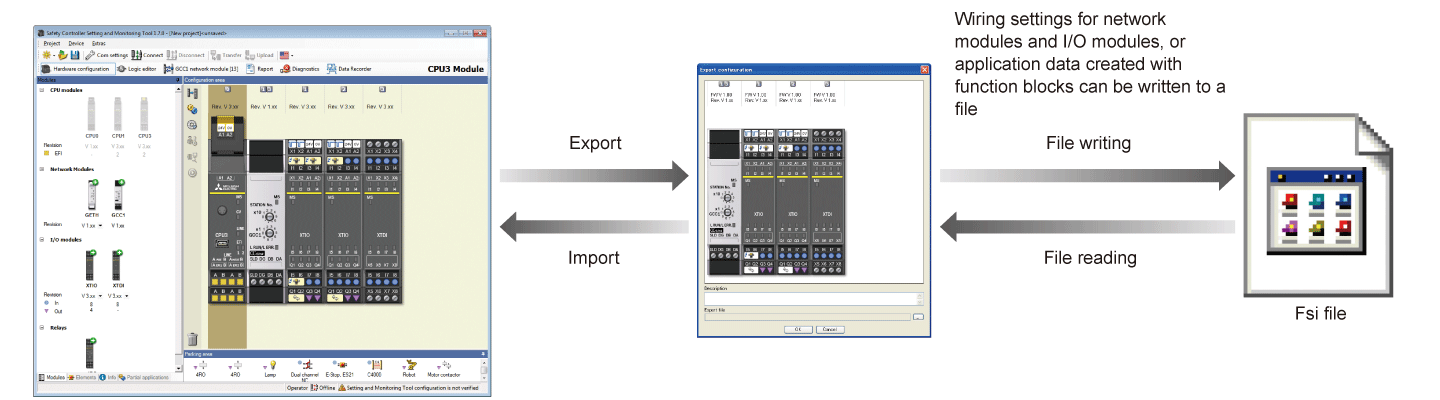

การตั้งค่าการเชื่อมต่อ I/O modules หรือ application logic ที่สร้างด้วย function blocks สามารถบันทึกในไฟล์ตั้งค่าเดียว และสามารถอ่านข้อมูลจากไฟล์ที่บันทึกไว้ได้

ไลน์อัป

MELSEC-WS Series ได้รับการพัฒนาและผลิตโดย SICK AG ซึ่งเป็นผู้จัดจำหน่ายโซลูชันความปลอดภัยจากประเทศเยอรมนี สำหรับข้อมูลเพิ่มเติม โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง หรือติดต่อสำนักงานขายหรือตัวแทน Mitsubishi Electric ในพื้นที่ของคุณ

SICK AG https://www.sick.com/
