Inverters-FREQROL-A800 Plus Series　-FREQROL-A800 Plus for Automated warehouse- แผนผังการกำหนดค่าระบบ/แผนผังการต่อเทอร์มินอล

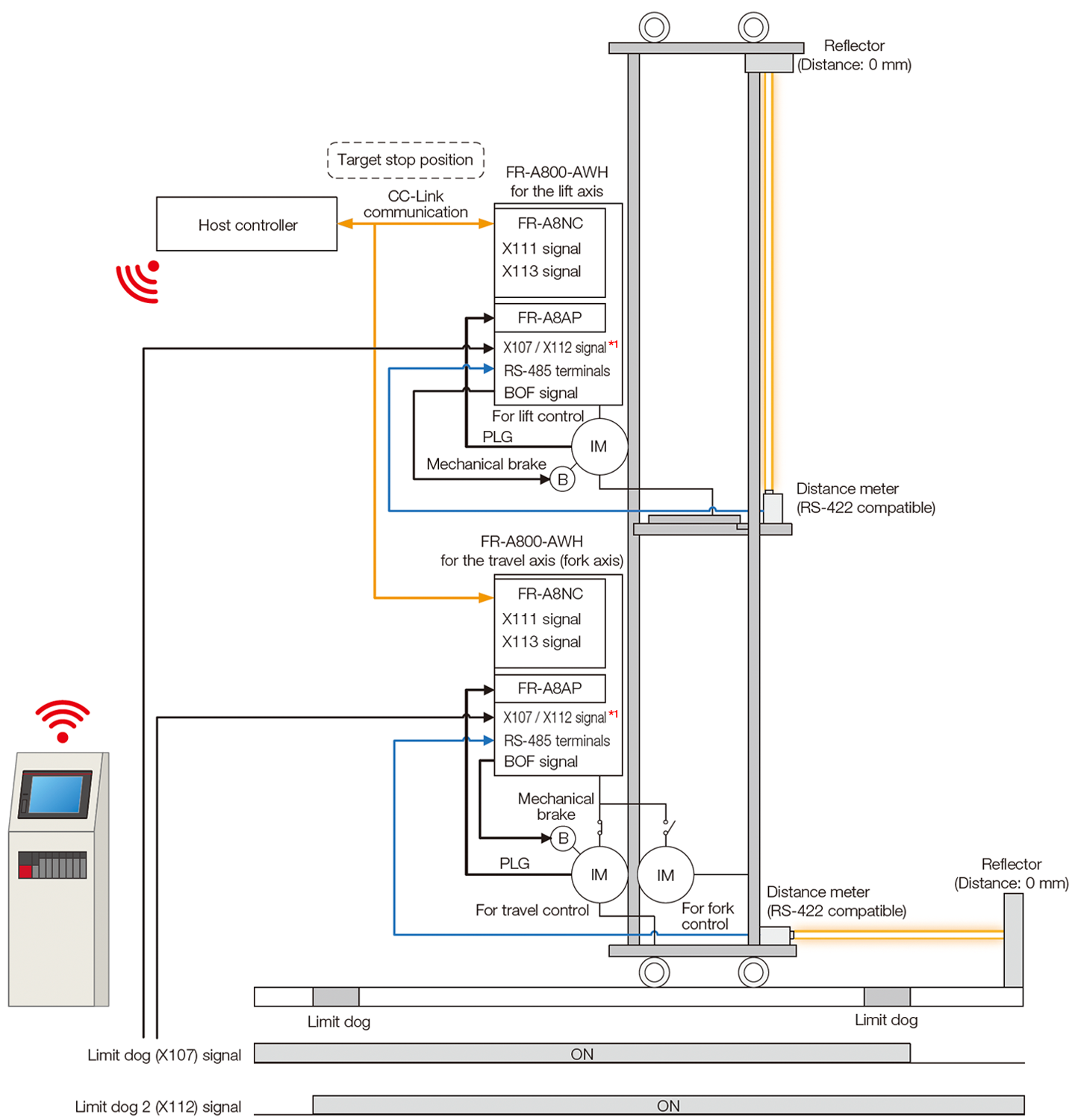

แผนผังการกำหนดค่าระบบ

การสื่อสารกับคอนโทรลเลอร์หลัก: CC-Link, การสื่อสารกับเครื่องวัดระยะ: RS-422 โฮสต์

*1เพื่อใช้อินเวอร์เตอร์อย่างปลอดภัย ขอแนะนำให้ใช้สัญญาณ ลิมิตด็อก (X107) และ ลิมิตด็อก 2 (X112)

แผนผังการต่อเทอร์มินอล

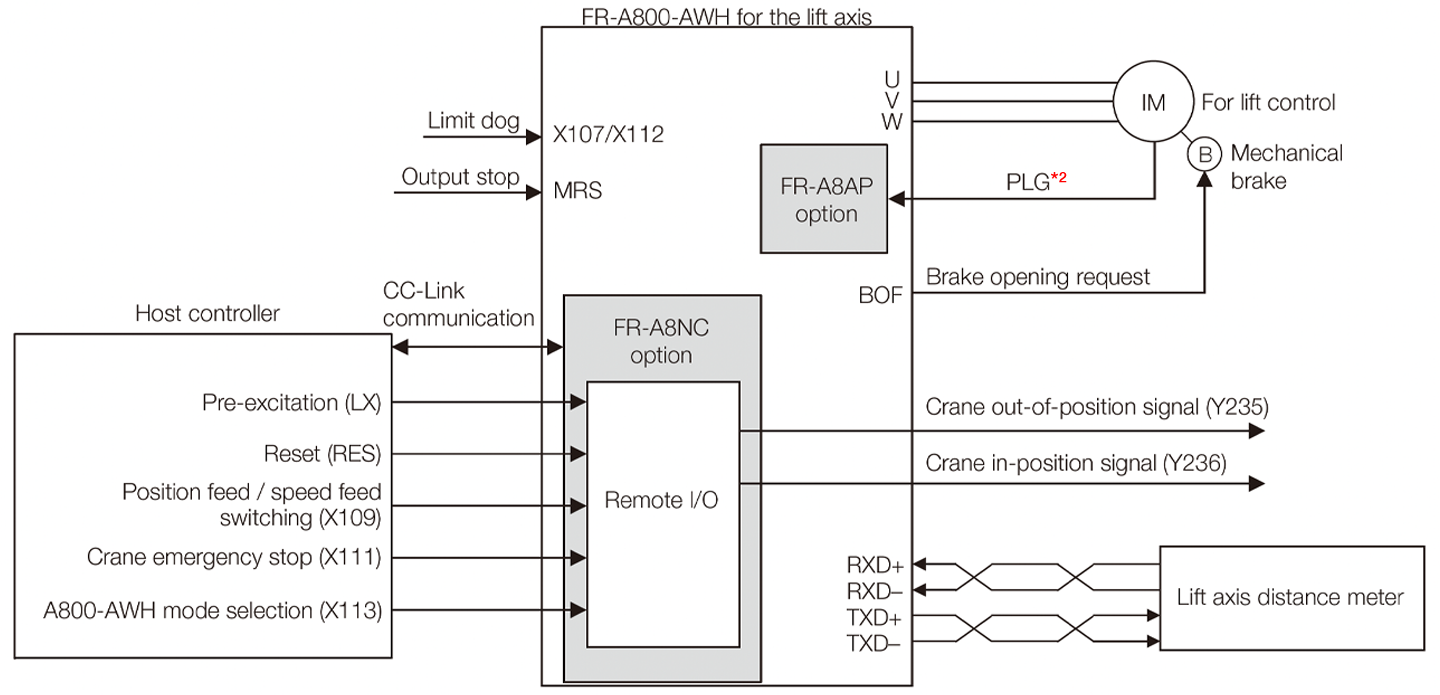

ตัวอย่างการเดินสายอินเวอร์เตอร์แกนยก

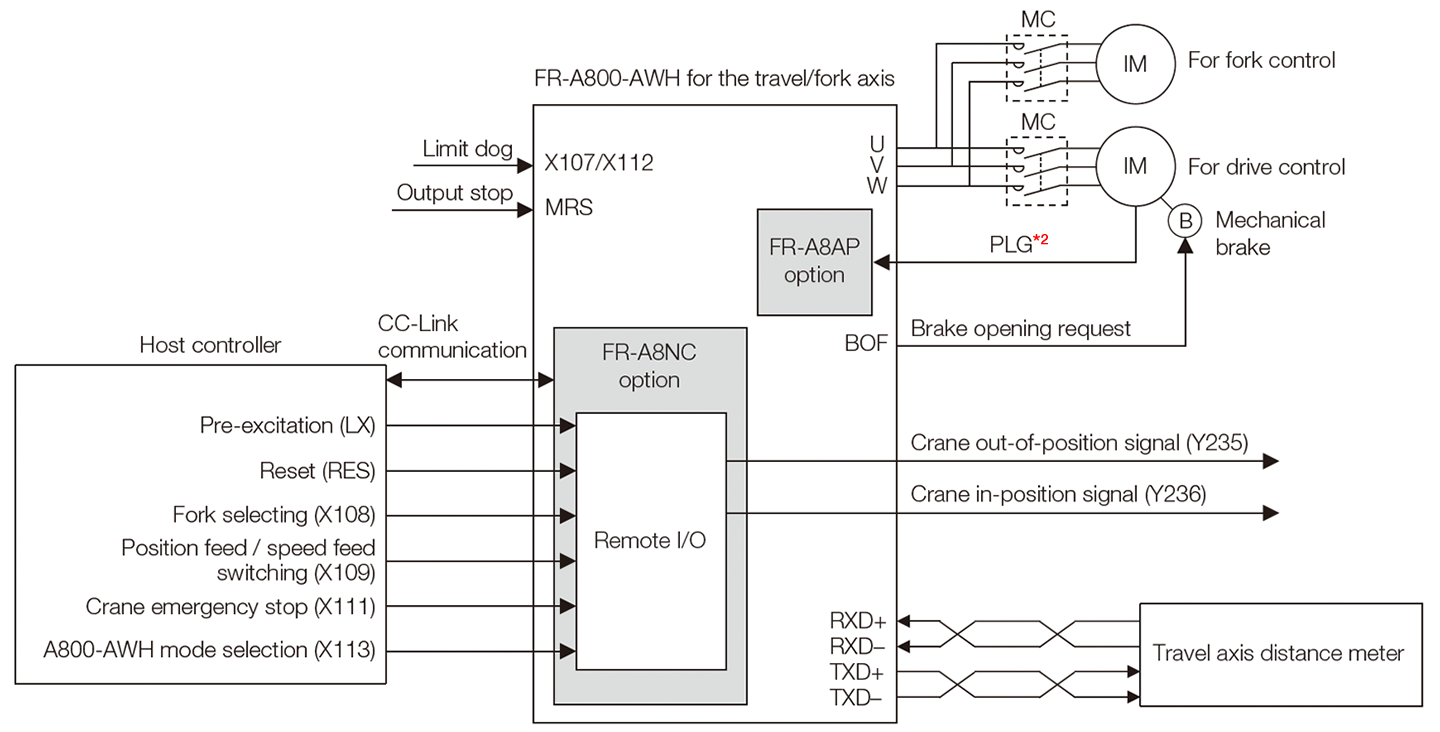

ตัวอย่างการเดินสายอินเวอร์เตอร์แกนเคลื่อนที่/แกนชุดงา

*2ต้องจัดเตรียมแหล่งจ่ายไฟ 5 V / 12 V / 15 V / 24 V แยกต่างหากตามข้อมูลจำเพาะด้านกำลังไฟของเอนโค้ดเดอร์
