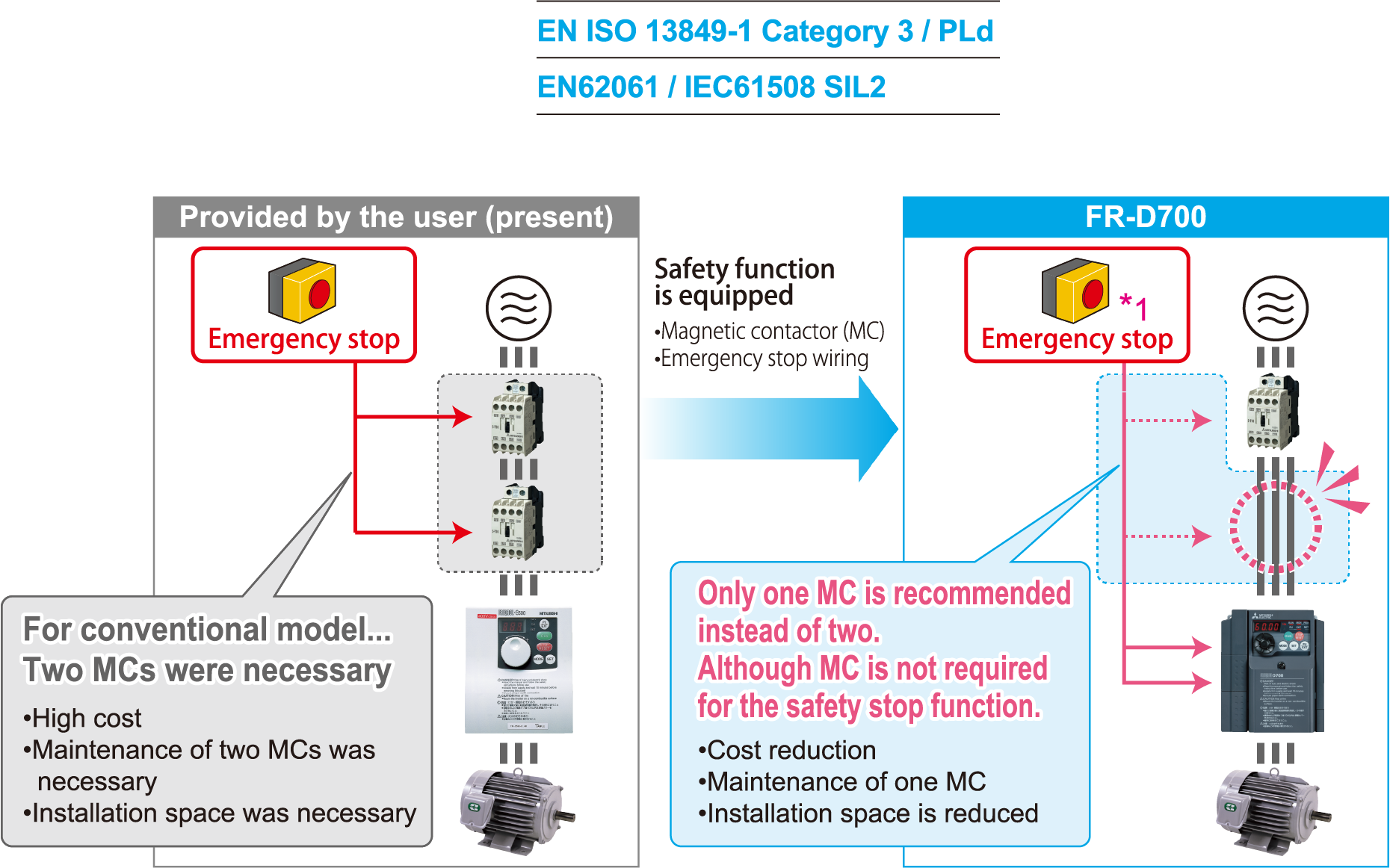

ฟังก์ชันหยุดเพื่อความปลอดภัย
FR-D700 series เป็นไปตามข้อกำหนดเครื่องจักรของสหภาพยุโรปโดยไม่ต้องติดตั้งอุปกรณ์ภายนอกเพิ่มเติม
เมื่ออุปกรณ์หยุดฉุกเฉินภายนอกทำงาน D700 จะตัดเอาต์พุตไปยังมอเตอร์ทันทีอย่างเชื่อถือได้
ฟังก์ชันนี้เป็นไปตามมาตรฐานต่อไปนี้
*1ยูนิตรีเลย์นิรภัยที่ได้รับการรับรอง

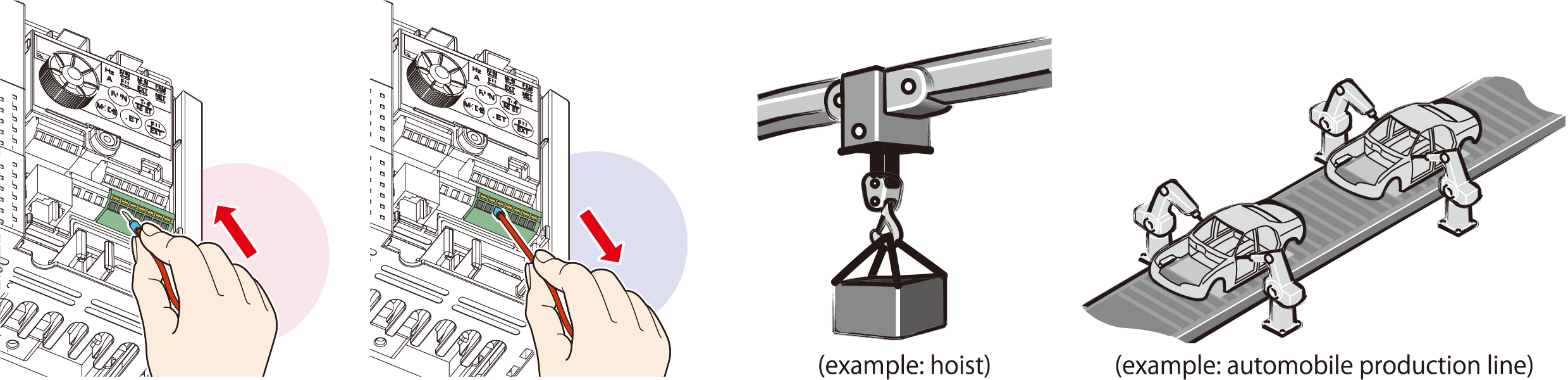

เทอร์มินอลแบบสปริงแคลมป์ (เทอร์มินอลวงจรควบคุม)
เมื่อใช้เทอร์มินอลแบบสปริงแคลมป์ *2 จะเดินสายได้ง่ายและเชื่อมต่อได้แน่นหนายิ่งขึ้น
-
เดินสายได้ง่าย
เพียงเสียบสายที่ย้ำด้วยหางปลาแบบใบมีด (ขนาดสายสูงสุด 1.5 mm) ก็เดินสายเสร็จได้ทันที
สามารถเดินสายโดยไม่ใช้หางปลาแบบใบมีดได้ -
เชื่อถือได้สูง
โครงสร้างสปริงภายในส่วนหน้าสัมผัสช่วยป้องกันความผิดปกติจากแรงสั่นสะเทือน -
ไม่ต้องบำรุงรักษา
ไม่ต้องขันสกรูซ้ำ*2เทอร์มินอลวงจรหลักเป็นแบบสกรู
ออกแบบให้มีอายุการใช้งานยาวนาน
- พัดลมระบายความร้อนมีอายุการใช้งานตามการออกแบบนานถึง 10 ปี *3 และระบบควบคุมเปิด/ปิดยังช่วยยืดอายุพัดลมได้อีก
- คาปาซิเตอร์มีอายุการใช้งานตามการออกแบบนานถึง 10 ปี โดยเลือกใช้รุ่นที่ทนการทำงาน 5,000 ชั่วโมงที่อุณหภูมิอากาศโดยรอบ 105°C *3 *4.
- แสดงอายุการใช้งานของชิ้นส่วนสำคัญ
| ส่วนประกอบ | แนวทางอายุการใช้งานของ FR-D700 | แนวทางของ JEMA *5 |
|---|---|---|
| พัดลมระบายความร้อน | 10 ปี | 2 ถึง 3 ปี |
| คาปาซิเตอร์ปรับเรียบวงจรหลัก | 10 ปี | 5 ปี |
| คาปาซิเตอร์ปรับเรียบบนแผงวงจร | 10 ปี | 5 ปี |
- *3อุณหภูมิอากาศโดยรอบเฉลี่ยรายปี 40°C (ปราศจากก๊าซกัดกร่อน ก๊าซไวไฟ ละอองน้ำมัน ฝุ่น และสิ่งสกปรก) อายุที่ออกแบบเป็นค่าคำนวณ ไม่ใช่ค่ารับประกัน
- *4กระแสเอาต์พุต: 80% ของกระแสพิกัดอินเวอร์เตอร์
- *5คัดย่อจาก "การตรวจสอบอินเวอร์เตอร์ทรานซิสเตอร์ตามระยะ" ของ JEMA (สมาคมผู้ผลิตอุปกรณ์ไฟฟ้าแห่งประเทศญี่ปุ่น)
ฟังก์ชันตรวจสอบอายุการใช้งาน
- ตรวจสอบระดับการเสื่อมของคาปาซิเตอร์วงจรหลัก คาปาซิเตอร์วงจรควบคุม และวงจรจำกัดกระแสกระชากได้
- ฟังก์ชันวินิจฉัยตนเองจะแจ้งเตือนเมื่อชิ้นส่วนใกล้หมดอายุการใช้งาน จึงช่วยป้องกันปัญหาได้ล่วงหน้า *6
-
*6ระบบจะแจ้งเตือนเมื่อชิ้นส่วนรายการใดรายการหนึ่งถึงเกณฑ์ที่กำหนด สามารถวัดความจุของคาปาซิเตอร์วงจรหลักได้โดยตั้งค่าพารามิเตอร์ขณะอินเวอร์เตอร์หยุด แล้วปิดและเปิดแหล่งจ่ายไฟอีกครั้ง
ระบบจะใช้ผลการวัดความจุเป็นเกณฑ์ส่งสัญญาณเตือน
พัดลมระบายความร้อนใช้การตรวจจับความเร็วรอบเพื่อส่งสัญญาณเตือน

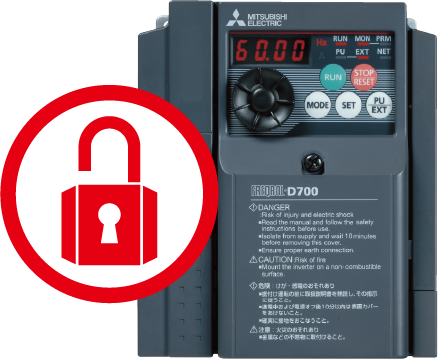

ฟังก์ชันรหัสผ่าน
การตั้งรหัสผ่าน 4 หลักช่วยจำกัดการอ่านและเขียนพารามิเตอร์
จึงช่วยป้องกันการแก้ไขค่าพารามิเตอร์
