ลดเวลาหยุดทำงาน

เมื่อเกิดความผิดปกติ การวิเคราะห์ด้วย AI และฟังก์ชันการวินิจฉัยอื่น ๆ จะช่วยแก้ปัญหาได้อย่างรวดเร็ว

ทำให้ขั้นตอนการติดตั้งกระชับยิ่งขึ้น E800 E800-E E800-SCE

ขนาดติดตั้งที่เข้ากันได้

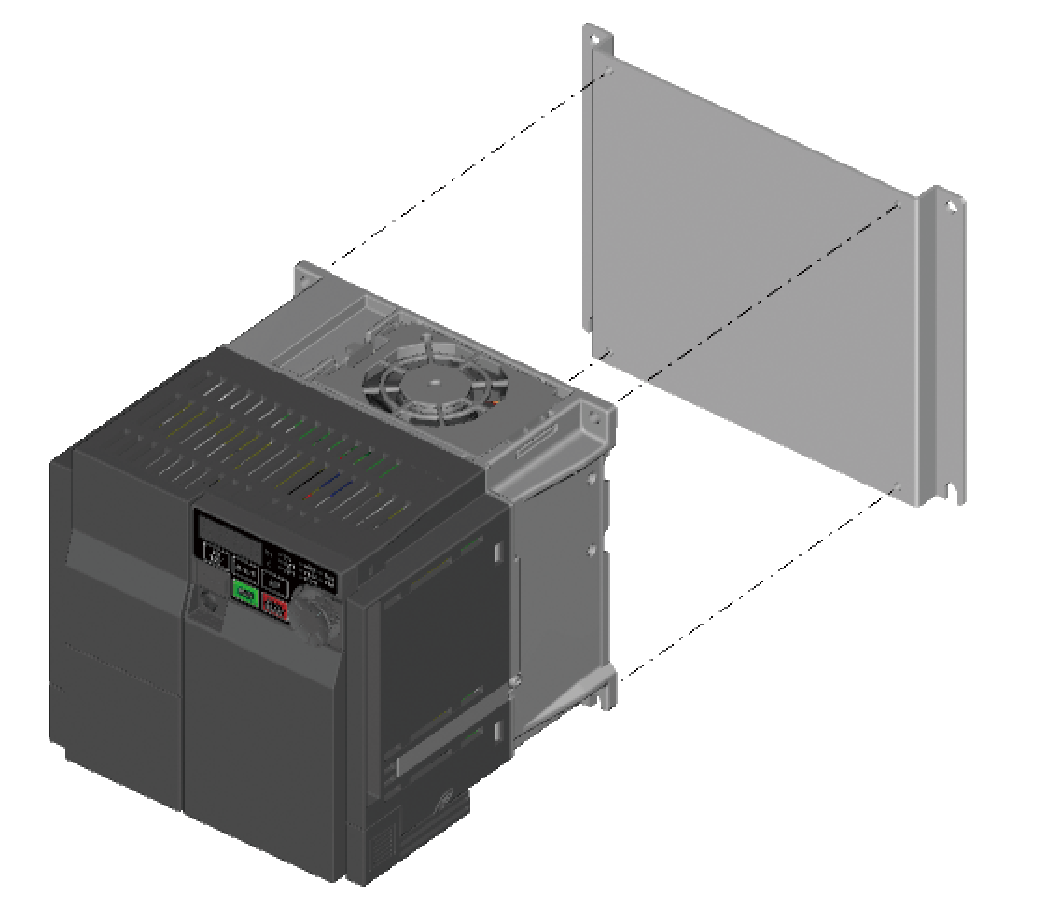

กำหนดขนาดติดตั้งเพื่อให้สลับใช้แทนซีรีส์ FR-E700 ได้ และมีออปชันอุปกรณ์ยึดสำหรับติดตั้งทดแทน เพื่อให้เปลี่ยนใช้กับรุ่นที่มีขนาดต่างกันได้สะดวก
(ความลึกที่ต้องใช้ในการติดตั้งเพิ่มขึ้น 12 mm)

เดินสายได้ง่ายและรวดเร็ว E800 E800-E E800-SCE

ขั้วต่อวงจรควบคุม

ใช้ขั้วต่อแบบสปริงแคลมป์สำหรับขั้วต่อวงจรควบคุม จึงเดินสายได้ง่าย
อีกทั้งยังป้องกันสายหลวมหรือการสัมผัสที่ผิดปกติจากแรงสั่นสะเทือนระหว่างการทำงานบนรถลำเลียงหรือระหว่างการขนส่งได้ โดยไม่ต้องขันสกรูเพิ่ม

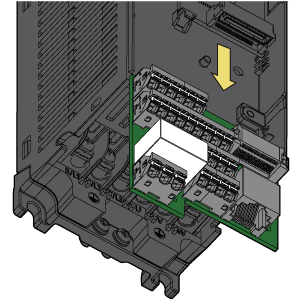

บล็อกขั้วต่อวงจรควบคุมแบบถอดได้ ช่วยให้เปลี่ยนเป็นตัวใหม่ได้สะดวก

		FR-E800	FR-E800-E	FR-E800-SCE
ขั้วต่ออินพุต		7	2	0
ขั้วต่อเอาต์พุต	Open collector	2	0	0
ขั้วต่อเอาต์พุต	รีเลย์	1	1	1

การแก้ไขปัญหาด้วยเทคโนโลยี AI E800 E800-E E800-SCE

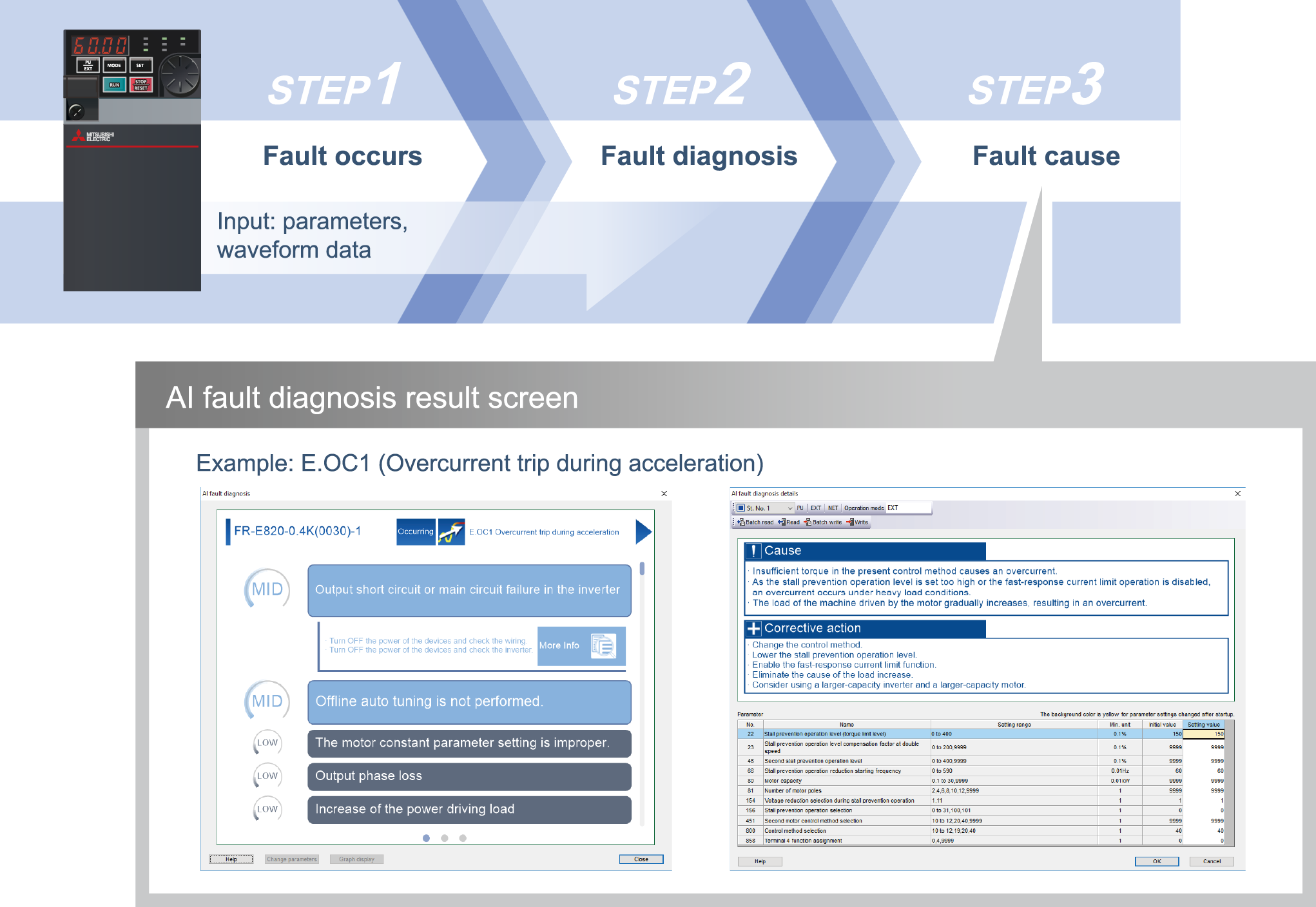

การวินิจฉัยความผิดปกติด้วย AI

เชื่อมต่ออินเวอร์เตอร์เข้ากับซอฟต์แวร์วิศวกรรม FR Configurator2 (เชื่อมต่อผ่าน USB/Ethernet)
ซอฟต์แวร์มี Maisart ^*1 (เทคโนโลยี AI ของ Mitsubishi Electric) อยู่ในตัว เพื่อวิเคราะห์ข้อมูลและช่วยระบุสาเหตุของความผิดปกติ ^*2 (ฟังก์ชันนี้ใช้งานได้ระหว่างการควบคุมความเร็ว)
ฟังก์ชันนี้ช่วยให้แก้ไขปัญหาได้รวดเร็วที่สุดโดยไม่ต้องใช้ทักษะพิเศษ จึงช่วยลดเวลาหยุดทำงาน

*1Maisart เป็นแบรนด์เทคโนโลยี AI ของ Mitsubishi Electric ชื่อนี้ย่อมาจาก "Mitsubishi Electric's AI creates the State-of-the-ART in technology" ซึ่งหมายถึงการใช้เทคโนโลยี AI เฉพาะของเราเพื่อทำให้ทุกสิ่งฉลาดยิ่งขึ้น
*2ความผิดปกติที่วินิจฉัยได้: การ trip จากกระแสเกิน, การ trip จากแรงดันเกิน, การ trip จากอินเวอร์เตอร์โอเวอร์โหลด (ฟังก์ชันรีเลย์ความร้อนอิเล็กทรอนิกส์), การ trip จากมอเตอร์โอเวอร์โหลด (ฟังก์ชันรีเลย์ความร้อนอิเล็กทรอนิกส์) (ความผิดปกติอื่น ๆ จะรองรับในอนาคต)

ทำงานต่อเนื่องได้แม้เกิดปัญหา E800 E800-E E800-SCE

การขับฉุกเฉิน (โหมดอัคคีภัย)

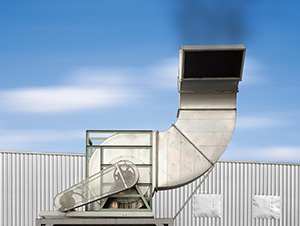

อินเวอร์เตอร์สามารถขับมอเตอร์ต่อไปได้ในกรณีฉุกเฉิน เช่น เกิดเพลิงไหม้ เพราะฟังก์ชันป้องกันจะไม่ทำงานแม้อินเวอร์เตอร์จะตรวจพบความผิดปกติ

การใช้ฟังก์ชันนี้อาจทำให้มอเตอร์หรืออินเวอร์เตอร์เสียหาย เพราะระบบให้ความสำคัญสูงสุดกับการขับมอเตอร์ ควรใช้ฟังก์ชันนี้สำหรับการทำงานในกรณีฉุกเฉินเท่านั้น
สามารถสลับไปทำงานด้วยแหล่งจ่ายไฟจากระบบไฟฟ้าหลักได้เมื่อเกิดความผิดปกติที่อาจทำให้อินเวอร์เตอร์เสียหาย

ตอบสนองต่อปัญหาได้อย่างรวดเร็ว E800 E800-E E800-SCE

จ่ายไฟจากพอร์ต USB

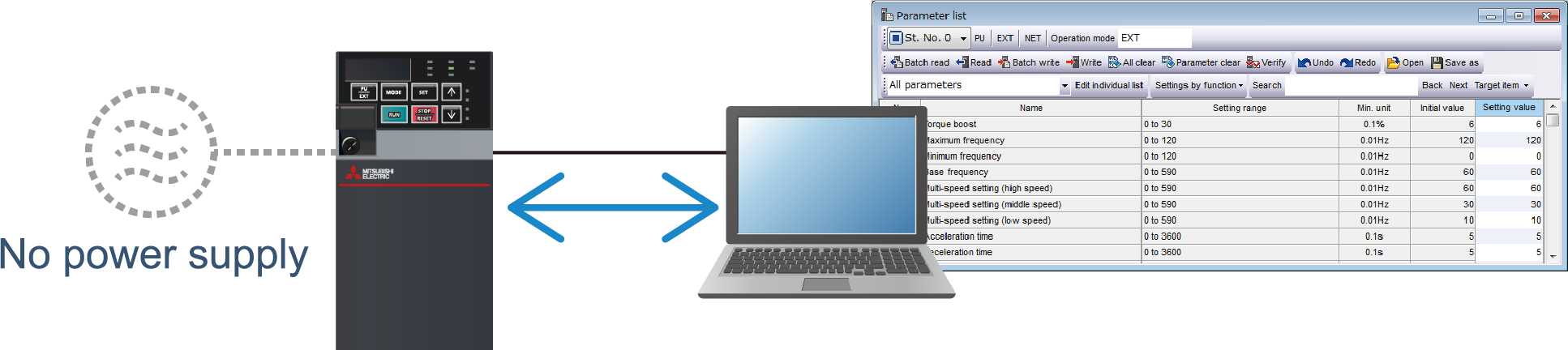

เมื่อรับไฟจากคอมพิวเตอร์ (การเชื่อมต่อแบบ USB bus power) ^*3 จะตั้งค่าพารามิเตอร์ผ่าน FR Configurator2 ได้ขณะที่แหล่งจ่ายไฟวงจรหลักปิดอยู่ (OFF)
จึงบำรุงรักษาได้อย่างรวดเร็วและปลอดภัย

*3กระแสไฟสูงสุดควรเป็น 500 mA และไม่สามารถใช้ขั้วต่อ PU ระหว่างการเชื่อมต่อแบบ USB bus power ได้

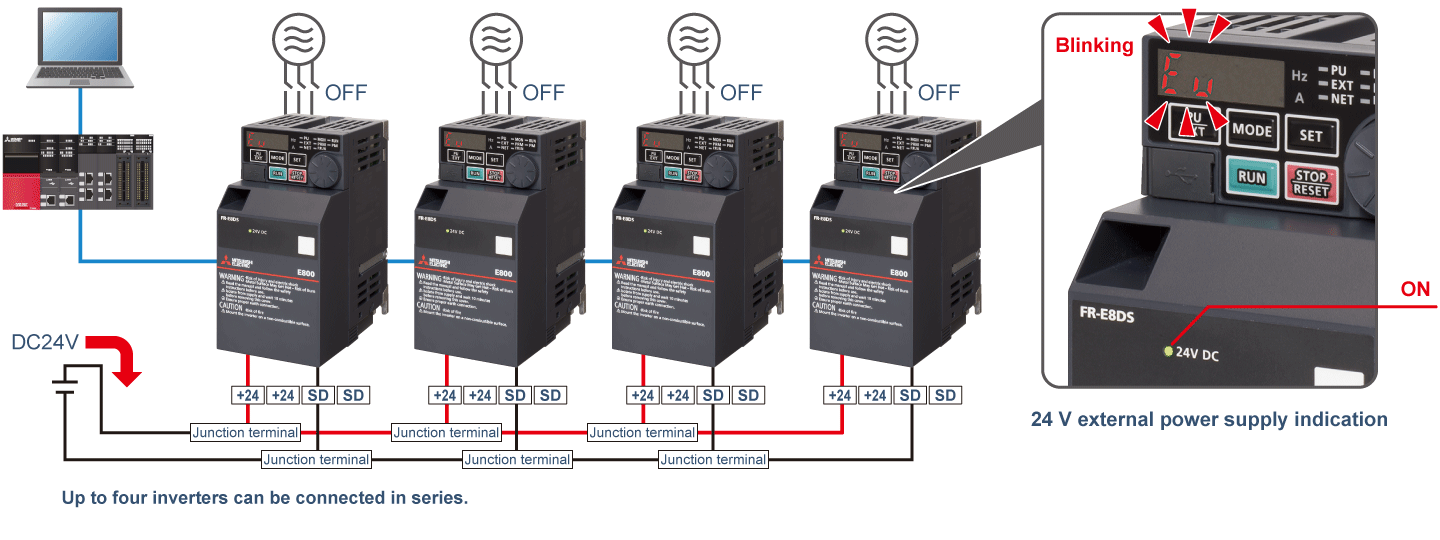

อินพุต 24 VDC (FR-E8DS E kit)

บำรุงรักษาได้อย่างปลอดภัย เพราะตั้งค่าพารามิเตอร์และสื่อสารได้ขณะที่ไฟวงจรหลักปิดอยู่ (OFF) (การทำงานด้วยแหล่งจ่ายไฟภายนอก 24 V)
เมื่อเกิดความผิดปกติ การแก้ไขปัญหาจะสะดวกขึ้น เพราะการแสดงความผิดปกติยังคงอยู่หลังจากปิดไฟวงจรหลักแล้ว

การเปิดไฟวงจรหลัก (ON) ระหว่างการทำงานด้วยแหล่งจ่ายไฟภายนอก 24 V จะสลับการทำงานไปเป็นการทำงานปกติ และก่อนสลับการทำงาน อินเวอร์เตอร์จะทำการรีเซ็ต

วิเคราะห์ปัญหาจากระยะไกล E800 E800-E E800-SCE

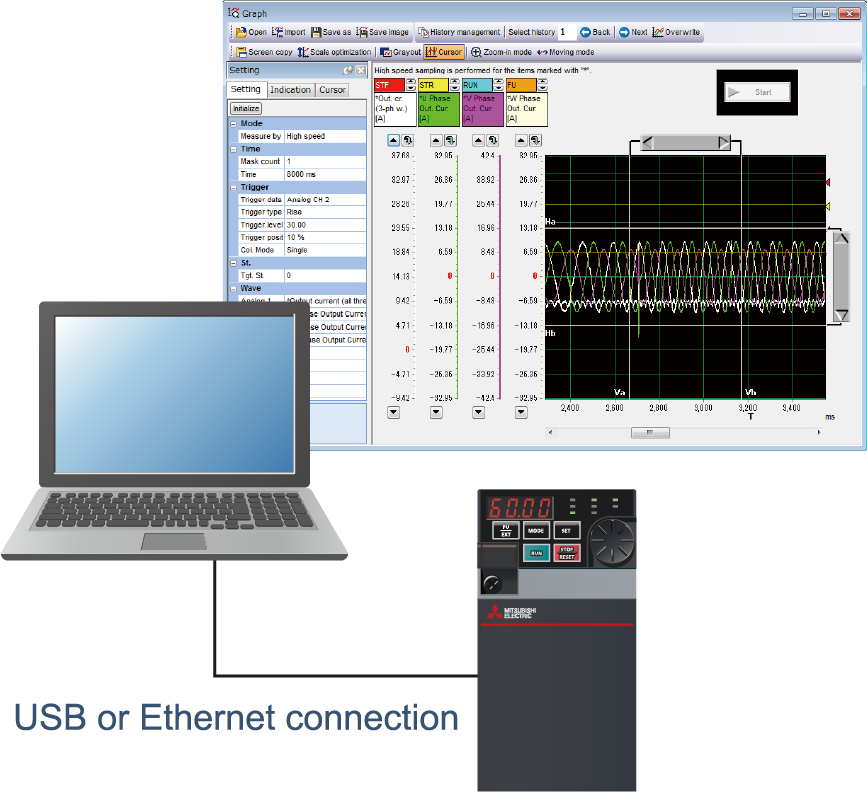

ฟังก์ชัน Trace

สถานะการทำงาน (ความถี่เอาต์พุตหรือข้อมูลอื่น ๆ) ในช่วงก่อนที่ฟังก์ชันป้องกันจะทำงาน สามารถบันทึกลงไฟล์ข้อมูลได้
ผู้ใช้งานสามารถอ่านไฟล์ข้อมูลใน FR Configurator2 เพื่อแสดงเป็นกราฟ หรือส่งทางอีเมลไปยังผู้ที่อยู่นอกพื้นที่หน้างานได้ จึงช่วยให้วิเคราะห์ปัญหาได้สะดวก

ฟังก์ชันนาฬิกา

การตั้งเวลา ^*4 ช่วยให้ผู้ใช้งานระบุเวลาที่ฟังก์ชันป้องกันทำงานได้ ทั้งวันที่และเวลายังถูกบันทึกพร้อมกับข้อมูล trace จึงวิเคราะห์ความผิดปกติได้ง่ายขึ้น สำหรับรุ่น Ethernet รองรับการซิงโครไนซ์เวลาผ่านการสื่อสาร CC-Link IE TSN
สามารถซิงโครไนซ์นาฬิกาภายในของอุปกรณ์ที่อยู่ในเครือข่ายการสื่อสาร CC-Link IE TSN ได้

*4นาฬิกาจะไม่เดินขณะที่ไฟวงจรควบคุมปิดอยู่ (OFF) จึงต้องตั้งนาฬิกาใหม่ทุกครั้งหลังเปิดไฟอินเวอร์เตอร์ (ON)
เมื่อใช้ฟังก์ชันนาฬิกาเรียลไทม์ร่วมกับแผงควบคุม LCD เสริม (FR-LU08) (เมื่อใช้แบตเตอรี่) นาฬิกาจะเดินต่อไปแม้จะปิดแหล่งจ่ายไฟควบคุมแล้ว
