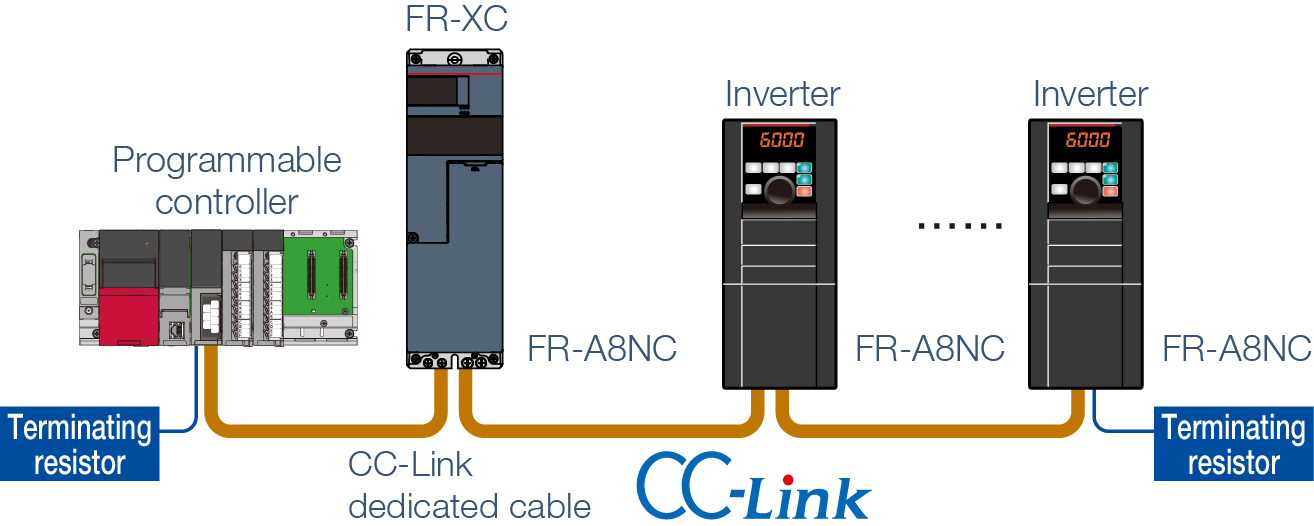

การรองรับเครือข่าย
รองรับการสื่อสาร RS-485 เป็นมาตรฐาน และเมื่อใช้ออปชันการสื่อสาร FR-A8NC คอนเวอร์เตอร์จะรองรับการสื่อสาร CC-Link ได้ด้วย
- เนื่องจากตรวจสอบกำลังไฟฟ้าได้ทั้งในช่วงขับเคลื่อนด้วยกำลังและช่วงคืนพลังงาน จึงตรวจสอบผลการประหยัดพลังงานได้ทุกเมื่อ
- การตรวจสอบความผิดปกติและแรงดันไฟฟ้าของแต่ละเฟสช่วยให้วิเคราะห์สาเหตุของความผิดปกติได้ง่าย

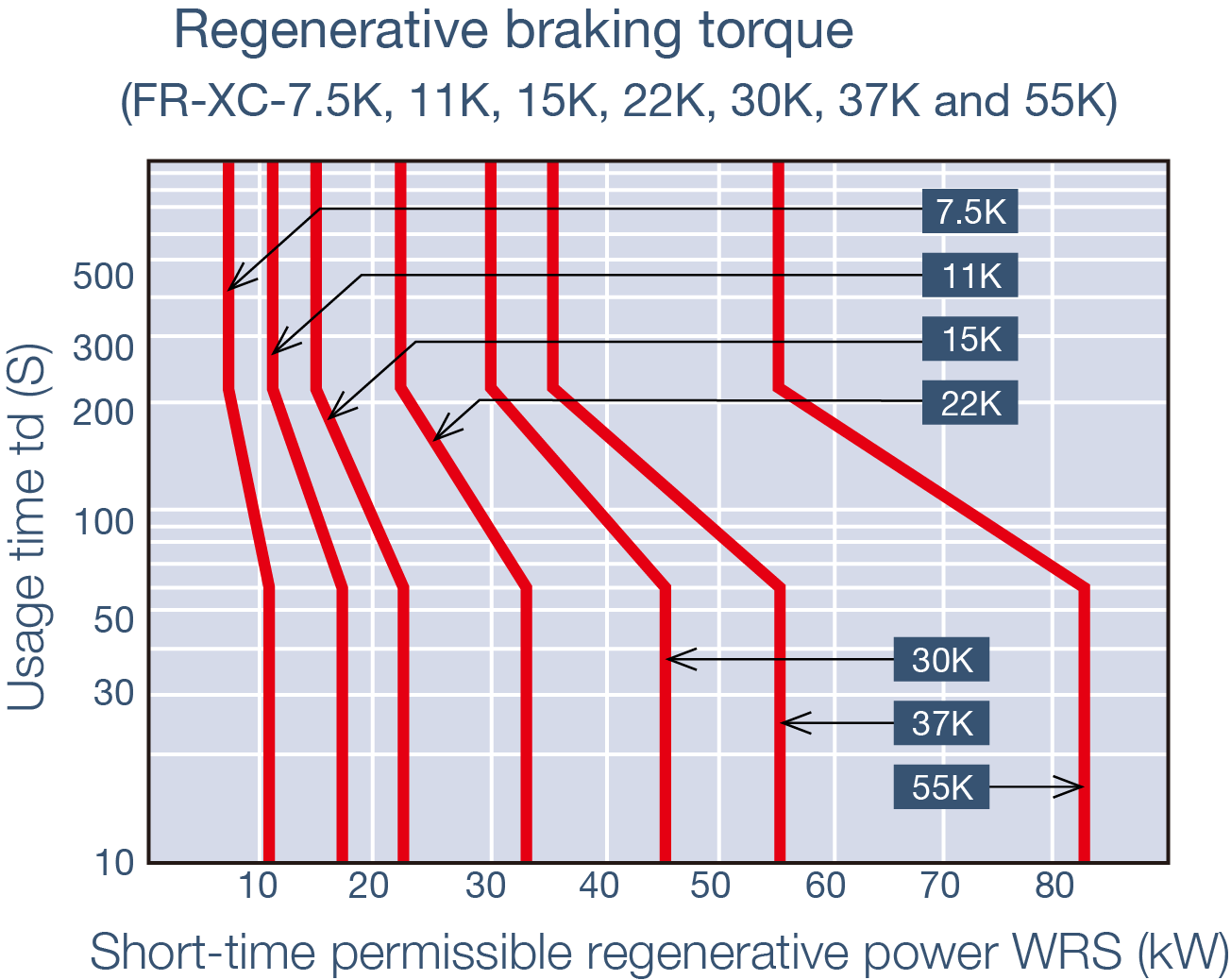

แรงเบรกสูง
ฟังก์ชันการคืนพลังงาน (ทำงานต่อเนื่องที่แรงบิด 100% *1 หรือทำงาน 60 วินาทีที่แรงบิดสูงสุด 150%) ให้แรงเบรกที่สูง จึงไม่จำเป็นต้องใช้เบรกยูนิต
-
*1100% หมายถึงค่าต่อไปนี้
โหมดลดฮาร์มอนิก: ความจุอินเวอร์เตอร์ที่ใช้ได้
โหมดการคืนพลังงานผ่านบัสร่วม: ความจุอินเวอร์เตอร์ที่ใช้ได้
โหมดการคืนพลังงาน 2: ความจุการคืนพลังงานที่เป็นไปได้
เดินสายวงจรควบคุมได้ง่าย

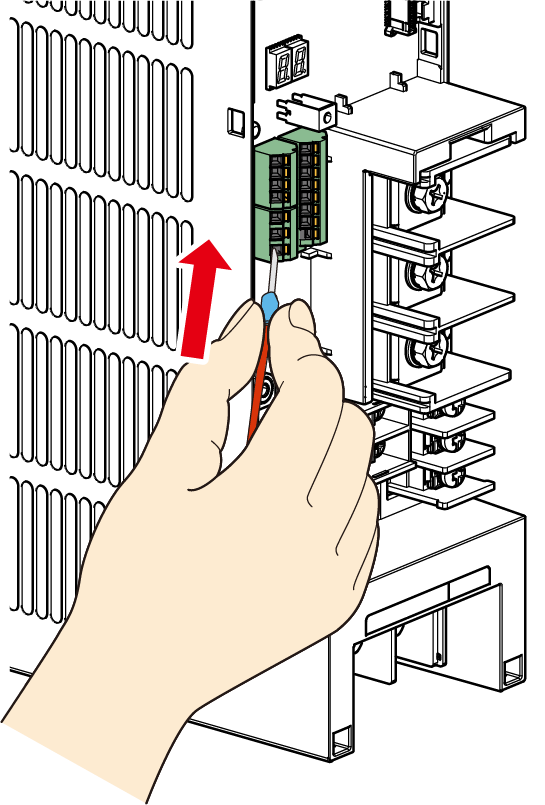

เทอร์มินอลแบบสปริงแคลมป์ (เทอร์มินอลวงจรควบคุม)
เทอร์มินอลแบบสปริงแคลมป์ *2 ให้ความน่าเชื่อถือสูงและเดินสายได้ง่าย
- *2เทอร์มินอลวงจรหลักเป็นแบบเทอร์มินอลขันสกรู
- เดินสายง่าย
เพียงเสียบเทอร์มินอลแบบเบลด (blade terminal) เฉพาะทางของสายแต่ละเส้นก็เดินสายเสร็จ และแม้ไม่ใช้เทอร์มินอลแบบเบลด ก็ยังต่อสายเปลือยได้โดยใช้ไขควงปากแบน - น่าเชื่อถือสูง
หน้าสัมผัสภายในเทอร์มินอลเป็นแบบสปริง จึงป้องกันสายหลวมหรือการสัมผัสผิดพลาดที่เกิดจากการสั่นสะเทือนระหว่างทำงานบนแคร่ (bogie) หรือระหว่างการขนส่งได้ - ไม่ต้องบำรุงรักษา
ไม่จำเป็นต้องขันสกรูเพิ่ม
ชิ้นส่วนอายุการใช้งานยาวนานและฟังก์ชันตรวจสอบอายุการใช้งาน
ชิ้นส่วนอายุการใช้งานยาวนาน
- พัดลมระบายความร้อนออกแบบให้มีอายุการใช้งาน 10 ปี *3
- คาปาซิเตอร์ก็ออกแบบให้มีอายุการใช้งาน 10 ปีเช่นกัน *3 *4
- อายุการใช้งานโดยประมาณของชิ้นส่วนอายุยาว
| ชิ้นส่วน | อายุการใช้งานโดยประมาณ | เกณฑ์แนะนำของ JEMA *5 |
|---|---|---|
| พัดลมระบายความร้อน | 10 ปี | 2 ถึง 3 ปี |
| คาปาซิเตอร์สมูทติงวงจรหลัก | 10 ปี | 5 ปี |
| คาปาซิเตอร์สมูทติงบนแผงวงจรพิมพ์ | 10 ปี | 5 ปี |
ฟังก์ชันตรวจสอบอายุการใช้งาน
- ประเมินอายุการใช้งานที่เหลือของชิ้นส่วนที่สึกหรอ (คาปาซิเตอร์วงจรหลัก พัดลมระบายความร้อน) และวงจรจำกัดกระแสกระชากได้จากการตรวจสอบความเสื่อมสภาพ
- ฟังก์ชันวินิจฉัยตัวเองสามารถส่งคำเตือนอายุการใช้งานของชิ้นส่วน *6 เพื่อป้องกันความผิดปกติได้
- อายุการใช้งานโดยประมาณของชิ้นส่วนอายุยาว
-
*3อุณหภูมิอากาศโดยรอบ: เฉลี่ยทั้งปี 40℃ (ปราศจากก๊าซกัดกร่อน ก๊าซไวไฟ ละอองน้ำมัน ฝุ่นและสิ่งสกปรก)
อายุการใช้งานตามการออกแบบเป็นค่าที่ได้จากการคำนวณ ไม่ใช่อายุการใช้งานที่รับประกัน - *4กระแสอินพุต: 80% ของพิกัดคอนเวอร์เตอร์
- *5คัดมาจาก "Periodic check of the transistorized inverter" ของ JEMA (Japan Electrical Manufacturer's Association)
- *6ระบบจะส่งคำเตือนเมื่อคาปาซิเตอร์วงจรควบคุม วงจรจำกัดกระแสกระชาก หรือพัดลมระบายความร้อนถึงระดับที่ต้องแจ้งเตือน
การป้องกันสภาพแวดล้อมที่รุนแรง
มีคอนเวอร์เตอร์ซีรีส์ FR-XC แบบที่เคลือบแผงวงจร (IEC 60721-3-3:1994 3C2/3S2) และตัวนำชุบเคลือบ ให้เลือกใช้เพื่อเพิ่มความทนทานต่อสภาพแวดล้อม (ชื่อรุ่นคอนเวอร์เตอร์จะลงท้ายด้วย "-60" หรือ "-06")
การรองรับมาตรฐานทั่วโลก
- คอนเวอร์เตอร์ FR-XC เป็นไปตามมาตรฐาน UL, cUL, EC Directives (CE marking) และ Radio Waves Act (เกาหลีใต้, KC marking) อีกทั้งยังได้รับการรับรองว่าเป็นไปตามมาตรฐาน Eurasian Conformity (EAC)
- คอนเวอร์เตอร์เป็นไปตาม EU RoHS Directive (การจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์) จึงเป็นมิตรต่อผู้คนและสิ่งแวดล้อม

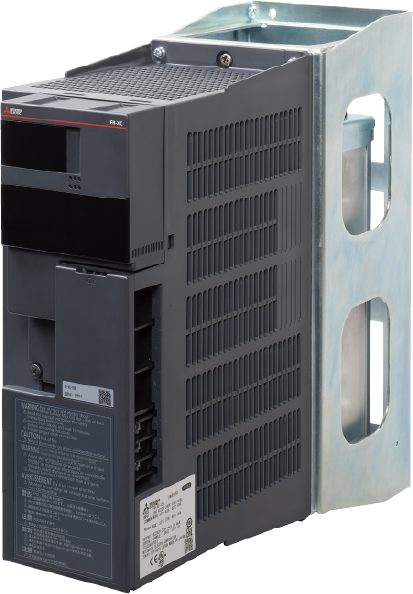

การติดตั้งภายในตู้ควบคุม ออปชัน
คอนเวอร์เตอร์ขนาด 30K หรือต่ำกว่าสามารถติดตั้งภายในตู้ควบคุมได้โดยใช้อุปกรณ์เสริมสำหรับติดตั้ง FR-XCCP (ส่วนคอนเวอร์เตอร์ขนาด 37K และ 55K ไม่จำเป็นต้องใช้อุปกรณ์เสริมในการติดตั้งภายในตู้ควบคุม)

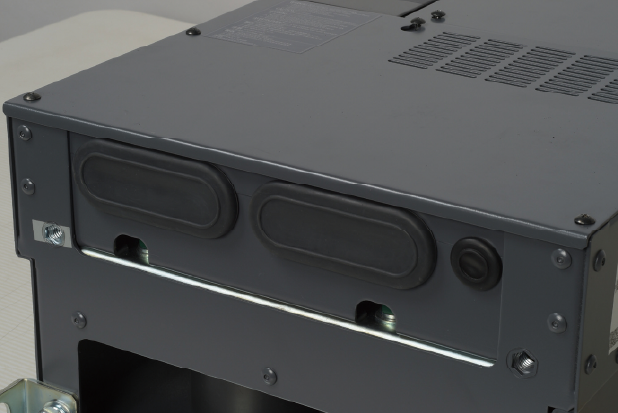

โครงสร้างป้องกันมาตรฐาน IP20 ออปชัน
คอนเวอร์เตอร์ขนาด 37K และ 55K จะมีโครงสร้างป้องกันมาตรฐาน IP20 ได้เมื่อติดตั้งอุปกรณ์เสริมที่รองรับ IP20 รุ่น FR-XCCU
