สร้างและปรับแต่งหน้าจอได้ง่าย!
แพ็กเกจมีหน้าจอเทมเพลตของระบบ ANDON หน้าจอเทมเพลต
แพ็กเกจมีหน้าจอที่ใช้บ่อยในหน้างานการผลิตเป็นเทมเพลต เช่น หน้าจอสถานะการผลิต หน้าจอ DANDORI * และหน้าจอสถานะเวลาทำงาน สามารถใช้เป็นหน้าจอสำหรับใช้งาน on-site GOT (เว็บเซิร์ฟเวอร์) หรือเป็นหน้าจอแสดงผล ANDON และปรับแต่งหน้าจอเทมเพลตได้ง่ายด้วยซอฟต์แวร์ออกแบบหน้าจอสำหรับ GOT (GT Works3)
- * DANDORI หมายถึงการเปลี่ยนเครื่องมือหรือเครื่องจักรในการผลิต หรือการเปลี่ยนการตั้งค่าเมื่อเปลี่ยนผลิตภัณฑ์ที่จะผลิต

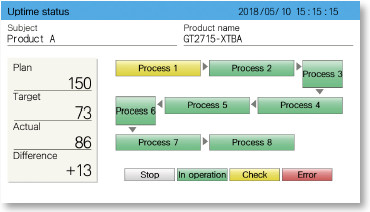

หน้าจอสถานะเวลาทำงาน ใหม่
หน้าจอนี้แสดงสถานะเวลาทำงานของแต่ละไลน์การผลิตด้วยไฟแสดงสถานะ 3 สี สีของไฟจะเปลี่ยนตามสถานะเวลาทำงานในหน้างานการผลิต จึงตรวจสอบสถานะการผลิตได้อย่างรวดเร็วด้วยสายตา

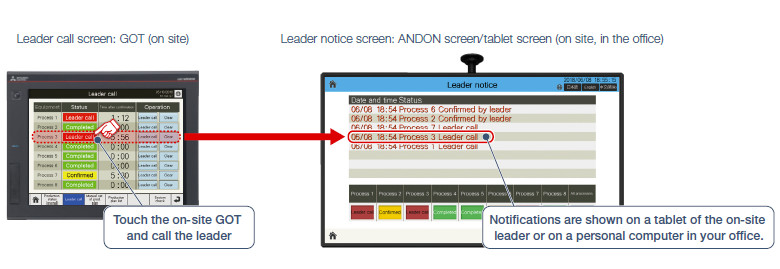

หน้าจอเรียกหัวหน้างาน / หน้าจอแจ้งหัวหน้างาน ใหม่
หน้าจอนี้ช่วยเรียกหัวหน้างานที่หน้างานการผลิตผ่าน on-site GOT ได้ ผู้ปฏิบัติงานสามารถเรียกหัวหน้างานหรือหัวหน้าฝ่ายบำรุงรักษาโดยไม่ต้องออกจากหน้างาน ทำให้ดำเนินการแก้ไขได้รวดเร็วและลดเวลาหยุดทำงานของอุปกรณ์
หน้าจอสำหรับใช้บน on-site GOT (เว็บเซิร์ฟเวอร์)
หน้าจอหลัก
หน้าจอนี้ใช้สลับไปยังแต่ละหน้าจอ
หน้าจอสถานะการผลิต (ภาพรวม)
หน้าจอนี้ใช้แสดงผลการผลิตเป็นตัวเลขและกราฟ (กราฟความคืบหน้า) พร้อมแสดงรายการเหตุการณ์และสถานะการเกิดสัญญาณเตือน
หน้าจอเรียกหัวหน้างาน ใหม่
จาก on-site GOT (เว็บเซิร์ฟเวอร์) สามารถเรียกหัวหน้างานของแต่ละกระบวนการและตรวจสอบสถานะการตอบสนองบนหน้าจอนี้ได้
ดูรายละเอียดได้ที่นี่

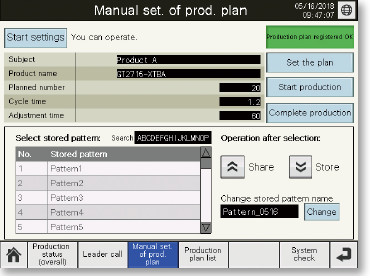

หน้าจอตั้งค่าแผนการผลิตด้วยตนเอง ใหม่
หน้าจอนี้ใช้ตั้งค่าแผนการผลิตจาก GOT (เว็บเซิร์ฟเวอร์) โดยป้อนแผนการผลิตสำหรับแต่ละผลิตภัณฑ์ได้
ดูรายละเอียดได้ที่นี่

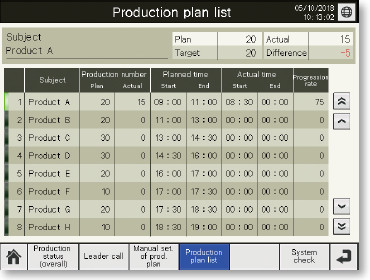

หน้าจอรายการแผนการผลิต ใหม่
หน้าจอนี้แสดงข้อมูลที่ได้รับจาก Contents Publisher หรือ ANDON DB ในรูปแบบรายการ โดยแสดงรายละเอียดชื่อแผนการผลิต จำนวนการผลิต เวลาจริง และอัตราความคืบหน้า

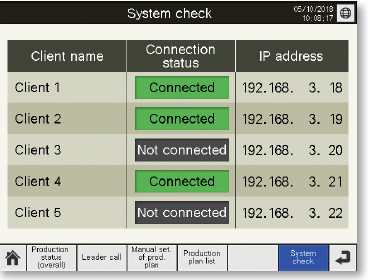

หน้าจอตรวจสอบระบบ
หน้าจอนี้ใช้ตรวจสอบสถานะการเชื่อมต่อระหว่าง GOT (เว็บเซิร์ฟเวอร์) กับไคลเอนต์ (เทอร์มินัลแสดงผล)
หน้าจอเทมเพลตสำหรับ ANDON
หน้าจอสถานะเวลาทำงาน
หน้าจอนี้แสดงผลการผลิตของไลน์การผลิตที่กำลังทำงานเป็นตัวเลข และแสดงสถานะของกระบวนการต่าง ๆ ด้วยสีที่แตกต่างกัน

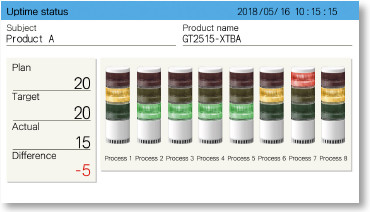

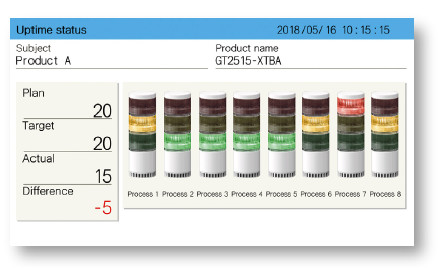

หน้าจอสถานะเวลาทำงาน ใหม่
หน้าจอนี้ใช้แสดงสถานะเวลาทำงานของไลน์การผลิต โดยแสดงสถานะของแต่ละกระบวนการผ่านหลอดไฟ

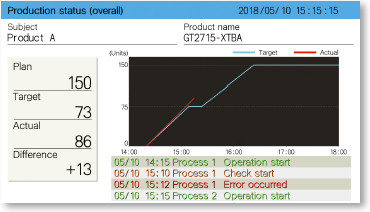

หน้าจอสถานะการผลิต (ภาพรวม)
หน้าจอนี้แสดงจำนวนเป้าหมายและผลการผลิตเป็นกราฟความคืบหน้า ใช้ตรวจสอบความคืบหน้าและความล่าช้าในการผลิตได้ รวมถึงตรวจสอบสถานะเหตุการณ์และการเกิดสัญญาณเตือนได้บนหน้าจอเดียวกัน
ดูรายละเอียดได้ที่นี่

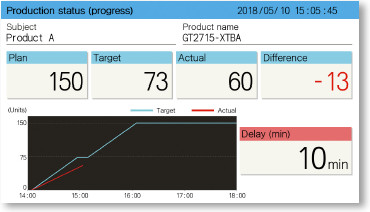

หน้าจอสถานะการผลิต (ความคืบหน้า)
นอกจากกราฟความคืบหน้าแล้ว หน้าจอนี้ยังแสดงเวลาที่เร็วกว่าแผนหรือความล่าช้าเป็นตัวเลข แม้พื้นที่หน้างานจะกว้าง ตัวเลขก็แสดงขนาดใหญ่จึงมองเห็นได้จากระยะไกล

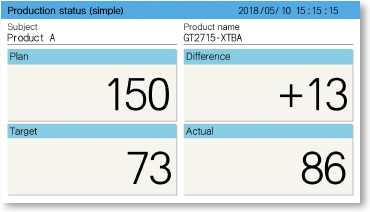

หน้าจอสถานะการผลิต (แบบง่าย)
หน้าจอนี้แสดงสถานะการผลิตเป็นตัวเลขเท่านั้นเหมือนหน้าจอ ANDON ทั่วไป และขยายตัวเลขให้ใหญ่ขึ้นเพื่อให้เห็นสถานะการผลิตได้ชัดเจน

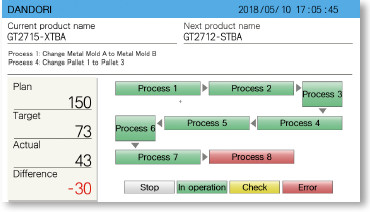

หน้าจอ DANDORI
หน้าจอนี้แสดงข้อความที่จำเป็นสำหรับ DANDORI และชื่อผลิตภัณฑ์ก่อนและหลัง DANDORI

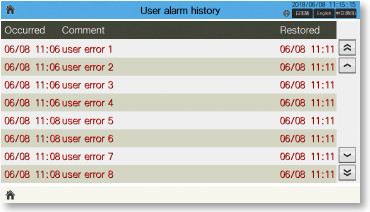

หน้าจอประวัติสัญญาณเตือนของผู้ใช้
หน้าจอนี้ใช้แสดงประวัติสัญญาณเตือนของผู้ใช้บนไคลเอนต์ (เทอร์มินัลแสดงผล) โดยแสดงรายการสัญญาณเตือนที่เกิดขึ้นในไลน์การผลิต เช่น ข้อผิดพลาดของอุปกรณ์ระหว่างทำงาน

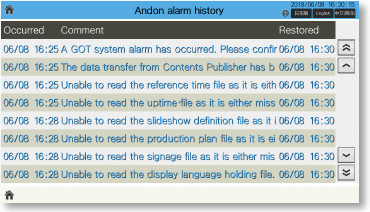

หน้าจอประวัติสัญญาณเตือน ANDON
หน้าจอนี้ใช้แสดงประวัติสัญญาณเตือน ANDON บนไคลเอนต์ (เทอร์มินัลแสดงผล) โดยแสดงรายการสัญญาณเตือนที่เกิดขึ้นในฟังก์ชัน ANDON

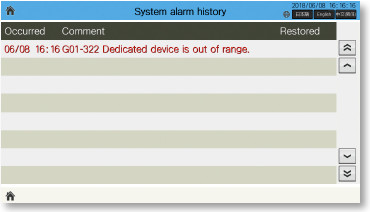

หน้าจอประวัติสัญญาณเตือนระบบ
หน้าจอนี้ใช้แสดงประวัติสัญญาณเตือนระบบบนไคลเอนต์ (เทอร์มินัลแสดงผล) สำหรับสัญญาณเตือนที่เกิดขึ้นใน GOT (เว็บเซิร์ฟเวอร์) โดยแสดงรายการสัญญาณเตือนระบบที่เกิดขึ้นใน GOT (เว็บเซิร์ฟเวอร์)

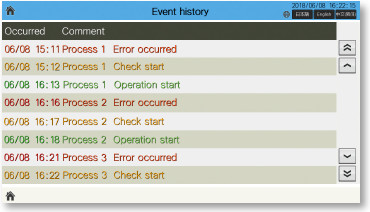

หน้าจอประวัติเหตุการณ์
หน้าจอนี้แสดงรายการเหตุการณ์ที่เกิดขึ้นในไลน์การผลิต เช่น การเริ่มและหยุดการทำงานของอุปกรณ์

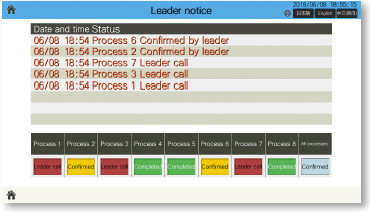

หน้าจอแจ้งหัวหน้างาน ใหม่
หน้าจอนี้ใช้แสดงสถานะการเรียกหัวหน้างานบนไคลเอนต์ (เทอร์มินัลแสดงผล)
ดูรายละเอียดได้ที่นี่

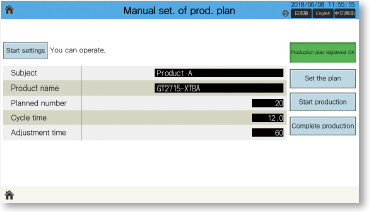

หน้าจอตั้งค่าแผนการผลิตด้วยตนเอง ใหม่
หน้าจอสำหรับตั้งค่าแผนการผลิตด้วยตนเองจากไคลเอนต์ (แท็บเล็ต)

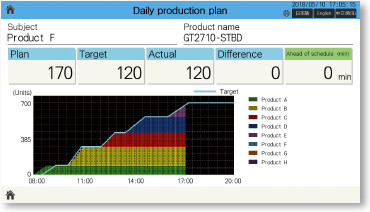

หน้าจอแผนการผลิตรายวัน ใหม่
หน้าจอนี้แสดงแผนการผลิตและผลการผลิตของหลายผลิตภัณฑ์เป็นตัวเลขและกราฟความคืบหน้า
ดูรายละเอียดได้ที่นี่

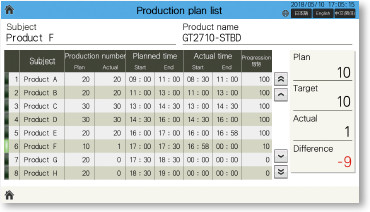

หน้าจอรายการแผนการผลิต ใหม่
หน้าจอนี้แสดงสถานะแผนการผลิตของวันนั้น โดยแสดงรายละเอียดชื่อแผนการผลิต จำนวนการผลิต เวลาจริง และอัตราความคืบหน้า
ดูรายละเอียดได้ที่นี่

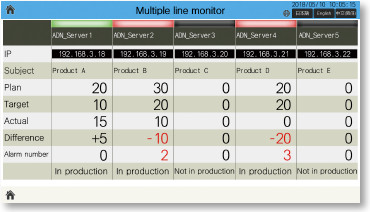

หน้าจอมอนิเตอร์หลายไลน์ ใหม่
หน้าจอนี้แสดงสถานะการผลิตของ GOT (เว็บเซิร์ฟเวอร์) ที่ได้รับ ที่อยู่ IP จาก ANDON DB (database)
ดูรายละเอียดได้ที่นี่

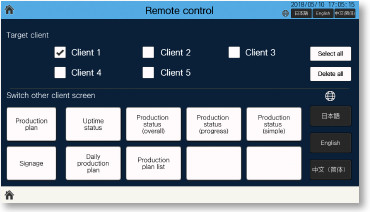

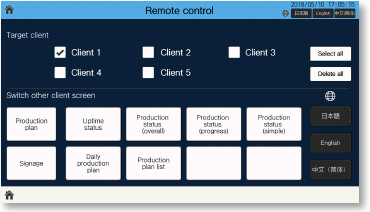

หน้าจอควบคุมระยะไกล
หน้าจอนี้ใช้สลับระหว่างหน้าจอไคลเอนต์อื่น (เทอร์มินัลแสดงผล) ด้วยการควบคุมระยะไกล เลือกไคลเอนต์ (เทอร์มินัลแสดงผล) แล้วสลับหน้าจอแสดงผลหรือภาษาที่แสดง
ดูรายละเอียดได้ที่นี่

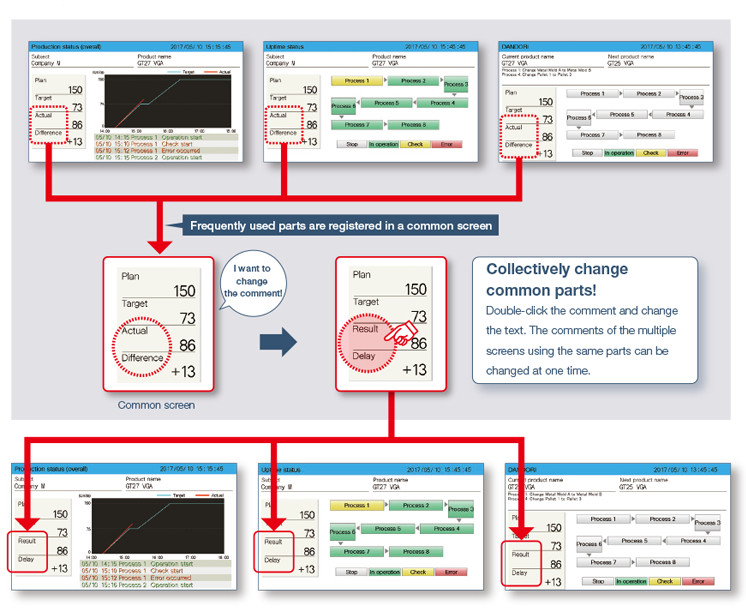

เปลี่ยนหน้าจอเทมเพลตหลายหน้าจอพร้อมกันได้ง่าย! หน้าจอเทมเพลต/GT Works3
ในหน้าจอเทมเพลต จะลงทะเบียนชิ้นส่วนที่ใช้ในหลายหน้าจอเป็นชิ้นส่วนร่วม เพื่อให้เปลี่ยนข้อมูลที่แสดงได้พร้อมกัน

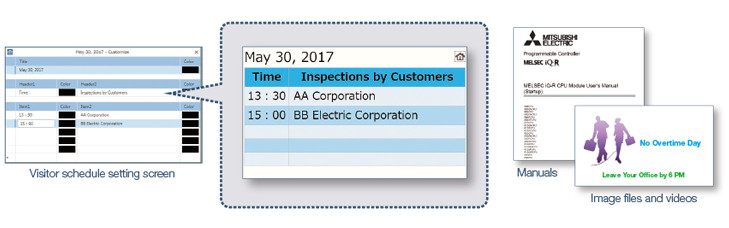

ตั้งค่าการแสดงผลหน้าจอป้ายประกาศได้ง่าย! (กระดานประกาศและอื่น ๆ) Contents Publisher
การแสดงตารางผู้มาเยือน การแจ้งเตือน และการแจ้งเตือนการบำรุงรักษาอุปกรณ์บนหน้าจอป้ายประกาศ (กระดานประกาศและอื่น ๆ) ช่วยส่งข้อมูลได้ทันเวลา ข้อมูลที่แสดงจะตั้งค่าด้วย Contents Publisher *
- * Contents Publisher เป็นเครื่องมือสำหรับกำหนดค่าระบบ ANDON ช่วยอัปเดตตารางเวลาและข้อมูลบนกระดานประกาศได้ง่ายโดยไม่ต้องมีความรู้ทางเทคนิคด้านการเขียนโปรแกรม
