Human Machine Interfaces MELHMI-GOT GOT2000 Series
การกำหนดค่าระบบ GOT และอินเวอร์เตอร์
เลือกประเภทการเชื่อมต่อที่ต้องการให้ตรงกับการกำหนดค่าระบบของคุณ สามารถตรวจสอบอินเวอร์เตอร์หลายเครื่องพร้อมกันด้วย GOT เครื่องเดียว โดยสลับหมายเลขสถานีเป้าหมาย

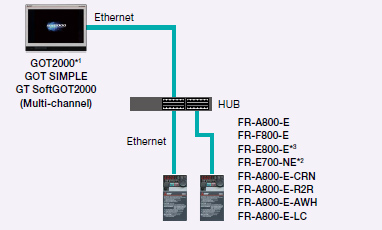

CASE 1
การเชื่อมต่อโดยตรงด้วย Ethernet
- *1 รองรับเฉพาะรุ่น GT21 ที่มีพอร์ต Ethernet
- *2 รองรับรุ่นที่มี SERIAL "□88******" ขึ้นไปบนแผ่นป้ายพิกัด
- *3 FR-E800-E รองรับโทโพโลยีแบบ Line ด้วย

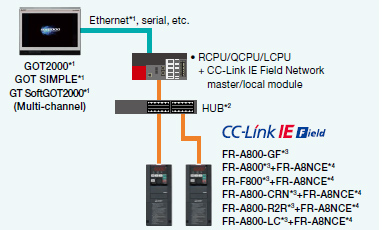

CASE 2
การเชื่อมต่อ CC-Link IE Field Network ผ่าน programmable controller
- *1 GT21, GS21 และ GT SoftGOT2000 รองรับการเชื่อมต่อ Ethernet เท่านั้น
- *2 ในการกำหนดค่า CC-Link IE Field Network ให้เลือก switching hub โดยอ้างอิงคู่มือที่เกี่ยวข้องสำหรับ programmable controller ที่ใช้
- *3 รองรับรุ่นที่มี SERIAL "□83******" ขึ้นไปบนแผ่นป้ายพิกัด
- *4 รองรับ FR-A8NCE ที่มี SERIAL "□83***" ขึ้นไป

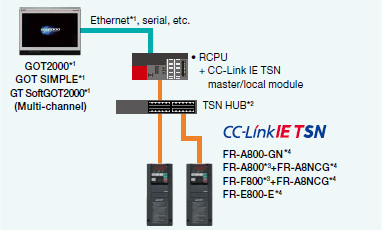

CASE 3
การเชื่อมต่อ CC-Link IE TSN ผ่าน programmable controller
- *1 GT21, GS21 และ GT SoftGOT2000 รองรับการเชื่อมต่อ Ethernet เท่านั้น
- *2 ในการกำหนดค่า CC-Link IE TSN ให้เลือก switching hub โดยอ้างอิงคู่มือที่เกี่ยวข้องสำหรับ programmable controller ที่ใช้
- *3 รองรับรุ่นที่มี SERIAL "□96******" ขึ้นไป (ผลิตในญี่ปุ่น) หรือ "□97******" ขึ้นไป (ผลิตในจีน) บนแผ่นป้ายพิกัด
- *4 ตั้งค่า octet ที่สามของ IP address ของอินเวอร์เตอร์เป็นหมายเลขเครือข่าย และตั้งค่า octet ที่สี่เป็นหมายเลขสถานี

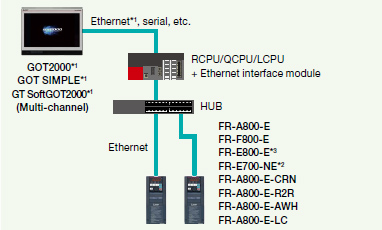

CASE 4
การเชื่อมต่อ Ethernet ผ่าน programmable controller
- *1 GT21, GS21 และ GT SoftGOT2000 รองรับการเชื่อมต่อ Ethernet เท่านั้น
- *2 รองรับรุ่นที่มี SERIAL "□88******" ขึ้นไป (สำหรับ FR-E700-SC-NNE และ FR-E700-SC-ENE ใช้ "□89******" ขึ้นไป) บนแผ่นป้ายพิกัด
- *3 FR-E800-E รองรับโทโพโลยีแบบ Line ด้วย

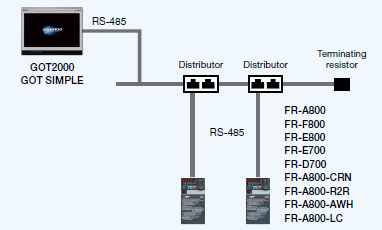

CASE 5
การเชื่อมต่อโดยตรงด้วย RS-485
