Human-Machine Interfaces (HMIs)-GOT GOT2000 Series

รายการผลิตภัณฑ์

การตั้งค่าพารามิเตอร์
ลิงก์ที่เกี่ยวข้อง

การเริ่มต้นและการปรับแต่ง

MR-J5 MR-J4 MR-JET MR-JE

การตั้งค่าพารามิเตอร์

หน้าจอตัวอย่าง ผู้ใช้งานปลายทาง OEM การเริ่มต้นใช้งานอย่างง่าย

GT27 GT25 GT21 GT SoftGOT2000
(Single-ch) ^* GT SoftGOT2000
(Multi-ch)

* รองรับเฉพาะ MR-J4-□B(-RJ), MR-J4W2-□B, MR-J4W3-□B และ MR-JE-□B เท่านั้น
ดู รุ่นและเวอร์ชันที่รองรับ สำหรับรายละเอียด

ใช้หน้าจอเพื่อแสดงและตั้งค่าพารามิเตอร์ต่าง ๆ ของ Servo amplifier ได้

สามารถแสดงและตั้งค่าพารามิเตอร์ Servo amplifier และค่าตารางจุดด้วย GOT และ SoftGOT2000 ได้

■หน้าจอตัวอย่าง

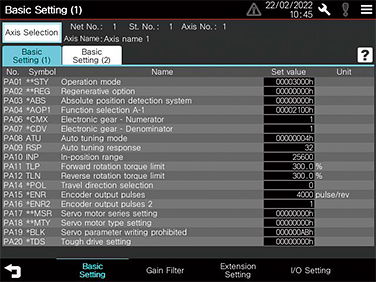

หน้าจอพารามิเตอร์การตั้งค่าพื้นฐาน

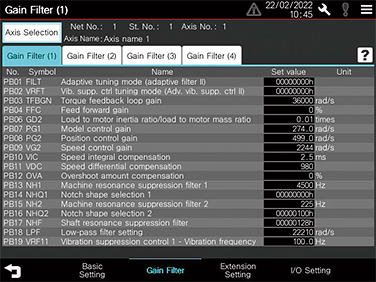

หน้าจอพารามิเตอร์ Gain/Filter

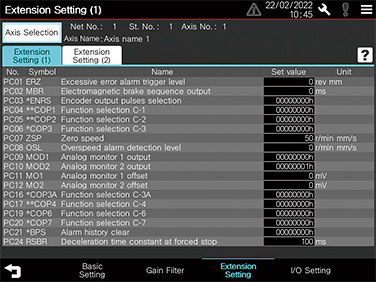

หน้าจอพารามิเตอร์การตั้งค่าส่วนขยาย

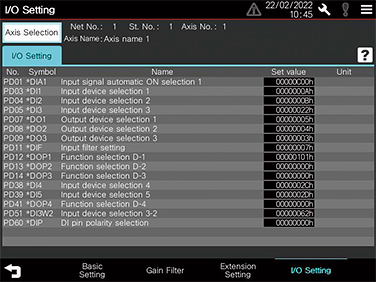

หน้าจอพารามิเตอร์การตั้งค่า I/O

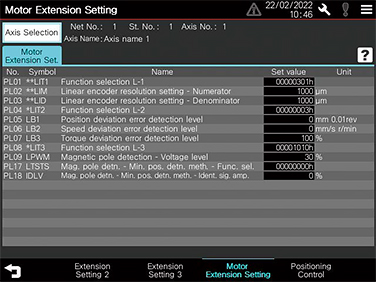

หน้าจอการตั้งค่าส่วนขยายมอเตอร์

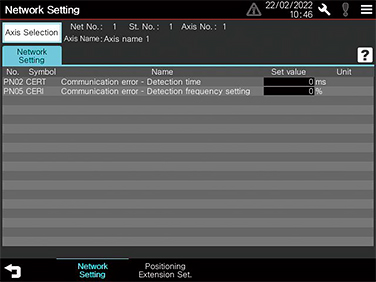

หน้าจอการตั้งค่าเครือข่าย

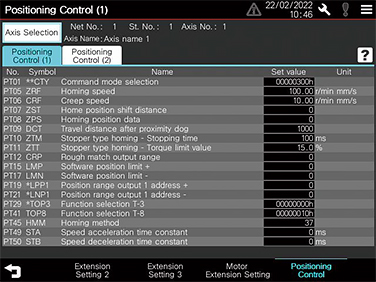

หน้าจอควบคุมการกำหนดตำแหน่ง

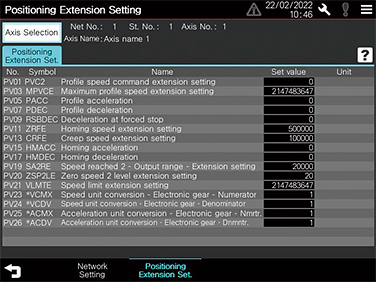

หน้าจอการตั้งค่าส่วนขยายการกำหนดตำแหน่ง

* ภาพทั้งหมดข้างต้นเป็นหน้าจอตัวอย่างการเชื่อมต่อของ MR-J5-□G

●: รองรับ - : ไม่รองรับ

หมายเลข	ฟังก์ชัน	MR-J5-□G(-RJ) MR-J5W2-□G MR-J5W3-□G	MR-J5D1-□G4 MR-J5D2-□G4 MR-J5D3-□G4	MR-J5-□B(-RJ) MR-J5W2-□B MR-J5W3-□B	MR-J4-□B(-RJ) MR-J4W2-□B MR-J4W3-□B	MR-J4-□A	MR-J4-□A-RJ	MR-J4-□GF(-RJ)	MR-JET-□G	MR-JE-□B	MR-JE-□A	MR-JE-□C
1	พารามิเตอร์ Servo การตั้งค่าพื้นฐาน [Pr. PA_ _]	●	●	●	●	●	●	●	●	●	●	●
2	พารามิเตอร์ Servo การตั้งค่า Gain/Filter [Pr. PB_ _ ]	●	●	●	●	●	●	●	●	●	●	●
3	การตั้งค่าส่วนขยาย [Pr. PC_ _ ]	●	●	●	●	●	●	●	●	●	●	●
4	การตั้งค่า I/O [Pr. PD_ _ ]	●	●	●	●	●	●	●	●	●	●	●
5	การตั้งค่าส่วนขยาย 2 [Pr. PE_ _ ]	●	●	●	●	●	●	●	●	●	●	●
6	การตั้งค่าส่วนขยาย 3 [Pr. PF_ _ ]	●	●	●	●	●	●	●	●	●	●	●
7	การตั้งค่าส่วนขยายมอเตอร์ [Pr. PL_ _ ]	●	●	●	-	-	-	-	●	-	-	-
8	การตั้งค่า Linear servo motor/DD motor [Pr. PL_ _ ]	-	-	-	●	●	●	●	-	-	-	-
9	การตั้งค่าเครือข่าย [Pr. PN_ _ ]	●	●	-	-	-	-	●	●	-	-	●
10	การตั้งค่าออปชัน [Pr. PO_ _ ]	●	●	-	-	-	●	-	●	-	-	-
11	การตั้งค่าควบคุมการกำหนดตำแหน่ง [Pr. PT_ _ ]	●	●	-	-	-	●	●	●	-	-	●
12	การตั้งค่าส่วนขยายการกำหนดตำแหน่ง [Pr. PV_ _ ]	●	●	-	-	-	-	-	●	-	-	-
13	ตารางจุด	●	●	-	-	-	●	-	●	-	-	-
