ปัญหาที่ inverter แก้ไขไม่ได้ สามารถแก้ไขได้ด้วย GOT2000 และฟังก์ชันเชิงโต้ตอบของ inverter

ปัญหาที่ inverter แก้ไขไม่ได้ สามารถแก้ไขได้แล้ว
ด้วย GOT2000 และฟังก์ชันเชิงโต้ตอบของ inverter

GOT2000 มีฟังก์ชันขั้นสูงและปรับปรุงการเชื่อมต่อกับระบบ inverter ของ Mitsubishi Electric รองรับฟังก์ชันบางส่วนของ FR Configurator2 ฟังก์ชันเสริมของ GOT Drive ออกแบบมาเพื่อลดความจำเป็นในการใช้ฮาร์ดแวร์และซอฟต์แวร์เพิ่มเติม รองรับแอปพลิเคชันของลูกค้าเพื่อให้สามารถติดตามแบบรวมศูนย์ เร่งการเริ่มต้นระบบ ปรับปรุงการบำรุงรักษาเชิงพยากรณ์ และแก้ไขปัญหาได้อย่างมีประสิทธิภาพ

ฟังก์ชันเชิงโต้ตอบ drive control และรุ่น inverter ที่รองรับ (GT Works3 Ver.1.270G)

ดูรายละเอียดรุ่นและเวอร์ชันที่รองรับ

○: รองรับ ×: ไม่รองรับ △: รองรับเฉพาะพารามิเตอร์ที่ติดตามได้ −: ไม่เกี่ยวข้อง ●: มีหน้าจอตัวอย่าง

ฟังก์ชัน CASE1 CASE2 CASE3 CASE4 CASE5 FR-A800 Plus Series
CASE1 CASE2 CASE4 CASE5
การเชื่อมต่อ Ethernet การเชื่อมต่อ CC-Link IE Field
Network ผ่าน
programmable
controller 		การเชื่อมต่อ CC-Link IE TSN ผ่าน
programmable controller 		การเชื่อมต่อ Ethernet ผ่าน
programmable controller 		การเชื่อมต่อ RS-485 การเชื่อมต่อ Ethernet การเชื่อมต่อ CC-Link IE Field
Network ผ่าน
programmable
controller 		การเชื่อมต่อ Ethernet
ผ่าน
programmable
controller 		การเชื่อมต่อ RS-485
FR-A800-E/
FR-F800-E/
FR-E800-E 		FR-E700-NE FR-A800-GF/
FR-A800+FR-A8NCE/
FR-F800+FR-A8NCE 		FR-E800-E FR-A800-GN/
FR-A800+FR-A8NCG/
FR-F800+FR-A8NCG 		FR-A800-E/
FR-F800-E/
FR-E800-E 		FR-E700-NE FR-A800/
FR-F800 		FR-E800 FR-E700/
FR-D700 		FR-A800-E-CRN/
FR-A800-E-R2R/
FR-A800-E-AWH/
FR-A800-E-LC 		FR-A800-CRN
+FR-A8NCE/
FR-A800-R2R
+FR-A8NCE/
FR-A800-LC
+FR-A8NCE 		FR-A800-E-CRN/
FR-A800-E-R2R/
FR-A800-E-AWH/
FR-A800-E-LC 		FR-A800-CRN/
FR-A800-R2R/
FR-A800-AWH/
FR-A800-LC
ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3*6 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3*6 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3 		ฟังก์ชัน
ที่รองรับ		 หน้าจอ
ตัวอย่าง *1*3
การตั้งค่าพารามิเตอร์
(โหมดง่าย) 		○ ● ○ × ○ ● *2 ○ ● *2 ○ × ○ ● *2 ○ × ○ ● ○ ● *2 ○ ● ○ × ○ × ○ × ○ ×
Parameter recipe
(สำรองข้อมูล/กู้คืนแบบง่าย) 		○ ● ○ × ○ ● *2 ○ ● *2 ○ × ○ ● *2 ○ × ○ × ○ ● *2 ○ × ○ × ○ × ○ × ○ ×
FA transparent *7 ○ − ○ − ○ *4 − × − × − ○ *4 − ○ *4 − ○ *4 − ○ *4 − ○ *4 − ○ *8 − ○ *4 − ○ *4*8 − ○ *4*8 −
Batch monitor ○ ● ○ × ○ ● *2 ○ ● *2 ○ × ○ ● *2 ○ × ○ ● ○ ● *2 △ ● ○ × ○ × ○ × ○ ×
คำสั่งการทำงาน ○ ● ○ × ○ *5 ● *2*5 ○ *5 ● *2*5 ○ *5 × ○ ● *2 ○ × ○ ● ○ ● *2 ○ ● ○ × ○ *5 × ○ × ○ ×
การวินิจฉัยเครื่องจักร (การวัดลักษณะโหลด) ○ ● × × ○ *5 ● *2*5 ○ *5 ● *2*5 ○ *5 × ○ ● *2 × × ○ × ○ ● *2 × × ○ × ○ *5 × ○ × ○ ×
การวินิจฉัยอายุการใช้งาน Inverter ○ ● ○ × ○ ● *2 ○ ● *2 ○ × ○ ● *2 ○ × ○ ● ○ ● *2 △ ● ○ × ○ × ○ × ○ ×
สำรองข้อมูล/กู้คืน × − × − ○ − × − × − × − × − × − × − × − × − × − × − × −
การแสดงสัญญาณเตือน ○ ● ○ × ○ ● *2 ○ ● *2 ○ × ○ ● *2 ○ × ○ ● ○ ● *2 △ ● ○ × ○ × ○ × ○ ×
การแสดงเอกสาร ○ ● ○ × ○ ● *2 ○ ● *2 ○ × ○ ● *2 ○ × ○ ● ○ ● *2 ○ ● ○ × ○ × ○ × ○ ×
  • *1 หน้าจอตัวอย่างคือข้อมูลโปรเจกต์ที่รวมอยู่ใน GT Works3 (Ver.1.235V ขึ้นไป) หน้าจอตัวอย่างไม่รองรับ GT23, GT21, GS21 และ GT SoftGOT2000
  • *2 สามารถใช้หน้าจอตัวอย่างสำหรับ CASE 1 ได้โดยเปลี่ยนการตั้งค่า controller เป็นการตั้งค่าสำหรับการกำหนดค่าระบบที่ต้องการใช้งาน
  • *3 หากไม่มีหน้าจอตัวอย่างสำหรับ inverter ที่ต้องการ สามารถติดตามได้โดยสร้างโปรเจกต์และตั้งค่าพารามิเตอร์และอุปกรณ์ของ inverter ในจอแสดงตัวเลขและหลอดไฟบนหน้าจอของผู้ใช้
  • *4 สามารถใช้ฟังก์ชันได้เมื่อ GOT และคอมพิวเตอร์ส่วนบุคคลเชื่อมต่อกันด้วย USB
  • *5 ต้องเปลี่ยนการตั้งค่าเพื่อให้สามารถควบคุมอุปกรณ์ CPU ที่กำหนดให้กับอุปกรณ์ RY link ได้โดยตรงจาก GOT
  • *6 หน้าจอตัวอย่างติดตาม inverter เฉพาะตัวใดตัวหนึ่ง ไม่รองรับการสลับ inverter โดยการเลือกหมายเลขสถานี
  • *7 ไม่รองรับโดย GT SoftGOT2000
  • *8 ฟังก์ชัน FA transparent ไม่รองรับ FR-A800-E-AWH และ FR-A800-AWH

การกำหนดค่าระบบ GOT และ inverter

เลือกประเภทการเชื่อมต่อที่ต้องการให้เหมาะกับการกำหนดค่าระบบของคุณ สามารถติดตาม inverter หลายตัวด้วย GOT เครื่องเดียวโดยการสลับหมายเลขสถานีเป้าหมาย

CASE 1

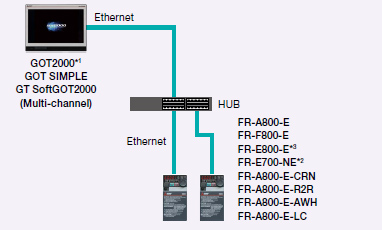

การเชื่อมต่อโดยตรงกับ Ethernet

การเชื่อมต่อโดยตรงกับ Ethernet
  • *1 รุ่น GT21 ที่มีพอร์ต Ethernet รองรับการเชื่อมต่อนี้
  • *2 รองรับรุ่นที่มี SERIAL “□88******” ขึ้นไปบนแผ่นป้ายพิกัด
  • *3 FR-E800-E รองรับ Line topology ด้วย

CASE 2

การเชื่อมต่อ CC-Link IE Field Network ผ่าน programmable controller

”การเชื่อมต่อ
  • *1 GT21, GS21 และ GT SoftGOT2000 รองรับการเชื่อมต่อ Ethernet เท่านั้น
  • *2 ในการกำหนดค่า CC-Link IE Field Network ให้เลือก switching hub โดยอ้างอิงคู่มือที่เกี่ยวข้องของ programmable controller ที่ใช้งาน
  • *3 รองรับรุ่นที่มี SERIAL “□83******” ขึ้นไปบนแผ่นป้ายพิกัด
  • *4 รองรับ FR-A8NCE ที่มี SERIAL “□83***” ขึ้นไป

CASE 3

การเชื่อมต่อ CC-Link IE TSN ผ่าน programmable controller

”การเชื่อมต่อ
  • *1 GT21, GS21 และ GT SoftGOT2000 รองรับการเชื่อมต่อ Ethernet เท่านั้น
  • *2 ในการกำหนดค่า CC-Link IE TSN ให้เลือก switching hub โดยอ้างอิงคู่มือที่เกี่ยวข้องของ programmable controller ที่ใช้งาน
  • *3 รองรับรุ่นที่มี SERIAL “□96******” ขึ้นไป (ผลิตในญี่ปุ่น) หรือ “□97******” ขึ้นไป (ผลิตในจีน) บนแผ่นป้ายพิกัด
  • *4 ตั้งค่า octet ที่สามของ IP address ของ inverter เป็นหมายเลขเครือข่าย และตั้งค่า octet ที่สี่เป็นหมายเลขสถานี

CASE 4

การเชื่อมต่อ Ethernet ผ่าน programmable controller

”การเชื่อมต่อ
  • *1 GT21, GS21 และ GT SoftGOT2000 รองรับการเชื่อมต่อ Ethernet เท่านั้น
  • *2 รองรับรุ่นที่มี SERIAL “□88******” ขึ้นไป (สำหรับ FR-E700-SC-NNE และ FR-E700-SC-ENE คือ “□89******” ขึ้นไป) บนแผ่นป้ายพิกัด
  • *3 FR-E800-E รองรับ Line topology ด้วย

CASE 5

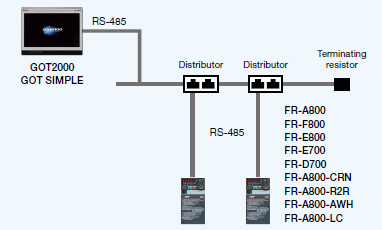

การเชื่อมต่อโดยตรงด้วย RS-485

การเชื่อมต่อโดยตรงด้วย RS-485
