Human Machine Interfaces MELHMI-GOT GOT2000 Series
- รุ่นขั้นสูงพร้อมฟังก์ชันท่าทางมัลติทัช
- รูปลักษณ์ภายนอกรุ่น GT27 [รุ่นมาตรฐาน: ด้านหน้า/ด้านหลัง]
- รูปลักษณ์ภายนอกรุ่น GT27 [รุ่นสีขาว: ด้านหน้า]
- แผนที่ผลิตภัณฑ์รุ่น GT27
- ลิงก์ที่เกี่ยวข้อง

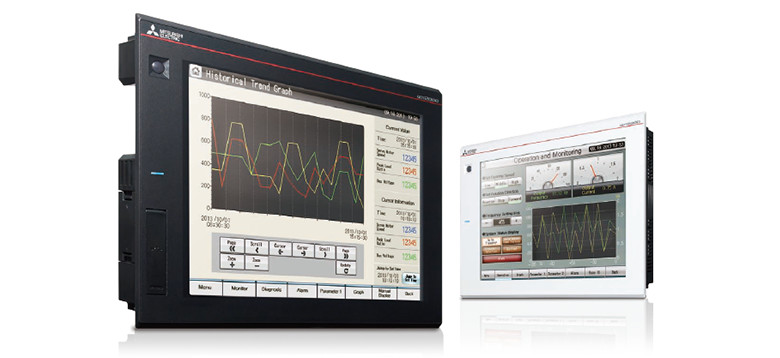

รุ่นขั้นสูงพร้อมฟังก์ชันท่าทางมัลติทัช
ข้อมูลจำเพาะที่หลากหลายรองรับทุกการออกแบบระบบ
อินเทอร์เฟซการสื่อสาร เช่น Ethernet, RS-232, RS-422/485, USB host/device และ SD memory card เป็นคุณสมบัติมาตรฐาน ความสามารถในการประมวลผลข้อมูลขนาดใหญ่ช่วยให้หน้าจอทำงานได้อย่างราบรื่นแม้มีงานหลายอย่างทำงานพร้อมกัน เช่น การบันทึก สคริปต์ สัญญาณเตือน หรือการถ่ายโอนข้อมูลอุปกรณ์ นอกจากนี้ยังรองรับการบันทึกภาพ การเล่นภาพ อินพุตภาพวิดีโอ และเอาต์พุต RGB * ทำให้รุ่น GT27 ใช้งานฟังก์ชันทั้งหมดของ GOT2000 ได้ครบถ้วน
- *ยกเว้น GT2705
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| จอแสดงผล | 5.7"/8.4"/10.4"/12.1"/15", TFT color LCD, 65536 สี |
| ความละเอียด | XGA, SVGA, VGA |
| แบ็คไลท์ | White LED |
| หน่วยความจำผู้ใช้ | หน่วยความจำสำหรับจัดเก็บ (ROM): 57 MB (GT2705 มี 32 MB) หน่วยความจำสำหรับประมวลผล (RAM): 256MB *1 (GT2705 มี 80 MB) |
| อินเทอร์เฟซมาตรฐาน | Ethernet, RS-232, RS-422/485 USB host (USB-A): 2 ช่อง *2(USB2.0(High-Speed 480Mbps)) USB device(USB Mini-B): 1 ช่อง(USB2.0(High-Speed 480Mbps)) อินเทอร์เฟซ SD memory card |
| อินเทอร์เฟซส่วนขยาย | CC-Link IE TSN, CC-Link IE Control, CC-Link IE Field, CC-Link, bus, MELSECNET/H |
| อินเทอร์เฟซด้านข้าง | สำหรับติดตั้งยูนิตสื่อสาร wireless LAN |
-
*1หากเวอร์ชันฟังก์ชันเป็น B หรือเก่ากว่า หน่วยความจำสำหรับประมวลผล (RAM) จะเป็น 128 MB
โปรดดูที่ Technical Bulletin หมายเลข GOT-A-0162 (PDF). - *2รุ่นสีขาวมี 1 ช่อง

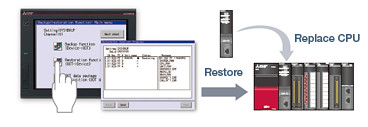

ฟังก์ชันสำรอง/กู้คืนข้อมูล ไม่ต้องกังวลเมื่อเกิดปัญหา!
โปรแกรมและพารามิเตอร์ของ CPU ของ Programmable Controller สามารถสำรองข้อมูลไปยัง SD memory card หรืออุปกรณ์ USB memory ใน GOT ได้ หาก CPU เกิดความขัดข้อง ผู้ใช้สามารถกู้คืนข้อมูลกลับสู่คอนโทรลเลอร์ได้ในครั้งเดียว
รูปลักษณ์ภายนอกรุ่น GT27 [รุ่นมาตรฐาน: ด้านหน้า/ด้านหลัง]
| ①เซ็นเซอร์ตรวจจับผู้ปฏิบัติงาน | ยูนิตตรวจจับผู้ปฏิบัติงานที่เข้ามาใกล้โดยอัตโนมัติและแสดงหน้าจอ
|
|---|---|
| ②อินเทอร์เฟซ USB: device (USB Mini-B) |
เชื่อมต่อกับคอมพิวเตอร์ส่วนบุคคลเพื่อถ่ายโอนข้อมูล
|
| ③อินเทอร์เฟซ USB: host (USB-A) *1 |
ถ่ายโอนข้อมูลโปรเจกต์หรืออ่านข้อมูล (logging data ฯลฯ) ระหว่าง GOT กับ USB memory นอกจากนี้ยังเชื่อมต่อเมาส์ USB คีย์บอร์ด เครื่องอ่านบาร์โค้ด *2 หรือเครื่องอ่าน RFID *2 ได้ด้วย
|
| ④อินเทอร์เฟซส่วนขยาย | ติดตั้งยูนิตสื่อสารและยูนิตออปชันได้ |
| ⑤อินเทอร์เฟซ Ethernet | เชื่อมต่ออุปกรณ์อุตสาหกรรมจากผู้ผลิตต่างๆ พร้อมกันได้สูงสุด 4 ประเภทผ่าน Ethernet นอกจากนี้ยังเชื่อมต่ออุปกรณ์ที่รองรับ CC-Link IE Field Network Basic ได้ด้วย |
| ⑥อินเทอร์เฟซ RS-232 | เชื่อมต่ออุปกรณ์อุตสาหกรรมต่างๆ เครื่องอ่านบาร์โค้ด และเครื่องพิมพ์แบบอนุกรม |
| ⑦อินเทอร์เฟซ RS-422/485 | เชื่อมต่ออุปกรณ์อุตสาหกรรมต่างๆ และเครื่องอ่านบาร์โค้ด |
| ⑧อินเทอร์เฟซด้านข้าง | ติดตั้งยูนิตสื่อสาร wireless LAN |
| ⑨อินเทอร์เฟซ SD memory card | บันทึกข้อมูลปริมาณมาก รวมถึงสัญญาณเตือนและ logging data |
รูปลักษณ์ภายนอกรุ่น GT27 [รุ่นสีขาว: ด้านหน้า]
| ①เซ็นเซอร์ตรวจจับผู้ปฏิบัติงาน | ยูนิตตรวจจับผู้ปฏิบัติงานที่เข้ามาใกล้โดยอัตโนมัติและแสดงหน้าจอ
|
|---|---|
| ②ตัวเครื่องแบบแบน | หน้าจอด้านหน้าแบบแบนทำความสะอาดได้ง่าย (อินเทอร์เฟซ USB อยู่ด้านหลัง) |
| ③ตัวเครื่องสีขาว | รุ่นสีขาวให้ภาพลักษณ์สะอาดและทันสมัย |
คุณสมบัติของรุ่นสีขาว
GOT ได้รับการรับรองสำหรับใช้งานในพื้นที่อันตรายตามมาตรฐานความปลอดภัยต่างๆ (Class I, Division 2 [สหรัฐอเมริกา, แคนาดา], ATEX [ประเทศสมาชิก EU, สหราชอาณาจักร], KCs [เกาหลี])
- *มาตรฐานที่รองรับขึ้นอยู่กับรุ่น โปรดดูรายละเอียดที่ "รองรับมาตรฐานสากลหลากหลาย"
แผนที่ผลิตภัณฑ์รุ่น GT27
