03 งานบรรจุภัณฑ์

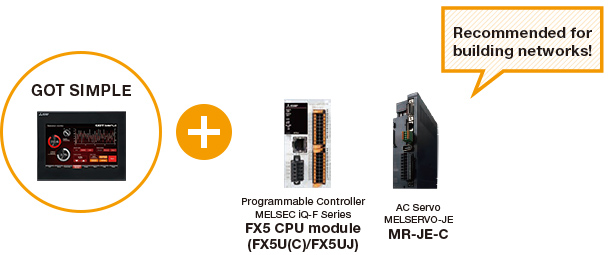

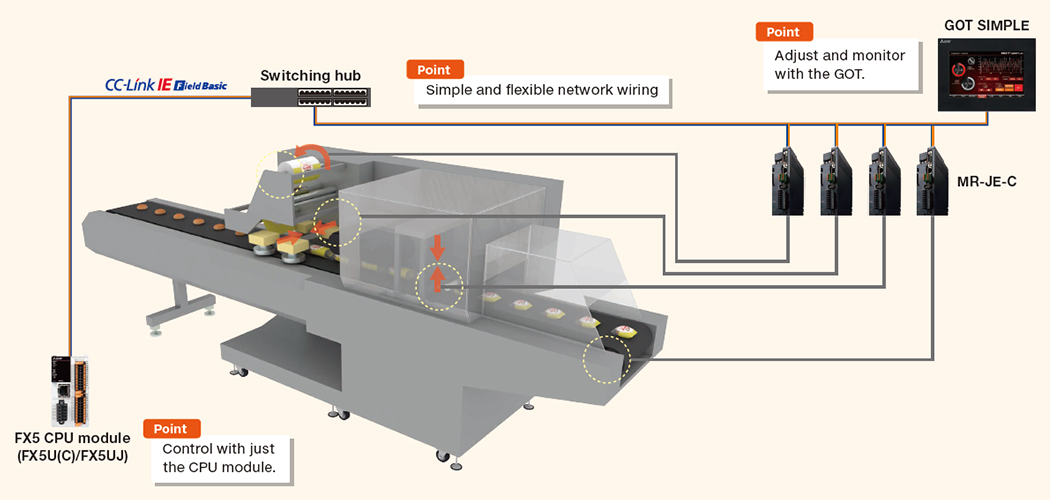

สร้างเครือข่ายกับ Mitsubishi Electric AC Servo ได้ง่าย

ฟังก์ชันที่แนะนำสำหรับแต่ละการใช้งาน

วิธี Point table

สั่งงานกำหนดตำแหน่งได้ด้วยวิธี Point table หรือวิธี Indexer สำหรับวิธี Point table เพียงตั้งค่า Point table No. แล้วเปิดสัญญาณเริ่มต้น การกำหนดตำแหน่งก็จะเริ่มทำงาน และสามารถทำงานต่อเนื่องไปยัง Point table ถัดไปได้โดยไม่ต้องหยุด ส่วนวิธี Indexer จะคำนวณระยะเคลื่อนที่โดยอัตโนมัติตามจำนวนสถานีที่ตั้งไว้ในพารามิเตอร์

<ไลน์อัพ Servo amplifier MR-JE Series ^*1 >

● : รองรับ - : ไม่รองรับ

รุ่น	อินเทอร์เฟซคำสั่ง
รุ่น	SSCNET III/H	CC-Link IE Field Basic	MODBUS ^® /TCP	MODBUS ^® /RTU	พัลส์เทรน	แรงดันอนาล็อก
MR-JE-C	-	●	●	●	●	●
MR-JE-B	●	-	-	-	-	-
MR-JE-A	-	-	-	●	●	●

*1 รายการนี้แสดงฟังก์ชันที่รองรับใน Servo amplifier เวอร์ชันล่าสุด (ข้อมูล ณ เดือนกรกฎาคม 2019)
รายละเอียดความเข้ากันได้ของฟังก์ชันตามเวอร์ชัน โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง

ตัวอย่างการใช้งาน

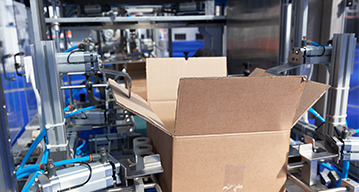

งานบรรจุภัณฑ์

สั่งงานแบบซิงโครนัสอย่างง่ายได้ทั้งการเคลื่อนที่แนวนอน แนวตั้ง และการหมุน โดยส่งสัญญาณเริ่มต้นไปยังทุกแกนผ่านการส่งข้อมูลแบบ cyclic ฟังก์ชันนี้ช่วยให้สร้างระบบหลายแกนสำหรับงานบรรจุภัณฑ์และงานอื่น ๆ ได้ง่าย

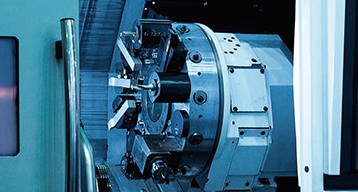

เครื่องแมชชีนนิ่งเซ็นเตอร์

ฟังก์ชันที่แนะนำ: วิธี Indexer

กำหนดตำแหน่งได้โดยระบุสถานีที่แบ่งเท่า ๆ กัน (สูงสุด 255 สถานี) ระบบจะคำนวณระยะเคลื่อนที่โดยอัตโนมัติตามจำนวนสถานีและจำนวนฟันเฟืองด้านมอเตอร์กับด้านเครื่องจักรที่ตั้งไว้ในพารามิเตอร์
