ระยะการทำงาน

ระยะจากเลนส์ถึงเป้าหมายการตรวจสอบเรียกว่า “ระยะการทำงาน” และพื้นที่ที่ Code Reader มองเห็นได้ในระยะนั้นเรียกว่า “มุมมองภาพ”

CF26-SR (เลนส์ 6.2 มม.)

ขนาดโค้ดขั้นต่ำที่อ่านได้ในแต่ละระยะการทำงาน (หน่วย: มม.)

ระยะการทำงาน	ขนาดขั้นต่ำสำหรับโค้ด 1D	ขนาดขั้นต่ำสำหรับโค้ด 2D
40	0.0508	0.0762
65	0.0508	0.1016
105	0.127	0.1778

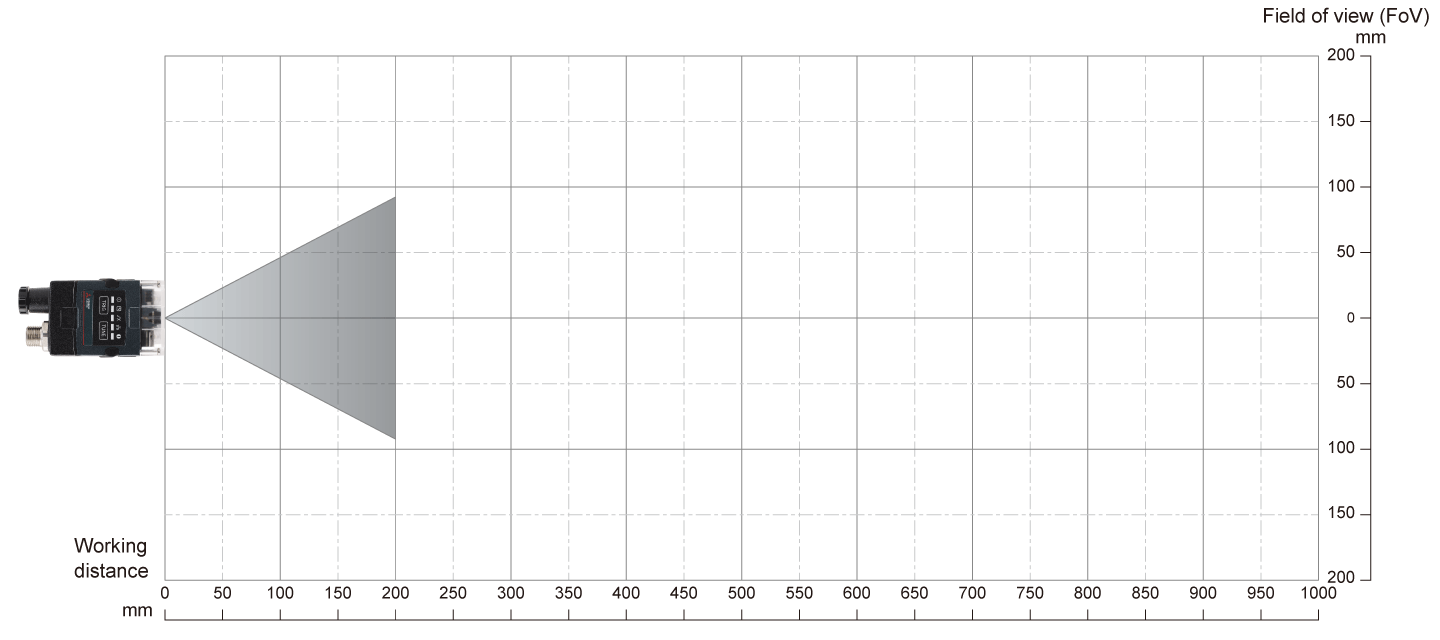

มุมมองแนวนอน

CF26-LR (เลนส์ 16 มม.)

ขนาดโค้ดขั้นต่ำที่อ่านได้ในแต่ละระยะการทำงาน (หน่วย: มม.)

ระยะการทำงาน	ขนาดขั้นต่ำสำหรับโค้ด 1D	ขนาดขั้นต่ำสำหรับโค้ด 2D
80	0.0508	0.0508
150	0.0508	0.0762
190	0.0508	0.1016
225	0.0762	0.1016
375	0.1016	0.1778
500	0.1524	0.254
1000	0.381	0.508

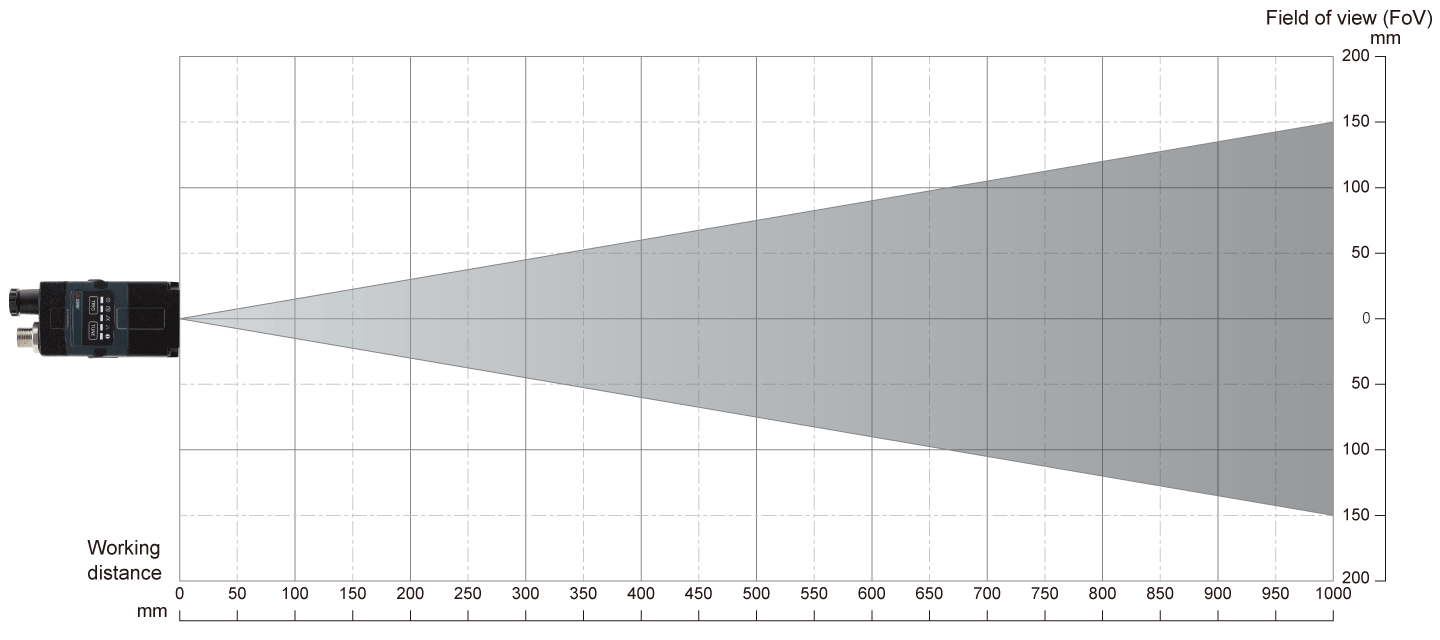

มุมมองแนวนอน

CF37-SR (เลนส์ 10.3 มม.)

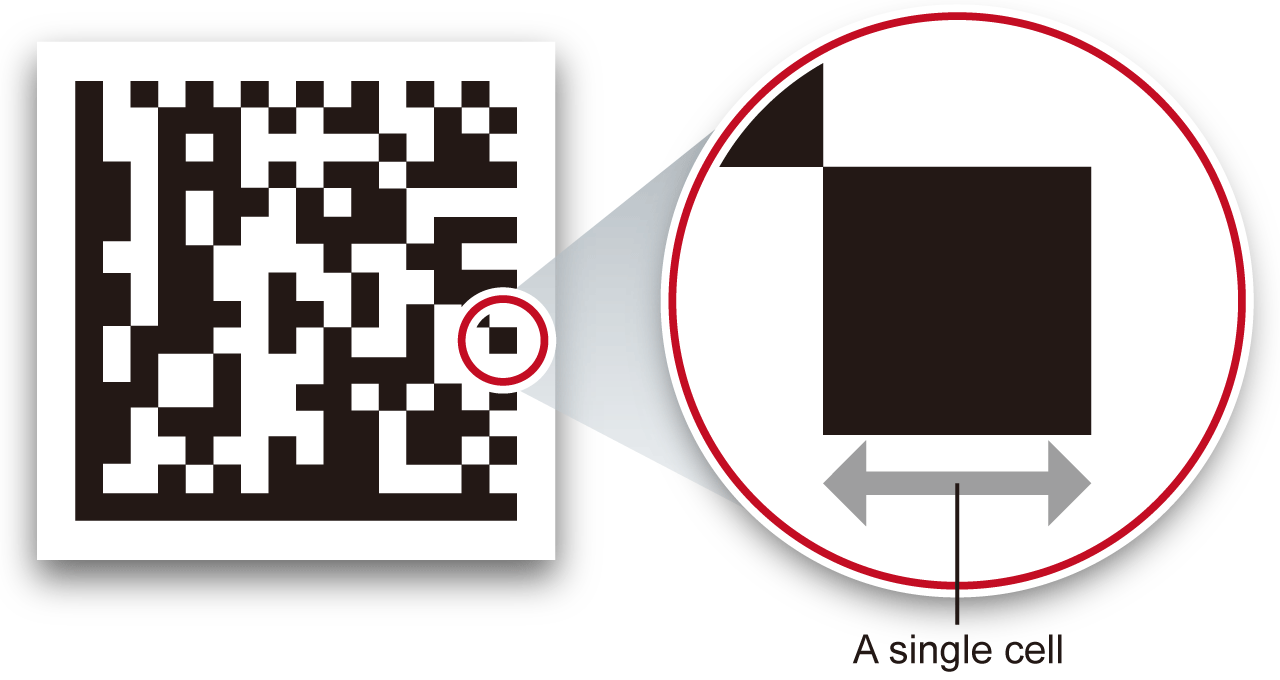

ระยะการทำงานที่สามารถอ่านขนาด Cell ของโค้ดได้ (หน่วย: มม.)

ขนาด Cell ของโค้ด	ระยะการทำงานสำหรับโค้ด 1D	ระยะการทำงานสำหรับโค้ด 2D
0.1524	445	307
0.2032	591	408
0.254	738	509
0.3302	958	660
0.381	1104	761
0.508	1471	1013

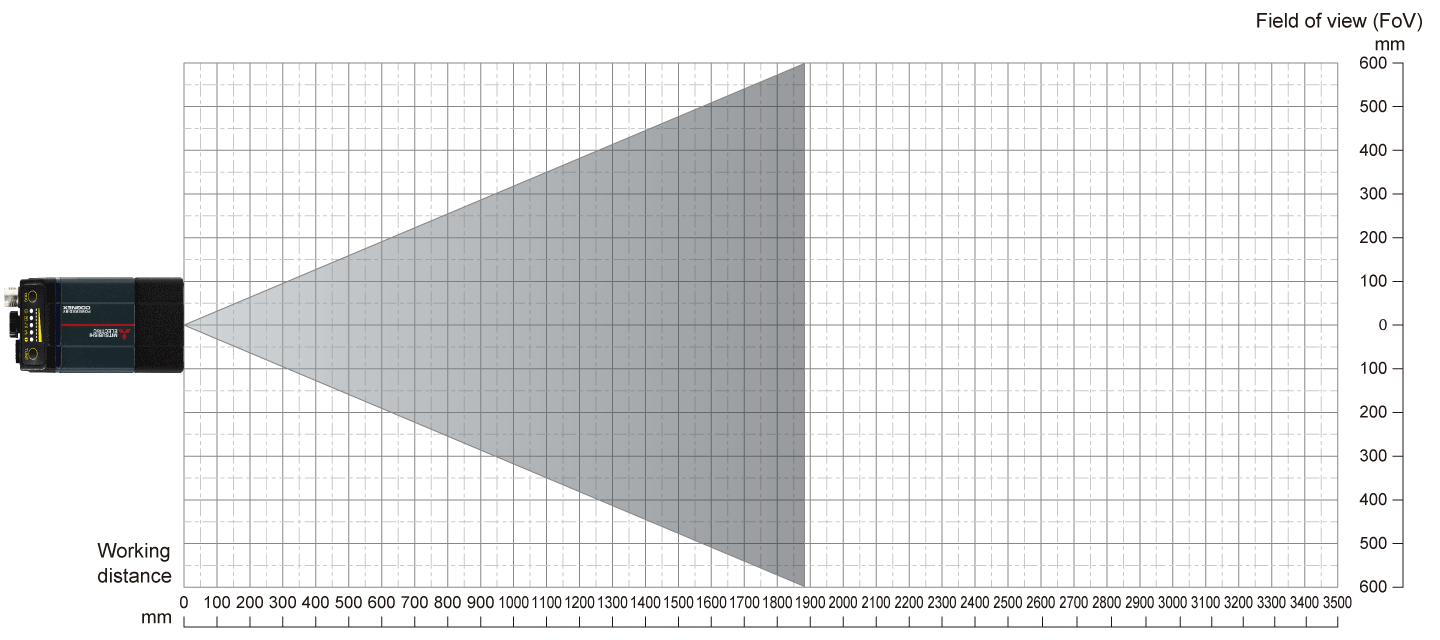

มุมมองแนวนอน

CF37-LR (เลนส์ 24 มม.)

ระยะการทำงานที่สามารถอ่านขนาด Cell ของโค้ดได้ (หน่วย: มม.)

ขนาด Cell ของโค้ด	ระยะการทำงานสำหรับโค้ด 1D	ระยะการทำงานสำหรับโค้ด 2D
0.1524	1029	709
0.2032	1370	944
0.254	1711	1178
0.3302	2223	1530
0.381	2564	1764
0.508	3417	2351

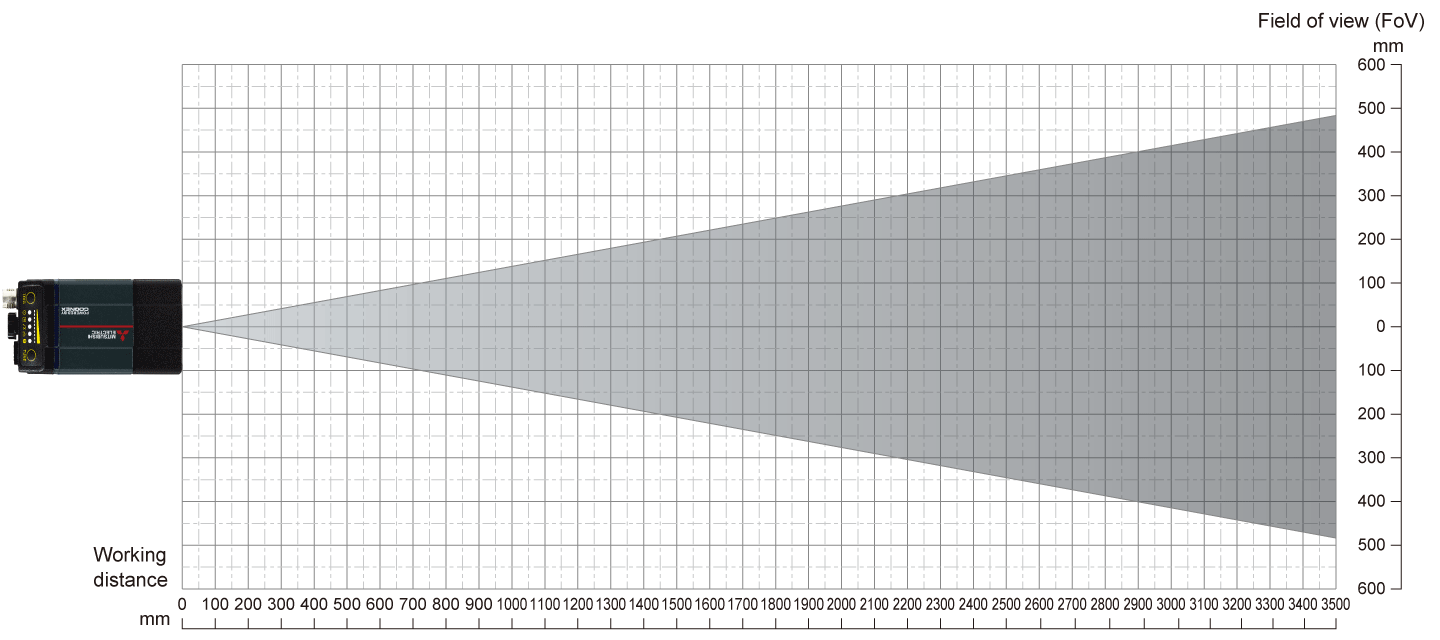

มุมมองแนวนอน
