ประสิทธิภาพสูงและแข็งแกร่งด้วย PatMax RedLine ^®

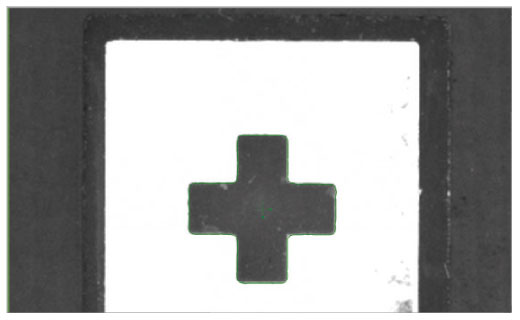

เทคโนโลยี PatMax RedLine ^® สามารถค้นหารูปร่างของวัตถุในภาพที่ตรวจจับได้ยากเนื่องจาก Noise ความคมชัดต่ำ และแสงสะท้อน Vision Sensor สามารถตรวจจับภาพที่ไม่ชัดเนื่องจากการบิดเบี้ยวของวัตถุและการเปลี่ยนแปลงความหนาได้ด้วยความเร็วสูง ลดเวลาการตรวจสอบ เช่น Pattern Matching การกรอง การตรวจจับข้อบกพร่อง และการอ่าน Barcode

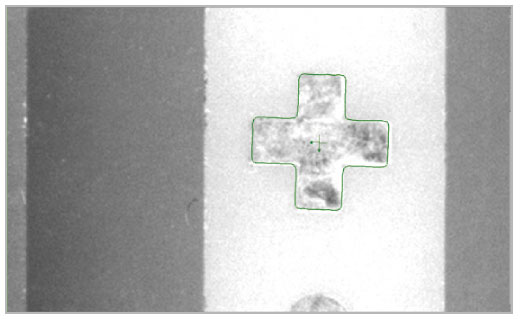

ดี

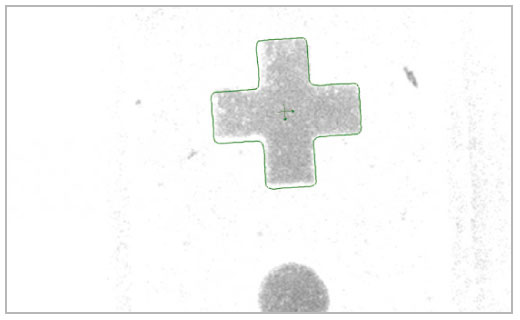

ความคมชัดต่ำ/แสงเกิน

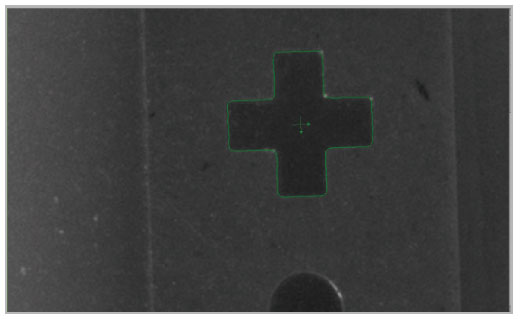

ความคมชัดต่ำ

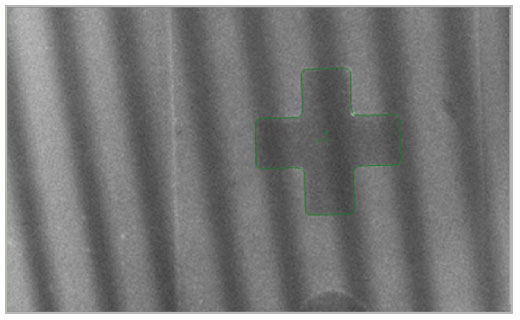

Noise (แถบ)

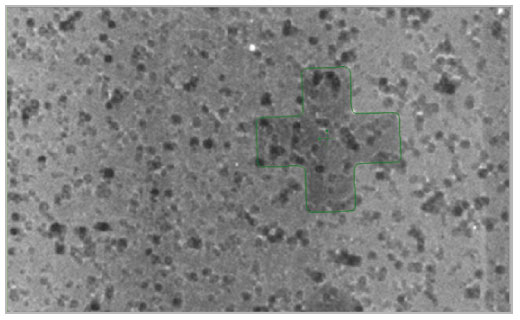

Noise (อนุภาคหยาบ)

สิ่งรบกวน (คุณลักษณะเพิ่มเติม)

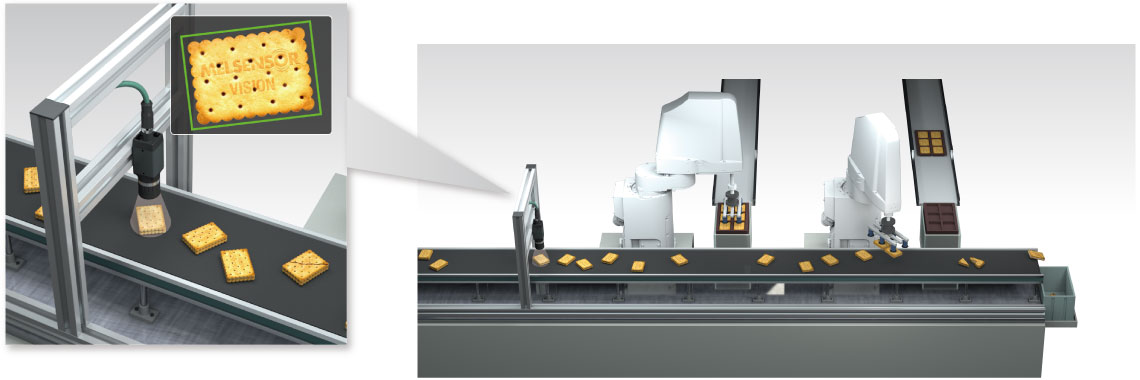

เนื่องจาก PatMax RedLine ^® สามารถคำนวณค่าการปรับตำแหน่งที่แม่นยำ จึงไม่จำเป็นต้องมีกลไกในการจัดตำแหน่งวัตถุอีกต่อไป ส่งผลให้ลดต้นทุนและขนาดของอุปกรณ์ได้

รวมฟังก์ชันที่จำเป็นทั้งหมด

Vision Sensor ของ Mitsubishi Electric เป็น Vision Sensor แบบรวมที่มีฟังก์ชันที่จำเป็นทั้งหมดในตัว ประกอบด้วยฟังก์ชันการรับภาพ ไลบรารีเครื่องมือ Vision ที่ทรงพลัง และฟังก์ชันส่งออกผลการตรวจสอบ

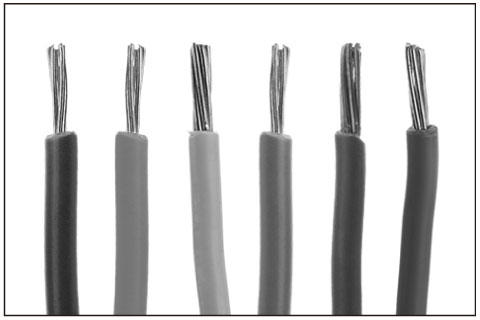

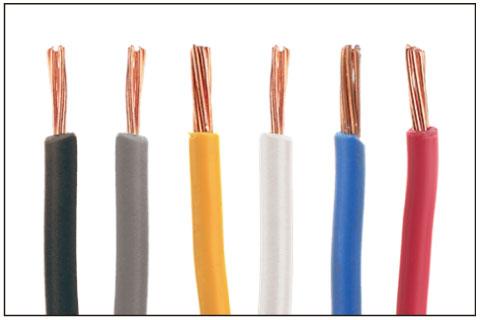

รองรับการตรวจสอบสี

รุ่น Color Sensor รองรับการใช้งานตรวจจับการมีอยู่/ไม่มีอยู่ รวมถึงการตรวจสอบสี

รุ่น Color

รุ่น Monochrome

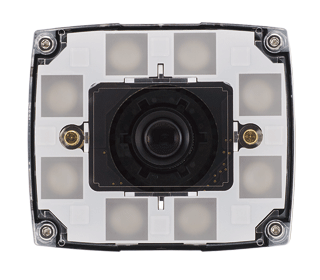

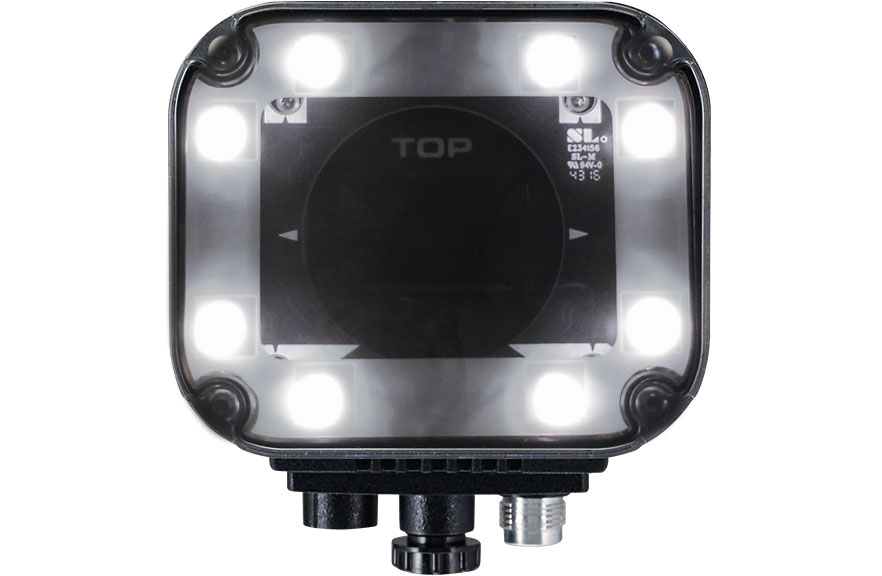

แสงและฟิลเตอร์ในตัว

สามารถติด Ring Light LED กำลังสูงที่ด้านหน้าผลิตภัณฑ์ได้ และไม่ต้องการแสงภายนอก ผู้ใช้มือใหม่สามารถติดตั้งผลิตภัณฑ์ได้ง่าย
ประเภทฟิลเตอร์ในตัวช่วยขจัดความจำเป็นในการติดฟิลเตอร์เข้ากับแสงและเลนส์

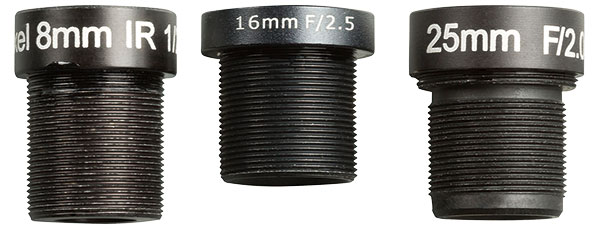

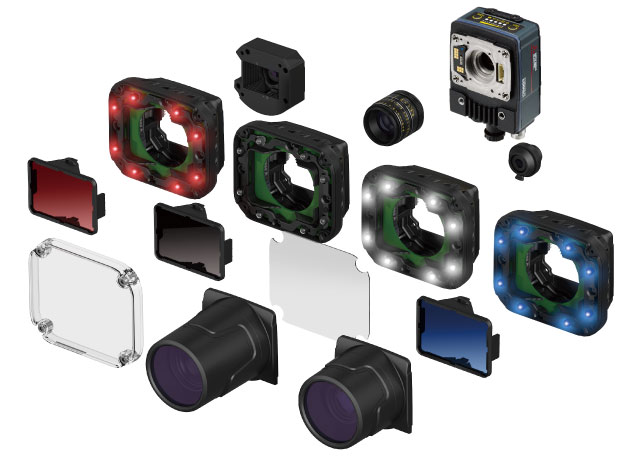

ผลิตภัณฑ์ Option ที่หลากหลาย

สามารถเลือกแสง เลนส์ และฟิลเตอร์ได้จากผลิตภัณฑ์ Option หลากหลาย ให้ความยืดหยุ่นในการปรับแต่งตามความต้องการ นอกจากนี้ Option ที่เปลี่ยนได้ในสนามยังรองรับการเปลี่ยนชิ้นงานและเงื่อนไขหลังการติดตั้ง

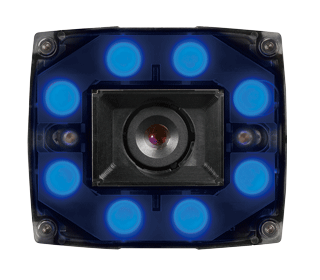

แสงตามลักษณะของวัตถุที่วัด

สามารถเปลี่ยนแสงตามวัตถุและสีที่วัด

สี	คุณสมบัติ	การใช้งานทั่วไป

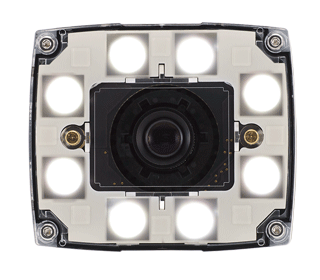

White	แสดงความยาวคลื่นทั้งหมดยกเว้นสีดำ เหมาะสำหรับกล้อง Color	สำหรับการตรวจสอบสี สำหรับการถ่ายวัตถุที่เคลื่อนที่ด้วยความเร็วสูง
Blue	แสดงวัตถุขนาดเล็กที่มีอัตราการกระจายแสงสูง	สำหรับการตรวจสอบวัตถุสีน้ำเงิน สำหรับการค้นหาข้อบกพร่องเล็กน้อยด้วยความละเอียดสูง

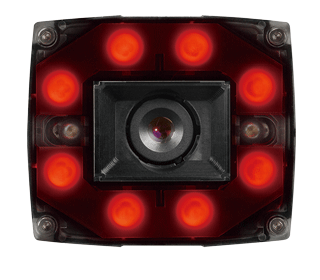

Red	ความยาวคลื่นที่มีความไวสูงสุด	สำหรับการถ่ายวัตถุสีแดง
Near infrared	อัตราการกระจายแสงต่ำและการส่งผ่านแสงสูง แสดงวัตถุที่มองเห็นได้ยากในแสงที่มองเห็นได้	สำหรับการตรวจสอบรอยขีดข่วน ชิ้นส่วนที่หายไป และตัวอักษรใต้หมึกสีที่โปร่งแสงต่อ Near infrared

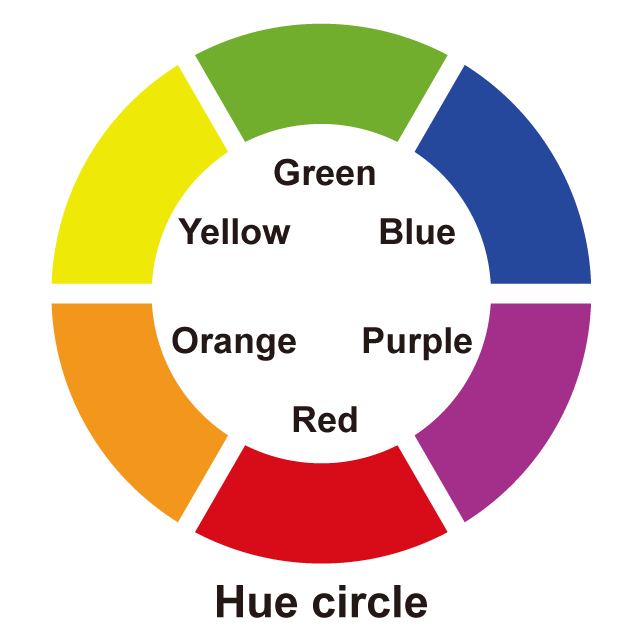

สีที่อยู่ตรงข้ามกันบนวงล้อสีเรียกว่าสีเสริม
การใช้แสงสีเสริมของสีวัตถุจะทำให้สีวัตถุเข้าใกล้สีดำมากขึ้น

ปรับแต่งได้ในสนามตามการใช้งาน

สามารถเลือกเลนส์/แสงตามสภาพแวดล้อมการทำงาน

สามารถเลือกเลนส์/แสงจาก Option ตามระบบ

ฟังก์ชัน Vision Sensor Monitor

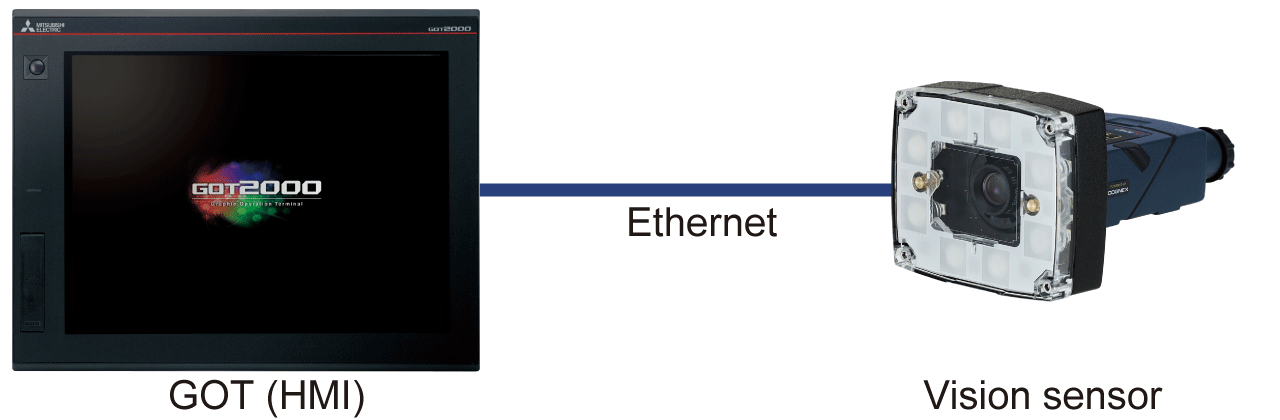

ด้วยการเชื่อมต่อระหว่าง MELSENSOR Vision Sensor และ GOT (HMI) ระบบ Vision Sensor สามารถกำหนดค่าได้ง่ายด้วย GOT (HMI), Vision Sensor และสาย Ethernet เท่านั้น
การตรวจสอบ Vision Sensor และการลงทะเบียนพารามิเตอร์สามารถทำได้จากหน้าจอ GOT (HMI) ทำให้สามารถใช้งานระบบ Vision Sensor โดยไม่ต้องใช้คอมพิวเตอร์

ข้อมูลจำเพาะ

*1.หากต้องการสร้างไฟล์ Job ใหม่ ให้ใช้ In-Sight Explorer for MELSENSOR Vision

ผลิตภัณฑ์ที่รองรับ
