ตัวเครื่องกะทัดรัดช่วยให้ออกแบบตู้ควบคุมได้อย่างอิสระยิ่งขึ้น
โซลูชันที่ช่วยลดขนาดตู้ควบคุม

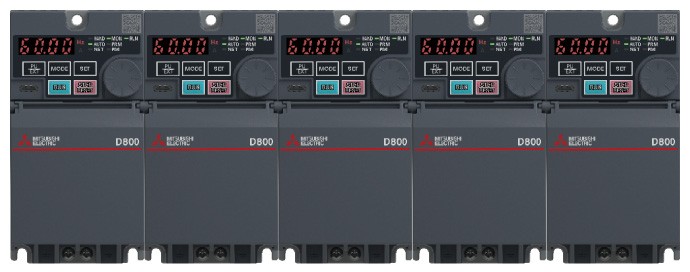

การติดตั้งเรียงชิดกัน
ติดตั้งอินเวอร์เตอร์หลายเครื่องเรียงชิดกันได้ จึงเลือกรูปแบบการจัดวางที่เหมาะกับพื้นที่ได้
- พิกัด ND: ใช้งานได้เมื่ออุณหภูมิอากาศโดยรอบไม่เกิน 40℃
- พิกัด SLD: ใช้งานได้เมื่ออุณหภูมิอากาศโดยรอบไม่เกิน 30℃

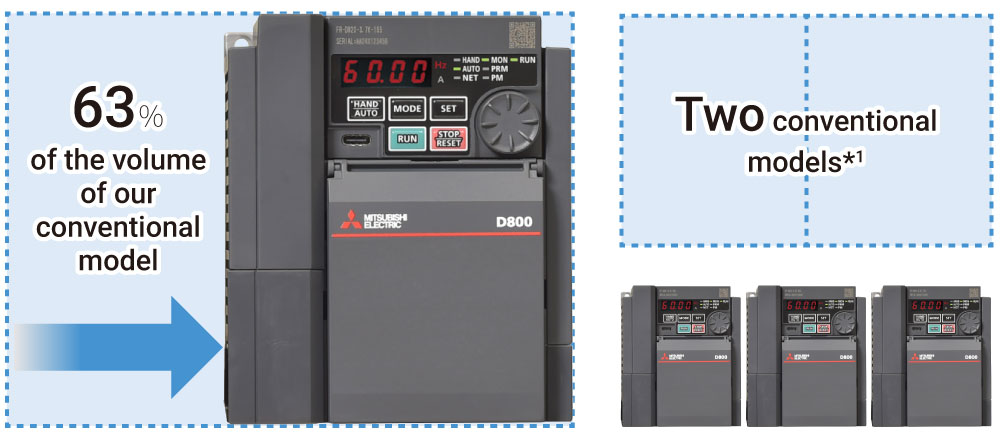

ลดขนาดภายนอกลงอีก
ลดขนาดภายนอกด้านกว้างของรุ่นกำลังบางรุ่น
มีอุปกรณ์เสริมสำหรับปรับตำแหน่งติดตั้งเพื่อให้เปลี่ยนทดแทนได้ง่าย
- *1: ตัวอย่าง FR-D820-3.7K-165 โดยหมายเลขจะแตกต่างตามขนาดกำลัง
| คลาสแรงดัน | ขนาดกำลังอินเวอร์เตอร์ (K) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | |
| 3 เฟส 200 V | - | - | - | - | - | - | ○ | - | - | - | - |
| 3 เฟส 400 V | ○ | ○ | ○ | - | - | - | - | ○ | ○ | ||
| 1 เฟส 200 V | - | - | - | - | - | ○ | |||||
| 1 เฟส 100 V | - | - | - | - | |||||||
○: ความกว้างลดลง, -: ความกว้างเท่าเดิม, \: ไม่มี
- *: อินเวอร์เตอร์คลาส 3 เฟส 400 V รุ่น 1.5K มีความลึกมากกว่า
พิกัดคู่ (พิกัด ND, พิกัด SLD) ใหม่
FR-D800 รองรับพิกัด SLD เพิ่มเติมในรูปแบบพิกัดคู่ โดยค่าเริ่มต้นเป็นพิกัด ND และสามารถเลือกพิกัดที่เหมาะสมด้วยพารามิเตอร์ได้ สำหรับงานโหลดเบา เช่น พัดลมและปั๊ม การเลือกอินเวอร์เตอร์พิกัด SLD ที่มีขนาดกำลังต่ำกว่ามอเตอร์หนึ่งระดับ ช่วยลดขนาด น้ำหนัก และต้นทุนของระบบ

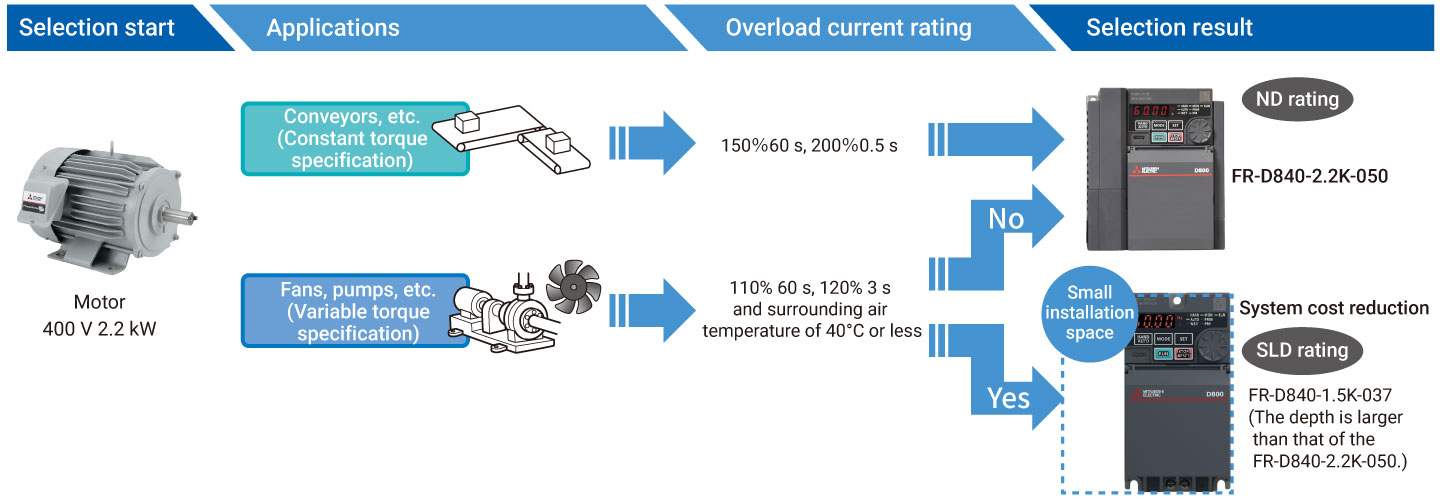

เคล็ดลับ ตัวอย่างการเลือกรุ่นพิกัดคู่ (สำหรับมอเตอร์ 2.2 kW)
เลือกตัวต้านทานให้เหมาะกับงานเพื่อลดพื้นที่ติดตั้งภายในตู้ควบคุม
ทรานซิสเตอร์เบรกในตัว
รองรับการเบรกแบบคืนพลังงานได้มากขึ้น (อัตราการทำงานของเบรกสูงสุด 100%) จึงเบรกแบบคืนพลังงานที่มีภาระสูงได้โดยไม่ต้องใช้เบรกยูนิต

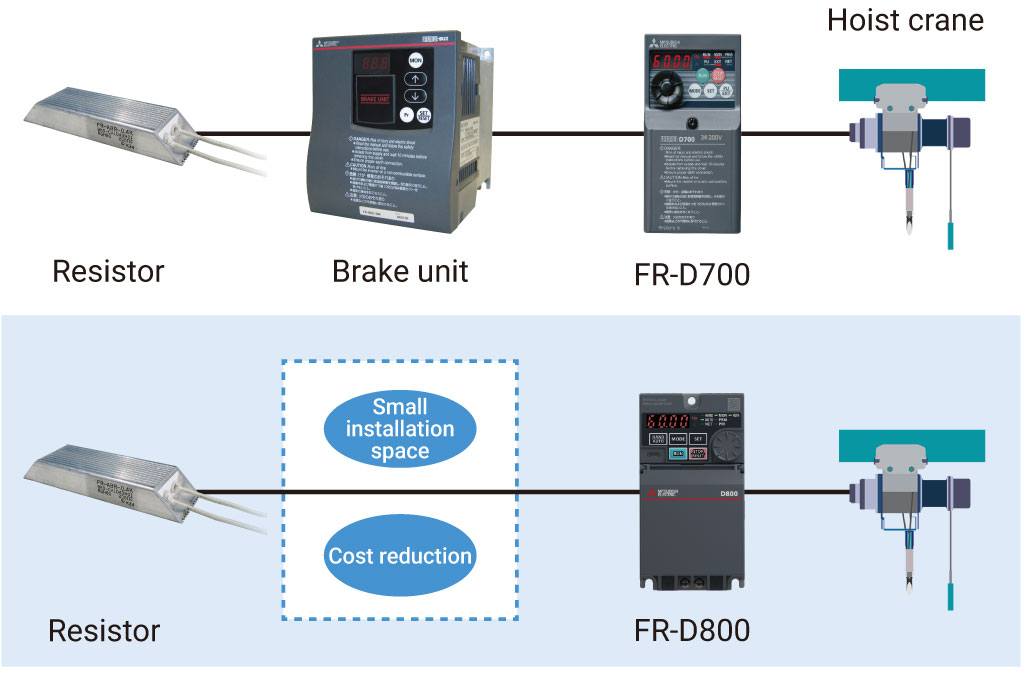

(ตัวอย่างการใช้งาน)
รุ่นที่มีทรานซิสเตอร์เบรกในตัว
| คลาสแรงดัน | ขนาดกำลังอินเวอร์เตอร์ (K) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | |
| 3 เฟส 200 V | – | — | ○ *2 | ○ *2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 3 เฟส 400 V | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 1 เฟส 200 V | - | - | ○ *2 | ○ *2 | ○ | ○ | |||||
| 1 เฟส 100 V | - | - | ○ *2 | ○ *2 | |||||||
○: มีในตัว, -: ไม่มีในตัว, \: ไม่มี
-
*2: เมื่อใช้ค่าความต้านทานต่ำสุด อัตราการทำงานของเบรกสูงสุดคือ 30% ED
ตัวต้านทานเบรกต้องมีขนาดกำลังเพียงพอสำหรับใช้พลังงานที่คืนกลับ
ใช้งานในสภาพแวดล้อมที่รุนแรง
การเคลือบแผงวงจร ใหม่
รองรับงานหลากหลาย ทั้งในสภาพแวดล้อมที่มีการกัดกร่อนและช่วงอุณหภูมิอากาศโดยรอบที่กว้าง
มีผลิตภัณฑ์เคลือบแผงวงจรตาม IEC 60721-3-3:1994 3C2/3S2 เพื่อเพิ่มความทนทานต่อสภาพแวดล้อม *3
- *3: เฉพาะรุ่นเคลือบแผงวงจร (-60)
< ตัวอย่างการใช้งาน >

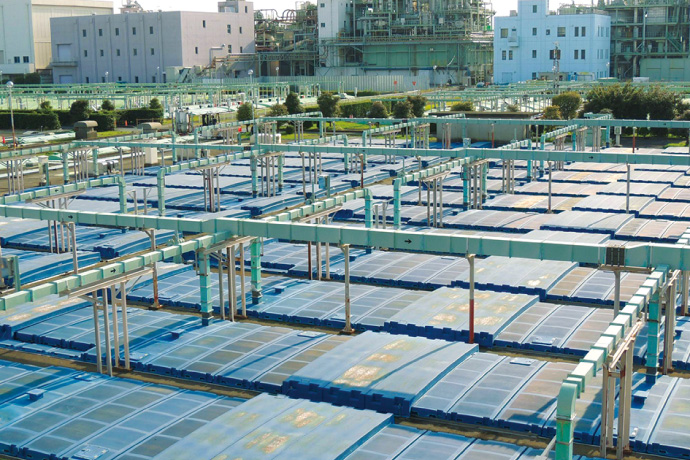

โรงบำบัดน้ำ

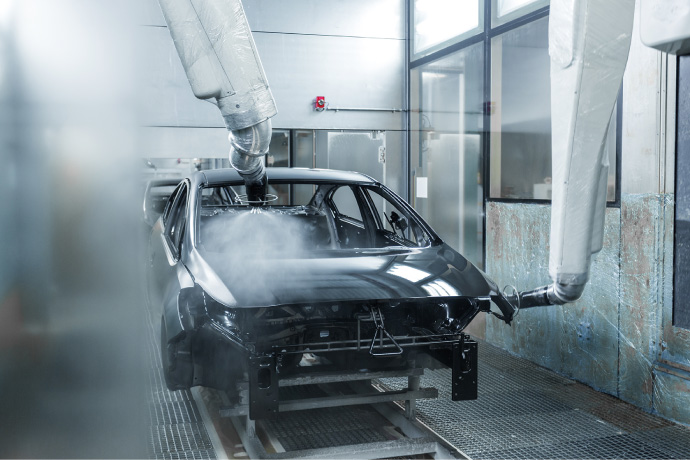

สายการพ่นสี
ลดการเดินสายและพื้นที่ติดตั้งเพื่อให้เป็นไปตามแนวทางการลดฮาร์มอนิก
มี Filterpack ให้เลือก
Filterpack (FR-BFP2) เป็นออปชันที่รวม DC รีแอคเตอร์สำหรับปรับปรุงเพาเวอร์แฟกเตอร์ โช้กโหมดร่วม (common mode choke) และฟิลเตอร์แบบคาปาซิทีฟที่จำเป็นสำหรับระบบปรับอากาศ

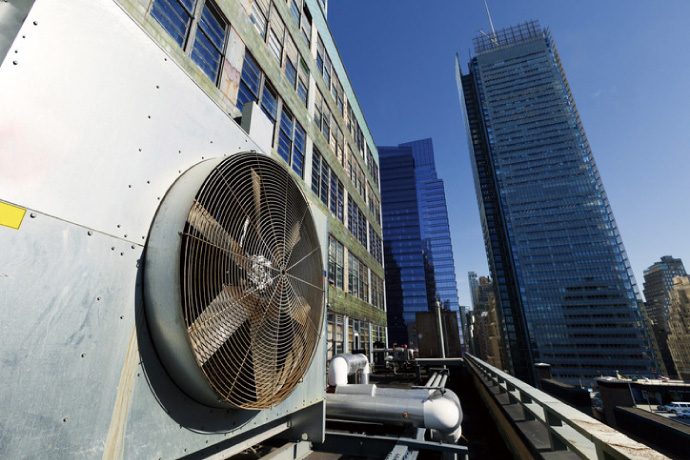

ระบบปรับอากาศ
