Inverters-FREQROL-F Series -FREQROL-F800- ฟังก์ชันสำหรับพัดลมและปั๊ม
- คุณสมบัติ
- ข้อมูลจำเพาะ
- มาตรฐาน
- ยุติการผลิต
เลือกขนาดกำลังอินเวอร์เตอร์ได้อย่างเหมาะสม
พิกัดคู่
เลือกพิกัด LD (งานเบา) หรือ SLD (งานเบามาก) ตามโหลดของพัดลมหรือปั๊มได้ จึงเลือกขนาดกำลังอินเวอร์เตอร์ให้เหมาะกับมอเตอร์ที่ใช้งาน
รุ่นคลาส 200 V ขนาด 90K ขึ้นไป และคลาส 400 V ขนาด 75K ขึ้นไป รองรับมอเตอร์ที่มีขนาดกำลังสูงกว่าอินเวอร์เตอร์หนึ่งระดับ
| โหลด | พิกัด | พิกัดกระแสโอเวอร์โหลด |
|---|---|---|
| งานเบามาก | พิกัด SLD | 110% นาน 60 s, 120% นาน 3 s (คุณลักษณะแบบเวลาผกผัน) ที่อุณหภูมิอากาศโดยรอบ 40°C |
| งานเบา | พิกัด LD | 120% นาน 60 s, 150% นาน 3 s (คุณลักษณะแบบเวลาผกผัน) ที่อุณหภูมิอากาศโดยรอบ 50°C |
ยกระดับการควบคุม PID
ลดต้นทุนระบบ

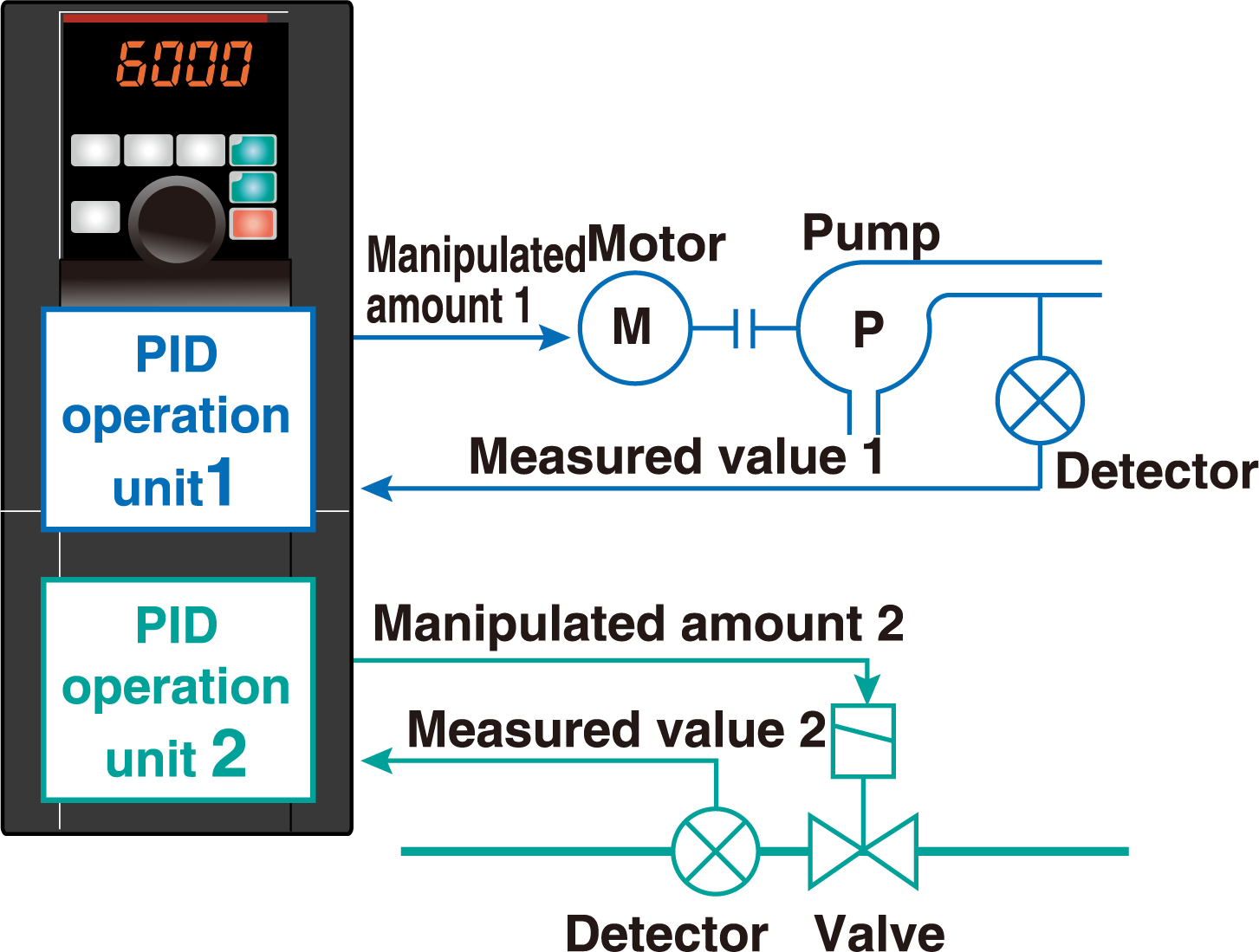

การควบคุม PID หลายลูป (สองลูป)
อินเวอร์เตอร์มีชุดควบคุม PID สองชุด จึงควบคุมการทำงานของมอเตอร์และอุปกรณ์ภายนอกพร้อมกันได้ ช่วยลดต้นทุนระบบเพราะไม่ต้องติดตั้งคอนโทรลเลอร์ PID ภายนอกเพื่อควบคุมอุปกรณ์ดังกล่าว
ตั้งค่าเป้าหมาย PID ได้โดยตรง
ตั้งค่าเป้าหมาย PID ได้โดยตรงจากแผงควบคุม จึงเปลี่ยนค่าได้สะดวกที่หน้างาน

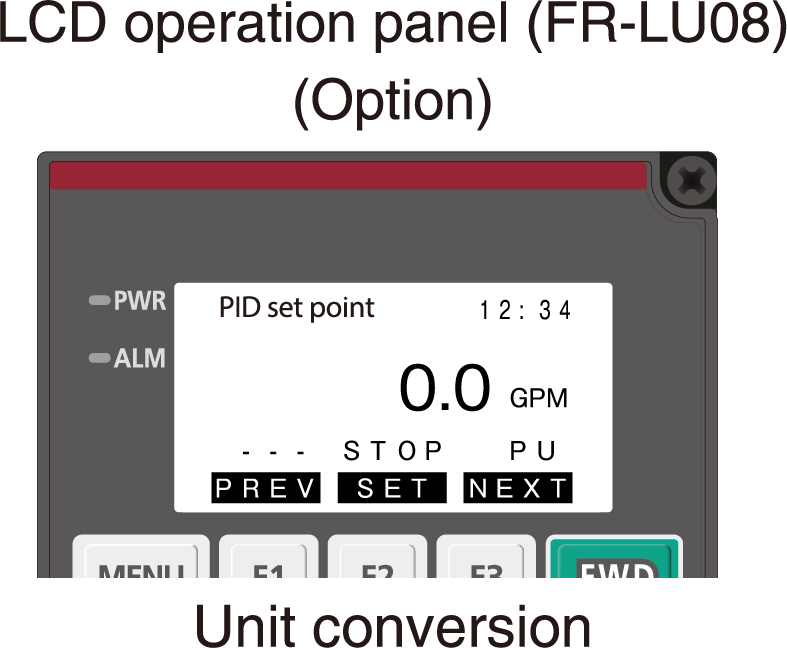

แสดงค่าได้เข้าใจง่ายยิ่งขึ้น (ออปชัน)
เมื่อใช้แผงควบคุม LCD (FR-LU08) ซึ่งเป็นออปชัน สามารถเปลี่ยนหน่วยจาก "%" เป็นหน่วยอื่นที่อ่านได้ง่าย
การแสดงค่าด้วยหน่วยปริมาณลม อุณหภูมิ และหน่วยที่คุ้นเคยอื่น ๆ ช่วยให้บำรุงรักษาและปรับตั้งได้สะดวก
ป้องกันการเร่งและลดความเร็วอย่างฉับพลันด้วยการควบคุม PID

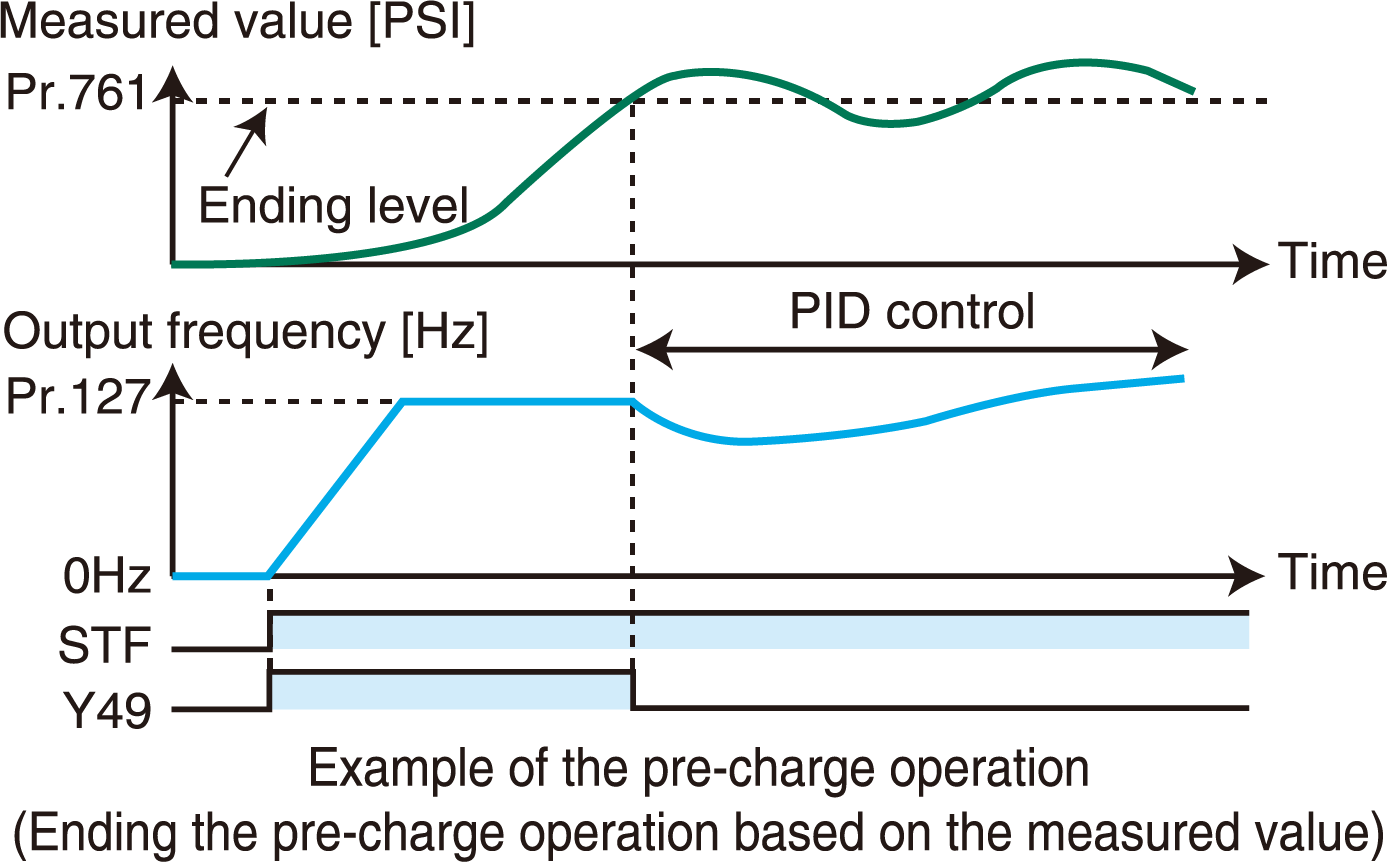

ฟังก์ชันเติมล่วงหน้าสำหรับ PID
ก่อนเริ่มการควบคุม PID ระบบจะให้มอเตอร์ทำงานที่ความเร็วคงที่เพื่อจ่ายน้ำเข้าท่อ จนค่าที่วัดได้ เช่น แรงดัน ถึงระดับที่ตั้งไว้ ฟังก์ชันนี้ป้องกันการเร่งหรือลดความเร็วอย่างฉับพลันจากการเริ่มควบคุม PID ขณะท่อว่าง และช่วยป้องกันปรากฏการณ์ค้อนน้ำ (water hammer)
ควบคุมปริมาณน้ำด้วยปั๊มหลายตัว

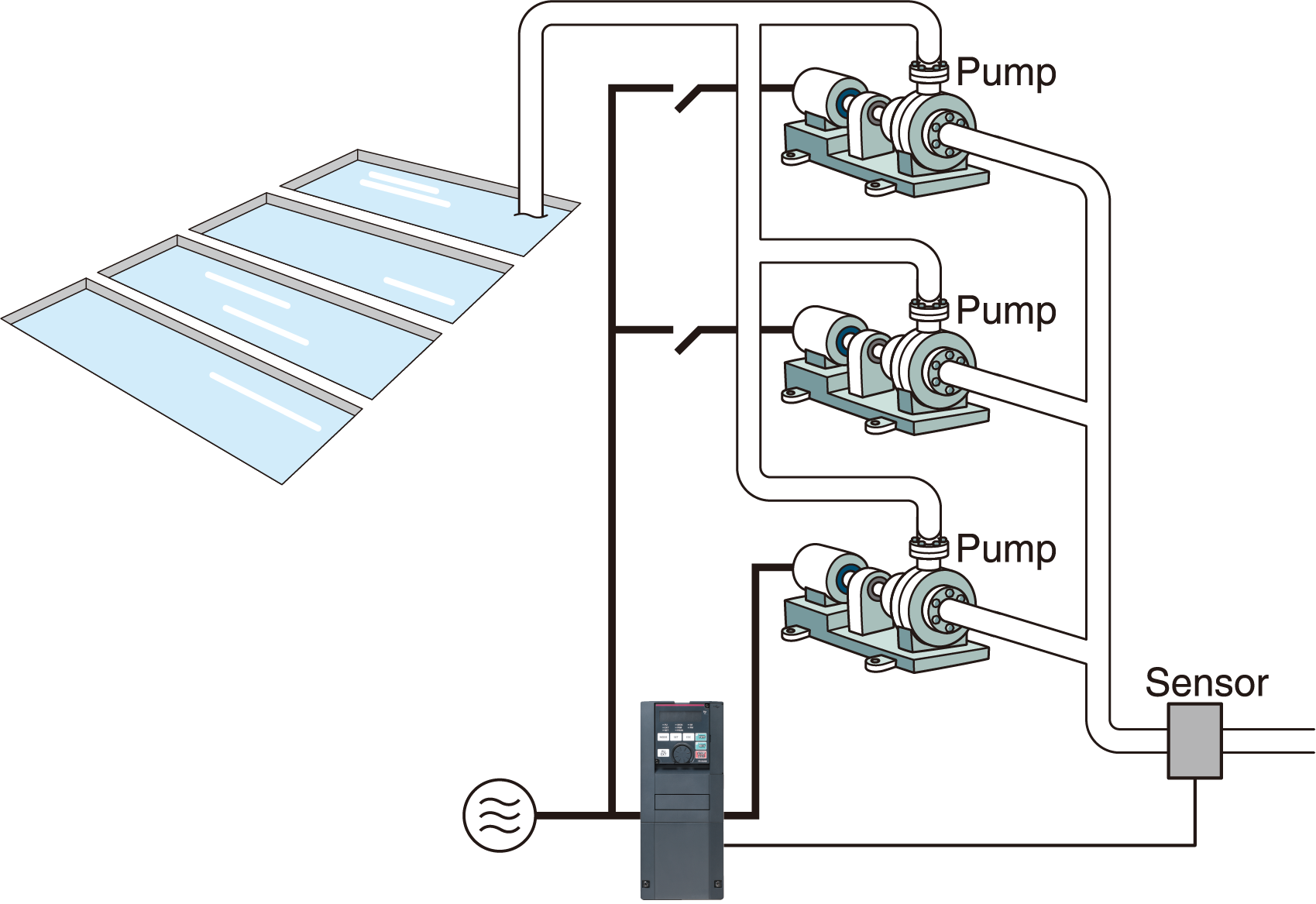

ฟังก์ชันควบคุมปั๊มหลายตัว
อินเวอร์เตอร์หนึ่งตัวใช้การควบคุม PID เพื่อควบคุมปั๊มที่ต่อขนานกันได้สูงสุดสี่ตัว จึงปรับปริมาณน้ำและค่าอื่น ๆ ได้
อินเวอร์เตอร์จะขับปั๊มหนึ่งตัว ส่วนปั๊มที่เหลือใช้แหล่งจ่ายไฟเชิงพาณิชย์ ระบบจะปรับจำนวนปั๊มที่ใช้แหล่งจ่ายไฟเชิงพาณิชย์โดยอัตโนมัติตามปริมาณน้ำ
ควบคุมปริมาณน้ำของปั๊ม

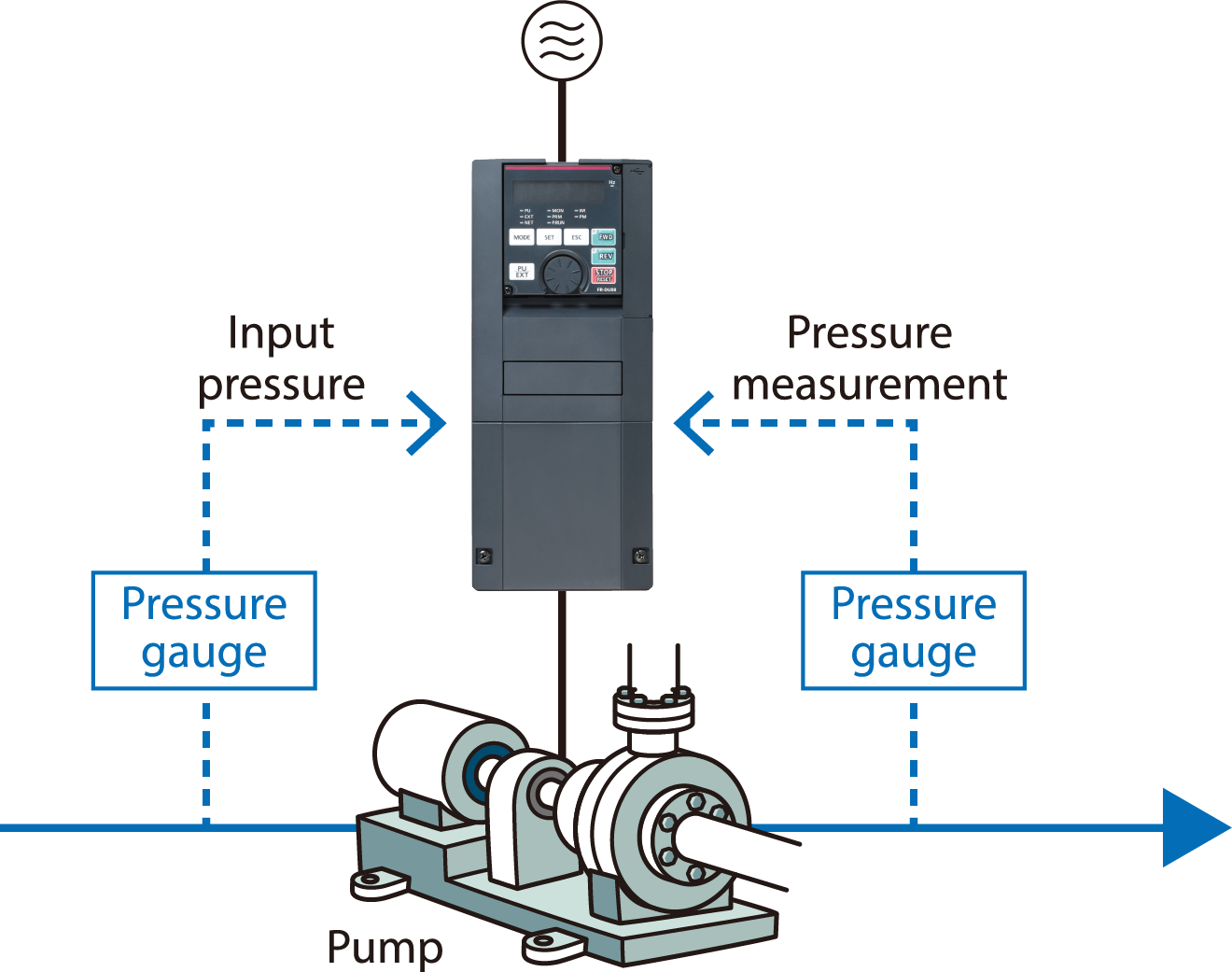

การควบคุมแรงดันด้านเข้าด้วย PID
ควบคุมแรงดันด้านเข้าของปั๊มไม่ให้น้ำขาด เพื่อป้องกันอากาศเข้าและการเกิดคาวิเทชัน (cavitation) ภายในปั๊ม
ตรวจสอบสถานะการทำงาน
ตรวจจับความผิดปกติทางกล

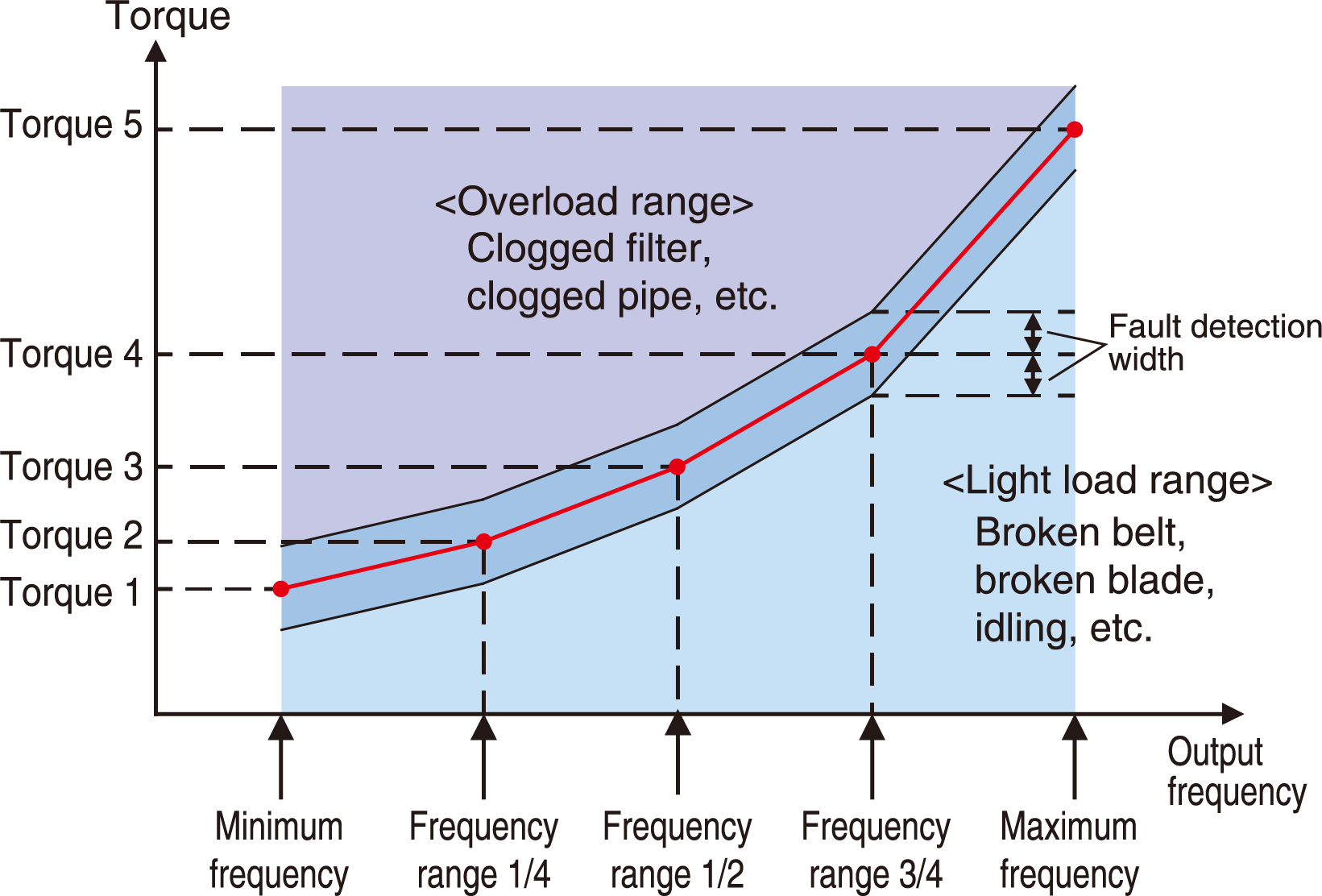

ฟังก์ชันวัดคุณลักษณะโหลด
ระบบจัดเก็บความสัมพันธ์ระหว่างความเร็วกับแรงบิดขณะเครื่องทำงานปกติ แล้วเปรียบเทียบสถานะโหลดปัจจุบันกับคุณลักษณะโหลดที่บันทึกไว้ หากค่าออกนอกช่วง ระบบจะส่งสัญญาณเตือน
จึงตรวจพบความผิดปกติทางกล เช่น ฟิลเตอร์อุดตันหรือสายพานขาด ได้ง่ายและช่วยให้บำรุงรักษาสะดวกขึ้น
ทำความสะอาดพัดลมและปั๊ม
ฟังก์ชันทำความสะอาด
กำจัดสิ่งแปลกปลอมที่ติดอยู่บนใบพัดหรือพัดลมของปั๊มได้ โดยสั่งมอเตอร์หมุนเดินหน้า หมุนย้อนกลับ และหยุดซ้ำ ๆ (ใช้ฟังก์ชันนี้เมื่อการล้างย้อนกลับไม่ส่งผลกระทบต่อระบบ)
ระบบยังเริ่มฟังก์ชันนี้โดยอัตโนมัติได้เมื่อผลการวัดคุณลักษณะโหลดออกนอกช่วง (โอเวอร์โหลด)
เริ่มเดินเครื่องใหม่อย่างราบรื่น

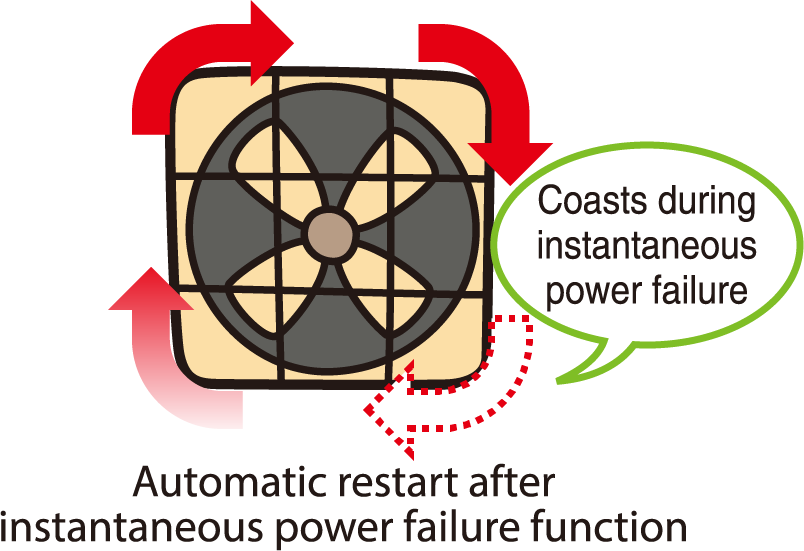

เริ่มเดินเครื่องใหม่อัตโนมัติหลังไฟฟ้าดับชั่วขณะ / ฟังก์ชันเริ่มเดินเครื่องขณะมอเตอร์หมุนอยู่
หลังไฟฟ้าดับชั่วขณะ ระบบจะเริ่มเดินเครื่องใหม่จากความเร็วขณะมอเตอร์หมุนอิสระ ฟังก์ชันเริ่มเดินเครื่องขณะมอเตอร์หมุนอยู่ขั้นสูงช่วยให้เริ่มทำงานจากความเร็วต่ำได้อย่างราบรื่น
ทำงานต่อเนื่องเมื่อโหลดถูกขับจากภายนอก
ฟังก์ชันหลีกเลี่ยงการคืนพลังงาน
ระบบจะเพิ่มความถี่การทำงานโดยอัตโนมัติเพื่อป้องกันความผิดปกติจากแรงดันเกินขณะคืนพลังงาน ฟังก์ชันนี้เหมาะเมื่อพัดลมตัวอื่นในท่อลมบังคับให้โหลดหมุน

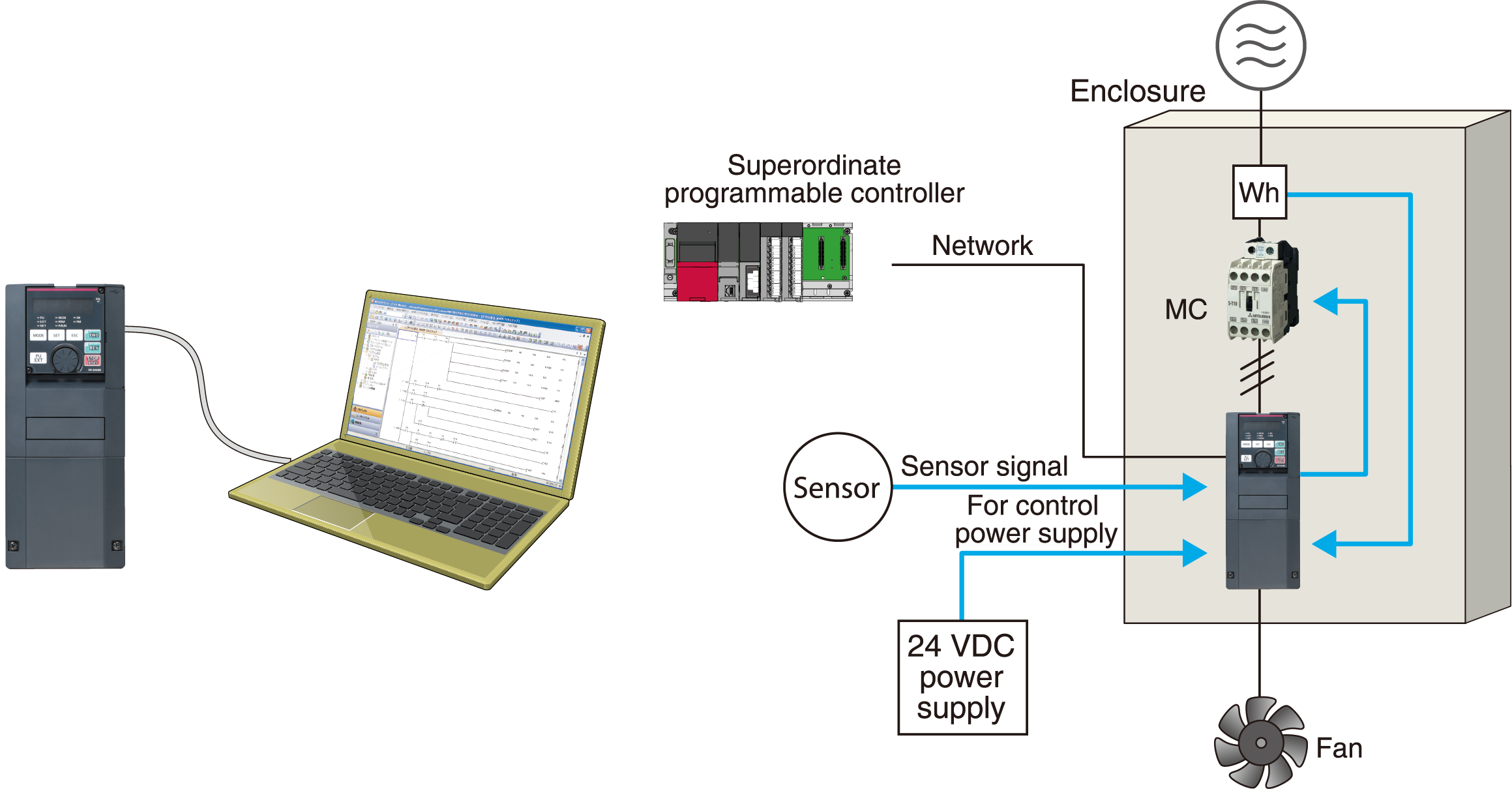

ควบคุมด้วย PLC ภายในอินเวอร์เตอร์
ฟังก์ชัน PLC ในอินเวอร์เตอร์
- เปลี่ยนพารามิเตอร์และความถี่ที่ตั้งไว้จากโปรแกรมได้ และสร้างโปรแกรมควบคุมแบบ sequence ladder ด้วยซอฟต์แวร์ตั้งค่าอินเวอร์เตอร์ (FR Configurator2)
- ปรับแต่งการควบคุมอินเวอร์เตอร์ตามข้อมูลจำเพาะของเครื่องจักรได้อย่างอิสระ เช่น สั่งทำงานจากสัญญาณอินพุต ส่งสัญญาณตามสถานะการทำงาน และส่งข้อมูลมอนิเตอร์
- อินเวอร์เตอร์เพียงตัวเดียวควบคุมเครื่องจักรทั้งหมดได้ และรองรับการควบคุมแบบกระจาย
- กำหนดเวลาทำงานได้เมื่อใช้ร่วมกับฟังก์ชันนาฬิกาเรียลไทม์ (เมื่อใช้แผงควบคุม LCD (FR-LU08) ซึ่งเป็นออปชัน)
รองรับระบบหลากหลายรูปแบบ
รองรับเครือข่ายหลากหลายชนิด
รองรับ BACnet ® MS/TP, โปรโตคอลอินเวอร์เตอร์ Mitsubishi และโปรโตคอล MODBUS ®RTU (ไบนารี) เป็นมาตรฐาน
พร้อมออปชันการสื่อสารสำหรับโปรโตคอลเครือข่ายหลัก เช่น CC-Link, CC-Link IE Field Network, LONWORKS ®, FL remote, PROFIBUS-DP V0 และ DeviceNet™

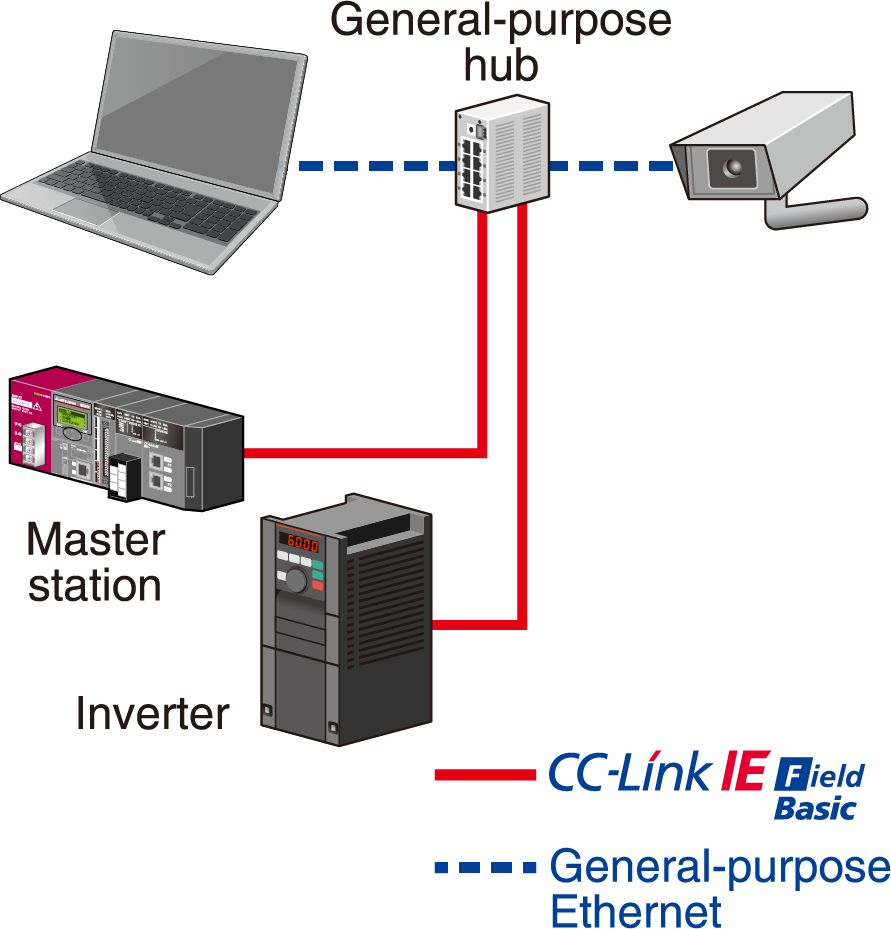

FR-F800-E
รองรับ CC-Link IE Field Network Basic จึงสร้างเครือข่ายได้ง่าย สามารถตรวจสอบสถานะอินเวอร์เตอร์และตั้งค่าพารามิเตอร์ผ่านอินเทอร์เน็ตได้ (รองรับ MODBUS/TCP และ BACnet/IP เช่นกัน)
ลดจำนวนอุปกรณ์ภายนอก
มีอินเวอร์เตอร์ชนิด CA ให้เลือก โดยเทอร์มินอลเอาต์พุตมอนิเตอร์ FM/CA จะทำงานเป็นเทอร์มินอล CA (เอาต์พุตกระแสแอนะล็อก 0 ถึง 20 mA) แทนเทอร์มินอล FM (เอาต์พุตพัลส์เทรน) จึงไม่ต้องใช้คอนเวอร์เตอร์ภายนอก
(ชนิด CA และชนิด FM มีค่าเริ่มต้นจากโรงงานต่างกัน)
ลดการสั่นพ้องทางกล
การควบคุมปรับความเร็วให้ราบรื่น
ลดการสั่นสะเทือนที่เกิดจากการสั่นพ้องทางกลได้
(ใช้งานได้เฉพาะภายใต้การควบคุม V/F)
ขยายฟังก์ชันการทำงาน
ติดตั้งออปชันได้สูงสุดสามชนิด
ติดตั้งออปชันแบบ plug-in ได้สามชนิด
ขยายฟังก์ชันของอินเวอร์เตอร์ผ่านเครือข่ายได้ เช่น เพิ่มเทอร์มินอล I/O
