Human Machine Interfaces MELHMI-GOT GOT2000 Series

สเปก

สเปกทั่วไป

รายการ สเปก
อุณหภูมิแวดล้อมขณะใช้งาน *1 0 ℃ to 55 ℃ *5
อุณหภูมิแวดล้อมขณะเก็บรักษา -20 ℃ to 60 ℃
ความชื้นแวดล้อมขณะใช้งาน 10% RH to 90% RH, non-condensing
ความชื้นแวดล้อมขณะเก็บรักษา 10% RH to 90% RH, non-condensing
ความทนทานต่อการสั่นสะเทือน เป็นไปตาม
JIS B 3502 และ
IEC 61131-2 *6 		  ความถี่ ความเร่ง ครึ่งแอมพลิจูด จำนวนรอบกวาด
ขณะสั่นสะเทือนเป็นช่วง ๆ 5 to 8.4 Hz - 3.5 mm 10 ครั้งในแต่ละ
ทิศทาง X, Y, หรือ Z
8.4 to 150 Hz 9.8 m/s² -
ขณะสั่นสะเทือนต่อเนื่อง 5 to 8.4 Hz - 1.75 mm -
8.4 to 150 Hz 4.9 m/s² -
ความทนทานต่อแรงกระแทก เป็นไปตาม JIS B 3502 และ IEC 61131-2 (147 m/s² (15G), 3 ครั้งในแต่ละทิศทาง X, Y, หรือ Z) *6
บรรยากาศขณะใช้งาน ไม่มีไอระเหยจากน้ำมัน แก๊สกัดกร่อน แก๊สติดไฟ ฝุ่นนำไฟฟ้าปริมาณมาก
และแสงแดดโดยตรง (รวมถึงขณะเก็บรักษา)
ความสูงขณะใช้งาน *2 2000 m or less
ตำแหน่งติดตั้ง ภายในตู้ควบคุม
ประเภทแรงดันเกิน *3 Ⅱ or less
ระดับมลภาวะ *4 2 or less
วิธีระบายความร้อน ระบายความร้อนด้วยตัวเอง
การต่อลงดิน ต่อลงดินโดยใช้สายดินที่มีพื้นที่หน้าตัด 2 mm² ขึ้นไป โดยให้มีความต้านทานสายดิน 100 Ω หรือน้อยกว่า หากไม่สามารถทำได้ ให้ต่อสายดินกับตู้ควบคุม
  • *1 รวมถึงอุณหภูมิภายในตู้ควบคุมที่ติดตั้ง GOT
  • *2 ห้ามใช้งานหรือเก็บรักษา GOT ในสภาวะที่มีความดันสูงกว่าความดันบรรยากาศที่ระดับความสูง 0 m เพราะอาจทำให้เกิดการทำงานผิดปกติ การอัดอากาศเข้าตู้ควบคุมอาจทำให้เกิดช่องว่างระหว่างแผ่นหน้าและแผงสัมผัส ซึ่งอาจทำให้แผงสัมผัสไม่ตอบสนองเพียงพอหรือแผ่นหลุดออกได้
  • *3 หมายถึงส่วนของแหล่งจ่ายไฟที่อุปกรณ์ได้รับการออกแบบให้ต่อเชื่อม ระหว่างเครือข่ายจ่ายไฟฟ้าสาธารณะกับเครื่องจักรภายในสถานที่ ประเภท II ใช้กับอุปกรณ์ที่รับพลังงานจากระบบไฟฟ้าแบบถาวร แรงดันทนต่อแรงดันเกินพิกัดสำหรับอุปกรณ์ที่มีแรงดันพิกัดไม่เกิน 300 V คือ 2500 V
  • *4 หมายถึงอัตราการเกิดวัสดุนำไฟฟ้าในสภาพแวดล้อมที่ใช้งานอุปกรณ์ ระดับมลภาวะ 2 หมายถึงสภาพแวดล้อมที่โดยปกติมีเพียงมลภาวะที่ไม่นำไฟฟ้าเท่านั้น และคาดว่าอาจมีการนำไฟฟ้าชั่วคราวที่เกิดจากการควบแน่นตามสภาวะแวดล้อม
  • *5 เมื่อติดตั้งฝาครอบป้องกันน้ำมันบน GOT อุณหภูมิแวดล้อมสูงสุดขณะใช้งานต้องต่ำกว่าที่ระบุในสเปกทั่วไป 5℃
  • *6 ค่า 1G ถูกเปลี่ยนจาก 9.8 m/s² เป็น 10 m/s² ใน JIS B 3502:2021 และ IEC 61131-2 ED.3 ผลิตภัณฑ์นี้ได้รับการทดสอบโดยใช้นิยามเดิม คือ 1G = 9.8 m/s²

สำหรับสถานะการรับรองตามมาตรฐานและกฎหมายต่างๆ (CE, UKCA, ATEX, UL/cUL, Class I Division 2, KC, KCs,
และการรับรองทางทะเล [ABS/BV/DNV/LR/NK/RINA])
โปรดดูที่ " มาตรฐานและการรับรองผลิตภัณฑ์ "
ใช้งานและเก็บรักษา GOT ในสภาพแวดล้อมที่ปราศจากแสงแดดโดยตรง อุณหภูมิสูง ฝุ่น ความชื้น และการสั่นสะเทือน

ใช้งานและเก็บรักษา GOT ในสภาพแวดล้อมที่ปราศจากแสงแดดโดยตรง อุณหภูมิสูง ฝุ่น ความชื้น และการสั่นสะเทือน

สเปกแหล่งจ่ายไฟ

รายการ สเปก
GT2512-WXTBD
GT2512-WXTSD 		GT2510-WXTBD
GT2510-WXTSD 		GT2507-WTBD
GT2507-WTSD
แรงดันแหล่งจ่ายไฟ 24 V DC (+25%, -20%)
ความถี่แหล่งจ่ายไฟ -
การใช้กำลังไฟ ภายใต้โหลดสูงสุด 20 W or less 16 W or less
ยูนิตหลัก 14 W 9 W
ยูนิตหลัก (ปิดไฟพื้นหลัง) 8 W 5 W
กระแสพุ่งเริ่มต้น 59 A หรือน้อยกว่า (2 ms, อุณหภูมิแวดล้อม: 25 ℃, ภายใต้โหลดสูงสุด)
เวลาไฟดับชั่วขณะที่ยอมรับได้ 5 ms หรือน้อยกว่า
ภูมิต้านทานสัญญาณรบกวน แรงดันสัญญาณรบกวน: 500 Vp-p, ความกว้างสัญญาณรบกวน: 1 μs,
วัดด้วยเครื่องจำลองสัญญาณรบกวนที่ความถี่ตั้งแต่ 25 Hz ถึง 60 Hz
แรงดันทนทาน 350 V AC เป็นเวลา 1 นาที ระหว่างขั้วไฟและสายดิน
ความต้านทานฉนวน 500 V DC ระหว่างขั้วไฟและสายดิน,
10 MΩ หรือมากกว่า วัดด้วยเครื่องวัดความต้านทานฉนวน

สเปกสมรรถนะ

รายการ สเปก
GT2512-WXTBD GT2512-WXTSD GT2510-WXTBD GT2510-WXTSD GT2507-WTBD GT2507-WTSD
ส่วนแสดงผล *1*2 อุปกรณ์แสดงผล TFT color LCD
ขนาดหน้าจอ 12.1" widescreen 10.1" widescreen 7" widescreen
ความละเอียด WXGA: 1280 × 800 dots WVGA: 800 × 480 dots
ขนาดการแสดงผล 261.12(10.28) (W) × 163.2(6.43) (H) mm(inch) 216.96(8.54) (W) × 135.6(5.34) (H) mm(inch) 152.40(6.00) (W) × 91.44(3.60) (H) mm (inch)
จำนวนอักขระที่แสดงได้ ฟอนต์มาตรฐาน 16 จุด: 80 ตัวอักษร × 50 บรรทัด (อักขระสองไบต์)
ฟอนต์มาตรฐาน 12 จุด: 106 ตัวอักษร × 66 บรรทัด (อักขระสองไบต์) 		ฟอนต์มาตรฐาน 16 จุด: 50 ตัวอักษร × 30 บรรทัด (อักขระสองไบต์)
ฟอนต์มาตรฐาน 12 จุด: 66 ตัวอักษร × 40 บรรทัด (อักขระสองไบต์)
สีที่แสดงได้ 65536 สี
การปรับความสว่าง 32 ระดับ
ไฟพื้นหลัง LED (ไม่สามารถเปลี่ยนได้)
อายุไฟพื้นหลัง *4 ประมาณ 50000 ชม. (อุณหภูมิแวดล้อมขณะใช้งาน: 25℃, ความเข้มการแสดงผล: 50%)
แผงสัมผัส *3*11 ประเภท ฟิล์มแบบอนาล็อกรีซิสทีฟ
ขนาดปุ่ม ขั้นต่ำ 2 × 2 จุด *8 (ต่อปุ่ม)
การกดพร้อมกัน ไม่รองรับ *5 (สัมผัสได้เพียง 1 จุดเท่านั้น)
อายุการใช้งาน 1 ล้านครั้งขึ้นไป (แรงกด: 0.98 N หรือน้อยกว่า)
สีแผง สีดำ Silver *10 สีดำ Silver *10 สีดำ Silver *10
หน่วยความจำผู้ใช้ ความจุหน่วยความจำผู้ใช้ หน่วยความจำสำหรับจัดเก็บ (ROM) *12 : 32 MB
หน่วยความจำสำหรับประมวลผล (RAM): 128 MB
อายุการใช้งาน
(จำนวนครั้งที่เขียนได้) 		100000 ครั้ง
ความแม่นยำของนาฬิกาในตัว ±90 วินาที/เดือน (อุณหภูมิแวดล้อม: 25 ℃)
Battery   GT11-50BAT lithium battery
ข้อมูลที่สำรองไว้ ข้อมูล SRAM, ข้อมูลนาฬิกา, ข้อมูล log สถานะระบบ
อายุการใช้งาน ประมาณ 5 ปี (อุณหภูมิแวดล้อม: 25 ℃)
อินเทอร์เฟซในตัว RS-232 1 ช่องสัญญาณ
ความเร็วในการส่งข้อมูล: 115200, 57600, 38400, 19200, 9600, 4800 bps
รูปแบบขั้วต่อ: D-sub 9 พิน (ตัวผู้)
RS-422/485 1 ช่องสัญญาณ
ความเร็วในการส่งข้อมูล: 115200, 57600, 38400, 19200, 9600, 4800 bps
รูปแบบขั้วต่อ: D-sub 9 พิน (ตัวเมีย)
Ethernet 2 ช่องสัญญาณ
วิธีการถ่ายโอนข้อมูล: 100BASE-TX, 10BASE-T
รูปแบบขั้วต่อ: RJ45 (modular jack) AUTO MDI/MDI-X
USB (host) 1 ช่องสัญญาณ (ด้านหลัง)
USB เวอร์ชัน: USB 2.0 (High-Speed 480 Mbps) รูปแบบขั้วต่อ: USB-A
USB (device) 1 ช่องสัญญาณ (ด้านหน้า)
USB เวอร์ชัน: USB 2.0 (High-Speed 480 Mbps) รูปแบบขั้วต่อ: USB Mini-B
SD memory card *12 1 ช่องสัญญาณ, รองรับ SDHC (สูงสุด 32 GB)
อินเทอร์เฟซยูนิตสื่อสาร Wireless LAN สำหรับติดตั้งยูนิตสื่อสาร Wireless LAN
อินเทอร์เฟซเอาต์พุตเสียง 1 ช่องสัญญาณ, ฟอร์แมต WAV (16 บิต, 8.000 kHz/16.000 kHz, โมโน)
ปลั๊กที่รองรับ: Φ3.5 stereo mini-plug (3 ขา)
เอาต์พุตบัซเซอร์ เสียงเดียว (ปรับโทนและความยาวเสียงได้)
POWER LED 2 สี (น้ำเงินและส้ม)
โครงสร้างป้องกัน *6 ด้านหน้า: IP67F *7*9 ภายในตู้ควบคุม: IP2X
มาตรฐานความปลอดภัย, กฎหมายวิทยุ (ณ มิถุนายน 2023) CE, UKCA, UL, cUL, KC
การรับรองทางทะเล (ณ มิถุนายน 2023) - ABS/BV/DNV/LR/NK/RINA
มิติภายนอก 299(11.77) (W) × 219(8.62) (H) × 48(1.89) (D) mm(inch) 252(9.92) (W) × 194(7.64) (H) × 48(1.89) (D) mm(inch) 189(7.44) (W) × 142(5.59) (H) × 48(1.89) (D) mm(inch)
มิติการเจาะแผง 290.5(11.44) (W) × 210.5(8.29) (H) mm(inch) 243.5(9.59) (W) × 185.5(7.30) (H) mm(inch) 180.5(7.11) (W) × 133.5(5.26) (H) mm(inch)
น้ำหนัก (ไม่รวมอุปกรณ์ยึด) 1.7(3.7) kg(lb) 1.2(2.6) kg(lb) 0.75(1.7) kg(lb)
ซอฟต์แวร์แพ็กเกจที่รองรับ GT Works3 Version 1.250L or later *13 GT Works3 Version 1.175H or later *13
  • *1 จุดสว่าง (สว่างตลอด) และจุดมืด (ดับตลอด) อาจปรากฏบนหน้าจอ LCD เนื่องจากเป็นคุณลักษณะของหน้าจอดังกล่าว เนื่องจากหน้าจอประกอบด้วยองค์ประกอบการแสดงผลจำนวนมาก จึงไม่สามารถลดการปรากฏของจุดสว่างและจุดมืดให้เป็นศูนย์ได้ ความแตกต่างของแต่ละหน้าจออาจทำให้เกิดความแตกต่างในสี ความสว่างไม่สม่ำเสมอ และการกะพริบ โปรดทราบว่าปรากฏการณ์เหล่านี้เป็นคุณลักษณะของหน้าจอ LCD และไม่ได้หมายความว่าผลิตภัณฑ์มีข้อบกพร่องหรือเสียหาย
  • *2 อาจเกิดการกะพริบเนื่องจากการสั่นสะเทือน แรงกระแทก หรือสีที่แสดง
  • *3 เมื่อใช้ปากกาสไตลัส แผงสัมผัสมีอายุการใช้งาน 100,000 ครั้ง ปากกาสไตลัสต้องเป็นไปตามสเปกต่อไปนี้
    • วัสดุ: เรซินโพลีอะซีทัล • รัศมีปลาย: 0.8 mm ขึ้นไป
  • *4 เพื่อป้องกันการเบิร์นอินของส่วนแสดงผลและยืดอายุไฟพื้นหลัง ให้เปิดใช้งานฟังก์ชันสกรีนเซฟเวอร์และปิดไฟพื้นหลัง
  • *5 หากสัมผัสแผงสัมผัสสองจุดขึ้นไปพร้อมกัน สวิตช์ในตำแหน่งที่ไม่ตั้งใจอาจทำงาน ห้ามสัมผัสแผงสัมผัสสองจุดขึ้นไปพร้อมกัน
  • *6 โปรดทราบว่าโครงสร้างนี้ไม่รับประกันการป้องกันในทุกสภาพแวดล้อมของผู้ใช้ อาจไม่สามารถใช้ GOT ในสภาพแวดล้อมบางอย่างที่มีน้ำมันหรือสารเคมีกระเด็นเป็นเวลานาน หรือแช่อยู่ในละอองน้ำมัน
  • *7 เพื่อให้ได้มาตรฐาน IP67F ให้ปิดฝาครอบป้องกันสภาพแวดล้อม USB โดยกดที่สัญลักษณ์ USB ให้แน่น (GOT เป็นไปตาม IP2X เมื่อเปิดฝาครอบป้องกันสภาพแวดล้อม USB)
  • *8 ขนาดต่ำสุดของปุ่มที่สามารถจัดวางได้ เพื่อความปลอดภัยในการใช้งานผลิตภัณฑ์ แนะนำการตั้งค่าดังต่อไปนี้
    • ขนาดปุ่ม: 16 × 16 จุดขึ้นไป • ระยะห่างระหว่างปุ่ม: 16 จุดขึ้นไป
  • *9 ตัวอักษร "F" ต่อท้ายใน IP67F หรือ IP65F เป็นสัญลักษณ์ที่บ่งบอกระดับการป้องกันน้ำมัน ระบุไว้ในภาคผนวกของมาตรฐานอุตสาหกรรมญี่ปุ่น JIS C 0920
  • *10 ส่วนล่างของแผงรวมถึงฝาครอบป้องกันสภาพแวดล้อม USB เป็นสีดำ
  • *11 การสัมผัสขอบด้านนอกของพื้นที่แสดงผลจริงซ้ำๆ อาจทำให้ผลิตภัณฑ์เสียหาย
  • *12 ขณะเขียนข้อมูลลงในหน่วยความจำสำหรับจัดเก็บ (ROM) หรือ SD memory card หาก GOT ถูกปิดเครื่อง ข้อมูลอาจเสียหายและอาจทำให้ GOT หยุดทำงาน
  • *13 เพื่อใช้งานฟังก์ชันใหม่ จำเป็นต้องใช้ GT Works3 เวอร์ชันล่าสุด

มิติภายนอก

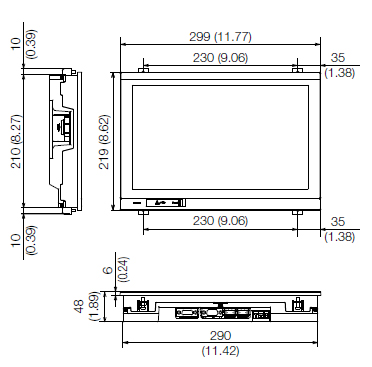

GT2512-WXT□D

GT2512-WXT□D

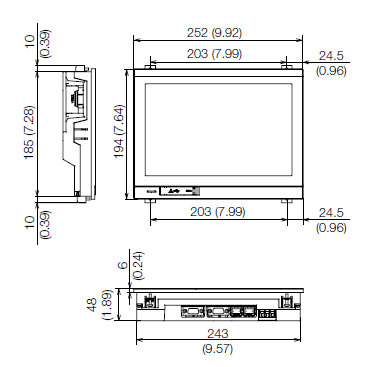

GT2510-WXT□D

GT2510-WXT□D

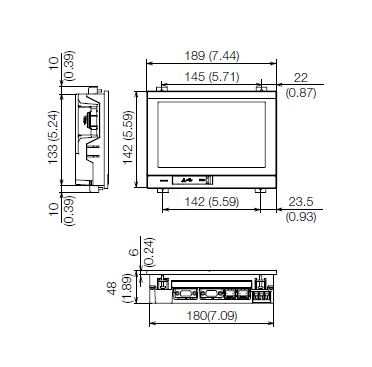

GT2507-WT□D

GT2507-WT□D

[หน่วย: mm (inch)]

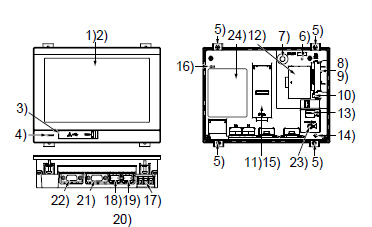

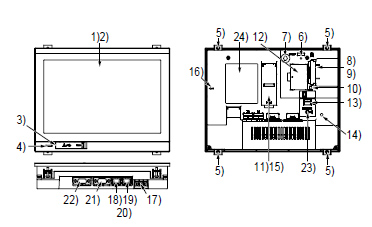

ชื่อส่วนประกอบ

GT2512-WXT□D/GT2510-WXT□D

GT2512-WXT□D

GT2507-WT□D

GT2507-WT□D
  • 1) ส่วนแสดงผล
  • 2) แผงสัมผัส
  • 3) อินเทอร์เฟซ USB (device/ด้านหน้า)
  • 4) POWER LED
  • 5) อุปกรณ์ยึดติดตั้งยูนิต
  • 6) สวิตช์รีเซ็ต
  • 7) สวิตช์ S.MODE
  • 8) อินเทอร์เฟซ SD memory card (ภายในฝาครอบ)
  • 9) ฝาครอบ SD memory card
  • 10) LED แสดงสถานะการเข้าถึง SD memory card
  • 11) แบตเตอรี่ (ภายในฝาครอบ)
  • 12) อินเทอร์เฟซยูนิตสื่อสาร Wireless LAN (ภายในฝาครอบ)
  • 13) อินเทอร์เฟซ USB (host/ด้านหลัง)
  • 14) รูยึดที่รัดสาย
  • 15) สวิตช์ตั้งค่าตัวต้านทานปลายสาย (ภายในฝาครอบ)
  • 16) เครื่องหมายลูกศรการติดตั้งแนวตั้ง
  • 17) ขั้วไฟ
  • 18) อินเทอร์เฟซ Ethernet (พอร์ต 1)
  • 19) อินเทอร์เฟซ Ethernet (พอร์ต 2)
  • 20) LED แสดงสถานะการสื่อสาร Ethernet
  • 21) อินเทอร์เฟซ RS-422/485
  • 22) อินเทอร์เฟซ RS-232
  • 23) อินเทอร์เฟซเอาต์พุตเสียง
  • 24) แผ่นป้ายพิกัด

มิติการเจาะแผง

หน่วย: mm(inch)

ขนาดหน้าจอ รุ่น A B
12.1" widescreen GT2512-WXT□D 290.5(11.44) 210.5(8.29)
10.1" widescreen GT2510-WXT□D 243.5(9.59) 185.5(7.30)
7" widescreen GT2507-WT□D 180.5(7.11) 133.5(5.26)
Panel thickness

ความหนาแผง: 1.6 mm ถึง 4 mm
(0.06 inch ถึง 0.16 inch)
