02 การผลิต 1

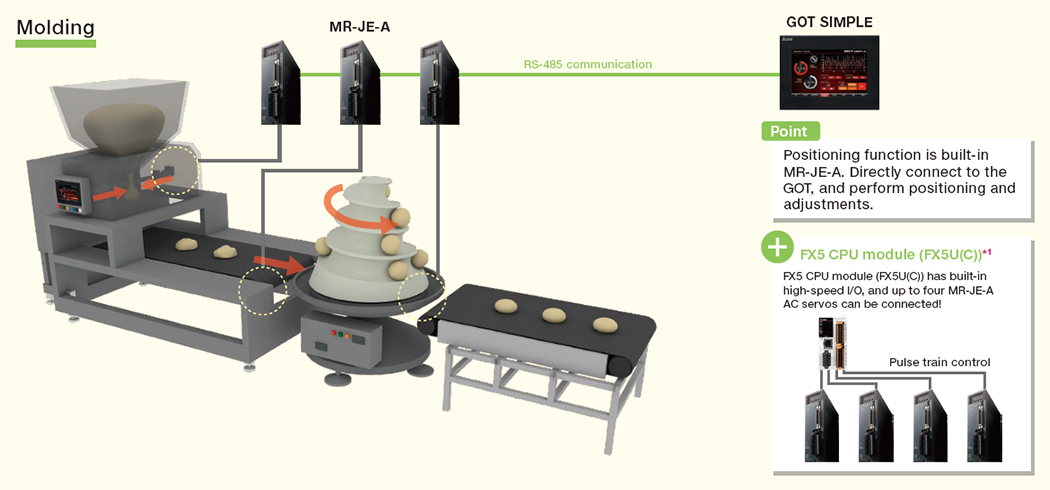

ควบคุมตำแหน่งด้วย GOT และ Servo ได้อย่างง่ายดาย

*1 เชื่อมต่อ MR-JE-A AC Servo กับ FX5UJ ได้สูงสุด 3 เครื่อง

ฟังก์ชันที่แนะนำสำหรับแต่ละการใช้งาน

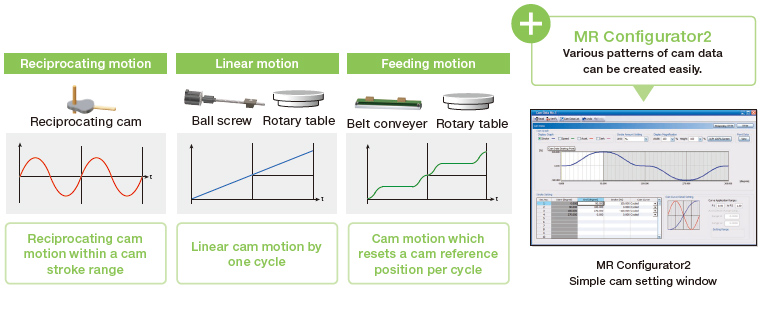

ฟังก์ชัน Simple cam

ควบคุมการลำเลียงและการหยุดให้ราบรื่นด้วยการควบคุมแบบแคมตามข้อมูลแคม โดยเลือกการทำงานของแคมให้เหมาะกับการใช้งานได้ เช่น การเคลื่อนที่เชิงเส้น การเคลื่อนที่ไปกลับ และการป้อนชิ้นงาน

ตัวอย่างการใช้งาน

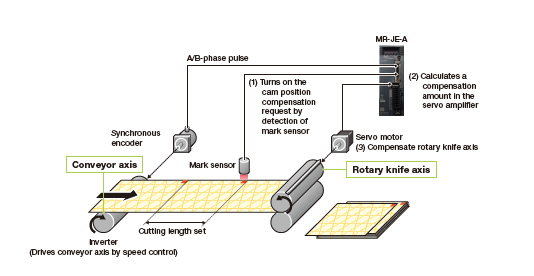

มีดหมุน

ฟังก์ชันที่แนะนำ: ฟังก์ชัน Current position latch และฟังก์ชัน Interrupt positioning

ระบบรับตำแหน่งจริงของเซอร์โวมอเตอร์จากอินพุตของเซ็นเซอร์ที่ตรวจจับเครื่องหมายลงทะเบียนบนฟิล์มที่เคลื่อนที่ด้วยความเร็วสูง จากนั้น Servo amplifier จะคำนวณค่าชดเชยและแก้ไขความคลาดเคลื่อนของตำแหน่งแกนมีดหมุนตามอินพุตจากเซ็นเซอร์ เพื่อให้ตัดฟิล์มได้ตรงตำแหน่งที่ตั้งไว้
