การควบคุมกระบวนการ/ระบบสำรอง

Mitsubishi Electric System & Service

สายไฟเบอร์ออปติก

QP-AW
QG-AW
QG-B
QG-BU
QG-C
QG-DL
QG-VCT

QP-AW ทำจากวัสดุพลาสติกที่มีคุณสมบัติป้องกันการแตกหัก ^*1 และมีความยืดหยุ่นในการโค้งงอที่ยอดเยี่ยม ^*2
มีไลน์ผลิตภัณฑ์หลากหลายรองรับสภาพแวดล้อมที่หลากหลาย ผลิตภัณฑ์แนะนำโดย CC-Link Partner Association
สายสำหรับใช้งานภายในและภายนอกไม่มีส่วนเสริมแรง แต่มีความทนทานเทียบเท่าประเภทเสริมแรงสำหรับใช้งานภายนอก ทำให้สามารถดึงสายได้โดยตรง
QG-BU สำหรับใช้งานภายในรองรับสายที่มีความทนไฟสูงตามมาตรฐาน UL Listed (UL Type OFNR) และผ่านการทดสอบ UL1666 Riser Flame Test
สายประเภทเสริมแรงสำหรับใช้งานภายนอกกันน้ำ และสามารถใช้งานได้แม้ในพื้นที่ที่มีน้ำท่วมขังหรือจมอยู่ชั่วคราว
บูตคอนเน็กเตอร์ที่ปรับปรุงความยืดหยุ่นในการโค้งงอช่วยลดโอกาสที่เส้นใยจะแตกหักที่ฐานคอนเน็กเตอร์

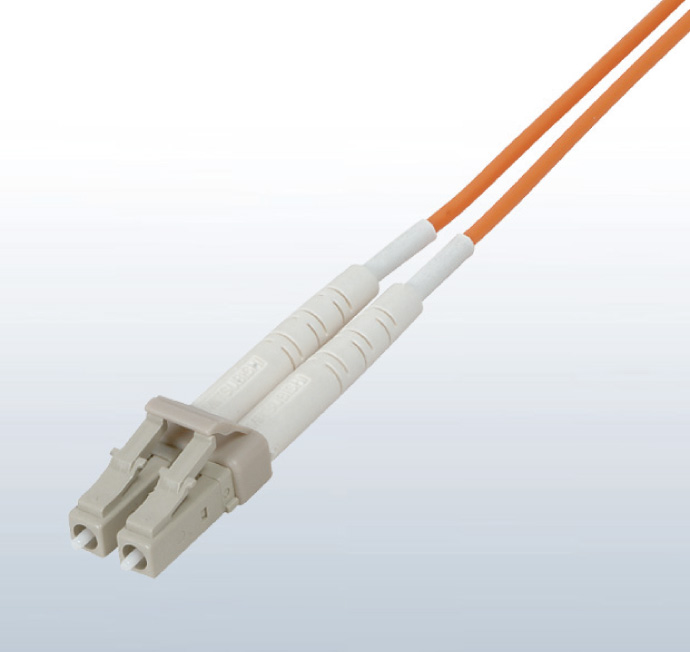

หัวต่อแบบ LCF
หัวต่อแบบ Duplex LC (IEC 61754-20)

โมเดล			QP-AW ^*3	QG-AW	QG-B	QG-BU	QG-VCT	QG-C	QG-DL
สภาพแวดล้อมในการทำงาน/ การใช้งาน			In the control panel	In the control panel	Indoor	Indoor, UL approved	Indoor, movable	Outdoor	Outdoor, reinforced (water shielding)
ความยาวสายสูงสุด			10 ม.	550 ม.
ประเภทใยแก้วนำแสง			Multi-mode optical fiber (GI)
วัสดุ/ เส้นผ่านศูนย์กลาง ภายนอก	Core		Plastic/ 55 ± 5 µม.	Fused quartz/50 ± 3 µม.
	Clad		Plastic/ 490 ± 5 µม.	Fused quartz/125 ± 2 µม.
	Code jacket	วัสดุ	PVC (สีน้ำเงิน)	PVC (สีส้ม)
	Code jacket	เส้นผ่านศูนย์กลาง ภายนอก	ø2.0 มม. × 2	ø2.0 มม. × 2	ø2.0 มม. × 2	ø1.8 มม. × 2	ø2.0 มม. × 2		ø2.0 มม. × 2, 4, 6, 8
	Cable jacket	วัสดุ	-	-	Flame retardant PE (สีส้ม)	Flame retardant PVC (สีน้ำเงิน)	Elastic PVC (สีส้ม)	Flame retardant PE (สีดำ)	LAP sheath (สีดำ)
		เส้นผ่านศูนย์กลาง ภายนอก	-	-	ø6.0 มม.	ø5.0 มม.	ø6.0 มม.		2, 4 cores	10.0 มม.
									6 cores	11.0 มม.
									8 cores	12.0 มม.
ช่วงอุณหภูมิที่ใช้งานได้			-20…60°C
ขั้วต่อที่รองรับ			LCF connector ^4, SC connector ^3, FC connector ^*3

*1แรงดึงที่รองรับได้ประมาณสองเท่าของ QG-AW
*2รัศมีการโค้งงอที่รองรับได้ประมาณครึ่งหนึ่งของ QG-AW
*3QP-AW ไม่รองรับสิ่งต่อไปนี้
- คอนเน็กเตอร์ SC, FC
- การติดตั้งคอนเน็กเตอร์ในไซต์งาน การเชื่อมต่อแบบฟิวชัน
- การเชื่อมต่อแบบ Splice ของคอนเน็กเตอร์
- ตัวแปลงสัญญาณและเทอร์มินัลเชื่อมต่อ

*4ใช้คอนเน็กเตอร์ LCF สำหรับการเชื่อมต่อกับผลิตภัณฑ์เครือข่าย CC-Link IE Control (คอนเน็กเตอร์ LCF คือการเชื่อมต่อคอนเน็กเตอร์ LC สองตัวเข้าด้วยกัน) เมื่อติดตั้งสายไฟเบอร์ออปติกที่รองรับเครือข่าย CC-Link IE Control โปรดดูคู่มือการติดตั้งของ CC-Link Partner Association

ตัวแปลงสัญญาณสำหรับงานอุตสาหกรรม

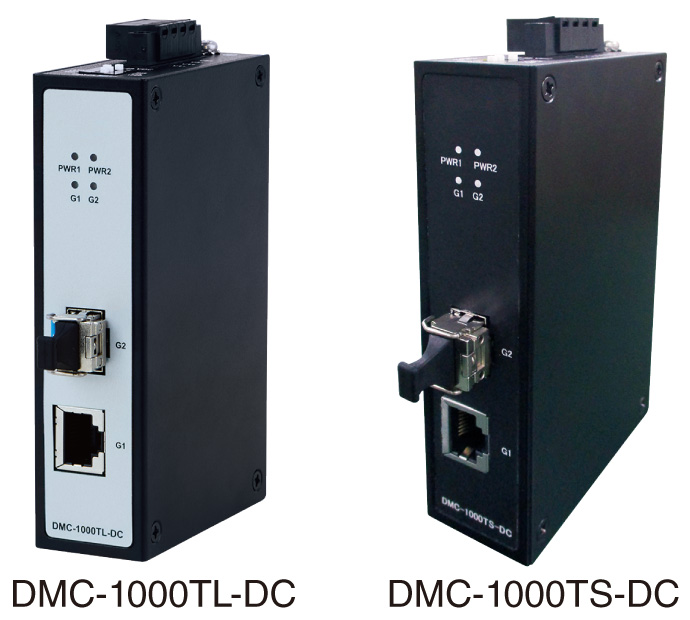

DMC-1000TL-DC
DMC-1000TS-DC

การแปลงสัญญาณจาก 1000BASE-T/100BASE-TX เป็น 1000BASE-LX/SX และกลับกันช่วยเพิ่มระยะทางระหว่างสถานี (DMC-1000TL-DC: สูงสุด 10 กม., DMC-1000TS-DC: สูงสุด 550 ม.)
ประสิทธิภาพการทนต่อสัญญาณรบกวนเหมาะสำหรับสภาพแวดล้อม FA ช่วยป้องกันสายสื่อสารจากสัญญาณรบกวนและฟ้าผ่า
เป็นไปตามมาตรฐาน UL/CE/FCC ทำให้สามารถส่งออกไปยุโรปและอเมริกาเหนือได้

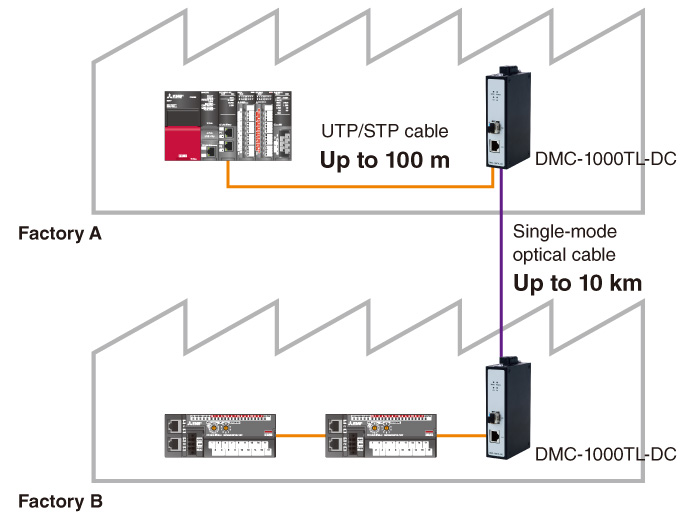

ตัวอย่างการใช้งาน (DMC-1000TL-DC)

ตัวอย่างการใช้งาน ^*5

รายการ		DMC-1000TL-DC	DMC-1000TS-DC
มาตรฐานที่สอดคล้อง		IEEE802.3z (1000BASE-LX)	IEEE802.3z (1000BASE-SX)
สายเคเบิลที่รองรับ	รูปแบบ	รองรับ 1000BASE-LX สายไฟเบอร์ออปติกแบบ single mode	รองรับ 1000BASE-SX สายไฟเบอร์ออปติกแบบ Multi-mode (core/clad: 50/125 µม. Band: 500 MHz·กม. หรือสูงกว่า λ = 850 nm)
	ขั้วต่อ	ขั้วต่อแบบ Double LC (IEC 61754-20)
	วิธีการเชื่อมต่อ	Crossing (A to B, B to A)
ระยะทางการส่งสัญญาณ		สูงสุด 10 กม.	สูงสุด 550 ม.

*5.สเปคที่ระบุเป็นการตั้งค่าที่ใช้เฉพาะสายไฟเบอร์ออปติก สำหรับรายละเอียดเพิ่มเติมโปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง

ตัวแปลงสัญญาณสำหรับงานอุตสาหกรรม

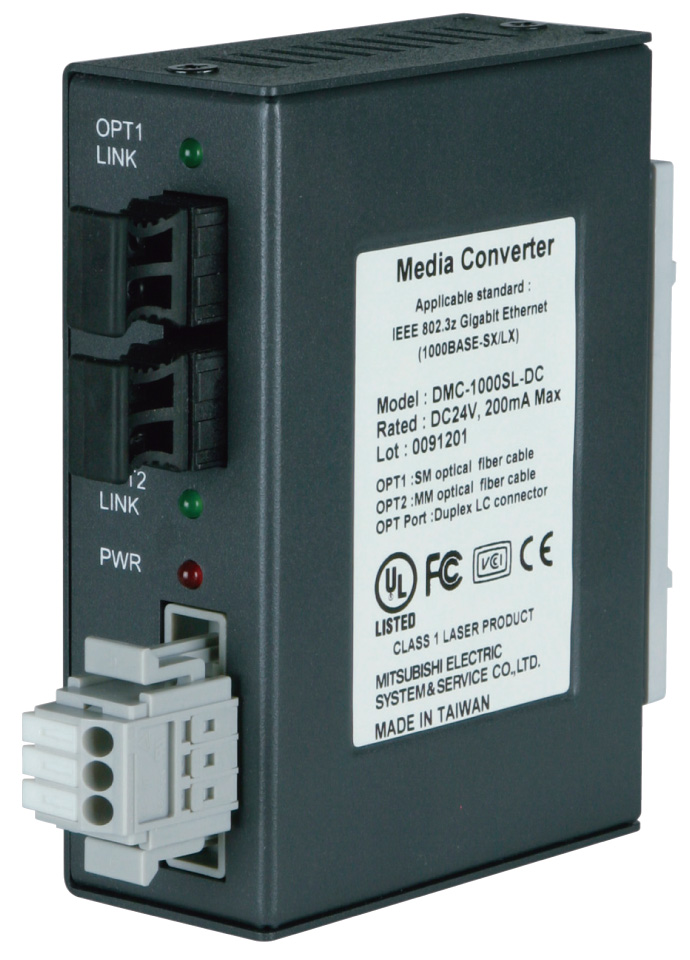

DMC-1000SL-DC

เมื่อระยะทางระหว่างสถานีมากกว่า 550 เมตร สามารถใช้ยูนิตสองตัวร่วมกับสายไฟเบอร์ออปติกเพื่อขยายระยะทางรวมระหว่างสถานีได้สูงสุดถึง 15 กม.
มาพร้อมฟังก์ชัน Link Pass Through ตัวแปลงนี้รองรับฟังก์ชัน Loop-back ของเครือข่ายในกรณีที่สายหลุด

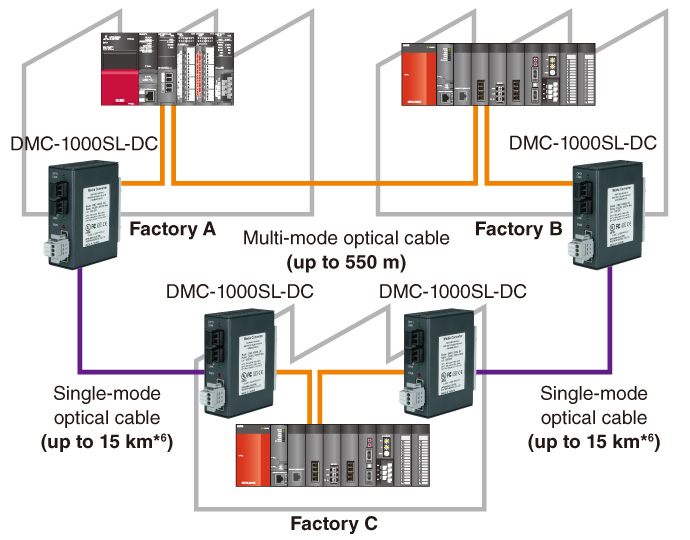

ตัวอย่างการใช้งาน

ข้อมูลจำเพาะ

รายการ		DMC-1000SL-DC
รายการ		OPT1 port	OPT2 port
มาตรฐานที่สอดคล้อง		IEEE802.3z Gigabit Ethernet (1000BASE-LX)	IEEE802.3z Gigabit Ethernet (1000BASE-SX)
รูปแบบการส่งสัญญาณ		Full duplex system
สายเคเบิลที่รองรับ	สายไฟเบอร์ออปติก	รองรับ 1000BASE-LX สายไฟเบอร์ออปติกแบบ single-mode	รองรับ 1000BASE-SX สายไฟเบอร์ออปติกแบบ multi-mode^*7 (core/clad 50/125 µm area 500 MHz·กม. หรือมากกว่า λ = 850 nm)
	ขั้วต่อ	ขั้วต่อแบบ Duplex LC (ตามมาตรฐาน IEC 61754-20)
	วิธีการเชื่อมต่อ	Crossing (A to B, B to A)
ข้อมูลจำเพาะแหล่งจ่ายไฟ		20.4…26.4 V DC (Power supply terminal block)
มาตรฐาน		UL, CE, FCC Part15 Class B, VccI Class B
จำนวนของอุปกรณ์ที่เชื่อมต่อระหว่างสถานีสูงสุด		4

*6สามารถใช้สายไฟเบอร์ออปติกแบบมัลติโหมดสำหรับการเชื่อมต่อได้ ระยะทางการส่งสัญญาณสูงสุด 550 เมตร
*7สำหรับการเชื่อมต่อกับผลิตภัณฑ์เครือข่าย CC-Link IE Control ให้ใช้สายไฟเบอร์ออปติก Mitsubishi Electric System & Service ซีรีส์ QG
