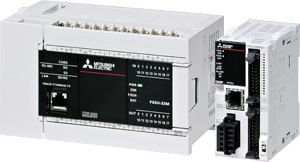

ซีรีส์ MELSEC iQ-F
Programmable Controller
MELSEC IQ-F SERIES
สมรรถนะที่เหนือชั้น
ด้วยการพัฒนาอย่างไม่หยุดยั้ง ทำให้ MELSEC iQ-F ซีรี่ส์เป็นรุ่นที่มีสมรรถนะสูง ด้วยบัสความเร็วสูง ฟังก์ชัน built-in ที่เพิ่มขึ้น รวมไปถึงรองรับการเชื่อมต่อแบบ SSCNET III / H ขั้นสูงและใช้งานง่ายกว่าที่เคยด้วยโปรแกรม GX Works3 ที่ทำให้การตั้งค่าพารามิเตอร์และโปรแกรมเป็นไปอย่างง่ายดาย
ทั้งหมดนี้ทำให้ MELSEC iQ-F ตอบโจทย์ทุกการใช้งาน ตั้งแต่การทำงานแบบสแตนด์อโลนไปจนถึงระบบที่ซับซ้อน ช่วยเพิ่มประสิทธิภาพการผลิตของคุณได้เป็นอย่างดี

ข้อมูลทั่วไป



ได้รับรางวัล iF Design Award ในปี 2559!

รางวัลการออกแบบเยอรมัน iF Design ที่มีประเพณีมานานกว่า 60 ปีและเป็นที่ยอมรับทั่วโลก
PLC MELSEC iQ-F รุ่นใหม่พัฒนาจากมุมมองของผู้ใช้เพื่อให้มีประสิทธิภาพดีขึ้นและป้องกันความผิดพลาดในการทำงาน


แนวคิด
ออกแบบมาจากแนวคิดของประสิทธิภาพที่โดดเด่นการควบคุมไดรฟ์ที่เหนือกว่าและการตั้งโปรแกรมผู้ใช้เป็นศูนย์กลาง MELSEC-F ซีรี่ส์ของมิตซูบิชิได้รับการกำเนิดขึ้นมาใหม่ในฐานะ MELSEC iQ-F ซีรี่ย์จากการใช้งานแบบสแตนด์อโลน อุตสาหกรรมต่อไป


PLC ขนาดเล็กรุ่นใหม่ที่ออกแบบตามแนวคิดของ ...



บัสการเชื่อมต่อความเร็วสูง
ฟังก์ชันในตัวที่กว้างขวาง
ฟังก์ชั่นความปลอดภัยขั้นสูง
ไม่ใช้แบตเตอรี่




Built-in positioning ที่ใช้งานง่าย (4 แกน 200 Kpps)
ฟังก์ชั่นการแก้ไขอย่างง่าย
การควบคุมแบบซิงโครนัส 4 แกนพร้อมการเคลื่อนไหวที่เรียบง่าย
ไม่จำเป็นต้องใช้ซอฟต์แวร์เฉพาะ




เขียนโปรแกรมง่าย ๆ ด้วยการลากและวาง
ลดเวลาในการเขียนโปรแกรมด้วยโมดูล FB
การตั้งค่าแบบ Parameterized สำหรับฟังก์ชั่นที่หลากหลาย

ฟังก์ชัน Built-in ขั้นสูง



ประสิทธิภาพของ CPU

MELSEC iQ-F ประกอบด้วย CPU ความเร็วสูงที่สามารถประมวลผลคำสั่ง LD โดยใช้เวลาแค่เพียง 34 ns นอกจากนี้ MELSEC iQ-F ยังสามารถรันโปรแกรมที่มีโครงสร้างใช้งานหลายโปรแกรมและจัดการกับภาษา ST และฟังก์ชั่นบล็อก

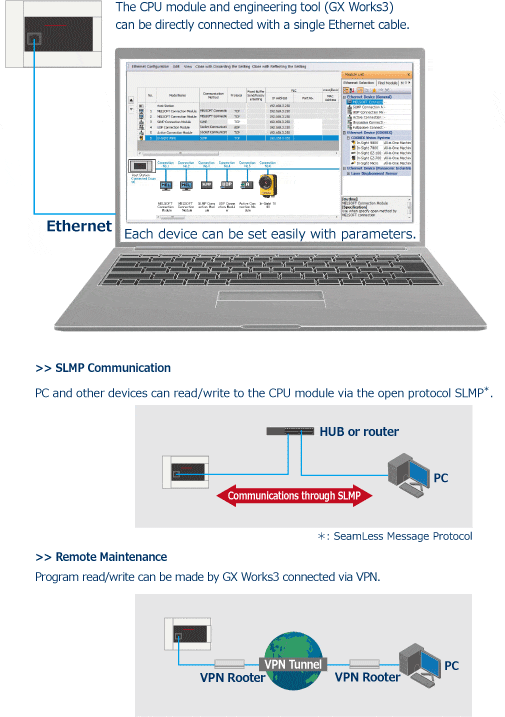

พอร์ต Ethernet แบบ Built-in

พอร์ตการสื่อสาร Ethernet สามารถจัดการการสื่อสารได้สูงสุด 8 การเชื่อมต่อบนเครือข่ายและสามารถรองรับการเชื่อมต่อหลายจุดด้วยคอมพิวเตอร์ส่วนบุคคลและอุปกรณ์อื่น ๆ นอกจากนี้พอร์ตการสื่อสาร Ethernet สามารถจัดการการสื่อสาร SLMP ที่ไร้รอยต่อกับอุปกรณ์ระดับบน


พอร์ต RS-485 แบบ Built-in
(ฟังก์ชัน MODBUS®)

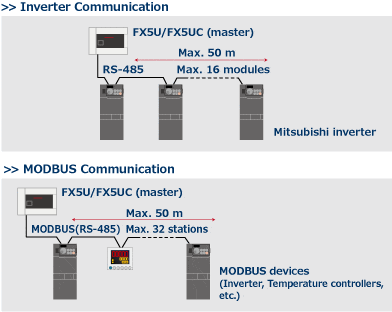

เชื่อมต่อกับอุปกรณ์อนุกรมได้ระยะสูงสุด 50 เมตร ด้วยพอร์ต RS-485 ในตัว สามารถควบคุมอินเวอร์เตอร์มิตซูบิชิได้สูงสุด 16 ตัวพร้อมคำแนะนำในการสื่อสารอินเวอร์เตอร์ 6 ชุด (Communication instruction)
นอกจากนี้ยังรองรับ MODBUS และสามารถเชื่อมต่อได้ถึง 32 อุปกรณ์ MODBUS เช่น PLC, เซ็นเซอร์และตัวควบคุมอุณหภูมิ


อินพุต/ เอาต์พุตอนาล็อกแบบ Built-in
(และเอาต์พุต alarm)




ตัวอย่างการควบคุมอินเวอร์เตอร์โดยใช้เอาต์พุตแบบอะนาล็อก

FX5U มาพร้อมกับอินพุตแบบอะนาล็อก 12 บิต 2 ch และเอาท์พุทแบบอะนาล็อก 1 ch

ใช้แค่การตั้งค่าพารามิเตอร์ โดยไม่จำเป็นต้องมีการเขียนโปรแกรม

นอกจากนี้ยังสามารถตั้งค่า Value shifting, scaling และ alarm ได้อย่างง่ายดายด้วยพารามิเตอร์


หมายเหตุ: เฉพาะ อนาล็อกอินพุต / เอาต์พุต แบบ Built-in ของ FX5U

ช่องเสียบเมมโมรีการ์ด แบบ Built-in



ตัวอย่างการผลิตคราวละมากๆ โดยใช้การ์ดหน่วยความจำ SD


ช่องเสียบการ์ดหน่วยความจำ SD ในตัวสะดวกสำหรับการอัปเดตโปรแกรมและการผลิตแบบจำนวนมาก

สามารถบันทึกข้อมูลลงในการ์ดหน่วยความจำ SD ทำให้ง่ายต่อการวิเคราะห์สถานะของระบบและสถานะการผลิต ฯลฯ

ความปลอดภัย

MELSEC iQ-F มีฟังก์ชั่นความปลอดภัยขั้นสูง (รหัสผ่านไฟล์, รหัสผ่านแบบ remote, security key) เพื่อป้องกันการโจรกรรมข้อมูลและการดำเนินการที่ผิดกฎหมายโดยบุคคลที่ไม่ได้รับอนุญาต

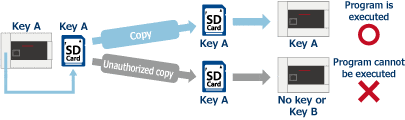

ตัวอย่างฟังก์ชัน security key

บัสการเชื่อมต่อความเร็วสูง

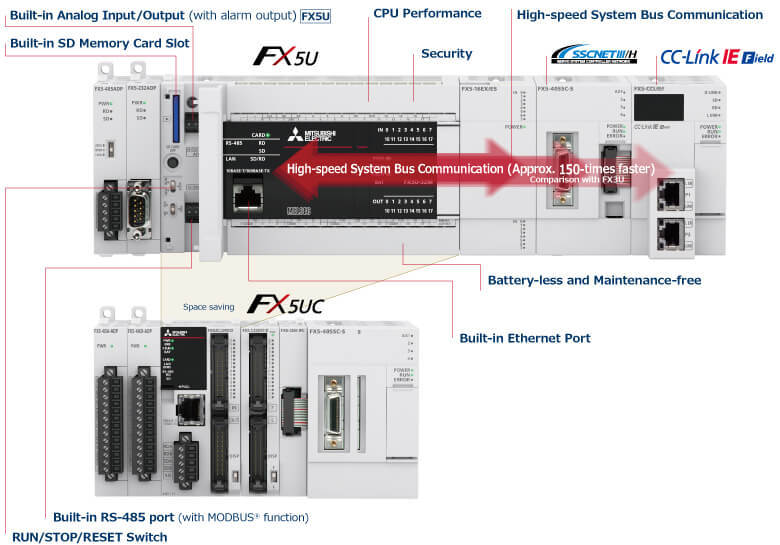

การสื่อสารบัสระบบความเร็วสูงที่ 1.5 K คำ / ms (เร็วกว่าประมาณ 150 เท่าเมื่อเทียบกับ FX3U)
พร้อมกับ CPU ความเร็วสูงช่วยให้ MELSEC iQ-F ทำงานได้อย่างมีประสิทธิภาพสูงสุดแม้จะใช้โมดูลฟังก์ชั่นการสื่อสารข้อมูลแบบ intelligent อย่างหนักหน่วง

ปุ่ม RUN/STOP/RESET


สวิตช์ RUN / STOP / RESET แบบ Built-in
สามารถรีบู๊ต PLC ได้โดยไม่ต้องปิดเครื่อง

ไม่ใช้แบตเตอรี่และไม่ต้องดูแลรักษา

ซีรี่ส์ MELSEC iQ-F เก็บโปรแกรมและอุปกรณ์ในหน่วยความจำที่ไม่ลบข้อมูล เช่น Flash ROM และไม่ต้องใช้แบตเตอรี่
*: เป็นไปได้ที่จะเพิ่มความจุของอุปกรณ์ที่จัดขึ้นโดยใช้แบตเตอรี่เสริม



รายการผลิตภัณฑ์

CPU module
รวมแหล่งจ่ายไฟ, CPU และหน่วยหลัก I/O ทั้งหมดไว้ในหน่วยเดียว คุณสมบัติในตัวประกอบด้วยตัวนับความเร็วสูง, เอาท์พุทการกำหนดตำแหน่ง, Ethernet และช่องใส่การ์ด SD




I/O module
โมดูล I/O ทั้งสองโมดูลที่มีแหล่งจ่ายไฟในตัวและไม่มีแหล่งจ่ายไฟมีให้เลือกใช้ในการกำหนดค่าและขนาด I/O ต่างๆ




Analog Control module
อุปกรณ์เสริมสำหรับอินพุทและเอาท์พุทอะนาล็อก, อินพุทเซ็นเซอร์อุณหภูมิ และตัวควบคุมอุณหภูมิ นอกจากนี้ ยังสามารถเชื่อมต่อโมดูลฟังก์ชั่นอัจฉริยะแบบอะนาล็อกของซีรีส์ FX3 ได้อีกด้วย




High-Speed Counting module
โมดูลตัวนับความเร็วสูง นอกจากนี้ ยังสามารถเชื่อมต่อโมดูลตัวนับความเร็วสูงของซีรีส์ FX3 ได้อีกด้วย




Simple motion/Positioning Control module
โมดูลการเคลื่อนไหวพื้นฐานรองรับ SSCNET III/H นอกจากนี้ ยังสามารถเชื่อมต่อโมดูลเอาท์พุทพัลส์ของซีรีส์ FX3 ได้อีกด้วย




Network/Communication module
โมดูลการสื่อสาร RS-232, RS-485, RS-422 นอกจากนี้ ยังสามารถเชื่อมต่อโมดูลหลัก CC-Link ของซีรีส์ FX3 ได้อีกด้วย




Option
กลุ่มผลิตภัณฑ์โมดูลการแปลงบัส, แหล่งจ่ายไฟ, แบตเตอรี่




ข้อมูลจำเพาะ

Lineup

FX5U (Screw terminal type): 12 models
FX5UC (Connector type): 6 models
FX5UC (Spring clamp terminal type): 2 models

Control method

Stored program cyclic operation

I/O control mode

Refresh mode

Programming language

Ladder diagram
Structured text (ST)
Function block diagram (FBD/LD)
Function block (FB)

Engineering environment

MELSOFT GX Works3

Program size (K step)

64

Number of I/O points [X/Y] (point)

256

Device/label memory/ standard RAM (K byte)

120

Data memory/ standard ROM (byte)

5 M

Processing speed

LD instruction (ns)

34

MOV instruction (ns)

34

Floating point addition (µs)

3.06

Memory interface

Extended SRAM cassette

SD memory card

SRAM card, FLASH card, ATA card

External interface

USB

Ethernet
(1000BASE-T*7/
 100BASE-TX/
 10BASE-T)

RS-232

RS-422/485

Display unit

CC-Link IE connection port

Ethernet
(1000BASE-T/
 100BASE-TX/
 10BASE-T)

Network connectivity (adapter/module)

Ethernet
(1000BASE-T*13/
 100BASE-TX/
 10BASE-T)

CC-Link IE Control

CC-Link IE Field

CC-Link

CC-Link/LT

SSCNET /H

AnyWire

BACnet™

MODBUS®/TCP

MODBUS®

General specifications/conformed standards

Operating ambient temperature

0...55*20

International safety standards
(ISO 13849-1 PL e,
 IEC 61508 SIL 3)

Standard on corrosive atmosphere
(JIS C60721-3-3/
 IEC60721-3-3 3C2)

CE: Council Directive of the European Communities

UL: Underwriters Laboratories Listing

LR: Lloyd's Register of Shipping approval

DNV: Norwegian Maritime approval

RINA: Italian Maritime approval

NK: ClassNK approval

ABS: American Bureau of Shipping approval

BV: Bureau Veritas approval

GL: Germanischer Lloyd approval

Key features/functions

Machine control
Distributed control
Small-scale I/O control
Space/cost saving
Security
Integrated network
Extensive built-in functions
Data logging
Motion control


* 1: รองรับระบบ Redundant เมื่อจับคู่กับ R6RFM

* 2: ไม่รองรับ SFC ในโหมดระบบ Redundant และ Safety CPU

* 3: Q□UDVCPU เท่านั้น

* 4: เมื่อใช้ CW Workbench

* 5: ไม่รองรับ QnUDVCPU และบางรุ่น

* 6: ไม่รองรับ L02SCPU (-P)

* 7: รองรับพอร์ต Ethernet ของ Q24DHCCPU-V / VG / LS และ Q26DHCCPU-LS เท่านั้น

* 8: รองรับซีพียู Q□UDE (H) และ Q□UDVCPU เท่านั้น

* 9: ไม่รองรับ CPU□UDE (H) และ Q□UDVCPU

* 10: รองรับ L02SCPU (-P) เท่านั้น

* 11: รองรับ FX3G เท่านั้น

* 12: R□ENCPU เท่านั้น

* 13: รองรับซีรี่ส์ MELSEC iQ-R เท่านั้น

* 14: รองรับโดย Expansion board

* 15: ไม่รองรับ CPU□(P)(H) และ Q□PRHCPU

* 16: รองรับ SSCNET Ⅲ

* 17: รองรับเฉพาะเมื่อใช้พร้อมกับ main/extension base units ที่รองรับช่วงอุณหภูมิที่เพิ่มขึ้น

* 18: R□SFCPU-SET เท่านั้น

* 19: เพื่อป้องกันบรรยากาศที่รุนแรงและแก๊ส ผลิตภัณฑ์ที่มีการเคลือบตามมาตรฐาน (JIS C 60721-3-3 / IEC 60721-3-3 Class 3C2) มีให้บริการตามคำขอ

* 20: อุณหภูมิในการทำงานตั้งแต่ -20 ℃ ได้รับการสนับสนุนโดยผลิตภัณฑ์ที่ผลิตตั้งแต่เดือนมิถุนายน 2559 (หมายเลขซีเรียล "166" หรือใหม่กว่า) สำหรับรายละเอียดเกี่ยวกับผลิตภัณฑ์ที่รองรับโปรดอ้างอิงจากคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง


โปรแกรมเลือกรุ่น

- Product Comparison

Series

Compact type

Compact type


MELSEC iQ-F


MELSEC-F

Programmable controller CPU

Programmable controller CPU

FX5U/FX5UC

FX3S

FX3G/FX3GC

FX3U/FX3UC

Lineup

FX5U (Screw terminal type): 12 models
FX5UC (Connector type): 6 models
FX5UC (Spring clamp terminal type): 2 models

FX3S: 27 models

FX3G: 24 models
FX3GC: 2 models

FX3U: 37 models
FX3UC: 12 models

Control method

Stored program cyclic operation

Stored program cyclic operation

I/O control mode

Refresh mode

Refresh mode

Programming language

Ladder diagram
Structured text (ST)
Function block diagram (FBD/LD)
Function block (FB)

Ladder diagram
Structured text (ST)
SFC for FX Series
Function block (FB)

Engineering environment

MELSOFT GX Works3

MELSOFT GX Works2

Program size (K step)

64

4

32

64

Number of I/O points [X/Y] (point)

256

30

128

256

Device/label memory/ standard RAM (K byte)

120

Data memory/ standard ROM (byte)

5 M

Processing speed

LD instruction (ns)

34

210

210

65

MOV instruction (ns)

34

520

520

640

Floating point addition (µs)

3.06

11.96

11.96

14.2

Memory interface

Extended SRAM cassette

*11

SD memory card

SRAM card, FLASH card, ATA card

External interface

USB

*14

Ethernet
(1000BASE-T*7/
 100BASE-TX/
 10BASE-T)

RS-232

RS-422/485

Display unit

*11

CC-Link IE connection port

Ethernet
(1000BASE-T/
 100BASE-TX/
 10BASE-T)

Network connectivity (adapter/module)

Ethernet
(1000BASE-T*13/
 100BASE-TX/
 10BASE-T)

CC-Link IE Control

CC-Link IE Field

CC-Link

CC-Link/LT

SSCNET /H

*16

AnyWire

BACnet™

MODBUS®/TCP

MODBUS®

General specifications/conformed standards

Operating ambient temperature

0...55*20

0...55

0...55

0...55

International safety standards
(ISO 13849-1 PL e,
 IEC 61508 SIL 3)

Standard on corrosive atmosphere
(JIS C60721-3-3/
 IEC60721-3-3 3C2)

CE: Council Directive of the European Communities

UL: Underwriters Laboratories Listing

LR: Lloyd's Register of Shipping approval

DNV: Norwegian Maritime approval

RINA: Italian Maritime approval

NK: ClassNK approval

ABS: American Bureau of Shipping approval

BV: Bureau Veritas approval

GL: Germanischer Lloyd approval

Key features/functions

Machine control
Distributed control
Small-scale I/O control
Space/cost saving
Security
Integrated network
Extensive built-in functions
Data logging
Motion control

Machine control
Small-scale I/O control
Space/cost saving
Motion control


* 1: รองรับระบบ Redundant เมื่อจับคู่กับ R6RFM

* 2: ไม่รองรับ SFC ในโหมดระบบ Redundant และ Safety CPU

* 3: Q□UDVCPU เท่านั้น

* 4: เมื่อใช้ CW Workbench

* 5: ไม่รองรับ QnUDVCPU และบางรุ่น

* 6: ไม่รองรับ L02SCPU (-P)

* 7: รองรับพอร์ต Ethernet ของ Q24DHCCPU-V / VG / LS และ Q26DHCCPU-LS เท่านั้น

* 8: รองรับซีพียู Q□UDE (H) และ Q□UDVCPU เท่านั้น

* 9: ไม่รองรับ CPU□UDE (H) และ Q□UDVCPU

* 10: รองรับ L02SCPU (-P) เท่านั้น

* 11: รองรับ FX3G เท่านั้น

* 12: R□ENCPU เท่านั้น

* 13: รองรับซีรี่ส์ MELSEC iQ-R เท่านั้น

* 14: รองรับโดย Expansion board

* 15: ไม่รองรับ CPU□(P)(H) และ Q□PRHCPU

* 16: รองรับ SSCNET Ⅲ

* 17: รองรับเฉพาะเมื่อใช้พร้อมกับ main/extension base units ที่รองรับช่วงอุณหภูมิที่เพิ่มขึ้น

* 18: R□SFCPU-SET เท่านั้น

* 19: เพื่อป้องกันบรรยากาศที่รุนแรงและแก๊ส ผลิตภัณฑ์ที่มีการเคลือบตามมาตรฐาน (JIS C 60721-3-3 / IEC 60721-3-3 Class 3C2) มีให้บริการตามคำขอ

* 20: อุณหภูมิในการทำงานตั้งแต่ -20 ℃ ได้รับการสนับสนุนโดยผลิตภัณฑ์ที่ผลิตตั้งแต่เดือนมิถุนายน 2559 (หมายเลขซีเรียล "166" หรือใหม่กว่า) สำหรับรายละเอียดเกี่ยวกับผลิตภัณฑ์ที่รองรับโปรดอ้างอิงจากคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
