ซีรีส์ MELSEC-Q
Programmable Controllers
ซีรีส์ MELSEC-Q

ด้วยประสิทธิภาพอันทรงพลัง ทำให้สามารถตอบโจทย์การผลิตของคุณได้เป็นอย่างดี

ซีรีส์ MELSEC-Q มีความสามารถในการประมวลผลคำสั่งพื้นฐานด้วยความรวดเร็วระดับนาโน ช่วยปรับปรุงประสิทธิภาพการทำงานของระบบและเครื่องจักรได้มาก และช่วยควบคุมเครื่องจักรและการประมวลผลข้อมูลจำนวนมากด้วยความเร็วและความแม่นยำสูง


ข้อมูลทั่วไป

Concept


Current production requirements are calling for an increase in productivity and carrying out production processes even faster due to an increase in production information such as production results and tractability.

The MELSEC-Q Series programmable controller "Universal model QnU" is a leader for these market needs. High-speed basic instruction processing on a micro scale dramatically increases your system and machine performance.

Inheriting the high robust and ease of use design of the Q Series, the MELSEC QnU programmable controller will open up new possibilities in automation solutions.


Allows for detailed power measurement at high speed (250 ms)

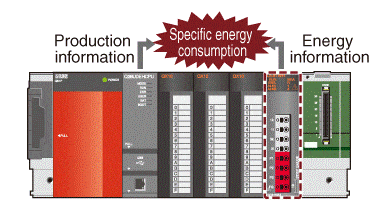

Allows for easy specific energy consumption*3 management by matching the "production information" of the CPU module with the "energy information" of the energy measuring module.
Since measured data is automatically collected in a buffer memory at 250 ms, detailed specific energy consumption management is also available.

*3: The specific energy consumption is a numerical value displayed by "dividing energy consumption by production volume," which is one type of index that measures energy productivity. Improving this number leads to improved productivity and energy conservation.



Allows for easy construction of a "visualization" system
Allows for easy graphic display of specific energy consumption with a GOT (HMI) installed on the control panel at the manufacturing site.
Combination with the "high-speed data logger module (QD81DL96)" allows specific energy consumption analysis to be easily performed with a personal computer.




Advanced control but simple use as the positioning module
Speed/torque control and synchronous control are supported in addition to the traditional positioning control. Using the "simple motion module setting tool", operations such as positioning setting, monitoring and debugging can be performed easily. In addition, data synchronized with the motion controller can be collected and displayed in waveform.




CC-Link IE Field Network connection typeQD77GF4QD77GF8QD77GF16
The simple motion module supports the general purpose CC-Link IE Field Network, with its flexible wiring. This module can be used as the CC-Link IE Field's master station*1 while retaining the simple motion module's functions. This realizes flexible networking supporting connection to various devices such as GOT(HMI), remote I/O, inverter, etc.

*1: QD77GF4, QD77GF8, QD77GF16 master station transmission style can use the line type or star type. Up to 104 slave devices can be connected to one network.
*2: The setting and diagnosis function using GX Works2 is disabled.



รายการผลิตภัณฑ์

CPU
MELSEC Q series มีโมดูล CPU มากมายให้เลือกสรรค์ จึงเหมาะสำหรับการใช้งานทุกรูปแบบ




Base Unit
โมดูลนี้ใช้สำหรับการติดตั้งอุปกรณ์ต่างๆ เช่น โมดูลแหล่งจ่ายไฟ, โมดูล CPU และโมดูลอินพุท/เอาท์พุท
สามารถเลือกใช้ Base Unit ให้เหมาะสมกับความต้องการของระบบ




Power supply
โมดูลสำหรับการจ่ายไฟฟ้าของ CPU, อินพุท/เอาท์พุท และโมดูลอื่นๆ




I/O module
โมดูลสำหรับการเชื่อมต่ออุปกรณ์อินพุทและเอาท์พุท มีโมดูล I/O หลายประเภทให้เลือกใช้ตามความต้องการในระบบของคุณ




Analog I/O module
โมดูลเหล่านี้ใช้วิธีการอะนาล็อกสำหรับอินพุท/เอาท์พุท ซึ่งสามารถตอบสนองความต้องการในการควบคุมกระบวนการ และเหมาะอย่างยิ่งสำหรับการควบคุมที่มีความเร็วและความแม่นยำสูง




Pulse I/O, counter module
หน่วยตัวนับความเร็วสูงแบบอินพุทพัลส์นี้สนับสนุนอุปกรณ์ความละเอียดสูงและสามารถใช้งานในการควบคุมที่มีความเร็วและความแม่นยำสูง




Positioning module
โมดูลสำหรับการควบคุมการกำหนดตำแหน่งที่มีความเร็วและความแม่นยำสูง
มีโมดูลการกำหนดตำแหน่งหลายประเภทให้เลือกใช้ตามความต้องการของลูกค้าที่แตกต่างกัน


Information module
กลุ่มโมดูลนี้ทำให้สามารถแลกเปลี่ยนข้อมูลกับระบบควบคุมอื่นๆ
กลุ่มโมดูลหลากหลายประเภทจะช่วยเพิ่มประสิทธิภาพการผลิตโดยการรวบรวมและควบคุมข้อมูลการผลิตต่างๆ




Control network module
กลุ่มโมดูลอินเทอร์เฟซสำหรับเครือข่ายระบบควบคุม
FA แต่ละระดับสามารถรวมเข้ากับเครือข่ายหลากหลายรูปแบบได้อย่างราบรื่น




Energy measuring module
กลุ่มโมดูลการวัดค่าพลังงานสำหรับการวัดค่าและการตรวจสอบข้อมูลพลังงานต่างๆ


Option
เรายังมีกลุ่มผลิตภัณฑ์อุปกรณ์ต่อพ่วงที่ครอบคลุม เช่น คอนเนคเตอร์สำหรับโมดูลอินพุท/เอาท์พุทและฮับที่ใช้ในอุตสาหกรรม



ข้อมูลจำเพาะ

ไลน์อัพ

Programmable controller CPU (Universal model): 25 models
Process CPU: 4 models
Redundant CPU: 2 models
C Controller: 4 models
Motion CPU: 2 models
Robot controller: 1 model
CNC CPU: 1 model

วิธีการควบคุม

Stored program cyclic operation

รูปแบบการควบคุมI/O

Refresh mode

ภาษาโปรแกรมที่รองรับ

Ladder diagram
Structured text (ST)
Instruction list
MELSAP3 (SFC), MELSAP-L
Function block diagram (FBD)
Function block (FB)
C/C++*4

โปรแกรมสำหรับการตั้งค่า

MELSOFT GX Works2
MELSOFT PX Developer
MELSOFT MT Works2
CW Workbench

ขนาดโปรแกรม(K step)

1000

จำนวน I/O points [X/Y] (point)

4096

Device/label memory/ standard RAM (K byte)

1792

ข้อมูลหน่วยความจำ/ standard ROM (byte)

16 M

คำสั่ง LD (ns)

1.9

คำสั่ง MOV (ns)

3.9





การเพิ่ม Floating point (µs)

0.014

Extended SRAM cassette

*3

SD memory card

*3

SRAM card, FLASH card, ATA card

*5

USB

Ethernet
(1000BASE-T*7/
 100BASE-TX/
 10BASE-T)

*8

RS-232

*9

RS-422/485

Display unit

Ethernet
(1000BASE-T/
 100BASE-TX/
 10BASE-T)

Ethernet
(1000BASE-T*13/
 100BASE-TX/
 10BASE-T)

CC-Link IE Control

CC-Link IE Field

*15

CC-Link

CC-Link/LT

SSCNET /H

AnyWire

BACnet™

MODBUS®/TCP

MODBUS®

Operating ambient temperature

0...55

International safety standards
(ISO 13849-1 PL e,
 IEC 61508 SIL 3)

Standard on corrosive atmosphere
(JIS C60721-3-3/
 IEC 60721-3-3 3C2)

CE: Council Directive of the European Communities

UL: Underwriters Laboratories Listing

LR: Lloyd's Register of Shipping approval

DNV: Norwegian Maritime approval

RINA: Italian Maritime approval

NK: ClassNK approval

ABS: American Bureau of Shipping approval

BV: Bureau Veritas approval

GL: Germanischer Lloyd approval

จุดเด่น/ฟังก์ชันการทำงาน

Line manufacturing
Distributed control
Large-scale I/O control
Integrated network
Multiple CPU
Process control
High-reliability control
C programming
Data logging
IT gateway
Advanced motion

* 1: รองรับระบบแบบ Redundant เมื่อใช้งานร่วมกับ R6RFM

* 2: ไม่รองรับ SFC ในโหมด Redundant และ Safety CPU

* 3: Q □ UDVCPU เท่านั้น

* 4: เมื่อใช้ CW Workbench

* 5: ไม่รองรับ QnUDVCPU และบางรุ่น

* 6: ไม่รองรับ L02SCPU (-P)

* 7: รองรับพอร์ต Ethernet ของรุ่น Q24DHCCPU-V / VG / LS และ Q26DHCCPU-LS เท่านั้น

* 8: รองรับ Q = UDE (H) CPU และ Q □ UDVCPU เท่านั้น

* 9: ไม่รองรับ Q □ UDE (H) CPU และ Q □ UDVCPU

* 10: รองรับ L02SCPU (-P) เท่านั้น

* 11: รองรับ FX3G เท่านั้น

* 12: เฉพาะ R□ENCPU

* 13: รองรับ MELSEC iQ-R ซีรี่ส์เท่านั้น

* 14: รองรับโดยบอร์ดขยาย (Extension board)

* 15: ไม่รองรับ Q□(P)(H)CPU และ Q□PRHCPU

* 16: รองรับ SSCNET

* 17: รองรับเฉพาะเมื่อใช้ร่วมกับ extended temperature range main/extension base units

* 18: R□SFCPU-SET เท่านั้น

* 19: เพื่อป้องกันอันตรายจากบรรยากาศและก๊าซที่เป็นอันตราย สามารถร้องขอผลิตภัณฑ์ที่มีการเคลือบผิว (JIS C 60721-3-3 / IEC 60721-3-3 Class 3C2) ได้
* 20: อุณหภูมิในการทำงานจาก -20 เป็นต้นไป รองรับโดยผลิตภัณฑ์ที่ผลิตตั้งแต่เดือนมิถุนายน 2016 (หมายเลขซีเรียล "166" หรือใหม่กว่า) สำหรับรายละเอียดเกี่ยวกับผลิตภัณฑ์ที่สนับสนุนโปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง

โปรแกรมเลือกรุ่น

ตารางเปรียบเทียบผลิตภัณฑ์

รุ่น

แบบ Modular

แบบ Modular

แบบ Baseless


MELSEC iQ-R


MELSEC-Q


MELSEC-L

PAC (Programmable automation controller)

Programmable controller CPU

Programmable controller CPU

ไลน์อัพ

Programmable controller CPU: 8 models
CC-Link IE embedded CPU: 5 models
Safety CPU: 4 models
Process CPU*1: 8 models
C Controller: 1 model
Motion CPU: 3 models
Robot controller: 1 model
CNC CPU: 1 model

Programmable controller CPU (Universal model): 25 models
Process CPU: 4 models
Redundant CPU: 2 models
C Controller: 4 models
Motion CPU: 2 models
Robot controller: 1 model
CNC CPU: 1 model

Programmable controller CPU
Sink type: 5 models
Source type: 5 models

วิธีการควบคุม

Stored program cyclic operation

Stored program cyclic operation

Stored program cyclic operation

รูปแบบการควบคุมI/O

Refresh mode

Refresh mode

Refresh mode

ภาษาโปรแกรมที่รองรับ

Ladder diagram
Structured text (ST)
Sequential function chart (SFC)*2
Function block diagram (FBD/LD)
Function block (FB)
C/C++*4

Ladder diagram
Structured text (ST)
Instruction list
MELSAP3 (SFC), MELSAP-L
Function block diagram (FBD)
Function block (FB)
C/C++*4

Ladder diagram
Structured text (ST)
Instruction list
MELSAP3 (SFC), MELSAP-L
Function block (FB)

โปรแกรมสำหรับการตั้งค่า

MELSOFT GX Works3
MELSOFT MT Works2
CW Workbench

MELSOFT GX Works2
MELSOFT PX Developer
MELSOFT MT Works2
CW Workbench

MELSOFT GX Works2

ขนาดโปรแกรม(K step)

1200

1000

260

จำนวน I/O points [X/Y] (point)

4096

4096

4096

Device/label memory/ standard RAM (K byte)

3380

1792

768

ข้อมูลหน่วยความจำ/ standard ROM (byte)

40 M

16 M

2 M

ความเร็วของการประมวลผล

คำสั่ง LD (ns)

0.98

1.9

9.5

คำสั่ง MOV (ns)

1.96

3.9

19

การเพิ่ม Floating point (µs)

0.01

0.014

0.057

หน่วยความจำ

Extended SRAM cassette

*3

SD memory card

*3

*6

SRAM card, FLASH card, ATA card

*5

พอร์ตการเชื่อมต่อ

USB

Ethernet
(1000BASE-T*7/
 100BASE-TX/
 10BASE-T)

*8

*6

RS-232

*9

*10

RS-422/485

Display unit

พอร์ตการเชื่อมต่อ CC-Link IE

Ethernet
(1000BASE-T/
 100BASE-TX/
 10BASE-T)

*12

การเชื่อมต่อเครือข่าย (adapter/module)

Ethernet
(1000BASE-T*13/
 100BASE-TX/
 10BASE-T)

CC-Link IE Control

CC-Link IE Field

*15

CC-Link

CC-Link/LT

SSCNET /H

AnyWire

BACnet™

MODBUS®/TCP

MODBUS®

ข้อกำหนดเบื้องต้น/มาตรฐานที่รองรับ

Operating ambient temperature

0...55 (60*17)

0...55

0...55

International safety standards
(ISO 13849-1 PL e,
 IEC 61508 SIL 3)

*18

Standard on corrosive atmosphere
(JIS C60721-3-3/
 IEC 60721-3-3 3C2)

*19

CE: Council Directive of the European Communities

UL: Underwriters Laboratories Listing

LR: Lloyd's Register of Shipping approval

DNV: Norwegian Maritime approval

RINA: Italian Maritime approval

NK: ClassNK approval

ABS: American Bureau of Shipping approval

BV: Bureau Veritas approval

GL: Germanischer Lloyd approval

จุดเด่น/ฟังก์ชันการทำงาน

Line manufacturing
Distributed control
Small-scale I/O control
Large-scale I/O control
Security
Inter-modular sync
Built-in database
Integrated network
Multiple CPU
Process control
High-reliability control
C programming
Datalogging
IT gateway
Advanced motion
Safety
Real-time monitor

Line manufacturing
Distributed control
Large-scale I/O control
Integrated network
Multiple CPU
Process control
High-reliability control
C programming
Data logging
IT gateway
Advanced motion

Machine control
Distributed control
Small-scale I/O control
Large-scale I/O control
Space/cost saving
Integrated network
Extensive built-in functions
Data logging
Motion control
Real-time monitor


*1: Supports redundant system when paired with R6RFM

*2: SFC is not supported in redundant mode and by safety CPU

*3: Q□UDVCPU only

*4: When using CW Workbench

*5: Does not support QnUDVCPU and certain models

*6: Does not support L02SCPU(-P)

*7: Supports the user Ethernet port of Q24DHCCPU-V/VG/LS and Q26DHCCPU-LS only

*8: Supports Q□UDE(H)CPU and Q□UDVCPU only

*9: Does not support Q□UDE(H)CPU and Q□UDVCPU

*10: Supports L02SCPU(-P) only

*11: Supports FX3G only

*12: R□ENCPU only

*13: Supports the MELSEC iQ-R Series only.

*14: Supported by expansion board

*15: Does not support Q□(P)(H)CPU and Q□PRHCPU

*16: Supports SSCNET Ⅲ

*17: Only supported when used together with extended temperature range main/extension base units

*18: R□SFCPU-SET only.

*19: For protection against aggressive atmosphere and gases, products with a conformal coating (JIS C 60721-3-3/IEC 60721-3-3 Class 3C2) are available on request

*20: Operating ambient temperature from -20℃ is supported by products produced from June 2016 (serial number "166" or later). For details, on supported products, please refer to the relevant product manual.
