ซีรีส์ MELSEC-L
Programmable Controllers
ซีรีส์ MELSEC-L

ซีรีส์ MELSEC-L จะช่วยปรับปรุงและพัฒนาโรงงานผลิตของคุณให้สะดวกและใช้งานง่าย ซึ่งได้รับการออกแบบโดยยิดมั่นในแนวคิดการผลิตสินค้า ความไว้วางใจ และเทคโนโลยีที่เชื่อถือได้ แนวคิดนี้ยังนำมาใช้กับการดำเนินงานและการติดตั้งระบบ โดยรวมฟังก์ชั่น I/O ต่างๆที่เป็นมาตรฐานและทำหน้าที่ปรับปรุงประสิทธิภาพการทำงานโดยคำนึงถึงความสะดวก การใช้งานง่าย และการควบคุมที่หลากหลาย


ข้อมูลทั่วไป

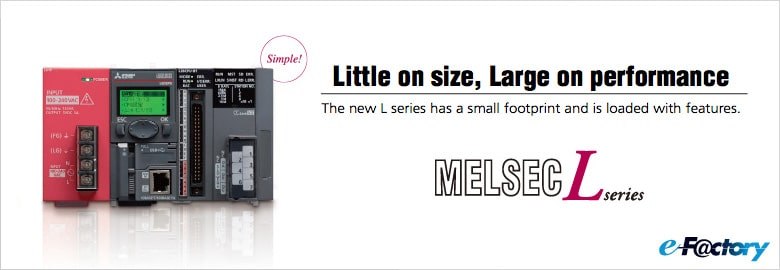

Convenience that fits in the palm of your hand

The L Series is a compact-class controller, part of the MELSEC products renowned for exceptional cost verses performance and strong reliability.

It provides the performance, functions, and capabilities required for today's demanding applications in a small package.

MELSEC-L Series greatly expands the range of functionality traditionally associated with compact programmable controllers and through user-centric design, pushes the limits of ease of use.


Ideally configured to satisfy the applications requirements

MELSEC L Series has been designed with three key concepts in mind.

Reliability

Robust and trusted MELSEC product quality.

Ease-of-use

Enabling engineers and programmers to do their job as efficiently as possible to reduce costs.

Flexibility

L Series is a cost-efficient control system flexible to various applications, enabling an ideal system design.




The CPU module contains a diverse range of control functions

A large variety of I/O types and features are built-in for convenience.

Due to an abundance of advanced functionality, L Series CPUs are flexible enough to meet a wide variety of needs.




High speed, large memory capacity CPU

The CPU has a basic operation processing speed of 9.5 ns*1 and 260K steps*2 of program capacity ideal for complex programs and equipment control.


*1: For L06CPU(-P), L26CPU(-P), L26CPU-(P)BT

*2: For L26CPU(-P), L26CPU-(P)BT




Advanced capabilities focused on improving efficiency

The user-friendly display unit enables routine operations to be made without a computer. An SD memory card slot*3 is included as standard for data logging and program storage. Write programs and manage L Series controllers using GX Works2 and iQ Works, the most advanced and effective software for Mitsubishi controllers yet.


*3: Included with L02CPU(-P), L06CPU(-P), L26CPU(-P), L26CPU-(P)BT


รายการผลิตภัณฑ์

CPU

โมดูลสำหรับการควบคุมระบบ PLC

ซีรีส์ L CPU รวมฟังก์ชั่น I/O ต่างๆ ที่เป็นมาตรฐาน

ปรับปรุงให้มีฟังก์ชั่นที่เหมาะสมกับการใช้งานของคุณ และสามารถใช้ในงานควบคุมได้หลากหลายรูปแบบ





Branch/extension module

โมดูลนี้ทำให้สามารถขยายระบบเพื่อให้สอดคล้องกับขนาดโรงงานผลิตของคุณ




Power supply
โมดูลสำหรับการจ่ายไฟฟ้าของ CPU, อินพุท/เอาท์พุท และโมดูลอื่นๆ



I/O module
โมดูลสำหรับการเชื่อมต่ออุปกรณ์อินพุทและเอาท์พุทมีโมดูล I/O หลายประเภทให้เลือกใช้ตามความต้องการในระบบของคุณ


Analog I/O module
โมดูลเหล่านี้ใช้วิธีการอะนาล็อกสำหรับอินพุท/เอาท์พุทข้อมูล ซึ่งทำให้สามารถควบคุมการปรับอย่างละเอียดที่มีความเร็วสูง ความแม่นยำสูง และความละเอียดสูง




Counter module
โมดูลนี้จะช่วยให้การนับพัลส์ความเร็วสูงทำได้อย่างง่ายดายและถูกต้องแม่นยำ




Positioning module
โมดูลสำหรับการควบคุมการกำหนดตำแหน่งที่มีความเร็วและความแม่นยำสูง




Information module
โมดูลนี้ทำให้สามารถแลกเปลี่ยนข้อมูลกับระบบควบคุมอื่นๆ




Control network module

กลุ่มโมดูลอินเตอร์เฟสสำหรับเครือข่ายระบบควบคุม

มีโมดูลสำหรับเครือข่าย FA แต่ละระดับ ใช้กับเครือข่ายหลากหลายรูปแบบได้อย่างราบรื่น




Option
เรายังมีกลุ่มผลิตภัณฑ์อุปกรณ์ต่อพ่วงที่ครอบคลุม เช่น คอนเนคเตอร์สำหรับโมดูลอินพุท/เอาท์พุทและฮับที่ใช้ในอุตสาหกรรม.




ข้อมูลจำเพาะ

Lineup

Programmable controller CPU
Sink type: 5 models
Source type: 5 models

Control method

Stored program cyclic operation

I/O control mode

Refresh mode

Programming language

Ladder diagram
Structured text (ST)
Instruction list
MELSAP3 (SFC), MELSAP-L
Function block (FB)

Engineering environment

MELSOFT GX Works2

Program size (K step)

260

Number of I/O points [X/Y] (point)

4096

Device/label memory/ standard RAM (K byte)

768

Data memory/ standard ROM (byte)

2 M

Processing speed

LD instruction (ns)

9.5

MOV instruction (ns)

19

Floating point addition (µs)

0.057

Memory interface

Extended SRAM cassette

—

SD memory card

●*6

SRAM card, FLASH card, ATA card

—

External interface

USB

●

Ethernet
(1000BASE-T*7/
 100BASE-TX/
 10BASE-T)

●*6

RS-232

●*10

RS-422/485

—

Display unit

●

CC-Link IE connection port

Ethernet
(1000BASE-T/
 100BASE-TX/
 10BASE-T)

—

Network connectivity (adapter/module)

Ethernet
(1000BASE-T*13/
 100BASE-TX/
 10BASE-T)

●

CC-Link IE Control

—

CC-Link IE Field

●

CC-Link

●

CC-Link/LT

●

SSCNET Ⅲ/H

●

AnyWire

●

BACnet™

●

MODBUS®/TCP

●

MODBUS®

●

General specifications/conformed standards

Operating ambient temperature

0...55℃

International safety standards
(ISO 13849-1 PL e,
 IEC 61508 SIL 3)

—

Standard on corrosive atmosphere
(JIS C60721-3-3/
 IEC 60721-3-3 3C2)

—

CE: Council Directive of the European Communities

●

UL: Underwriters Laboratories Listing

●

LR: Lloyd's Register of Shipping approval

—

DNV: Norwegian Maritime approval

—

RINA: Italian Maritime approval

—

NK: ClassNK approval

—

ABS: American Bureau of Shipping approval

—

BV: Bureau Veritas approval

—

GL: Germanischer Lloyd approval

—

Key features/functions

Machine control
Distributed control
Small-scale I/O control
Large-scale I/O control
Space/cost saving
Integrated network
Extensive built-in functions
Data logging
Motion control
Real-time monitor



*1: Supports redundant system when paired with R6RFM
*2: SFC is not supported in redundant mode and by safety CPU
*3: Q□UDVCPU only
*4: When using CW Workbench
*5: Does not support QnUDVCPU and certain models
*6: Does not support L02SCPU(-P)
*7: Supports the user Ethernet port of Q24DHCCPU-V/VG/LS and Q26DHCCPU-LS only
*8: Supports Q□UDE(H)CPU and Q□UDVCPU only
*9: Does not support Q□UDE(H)CPU and Q□UDVCPU
*10: Supports L02SCPU(-P) only
*11: Supports FX3G only
*12: R□ENCPU only
*13: Supports the MELSEC iQ-R Series only.
*14: Supported by expansion board
*15: Does not support Q□(P)(H)CPU and Q□PRHCPU
*16: Supports SSCNET Ⅲ
*17: Only supported when used together with extended temperature range main/extension base units
*18: R□SFCPU-SET only.
*19: For protection against aggressive atmosphere and gases, products with a conformal coating (JIS C 60721-3-3/IEC 60721-3-3 Class 3C2) are available on request
*20: Operating ambient temperature from -20℃ is supported by products produced from June 2016 (serial number "166" or later). For details, on supported products, please refer to the relevant product manual.

โปรแกรมเลือกรุ่น

·         MELSEC L Selection Tool

·         Product Comparison

รุ่น

แบบ Modular

แบบ Modular

แบบ Baseless


MELSEC iQ-R


MELSEC-Q


MELSEC-L

PAC (Programmable automation controller)

Programmable controller CPU

Programmable controller CPU

ไลน์อัพ

Programmable controller CPU: 8 models
CC-Link IE embedded CPU: 5 models
Safety CPU: 4 models
Process CPU*1: 8 models
C Controller: 1 model
Motion CPU: 3 models
Robot controller: 1 model
CNC CPU: 1 model

Programmable controller CPU (Universal model): 25 models
Process CPU: 4 models
Redundant CPU: 2 models
C Controller: 4 models
Motion CPU: 2 models
Robot controller: 1 model
CNC CPU: 1 model

Programmable controller CPU
Sink type: 5 models
Source type: 5 models

วิธีการควบคุม

Stored program cyclic operation

Stored program cyclic operation

Stored program cyclic operation

รูปแบบการควบคุมI/O

Refresh mode

Refresh mode

Refresh mode

ภาษาโปรแกรมที่รองรับ

Ladder diagram
Structured text (ST)
Sequential function chart (SFC)*2
Function block diagram (FBD/LD)
Function block (FB)
C/C++*4

Ladder diagram
Structured text (ST)
Instruction list
MELSAP3 (SFC), MELSAP-L
Function block diagram (FBD)
Function block (FB)
C/C++*4

Ladder diagram
Structured text (ST)
Instruction list
MELSAP3 (SFC), MELSAP-L
Function block (FB)

โปรแกรมสำหรับการตั้งค่า

MELSOFT GX Works3
MELSOFT MT Works2
CW Workbench

MELSOFT GX Works2
MELSOFT PX Developer
MELSOFT MT Works2
CW Workbench

MELSOFT GX Works2

ขนาดโปรแกรม(K step)

1200

1000

260

จำนวน I/O points [X/Y] (point)

4096

4096

4096

Device/label memory/ standard RAM (K byte)

3380

1792

768

ข้อมูลหน่วยความจำ/ standard ROM (byte)

40 M

16 M

2 M

ความเร็วของการประมวลผล

คำสั่ง LD (ns)

0.98

1.9

9.5

คำสั่ง MOV (ns)

1.96

3.9

19

การเพิ่ม Floating point (µs)

0.01

0.014

0.057

หน่วยความจำ

Extended SRAM cassette

●

●*3

—

SD memory card

●

●*3

●*6

SRAM card, FLASH card, ATA card

—

●*5

—

พอร์ตการเชื่อมต่อ

USB

●

●

●

Ethernet
(1000BASE-T*7/
 100BASE-TX/
 10BASE-T)

●

●*8

●*6

RS-232

—

●*9

●*10

RS-422/485

—

—

—

Display unit

—

—

●

พอร์ตการเชื่อมต่อ CC-Link IE

Ethernet
(1000BASE-T/
 100BASE-TX/
 10BASE-T)

●*12

—

—

การเชื่อมต่อเครือข่าย (adapter/module)

Ethernet
(1000BASE-T*13/
 100BASE-TX/
 10BASE-T)

●

●

●

CC-Link IE Control

●

●

—

CC-Link IE Field

●

●*15

●

CC-Link

●

●

●

CC-Link/LT

—

●

●

SSCNET Ⅲ/H

●

●

●

AnyWire

●

●

●

BACnet™

●

●

●

MODBUS®/TCP

●

●

●

MODBUS®

●

●

●

ข้อกำหนดเบื้องต้น/มาตรฐานที่รองรับ

Operating ambient temperature

0...55℃ (60℃*17)

0...55℃

0...55℃

International safety standards
(ISO 13849-1 PL e,
 IEC 61508 SIL 3)

●*18

—

—

Standard on corrosive atmosphere
(JIS C60721-3-3/
 IEC 60721-3-3 3C2)

●*19

—

—

CE: Council Directive of the European Communities

●

●

●

UL: Underwriters Laboratories Listing

●

●

●

LR: Lloyd's Register of Shipping approval

●

●

—

DNV: Norwegian Maritime approval

●

●

—

RINA: Italian Maritime approval

●

●

—

NK: ClassNK approval

●

●

—

ABS: American Bureau of Shipping approval

●

●

—

BV: Bureau Veritas approval

●

●

—

GL: Germanischer Lloyd approval

●

●

—

จุดเด่น/ฟังก์ชันการทำงาน

Line manufacturing
Distributed control
Small-scale I/O control
Large-scale I/O control
Security
Inter-modular sync
Built-in database
Integrated network
Multiple CPU
Process control
High-reliability control
C programming
Datalogging
IT gateway
Advanced motion
Safety
Real-time monitor

Line manufacturing
Distributed control
Large-scale I/O control
Integrated network
Multiple CPU
Process control
High-reliability control
C programming
Data logging
IT gateway
Advanced motion

Machine control
Distributed control
Small-scale I/O control
Large-scale I/O control
Space/cost saving
Integrated network
Extensive built-in functions
Data logging
Motion control
Real-time monitor
