    การกำหนดค่าระบบ

    ระบบวินิจฉัยที่ติดตั้งง่าย! ใช้เพียงซอฟต์แวร์บนคอมพิวเตอร์เท่านั้น

    • เพียงติดตั้งซอฟต์แวร์ NC MachiningAID บนคอมพิวเตอร์ Windows ของคุณ
      (ติดตั้งบนชุดคอมพิวเตอร์ของ CNC รุ่น M800VW/M80VW ได้เช่นกัน)
    • M800VS/M80V รองรับการปรับหน้าจอให้พอดีกับอุปกรณ์แสดงผล เช่น IPC หรือโน้ตบุ๊ก

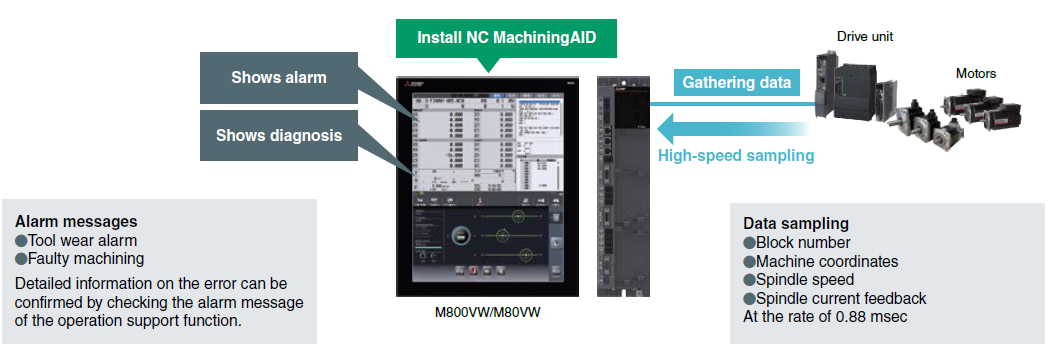

    M800VW/M80VW

    การกำหนดค่าระบบของ M800VW/M80VW

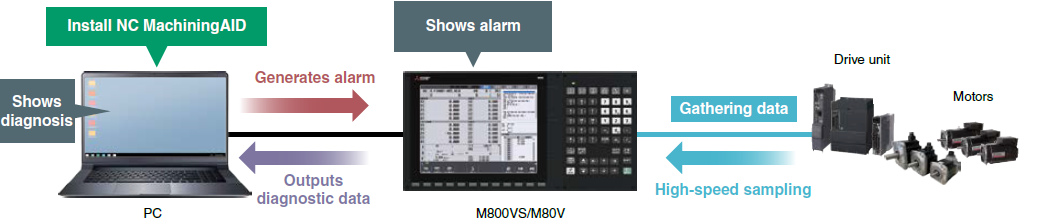

    M800VS/M80V＋PC

    การกำหนดค่าระบบของ M800VS/M80V＋PC

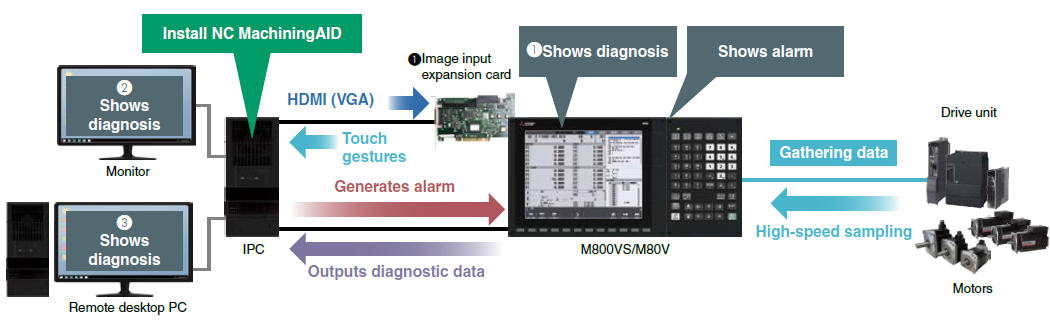

    M800VS/M80V＋IPC
    + (❶การ์ดขยายรับสัญญาณภาพ, ❷จอภาพ, หรือ ❸คอมพิวเตอร์รีโมตเดสก์ท็อป) *1

    *1.เลือก ❶, ❷ หรือ ❸ อย่างใดอย่างหนึ่งเป็นอุปกรณ์แสดงผลของหน้าจอวินิจฉัย

    การกำหนดค่าระบบของ M800VS/M80V＋IPC

    ก่อนเริ่มใช้งาน

    M800VW/M80VW

    ■ ก่อนเริ่มการวินิจฉัย

    STEP

    1

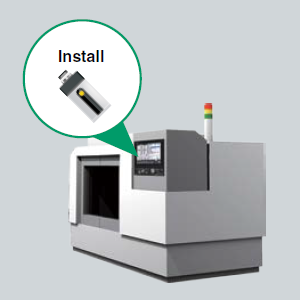

    การติดตั้ง

    ติดตั้งซอฟต์แวร์

    STEP

    2

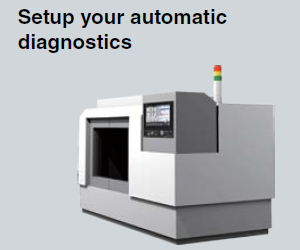

    ก่อนรันการวินิจฉัย

    ฝึกโมเดลแมชชีนเลิร์นนิงของคุณ
    • กระบวนการตัดเฉือนปกติ 1 ครั้ง
    • การเดินตัดในอากาศ (air cut) 1 ครั้ง
    • กระบวนการตัดเฉือนปกติพร้อมเปลี่ยนเครื่องมือ 5 ครั้ง

    STEP

    3

    เริ่มการวินิจฉัย

    นำการวินิจฉัยไปใช้กับ
    กระบวนการผลิตของคุณ

    คุณไม่จำเป็นต้องเป็นนักวิทยาศาสตร์ข้อมูลหรือผู้เชี่ยวชาญด้านการวินิจฉัยการตัดเฉือน
    NC MachiningAID จะจัดเตรียมข้อมูลที่ต้องใช้ในการเรียนรู้ให้โดยอัตโนมัติ

    M800VS/M80V+IPC

    ■ ก่อนเริ่มการวินิจฉัย

    STEP

    1

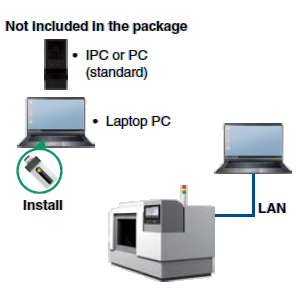

    การติดตั้ง

    • ติดตั้งซอฟต์แวร์
    • เชื่อมต่อคอมพิวเตอร์กับ CNC ผ่าน LAN

    STEP

    2

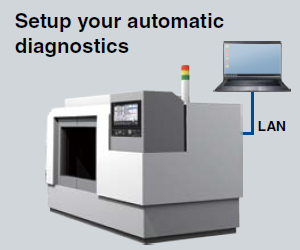

    ก่อนรันการวินิจฉัย

    ฝึกโมเดลแมชชีนเลิร์นนิงของคุณ
    • กระบวนการตัดเฉือนปกติ 1 ครั้ง
    • การเดินตัดในอากาศ (air cut) 1 ครั้ง
    • กระบวนการตัดเฉือนปกติพร้อมเปลี่ยนเครื่องมือ 5 ครั้ง

    STEP

    3

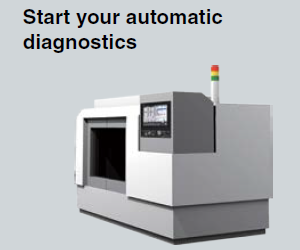

    เริ่มการวินิจฉัย

    นำการวินิจฉัยไปใช้กับกระบวนการผลิตของคุณ

    คุณไม่จำเป็นต้องเป็นนักวิทยาศาสตร์ข้อมูลหรือผู้เชี่ยวชาญด้านการวินิจฉัยการตัดเฉือน
    NC MachiningAID จะจัดเตรียมข้อมูลที่ต้องใช้ในการเรียนรู้ให้โดยอัตโนมัติ

    สเปก

    สภาพแวดล้อมการทำงาน

        NC MachiningAID
    M800VW/M80VW M800VS/M80V
    ข้อกำหนดของระบบปฏิบัติการ
    ชุดคอมพิวเตอร์ FCU8-PC232 ● -
    ไม่รวมในแพ็คเกจ - IPC หรือคอมพิวเตอร์ (สเปกมาตรฐาน) Intel ๐Ÿ„ฌ หน่วยประมวลผล Celeron 2.4 GHz ขึ้นไป, หน่วยความจำ 4 GB ขึ้นไป, 6 GB ขึ้นไป ● ●

    CNC ที่รองรับ M80V, M80VW, M800VS, M800VW

    ความครอบคลุมและประกาศ

    งานที่รองรับ การเจาะ, การกัด, การต๊าปเกลียว, การคว้านละเอียด, การกลึง, การตัดเกลียว, การโฮบ, การสไกฟ์
    วัสดุที่รองรับ ไทเทเนียม, โลหะผสมโครเมียม, เหล็กหล่อ, เหล็กเครื่องมือ, สเตนเลส, อะลูมิเนียม, โลหะผสม, เซรามิก
    ชิ้นงานที่รองรับ (ชิ้นส่วน) การผลิตจำนวนมากแบบทำซ้ำด้วยโปรแกรมตัดเฉือนเดียวกันที่กำหนดให้วินิจฉัย (โดยมีปริมาณการตัดต่อหน่วยเวลาคงที่ในแต่ละพิกัดตลอดกระบวนการ เช่น ผลิตจำนวนมากตั้งแต่ 30 ชิ้น/วันขึ้นไป)
    ข้อกำหนดอื่น ๆ • ปรับแก้โปรแกรม G code ของคุณ
    • เปิดใช้งานฟังก์ชัน Tool Life Management บน CNC
    NC MachiningAID ไม่สามารถวินิจฉัยกระบวนการได้เมื่อ • ข้อมูลกระแสของการเดินตัดในอากาศแตกต่างจากการตัดจริงเพียงเล็กน้อย
    • โปรแกรมถูกใช้กับงานหลายรูปแบบ เช่น การลอกผิวสเกล รูปทรงการตัดที่ต่างกัน หรือขนาดชิ้นงานที่ต่างกัน
    • ค่ากระแสเปลี่ยนแปลงตามอัตราป้อนที่เปลี่ยนไป เช่น การใช้ override หรือการควบคุมอัตโนมัติ

    ข้อควรทราบในการใช้งาน

    เมื่อทำงานในโหมดควบคุมความแม่นยำสูงด้วยความเร็วสูง เมื่อประมวลผลเซกเมนต์จำนวนมาก เมื่อใช้ CC-Link IE Field Basic หรือเมื่อใช้ DRC การเก็บและสุ่มตัวอย่างข้อมูลอาจถูกจำกัด เพื่อป้องกันภาระของ CPU ที่มีต่อการประมวลผลของ CNC หากต้องการใช้ฟังก์ชันเหล่านี้ร่วมกับ NC MachiningAID กรุณาติดต่อฝ่ายขายของเรา

    หมายเหตุ

    ● ฟังก์ชันและคุณสมบัติที่ระบุในเอกสารนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

    ● กรณีการใช้งานที่ระบุในเอกสารนี้เป็นตัวอย่างจากลูกค้าของเรา ทั้งนี้ Mitsubishi Electric ไม่รับรองความเหมาะสมของการนำไปใช้ในแต่ละกรณี
