เคาน์เตอร์มาตรฐานของ PLC สามารถนับได้สูงสุดประมาณ 10 Hz แต่เมื่อใช้เคาน์เตอร์ความเร็วสูงแบบในตัวของ FX PLC สามารถนับอินพุตพัลส์ความเร็วสูงได้
หมายเลขและการจัดสรรเคาน์เตอร์ความเร็วสูงแบบในตัว
เคาน์เตอร์ความเร็วสูงแบบในตัวใช้อินพุตทั่วไป X000 ถึง X007 วิธีอินพุตและหมายเลขเทอร์มินัลอินพุตจะถูกกำหนดตามว่าเคาน์เตอร์ใช้แบบ 1 เฟสหรือ 2 เฟส และฟังก์ชันสตาร์ทหรือรีเซ็ต
FX3S, FX3G, FX3GC, FX3U, FX3UC ซีรีส์ PLC
U: อินพุตนับขึ้น D: อินพุตนับลง A: อินพุตเฟส A B: อินพุตเฟส B R: อินพุตรีเซ็ตภายนอก S: อินพุตสตาร์ทภายนอก
| หมายเลข อินพุต |
อินพุตนับ 1 เฟส 1 ครั้ง | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C244 *1
(OP) |
C245 | C245 *1
(OP) |
|
| X000 | U/D | U/D | U/D | ||||||||||
| X001 | U/D | R | R | ||||||||||
| X002 | U/D | U/D | U/D | ||||||||||
| X003 | U/D | R | R | ||||||||||
| X004 | U/D | U/D | |||||||||||
| X005 | U/D | R | |||||||||||
| X006 | S | U/D | |||||||||||
| X007 | S | U/D | |||||||||||
| Input number |
อินพุตนับ 1 เฟส 2 ครั้ง | อินพุตนับ 2 เฟส 2 ครั้ง | Input assignment for FX3U-4HSX-ADP *3
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C246 | C247 | C248 | C248 (OP) |
C249 | C250 | C251 | C252 | C253 | C253 (OP) |
C254 | C254 *2
(OP) |
C255 | 1st หน่วย | 2nd หน่วย | |
| X000 | U | U | U | A | A | A | ○ | - | |||||||
| X001 | D | D | D | B | B | B | ○ | - | |||||||
| X002 | R | R | R | R | ○ | - | |||||||||
| X003 | U | U | U | A | A | A | - | ○ | |||||||
| X004 | D | D | D | B | B | B | - | ○ | |||||||
| X005 | R | R | R | R | - | ○ | |||||||||
| X006 | S | S | A | ○ | - | ||||||||||
| X007 | S | B | S | - | ○ | ||||||||||
- *1เฉพาะ FX3U/FX3UC PLC เท่านั้น
- *2เฉพาะ FX3G/FX3GC PLC เท่านั้น
- *3เฉพาะ FX3U PLC เท่านั้น
[ตัวอย่าง]
เมื่อใช้ C238 (อินพุตนับ 1 เฟส 1 ครั้ง) X003 จะกลายเป็นเทอร์มินัลอินพุตความเร็วสูงโดยอัตโนมัติ
นอกจากนี้ เมื่อใช้ C252 (อินพุตนับ 2 เฟส 2 ครั้ง) X000 จะกลายเป็นอินพุตเฟส A โดยอัตโนมัติ
X001 จะกลายเป็นอินพุตเฟส B และ X002 จะกลายเป็นอินพุตรีเซ็ต
ความถี่สูงสุดที่ PLC สามารถประมวลผลได้
สำหรับความถี่สูงสุดที่สามารถนับได้ โปรดดู "ความถี่ตอบสนองสูงสุดของหมายเลขเคาน์เตอร์" ในตารางก่อนหน้า นอกจากนี้ PLC แต่ละรุ่นมีขีดจำกัดการประมวลผล "ความถี่รวม" สำหรับรายละเอียด โปรดดูคู่มือของผลิตภัณฑ์แต่ละรุ่น
ผลการเปรียบเทียบความเร็วสูงสามารถรับได้ด้วยโปรแกรมง่ายๆ โดยไม่มีความล่าช้าในการคำนวณ

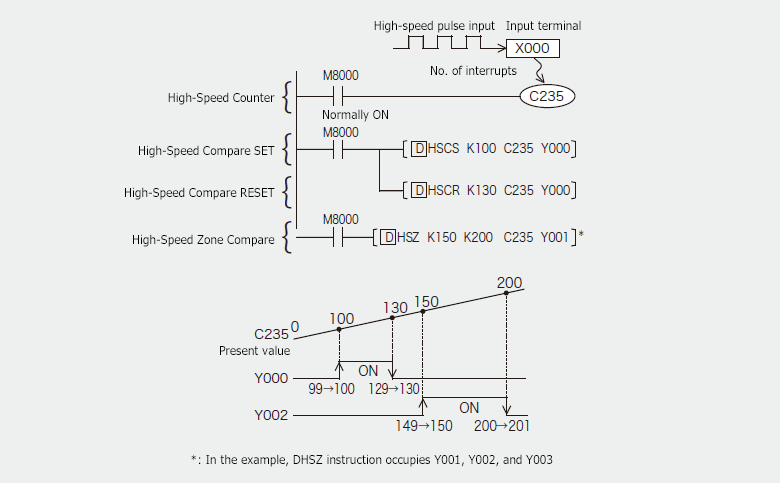

- 1) คำสั่ง SET/RESET เปรียบเทียบความเร็วสูง / คำสั่งเปรียบเทียบโซนความเร็วสูง *
- *คำสั่งเปรียบเทียบแบบแบนด์ความเร็วสูงใช้ได้เฉพาะกับ FX3S, FX3G, FX3GC, FX3U, FX3UC PLC เท่านั้น

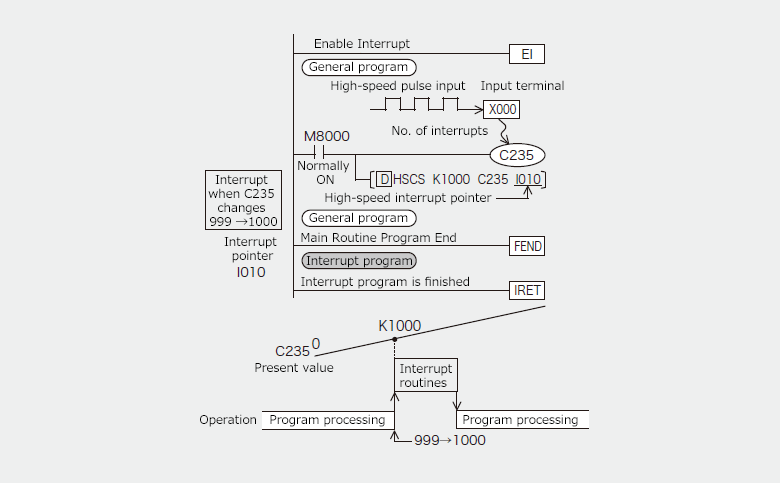

- 2) ฟังก์ชันอินเทอร์รัปต์เคาน์เตอร์ความเร็วสูง (เฉพาะ FX3U/FX3UC PLC)

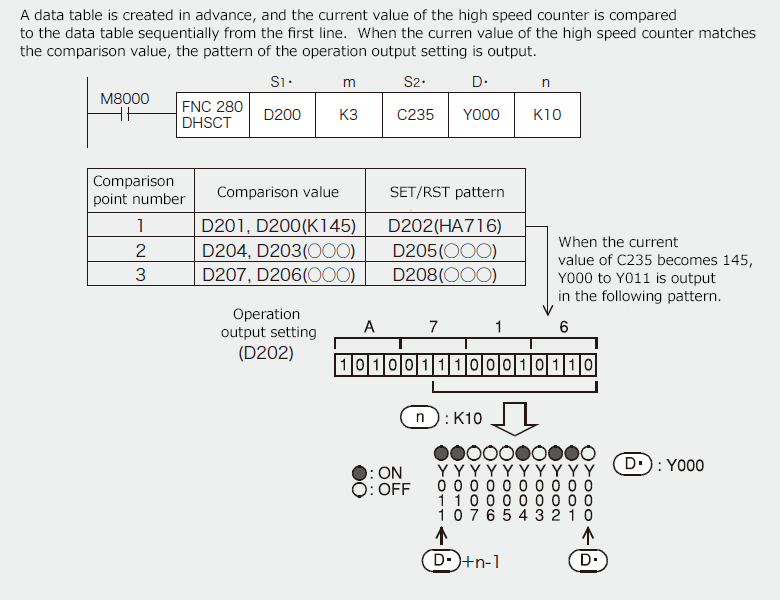

- 3) เปรียบเทียบกับตารางข้อมูล (เฉพาะ FX3U/FX3UC PLC)

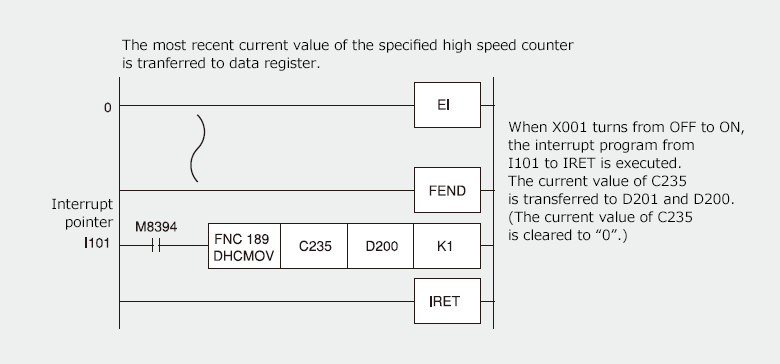

- 4) การย้ายเคาน์เตอร์ความเร็วสูง (เฉพาะ FX3U/FX3UC PLC)
โหมดเคาน์เตอร์ FX3U, FX3UC PLC
เคาน์เตอร์นับขอบ 1 ครั้งแบบ 2 เฟส สามารถใช้เป็นเคาน์เตอร์นับขอบ 4 ครั้งได้ โดยรวมกับรีเลย์เสริมพิเศษ (M8388, M8198, M8199)
| ประเภทเคาน์เตอร์ความเร็วสูง | รูปแบบสัญญาณพัลส์อินพุต | |
|---|---|---|
| อินพุตนับ 1 เฟส 1 ครั้ง |
|
|
| อินพุตนับ 1 เฟส 2 ครั้ง |
|
|
| อินพุตนับ 2 เฟส 2 ครั้ง | 1 edge count |
|
| 4 edge count |
|
|
