MELSEC-F series ฟังก์ชันพัลส์เอาต์พุตในตัวและฟังก์ชันการกำหนดตำแหน่งของ PLC
- คุณสมบัติ
- ข้อมูลจำเพาะ
- มาตรฐาน
- ยุติการผลิต
ฟังก์ชันการกำหนดตำแหน่ง FX3S, FX3G, FX3GC, FX3UC Series (ยูนิตหลัก: ชนิดเอาต์พุตทรานซิสเตอร์)
- สามารถสร้างระบบราคาประหยัดได้โดยไม่ต้องใช้อุปกรณ์ขยายพิเศษสำหรับการกำหนดตำแหน่ง
- สามารถทำการกำหนดตำแหน่ง 1 ความเร็วและการกำหนดตำแหน่งซ้ำได้อย่างง่ายดายด้วย PLC เพียงอย่างเดียว
- มีคำสั่งการกำหนดตำแหน่งเฉพาะในตัว ด้วยคำสั่งการกำหนดตำแหน่งแบบแบตช์ใหม่ (DTBL) สามารถดำเนินการกำหนดตำแหน่งได้เพียงระบุหมายเลขชุดการทำงานที่ตั้งค่าใน GX Developer ในโปรแกรม PLC
(FX3S: ไม่รองรับคำสั่ง DTBL) - 3 แกนอิสระสามารถส่งออกพัลส์เทรนสูงสุด 100 kHz จากเอาต์พุต Y000, Y001, Y002 (เอาต์พุตทรานซิสเตอร์)
(FX3S และ FX3G รุ่น 14 จุด/24 จุด และ FX3GC มี 2 แกนอิสระ)

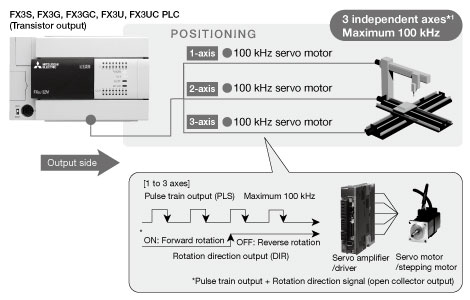

ตัวอย่างการกำหนดค่าระบบ
- *1FX3S และ FX3G รุ่น 14 จุด/24 จุด และ FX3GC มี 2 แกนอิสระ

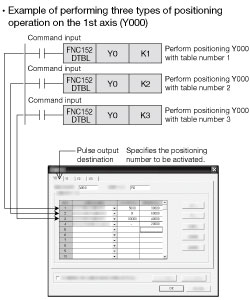

คำสั่งโหมดการกำหนดตำแหน่งแบบแบตช์ (DTBL)
| คำสั่ง | รายละเอียด |
|---|---|
| DVIT (FNC151) *2 | การกำหนดตำแหน่งแบบอินเทอร์รัปต์ |
| PLSV (FNC157) | พัลส์เอาต์พุตความเร็วแปรผัน |
| DRVI (FNC158) | ขับเคลื่อนแบบอินครีเมนทัล |
| DRVA (FNC159) | ขับเคลื่อนแบบสัมบูรณ์ |
- *2เฉพาะ PLC รุ่น FX3U/FX3UC เท่านั้น
ข้อมูลจำเพาะ
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| พัลส์เอาต์พุต | Y000, Y001, Y002 * ของยูนิตหลักชนิดเอาต์พุตทรานซิสเตอร์ สามารถส่งออกได้สูงสุด 100 kHz แต่ละแกน (3 แกนอิสระ FX3S และ FX3G รุ่น 14 จุด/24 จุด และ FX3GC มี 2 แกน) รวมสัญญาณเอาต์พุตทิศทางการหมุน |
| เอาต์พุต (Y000 ถึง Y002 *) | เอาต์พุตทรานซิสเตอร์: Open Collector (ใช้ยูนิตหลักชนิดเอาต์พุตทรานซิสเตอร์) ช่วงแรงดัน/กระแสที่ใช้: 5 ถึง 24 V DC / 10 ถึง 100 mA |
| ภาษาการเขียนโปรแกรม | [คำสั่งพัลส์เอาต์พุต: 2 ประเภท] พัลส์เอาต์พุต (PLSY), พัลส์เอาต์พุตแบบเร่ง/ลดความเร็ว (PLSR) |
- *FX3S และ FX3G รุ่น 14 จุด/24 จุด และ FX3GC ใช้ Y000 ถึง Y001
