Programmable Controllers MELSEC-A Series การเปลี่ยนระบบ

นำโมดูล I/O ที่มีจุดเดินสาย 32 จุดเดิมมาใช้กับ Q Series

ตัวอย่างการเปลี่ยนระบบ

Q Series Large Type Base Unit, I/O Module

รองรับ series: A/QnA

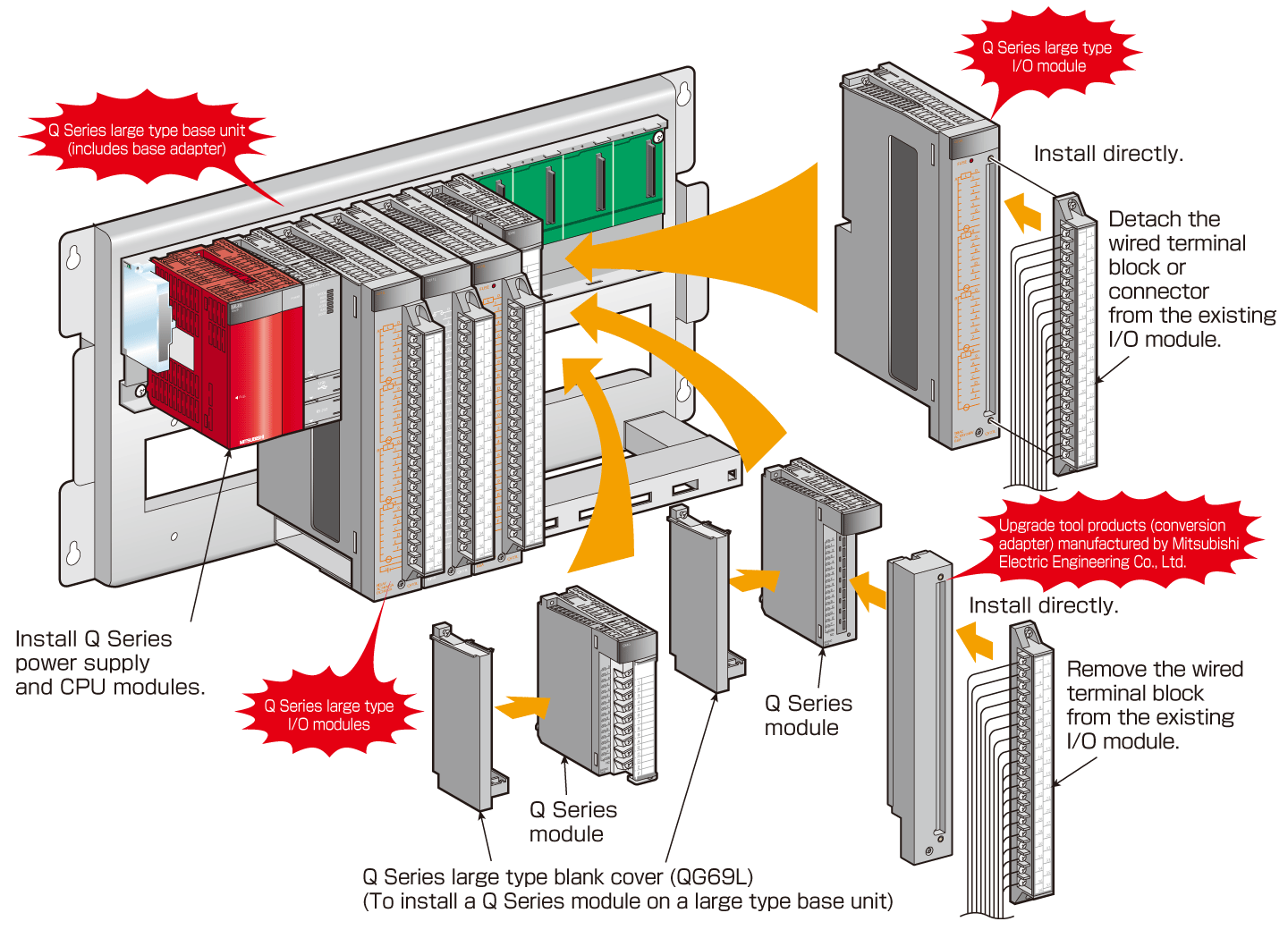

อัปเกรดเป็น Q Series โดยนำการเดินสาย I/O 32 จุดเดิมมาใช้

ลดการปรับเปลี่ยนการเดินสายโดยนำการเดินสาย I/O 32 จุดของ A Series เดิมมาใช้ต่อ
ไม่จำเป็นต้องเจาะรูติดตั้งใหม่ ขนาดรูและระยะพิตช์ของ Q Series large type base unit เหมือนกับของ A/QnA Series

  • สามารถใช้โมดูล power supply และ CPU ของ Q Series ได้โดยไม่ต้องดัดแปลง (ไม่จำเป็นต้องใช้ Q Series large type blank cover)
  • สามารถใช้โมดูล I/O ขนาดใหญ่ของ Q Series ร่วมกับโมดูล Q Series ได้ (โมดูลบางรุ่น เช่น โมดูลที่ใช้พื้นที่สองสล็อต ไม่สามารถติดตั้งได้ สำหรับรายละเอียด โปรดดูคู่มือผู้ใช้งาน Q Series Large Type Base Unit (IB-0800408))

หมายเหตุ

Q Series large type base units

ชนิด รุ่น รายละเอียด
Main base unit Q38BL 8 slots, 1 power supply module required,
Q Series large type I/O module รองรับ
Q35BL 5 slots, 1 power supply module required,
Q Series large type I/O module รองรับ
Extension base unit Q68BL 8 slots, 1 power supply module required,
Q Series large type I/O module รองรับ
Q65BL 5 slots, 1 power supply module required,
Q Series large type I/O module รองรับ
Q55BL 5 slots, power supply module not required,
Q Series large type I/O module รองรับ

Q Series large type I/O modules

ชนิด รุ่น รายละเอียด
Existing A Series module Q Series large type module
Input module AX11 QX11L 32 points; 100 to 120 V AC; rated input current: 10 mA (100 V AC, 60 Hz);
response time: 15 ms หรือต่ำกว่า (OFF to ON), 25 ms หรือต่ำกว่า (ON to OFF);
32 points/common; 38-point terminal block
AX21 QX21L 32 points; 200 to 240 V AC input; rated input current: 10 mA (220 V AC, 60 Hz);
response time: 15 ms หรือต่ำกว่า (OFF to ON), 25 ms หรือต่ำกว่า (ON to OFF);
32 points/common; 38-point terminal block
โมดูลเอาต์พุต AY10A
AY11A 		QY11AL 16-point contact output, 24 V DC/240 V AC, 2 A/point, 16 A/all points,
all points independent, 38-point terminal block,
surge suppressor (varistor 387 to 473 V)
AY13 QY13L 32-point contact output, 24 V DC/240 V AC, 2 A/point, 5 A/common,
8 points/common, 38-point terminal block
AY23 QY23L 32-point triac output, 100 to 240 V AC, 0.6 A/point, 2.4 A/common,
8 points/common, 38-point terminal block
AY51
AY51-S1 		QY51PL 32-point transistor output (Sink), 12/24 V DC, 0.5 A/point, 4 A/common,
16 points/common, 38-point terminal block
Q Series large type blank cover - QG69L Blank cover สำหรับติดตั้งโมดูล Q Series เดิมบน Q Series large type base unit

หมายเหตุ

  • Q Series large type base unit และโมดูล I/O รองรับ Universal model QCPU *1 (รวมถึง High-speed Universal model QCPU) และ MELSECNET/H remote I/O station
    CPU และระบบต่อไปนี้ไม่รองรับ:
    • Process CPU, redundant CPU และ safety CPU
    • Q00UJCPU

*1.รองรับ Universal model QCPU ที่มีหมายเลขซีเรียล 5 หลักแรกตั้งแต่ 13102 ขึ้นไป
